某道路爆破工程施工组织设计.docx

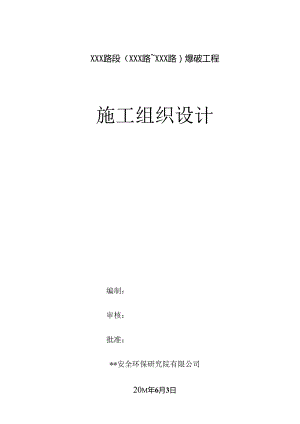

XXX路段（XXX路XXX路）爆破工程施工组织设计编制：审核：批准：*安全环保研究院有限公司20m年6月3日第一章编制总述2第一节嫔制依据3第二节编制原则3第二章工程概况3第一节工程简介3第二节自然与施工条件4第三章项目经理部及管理制度5笫一节施工加税机构及管理体系框图5第二节任务划分及施工安抨5第一:节管理制度5第四克施工现场平面布置8第一节现场临时设施8第二节施工运幼道路9第五章主体工程施工方法9第一节总体施工方案9第二节爆破开论施工技术方案10第六章劳动力安排15第七章工程质量保证措施16第一节质量管理组织机构16第二节质疑保证体系及框图16第三节质量保证措施25第八章施工总进度安排30第一节总工期计划30第二节山体开论进度计划30第三节工期保证措施31第九堂爆破安全技术和对环境影响的控制34第一节爆破时环境影响的控制34第十章安全保证措施36第一节安全施工目标36第二节安全保卫程序和制度39第三节安全施工措施40第四节施工安全保证措施43第五节安全应急预案47第十一章文明施工及劳动、环境保护52第一节文明施工及劳动保护52第二节环境保护和“三度”控制51第十二章主要材料、施工机具安排55第一节主要材料55第二节施工设备55第十三堂技术保证措施56第一节技术管理机构56第二节施工技术管理措施56第三节推行现代化技术管理58图1周围环境平面图图2双壁路堑开挖示意图图3单壁路堑开挖示意图图4炮孔布置示意图图5装药结构示意图图6起爆网络示意图附表一拟投入本工程的主要施工设备表附表二拟配备本工程的试验和检测仪器表附表三劳动力计划表附表四施工进度计划表附表五施工总平面图附表六临时用地表第一章编制总述第一节编制依据1、XXX路（XXX路XXX路）爆破工程招标文件、有关图纸、招标答疑。2、XXX路（XXX路XXX路）建设工程方案设计。3,现行的与工程有关的技术规范和有效国家标准，以及国家有关部门颁布的有关资料。4, 6上石方与爆破工程施工及验收规范GBJ201-83。5, 6爆破安全规程GB67222003.6、E建筑机械使用安全技术规程JGJ-33-200U7. G施工现场临时用电安全技术规范JGJ-46-88.8、工程测量规范3GB50026-93o9、6城市道路设计规范CJJ37-90。10、公路路基设计规范JTGD3O2411、公路路基施工技术规范JTGF1.O-2612、建筑边坡工程技术规范GB50330-2002IK从现场踏勘调行、咨询获得的有关资料。12、投标人自己拥有的技术成果、技术装备、管理水平、施工工艺水平，以及多年积累的土石方工程和场平工程施工经验。第二节编制原则1、遵照招标文件中合同条款的各项要求，实质性地响应业主及监理工程师的指令和要求.2、严格遵守招标文件明确的设计规范、施工规范及验收标准3、坚持实事求是原则，力求技术先进、科学合理、经济实用。4、坚持自始至终对施工现场全过程严密监控,以科学的方法实行动态管理。5、对标书中的预期目标和行动承诺，坚持务实守信原则。第二章工程概况第一节工程简介湖东南路呈南北向穿越*，是*主城区规划路网“十八横八纵”中的第六条纵向主干道，向南延伸成为副城区中第四条纵向主干道，是城市绿化景观风貌的景观轴线之一，是城市对外交通的主要纽带之一。本次工程涉及的就是湖东南路xxx路XXX路）中里程桩号K2+080K3+060段穿越山体部位的岩石爆破开挖及采掘、清运等。见图1.本工程土方约3.7万石方开采量约46.84万m',计划工期为90天，开采强度平均约为17万m'/月。要求工期：90天。要求质盘：合格（达到业主要求）。第二节自然与施工条件1、½三（J1.湖东南路（XXX路XXX路）工程起于与XXX路交叉口北侧100m处，与现状已建成沥青混凝土路面相接，沿规划线向南，终于XXX路，全长约5.2km。2、工程地质道路场地沿途地形起伏较大,地面标商为6.555.30m,中部山体处最大高差有50f11,本次设计范围地段地貌单元属长江H级阶地。根据钻孔揭露、土工试验、标准贯入试验分析结果，本段道路场地内自上而下分布有耕植土、粉质粘土（可塑）、粉质粘土（硬塑）、及闪长岩等。3、水文地质勘察区内水文地质条件较简单，勘察场地葩闹内上部主要由不透水或弱透水的粉质粘土组成,地下水属空隙潜水类型，主要赋存于（1）、（2）、层中，山体部位地下水主要表现为基岩裂隙水,主要接受大气降水和地表水渗透补给。4、开采技术条件及周围环境< .1开采技术条件该爆破工程路段处山体最大相对高差约为5011,地形起伏较大，山体开挖长度约为90011,路面宽度为60m,设计路蛆边坡拟采用坡率法，根据岩土实际情况分段放坡，土质边坡坡度为1：1,岩石边坡坡度为1：0.5。< .2周围环境该爆破工程路段南北走向，在桩号K2+320北偏东150m处有少量民房，在桩号K3+060南偏东15Om处、南偏西200In处有部分民房.见图1.5、工程内容山体相对高差约为5011u地形起伏较大，山体开挖长度约为900m,路面宽度为60m,开挖总方员约51万m'°内容包括：测量、地面附着物清除、开山爆破、二次破碎、装乍、运输以及施工水源、电源、运输道路等辅助设施的开通。第三章项目经理部及管理制度第一节施工组织机构及管理体系框图本着高效精干的原则组建本工程项目经理部，按项目要求组织施工。由参加过相关工程建设的施工人员、技术人员和管理人员为骨干组建本项目部.项目经理部下设办公室、工程部、质安部、技术组、物资部、计划财务部等部门，施工组织机构及管理体系框图见图3-1。下属二个施工队.个机电组。第二节任务划分及施工安排根据本工程招标文件要求和工程的实际情况，结合本投标人的施工经验、技术状况、设备能力，运用网络计划施工技术，组织流水施工线生产，并适当加大设备生产能力，以备业主若有其它工期要求时能及时调整。本标段主要分为二个大的施工作业队，即爆破队和装渣队，各施工队的任务划分见下表。施工任务划分表施工队作业范围爆破队测量、钻孔、爆破、二次破碎等开挖施工装渣队地面附着物清除、装车机电组机电维修、供电、供水、通信、照明。第三节管理制度1、总则(D施工期间，由项目经理处理施工日常工作。(2)施工前应将有关测量控制点引到施工现场。(3)对施工现场有碍施工的设施进行妥善处理。(4)施工必须遵守国家、省、市有关安全、防火、环保规定。(5)设计修改必须报总工程师批准方准施工。(6)爆破技术方案经省市公安机关批准后才准钻孔工作。(7)使用的爆破器材必须符合部颁标准并经检测合格.(幻爆破器材的购买、运输、保管、使用必须遵守国家爆破安全规程，国家民爆物品管理条例和江西省民爆物品管理实施细则。(9)施工现场设立现场项目部，明确人员分工及职费.(10)爆破现场在施工期间应设置明显标志，并设立警戒哨位.2、项目经理部工作制度发布各项规则制度，审查批准设计，修改文件，协调地方的各种关系，确定警戒方案并指挥实施，确定起爆时间及发布起爆命令(管理体系见下页图)。按批准的方案组织安全施工，制订安全施工制度，对人员进行教育。3、技术部工作制度进行爆破设计，按炮眼验收结果、调整设计、提交装药、堵塞分解图、网络联接图、提交爆破器材、堵料、网络材料清堆，进行网络模拟试验。对装药、堵塞、网络连接进行验收，对爆破效果进行检查并提出技术总结。4、工程部工作制度严格按技术部编制的施工方案组织施工，负责炮眼布巴与验收、爆破器材质量检验、提交施工所需机具、材料清单，加工起爆药包、装药、堵塞、网络联接、起爆。协调施工队工作。6、质量安全部工作制度制订质量安全规章制度，并监督执行。对爆破现场实施警戒，发布安民告示，做好现场火工品的保卫工作。石料场材料质量的检验。6、物资部工作制度制订材料、工具领用制度。负成各种爆破冷材、网络材料、施工机及用料的购买、旗安部项目经理项目副经理项目副经理物资部工程部计划财务部办公室资料中心仓储质保技术部计划统计人事劳资行政后勤施工工区施工组织机构及管理体系框图运输、保管、发放和回收工作。7、综合办公室工作制度解决好施工人员的食宿、做好工程的宣传报导工作以及文明施工,环境管理等工作,并做好工程的后勤保障工作，接待和安排参加方案审查会的专家和领导。8、计划财务部工作制度工程财务方面的管理及制度的制定，施工文件及相关制度的制定，合同管理、施工文件管理、财务工作以及工程结算统计等工作。9、监督检查制度（1）根据经过批准的爆破工程技术方案，由技术部负责编制施工分解图，包括布孔、钻孔、装药、网络、防护等.（2）制定规章制度，明确验收制度,由工程部完成一道工序，技术部验收一道工序,工程部、技术部长和具体负货实施的工程师签字后方可进行下一道工序。（3）火工品的使用由旗量安全现场监督、检查，火工品作到计划多少买多少，若有多余，当天退回库房。（4）工程部严格按施工工序进行施工，并接受技术部的监督检查。（5）技术部向项目指挥部负贵，所卜发的各工序分解图须报项目总工批准并签名后方准卜.发，并对卜发的各工序分解图进行跟踪、检查、验收，验收后的资料报项目指挥部存档。（6）项目指挥部根据业主要求,指挥各施工队完成件自的施工任务,督促、检查其完成情况，确保工程版量和安全。第四章施工现场平面布置第一节现场临时设施现场临时设施布置遵循招标文件有关规定和节约用地的原则.I、施工水源和电源均未接通，由承包人自行解决，本项目施工设备多为燃油机械,施工用电主要为生活和场内照明、排水和维修机械,总容量计划100KVA,为J'不影响施工招用75KVA移动式发电机组堂台。2、施工生活宿舍及办公用房优先使用了区办公楼，不足部分，租用民房或在西侧山坡边开挖岩土自行或设，采用彩色钢板活动房。发电房、材料仓库设在施工生活宿舍旁。3、在工区西侧选附近平整场地作为停车场，并设简易机械修理点，供施工开挖、运输机械检修用。第二节施工运输道路开挖区的施工道路根据地形顺坡而上，并根据开挖梯段的划分及施工进展及时延伸、调整。上山公路纵坡8%计，从西Wf开公路进采场。顺着山坡修筑斜坡道至6011标爵水平，采用双车道，路面宽Iom,靠山坡一侧修筑宽0.5m,深1.Om的排水沟.临时设施布置及临时用地表用途面积(mr)位置需用时间项目部办公用房100项目部办公楼整个工期生活区400租房、东侧山坡边整个工期临时修理点50东侧山坡边整个工期材料仓库50东侧山坡边整个工期开挖区上山公路长500m,宽9m)4500开挖区边缘整个工期发电房30西侧山坡边整个工期第五章主体工程施工方法第一节总体施工方案本工程的特点是开挖填筑方量大，对爆破安全要求高，因而爆破开挖是本工程按期优质完工的关键工序，而爆破方案的选择更为关键。1、场地清理山体开挖前，先用推土机、挖掘机清除表皮上的杂草、树根等杂物。确保爆破后的填筑料符合设计规范要求。2、山体爆破工程施工方案本工程采用梯段深孔爆破法。钻孔采用英格索兰及阿特拉斯高效钻机，用乳化炸药爆破.亮秒微差非电起爆网络。3、石渣装运工程旅工方案由于本工程量大，作业强度大，梯段作业装渣场狭窄，故采用1.6-2Om'斗容挖掘机装渣，15t自卸汽车运输，用Z1.-90铲车辅助装渣作业，机械流水作业，确保满足大强度装运作业。第二节爆破开挖施工技术方案1、技术要求(1)由于木爆区内有房屋设施，因此，爆破有'杏效应的控制及保证住宅区建筑物的安全为首要条件。(2)开挖高程范用为黄海标高+14.9m+70m,最终形成的底板为+14.9m22m左右的水平面。(3)爆破块度：石方直径控制在30Cm以下。(4)爆破后形成的最终边坡稳定，最终边坡角为1：1,I：0.5。(5)总工期控制在90天。2、方案论证适合在本工区施工的爆破方法大致有二种，U1.1.：中深孔爆破和浅眼爆破“结合本区的环境及技术要求，针对上述二种爆破方法，分析各爆破方法的优缺点如下表.爆破方法比较爆破方法优点缺点中深孔爆破可采用微差起爆控制地震：施工效率高；易控制爆破块度。设备投资大；受天气影响较大；成本较码室爆破高：爆破次数较多。浅眼爆破爆破药量小，易控制地宣:爆破块度小。施工效率太低，时间长：爆破成本高：爆破次数太多。根据表中二种爆破方法的特点，比较适合本区爆破的方法应以中深孔为主，浅眼爆破为辅。在周边爆破厚度小于5m或根底处理,开工初期运输道路修筑工程、二次破碎等采取浅眼爆破方法，主体工程采取分台阶中深孔爆破方法。3、籁工设计1)分层台阶本爆区山顶最大标高为71m,底板最低标商为14.9m,最大开挖高度约为16.4m,考虑到爆破穿孔和爆堆的挖运效率和施工安全，中深孔爆破的合理台阶高度应为15m左右。由于施工路段设计的永久边坡台阶高度为6m,综合考虑，本区分层台阶的高度取12m,当爆破施工临近永久边坡时，将12m高台阶分为两个6m高台阶进行施工，见图2、3。2)工作面推进方向a、木爆破区域公路为南北走向，爆破施工大部分为双壁路堑，少量为单壁路堑，对于双壁路望，台阶工作面可沿公路走向向东和向西同时推进,见图2-1、2-2。对于单壁路堑，台阶可向北和向东推进，见图3-1、3-2.这样可充分利用场地的工作面，提高施工效率，保证施工工期。b、设备上山道路由山体东西两侧利用其缓坡地形修筑之字形斜坡道，将钻机引向山顶。3)边坡设计根据6公路路基设计规范JTGD30-24、G公路路基施工技术规范JTGF10-26.建筑边坡工程技术规范GB503302002进行施工.4、爆破叁数1)深孔爆破参数(1)台阶高度（三）根据地形、地质及穿孔设备情况等综合考虑，本工程实施中深孔爆破台阶高度设计为：H=12米。(2)孔径(d)选用115mm直径的钻孔设备(3)孔距与排距(a、b)根据炮孔孔径大小不同而选择不同的孔距和外距。孔径为115M时：孔距3.0-4.0m：排距3.0-3.5m.(4)布孔方式果用三角形布孔方式。这样炸药分布比较均匀，有利于改善爆破效果。每次爆破沿台阶坡面布置23排，每个爆区炮孔总数根据爆破地靛控制的要求确定，般控制在80个左右为宜，见附后的炮孔布置图4。(5)孔深（三）h=H+hH为台阶高度：h为钻孔超深，根据经验数据，取Q.51.5三u当孔距和排距较小、岩石较破碎时取下限值，反之，则取上限值.(6)底盘抵抗线(W)取W=4511u(7)炸药单耗(q)根据本区岩性，取q=0.300.40kgm',但圾合理的堆耗值需根据试爆进行确定。在开工后首先进行试验爆区，其规模尽可能小，布置10-20个炮孔,取q=0.30kg11>单孔微差起爆，根据其爆破效果，再进行适当调整。(8)装药结构耦合装药，装药密度大于09kgb常，装药长度67m,孔口堵寒长度3.04.011(根据孔距和排距大小合理确定)。孔内用导爆管宙管加起爆药柱起爆，起爆体尽量靠近孔底，离孔底1.-2m处较好.装药结构见装药结构见图5.<9>单孔药量(Q)Q=abHq(kg)按平均孔网参数计算，当孔径为100nim时，Q=42kg:(10)每次爆破总药量(EQ)Q=nQ(kg)式中n为爆区的炮孔数量中深孔爆破参数的取值见下表。爆破参数汇总表序号V数单位数员1台阶高度Hm6-122孔径DInrn1153孔深1.m12.5734底SHOt线R'm345孑1.am346持JEbm33.57炸药单耗Qkm,0.30-0.408啊1.耀谶（平均）kg489堵塞长度m3-410延米爆破量m7m10.515.7511月爆破次数次1512月爆破方量万m"10-2013每次爆破孔数个8014每次爆破药量kg2000-J000015爆破最大段药量kg小于300注：隼次爆破最大药量控制在5吨以内。2）浅孔爆破参数（1）孔径采用42mm孔径，手风钻凿孔（2）孔距与排距孔距1.0I.5m,排距0.87.0m。<3）布孔方式采用三角形布孔方式。（4）孔深h=H+dhH为台阶高度,取2.5-3.0m；Jh为钻孔超深，取0.2-0.4m.（5）爆破单耗根据试的炮确定爆破单耗，按q=035kgm'的取值进行试爆，根据其爆破效果，再进行适当调整。（6）单孔药量根据公式：Q=abHq（kg）（7）总药量Q=nQ(kg)式中n为爆区的炮孔数量3）光面爆破爆破为了减少爆破开挖对边坡的破坏和扰动，幽保边坡的稳定、光滑和平整，减少边坡修整工程量，永久边坡开挖采用光面爆破技术.光面爆破参数为：（1）光面炮孔间距a光面炮孔间距的选取应考虑到炮孔直径，岩石力学特征，地质构造，炸药种类等多种因素的影响。孔间距：a=（10-20）e1.在节理裂隙比较发育的岩石中应取小值，整体性好的岩石中可取大值，取a.=1.5m.>（2）最小抵抗线W-光面孔的最小抵抗线W光是光面层厚度或周边眼到邻近辅助眼间的距离，是影响光面爆破效果的关键参数。Wft=（1.2-1.8）at取Wn=2.0m°（3）线装药密度q工.装药密度过大,会破坏炮孔的孔壁，线装药密度过小，炮孔间裂缝不能贯通，岩壁表面留下岩城难已开挖，坡面不平整，造成欠挖，为了控制裂隙的发自以保持新壁面的完整稳固,在保证沿炮眼联心线破裂的前提下，应尽可能少装药。取q1.t=05-0.6kg11u为了克服炮孔底部的夹制作用，底部必须加大装药量，qK=（1.2-2,0）（4）装药结构光爆孔采用不偶合装药，用符炸药卷绑在竹片上，药卷紧靠导爆索，孔底适当加药，孔口部位适当减药。（5）堵塞长度。光面爆破孔口一般留1.01.5m为炮孔堵塞长度，堵塞时先用炮棍将塑料团或布团送入炮孔内1.01.5m处，用钻屑或炮泥堵塞.4）缓冲孔爆破参数在光面孔与主炮孔之间布I2排缓冲孔，采用不相合或间隔方式装药,以避免永久坡面受冲击而影响其稳定性.缓冲孔爆破参数：底盘抵抗线W*2.Om,孔距a"NO®,超深h=1.O1.5m,装药fit较主爆孔减少40%60%“缓冲孔采用分房装药，U间间隔1.01.5m,孔底适当加药，孔口部位适当减药.5、爆破器材与起爆网路1）爆破器材炸药孔内有水时，采用乳化炸药。孔干时采用粉状乳化炸药.留管中深孔台阶爆破用导爆管亮秒宙管和电宙管，二次破碎用火雷管。2）起爆网路网路联结方式采用导爆管雷管入孔，地表微差与孔内微差相结合，导爆管采用连接块连接，终端采用电雷管起爆，.微差间隔主爆孔孔内采用玄秒雷管115段，微差间隔25100ms,地表排间微差采用2550ms间隔。光面孔与主爆孔一同起爆时，光面孔滞后于主爆孔起爆，起爆间隔时间不小于75T50ms.见起爆网路图6。第六章劳动力安排1、施工劳动力安排劳动力计划见附表三所示.2施工队伍进场计划施工队伍进场的总原则：根据招标文件要求、工程进度要求和业主、监理工程册的要求，分批进场，并依据情况变化随时调整。第一批选道人员约30人和部分先期使用的机械在开工前15天内进驻现场。进场后的主要工作是：准备牛.活、生产房屋（租赁或修建）、临时设施，清理现场，规划修筑施工道路,进行技术准备工作和开工前其他准备工作，并征求业主意见，向监理工程师进行行询等。第二批人员约29人在开工前2天内进驻现场，主要机械设备进场，接通水电，进行测室复核、放样工作，配备齐施工机械设备,形成规模生产能力，完善各项准备工作，为主体工程全面开工作好切准符。后续淹工人员和机械设备，根据进度要求和现场作业条件及时进入施工现场。第七章工程质量保证措施第一节质量管理组织机构质量是企业永恒的主题，也是我们建设本工程的主题，“务实守信、创新求精”是我们的质室方针：“令业主满意”是我们的宗旨。我们将按照规程规范设计要求.全过程控制，层层把关，确保生产出符合设计要求的优质产品。若我公司有幸中标施工，我们将抱着对业主高度负贡的态度，采用针对性的先进技术、工艺、设备，从组织机构、管理手段、检测设施抓起，实行全员、全方位、全过程的质量控制，在不提高设计标准的前提下，依靠提高施工工艺标准，画保质量目标实现。本投标人聘在中标后迅速组建项目经理部质量领导小组，成立以项目经理为组长,质安部经理为副组长、各职能部门参加的质量管理领导小组，实施工程质量管理。质量管理组织机构图如下。质量管理组织机构图第二节质量保证体系及框图< 、.施工质量目标工程施工严格按照设计要求和有关施工技术规范质量评定标准施工，严格加强事前控制和事中管理,做好各个环节的痂量控制。工程施工总体旗量目标达到：满足合同规定的质量要求，工程痂量次验收合格率100%,争取达到优良工程标准。“侦量管理是工程的命脉和核心，安全生产是永恒的主题，进度控制是工程建设目标”，自觉而认真负责地开展各项工作，严格把好每道工序质量关。抓质量、创品牌，是本工程始终不懈的中心任务。2、质量保证体系及措籁【、认!贯彻1S09001质量管理标准，建立完善质量体系。为确保质量体系持续有效运行，实现工程质量创优R标，建立以项目经理为组长，质保部经理为副组长，有关职能部门领导参加的质量管理领导小组，组织领导工程创优管理工作，其质量保证体系框图如下。2、工程施工质量是工程的命脉，是工程管理的中心任务“本工程施工质St控制主要是钻孔、装药爆破、块度控制,路基场地填筑压实，分过程保证体系、组织保证体系、工作质限保证体系,建立健全以项目经理总负贵的全过程的施工腹量保证体系，实行闵位贡任制，做到贡任明确、措施明确，加强事前控制、严格事中控制、注重事后总结，尽可能杜绝事后质量事故,减少事中质量问题。为确保工程质量，达到创优目标，对分部工程施工前，由技术人员向作业班组进行技术交底和质量教育。施工质量保证主要抓好“一个目标、两个环节、五个保证。一个目标：即一个质量目标，所有工序、单元工程一次合格率100%以上，单元工程优良率95%以上，单位工程质量达到优良等级，两个环节：主要抓好钻孔爆破灌工质量环节和碎石加工质地环节，突出重点抓好施工作业过程控制及检测工作。五个保证：完善的质量体系保证、可靠的技术措施保证、精干的人i保证、先进的设番保证、良好的思想保证.具体要求做好以下几点：(1)如果我们中标，我们将抽调技术精湛、实践经验丰富、业务精通、吃苦耐劳的精兵强将和长期从事土石方施工的技术队伍对本工程进行施工，组建完善的工程施工管理机构和由各级质显:负成人组成的质晶保证体系。(2)做好质量技术把关和质量管理把关，确保质量技术保证措施和管理保证措施的完善和落实。(3)制定创优规划，枳极开展TQC质量小组活动，对重点、难点进行技术攻关，加强事前管理、事中控制、事后总结，提离一次验收合格率。(4)加强施工管理人员的培训，要求各级侦星管理人员做到“三熟悉、三严格”，即熟悉业务、熟悉设计和规范、熟悉合同：严恪按班计和规范要求施匚严格按施工验收、检查程序执行、严格按合同办事.重在落实。(5)加强施工放样测毡的控制，严格控制各工序或工段的质量，不让有质量隐患或缺陷的工序或工段进入下一个循环。(6)加强原材料的质量控制，未经检验或检验不合格的建筑原材料不得用于本工程，实行严格的取样抽检制度，取样采用监理工程师见证取样方式。严格实行质量岗位责任制，各级领导负责制。枳极主动接受监理工程师检修。实行质量岗位责任制。质量保证体系框图主要项目工作程序框图，列举如下。航量检验总程序图：施工过程控制程序框图：测量工作程序控制框图：原材料试脸程序框图：院蔽工程检查程序框图:单项目工程验收程序框图：取样试验工作程序框图；质量控制点流程框图。质量检验总程序图施工过程控制框图测量工作控制程序框图原材料检验厂格及验告出合证检报工地抽样试验试验报告合格理师监程批报工审不合格清理出场签领使用原材料试验程序框图施工队臼检合格合格签署隐蔽工程验收证书不合格不合格不合格隐蔽工程检查哙收程序框图单项自检合格并填写单项项目经工程有完整的施工程质量理部验a41.(rT窗是单项工程验收程序框图监理工程师全过程监察试验室见证及现场人员见证地验员样工试人取工地自然养护试验室标准养护填写试验报告取样试脸工作程序框图质量控制点流程框图理号管点管理点名称（控制内容）技术要求检验者检测工具抽检合格分级管理手段ABC1测量精度验收规范要求自检测量仪合格A数据表1炮孔布置设计中心误差5cm以内自检钢尺抽检数据表1装药爆破GB6722-2003检合格B数据表1块度控制设计及规格要求自检钢尺抽检B施工日志2碎石加工设计及规范要求自检专检合格B数据表3分层序度设计及规范要求自检专检直尺、水准仪抽检A数据表褫Iu式Sss为了确保工程侦量，我们根据本工程的特点制定切实可行的侦量保证措施如下：1、制定质量管理制度(1)质量责任制是组织和发展生产，确保工程质室的最基本条件，其实财是货、权、利三者的结合，目的是加强职工对质量的交任感。(2)建立项目部各级人员的挂帅货任制。(3)建立各部门的质量贡任制。2、建立质检查制度(1)对工序实行严格的检验制度，上道工序不合格，不准进入下道工序，确保各道工序的工程质量；(2)工程实行挂牌施工；(3)建立泮格的质责评定制度：按土石方与爆破工程施工及险收规范(GBJ201-83)进行验收和历量评定。坚持以施工工序为环节的标准化、星值化侦量管理,对重要部位或隐蔽工程则实行施工单位、监理、设计、业主、质监联合检查评定，合格签字，存档，不合格坚决返工。(4)建立严格的原材料、成品和半成品现场验收及管理制度：对采购进场的原材料、成品和半成品要由质检负货人组织质量、技术、物资部门进行验收，检查合格后要分类、分批堆放，并设立标志和帐卡，坚持按用途归口保管、发放、不得混杂，对易受潮物品做好防雨、防潮措施。(5)建立原始资料的积累和保存制度本工程海工中要准备一套完整的质量保证文件和记录：质量文件包括：质地保证计划；工程程序：技术标准；规疮：采购技术要求。记录包括:施工过程记录：各工序、顼目的检查记录：各种原材料的试验鉴定记录：原材料检查记录和出厂合格证：工程验收记录：不合格品记录(质量事故报告)：审查和处理结果记录：观测记录及有关质量问题的来往文件和一套完整的设计修改通知书。3、施工过程质量控制措施1)开挖版量控制(1)测量：按设计划分的阶段高程，准确测量，确定阶段开挖标高：(2)表层清理：开挖前清除开挖面表层的杂草、树木、腐殖土等杂物：(3)爆破作业：a、炮孔布置：严格按设计布置孔位，炮孔中心误差±5cm;b、钻孔:按设计的炮孔倾角、方位钻孔，终孔误差10cm;C、装药：按设计的装药结构、装药量装药,装药量误差5$：d、起爆：V型微差起爆，以增大炮眼的实际密度系数，降低大块率，改善石磁级配：e、二次破碎：块度大于规定要求的布料，需经解小后再用于回填：f、+7m标高梯段爆破：控制好钻孔超深，防止过度超挖：超高（欠挖）处用小炮修平，确保无欠挖、超挖20cm,2）关键技术措施一根据业主要求，质量保证体现在以下几个方面：场地的平整度，要求开挖后最终形成的底板标高为+7.Om,平整度要求为±20cm°满足工程所需块石、抛石块度要求保证高边坡的稳定性“针对上述质量要求，必须采取一系列与之相应的技术措施才能满足和保证上述质量标准。（1）保证底板平整的技术措施最下层台阶炮孔选取合理的超深（!）：准确控制炮孔深度：保证炮孔质量和孔底装药密度：起爆药包尽量放入孔底。（2）保证爆破块度的技术措渔选用合理的孔网参数；选用合理的炸药品种：选用合理的装药结构：采用亮杪延时起爆，并选取合理的微差间隔和起爆峡序：（3）保证爆区边坡稳定、整齐美观的技术措施交界线上采用光面爆破：交界线附近采用级冲爆破：减小交界处爆区的规模和炮孔排数：严格控制光爆孔的施工质量。3）装填质量控制可利用渣料与废渣分类堆放。不装不合回填质量要求的回填料，如剔除大于规定要求的大块等；4）试验试爆：爆破施工前对爆破设计进行试爆，调整各项设计参数：施工过程中也应不断调整优化爆破设计参数，使其爆破效果最佳。4、爆破材料的质量保证及储运措施.爆破涔材属于特种商品，由公安部门指定的专门经销商供应专业厂家的合格产品，产品质量一般是有保证的，但由于中间运输和储藏的影晌，其质量也会发生变化，因此对爆破器材进行现场检验且必需符合国家标准才能获准使用。1）爆破材料的检验（1）炸药的检验首先检查质证证明文件是否齐全，是否有生产许可证、合格证书，质检证书等，查看生产日期，产品是否在有效期内,如三证不全或过期,则不能使用。检查外观，粉状炸药是否结块，乳化炸药是否渗水等，如有异常情况，则不能使用。对每批产品要进行爆炸性能抽样检验，如爆速，剂爆距离，漏斗试验等，根据现场条件选择进行。（2）雷管的检验首先检查质量证明文件是否齐全，是否有生产许可证、合格证书，质检证书等，查看生.产日期，产品是否在有效期内，如三证不全或过期，则不能使用。检杳外观，是否有异常情况，如变形、掉药等现象。对每一批产品要进行抽样性能检验，如铅板穿孔、延时秒量精度以及可靠性等。如用电雷管，还需进行电阻测量，如有异常值需剔除，使用前必须进行导通，以防有断桥雷管。对导爆管进行外观检查，是否有变细,破孔、断药、未封口等现象，如有上述情况之一，则应剔除或停止整批产品的使用.（3）其他爆破罂材的检验如使用其他爆破落材，如火雷管、导爆索等，也需按上述程序和国家标准进行检验，合格者才能使用。2）爆破器材质量管理程序（1）爆破器材的质量检验由爆破负货人全面负贪。<2）爆破负贵人指定1名爆破工程新专门负货爆破涔材的抽样检验。（3）对每批爆破器材抽样检收后，应填写检验报告，并报送爆破负责人。（4）对合格的爆破器材，经爆破负货人批准后才获准在施工中使用.检验不合格的爆破器材应退货或销毁。<5）爆破施工组组长只有受到爆破负责人的批准通知书后才可进行爆破装药施工。（6）施工完毕，由爆破施工组组长编写爆破总结报告，全面描述爆破施工情况及爆破效果，其中包括爆破器材的种类与实际用量等，报爆破负责人驾案。3）责任<1）各环节负责人把好自己职责范围内的质量关。（2）在施工过程中如发现不合格的爆破器材，应立即向项目经理报告，并由项目经理决定停止施工或研究整改或补救措施，以避免发生事故或经济损失。（3）对所发生的货任事故应调查清楚，对贡任人应作出严前处理，根据情节轻重分别处以警告、罚款、撤职。4）爆破器材储运措施（1）爆破器材的购买严格按照国家颁布的中华人民共和国民用爆炸物品管理条例规定的程序办理齐全的购买手续,到当地公安机关规定的地点购买。（2）爆破涔材的运输根据规定，施工单位使用爆破器材由销传爆破曙材的民爆公司统一送货，并由专门的保安押送，因此，爆破器材的运输由民爆公司负贵，施工单位只提供购买手续、爆破器材品种、数量和使用时间。（3）爆破器材的储存与保管爆破器材必须有专人进行四买、领取和保管；当天临时在现场存放的爆破器材必须有专门库房和保证安全的存放容器，宙管与炸药必须分开存放.爆破器材的购买和使用除遵守国家有关规定外，还必须遵守当地公安部门和政府的管理规定。爆破器材的保管与领取、使用必须建立详细的台帐，临时入库及发放必须有详细记录，并有发放和领取人的签名。根据当地管理规定，当天未使用完的爆破涔材需退回民爆公司的危险品仓库并由民爆公司派专车回收，非爆破施工时间及夜晚在工地不留任何爆破徵材。5、创优目标及质量保证措篇坚持高标准、严要求的工作作风，以质量求生存，以质量求发展，保证各项施工任务的顺利完成。1）质量保证措施< 1）实行全面痂量管理，在施工中，实行全面质量管理，注重狠抓生产中各环节，具体到人，严格按合同管理，精心组织，文明施工，做到甲方、业主、施工单位都满意。（2）建立质量自检机构，大力宣传教育职工，提高质量意识。在整个施工过程中，质量自检小组要保证做到：准确及时地发现问题，并及时纠正和采取措施以保证工程顺利进行。（3）工程的每道工序必须经工程师鉴定认可后，才能进行下一道工序的进行。严格技术交底制度，向各工程技术人员及管理人员进行技术交底，严格按照6爆破安全规程进行施工。2）技术措施（1）每次爆破必须精心设计，做到资料齐全，< 2）每次爆破的设计资料由设计人员向施工人员交底，并在施工过程中随时沟通。< 3）每道工序开工前，必须由工序主管人员汇
