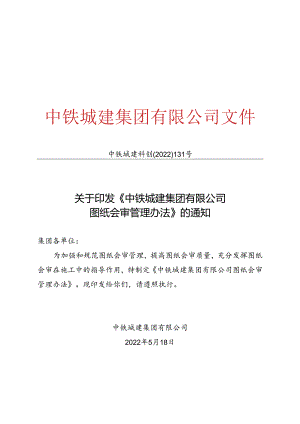

中铁城建集团有限公司文件中铁城建科创(2022)131号关于印发中铁城建集团有限公司图纸会审管理办法的通知集团各单位：为加强和规范图纸会审管理，提高图纸会审质量，充分发挥图纸会审在施工中的指导作用，特制定中铁城建集团有限公司图纸会审管理办法。现印发给你们，请遵照执行。中铁城建集团有限公司2022年5月18日中铁城建集团有限公司图纸会审管理办法第一章总则第一条为加强和规范图纸会审管理，提高图纸会审质量，充分发挥图纸会审在施工中的指导作用，特制定本办法。第二条图纸会审是为了使施工单位有关人员更深入的熟悉设计图纸，了解设计意图和设计要点、清除施工障碍、以便准确完成施工任务而进行的。通过会审可以澄清疑点，消除设计缺陷，统一思想，使设计达到技术先进、方便施工、经济合理的目的。第三条本办法中图纸会审工作包括图纸自审和会审。第四条本办法适用于全集团范围内承揽的工程施工图纸会审工作的管理。第二章图纸自审第五条图纸自审由项目总工程师牵头组织。第六条接到图纸后，项目总工程师应及时安排或组织各专业技术人员及相关人员对本专业的施工图纸进行熟悉、检查,并形成各专业自审记录。第七条汇总各专业自审记录后，项目总工程师应及时召集所有技术人员及相关人员，组织内部会审，针对各专业自审发现的问题及建议进行讨论，研究设计意图和工程的特点及要求。第八条图纸自审的主要内容1 .各专业施工图的张数、编号、与图纸目录是否相符。2 .施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。3 .平面图所标注坐标、绝对标高与总图是否相符。4 .图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。5 .建筑施工图与结构施工图，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。6 .图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。7 .设计施工图纸能否符合实际情况，施工时有无困难，能否保证质量。8 .设计说明前后是否矛盾，图纸是否满足规范要求。第九条图纸经自审和内部会审后，应形成内部图纸会审记录，作为图纸会审的资料，并将发现的问题以及有关建议整理汇总后报建设单位，由建设单位提交设计单位做交底答疑准备。第三章图纸会审第十条图纸会审应在图纸自审完成后工程施工前进行。第十一条图纸会审一般由建设单位组织，项目部总工程师应根据施工进度要求，敦促甲方尽快组织会审。第十二条参加会审人员：项目经理、项目总工程师、专业技术人员、成本管理人员及其它相关人员，必要时子分公司总工程师和技术部门人员参加。第十三条会审主要内容1 .审查施工图设计是否符合国家有关技术、经济政策和有关规定。2 .审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况。3 .审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错。4 .审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致。5 .审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致。6 .审查建设项目与地下构筑物、管线等之间有无矛盾。7 .审查结构图本身是否有差错及矛盾，钢筋混凝土关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度与抗震要求长度等。8 .审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料、构件与配件，货源如何组织。9 .对设计采用的新技术、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨。10 .设计中的新技术限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。第十四条会审程序1.项目部应主动要求建设单位组织施工图纸会审，并由建设单位分别通知设计、监理、勘察、分包单位（分包单位由施工单位通知）参加。2 .会审分“专业会审”和“综合会审”，解决专业自身和专业与专业之间存在的各种矛盾及施工配合问题。在会审之前,应先由设计单位交底，交待设计意图、重要及关键部位，采用的新技术、新工艺、新材料、新设备等的做法、要求、达到的质量标准，而后再由各单位提出问题。3 .会审时，由项目总工程师提出自审和内部会审时的统一意见并由技术人员作好记录。图纸会审记录经项目总工程师审核无误，各参加会审人员签字后，应及时送至相关单位进行盖章。4 .根据实际情况，图纸也可分阶段会审，如地下室工程、主体工程、装修工程、水电暖工程等；项目总工程师应对图纸会审质量严格把关，将问题发现在施工之前，避免出现返工。第十五条会审记录内容1 .工程项目名称（分阶段会审时要标明分项工程阶段）。2 .参加会审的单位名称（要全称）及其人员名字。3 .会审地点（地点要具体保证追溯性），会审时间（年、月、日）。4 .会审记录具体内容：建设单位和施工单位对设计图纸提出的存在矛盾、问题及设计人员的答复（要注明图别、图号、图名，必要时可以附图说明）；施工单位为便于施工，施工安全或建筑材料等问题要求设计单位修改部分设计的洽商结果与解决方法（要注明图别、图号、图名，必要时可以附图说明）；会审中尚未得到解决或需要进一步商讨的问题。列出参加会审单位名称，并签字盖章后生效。第十六条会审记录由项目总工程师审核后，报子分公司总工程师审核，负责审核人员必须严格检查会审记录内容的完整性、规范性，确认无误后方可办理盖章手续。第十七条会审记录的发送1 .盖章生效的图纸会审记录统一经项目总工程师审批后由资料员发送，且做好发放记录。2 .会审记录发送单位（I）建设单位（业主）（2）设计单位（3）监理单位（4）施工单位（项目部工程技术、安全、质量、成本、物资管理等部门，施工班组，资料员至少自存三份存档）。第十八条会审记录的实施1 .盖章生效的图纸会审记录即被视为工程设计文件的组成部分，项目总工程师应将图纸会审记录作为实施性施组、施工方案、技术交底的重要编制依据。在进行总体交底（项目部级）和分专业交底（施工班组级）时，应把图纸会审记录明确对原图纸进行修改的部分编制成交底记录，经项目总工程师审核后进行下发，交底人和被交底人均应签字确认。2 .图纸会审记录明确要求出具设计变更的，应按照中铁城建集团有限公司技术管理制度（城建科技（2016）276号）第五章、第九章相关规定进行设计变更管理与设计交底。3 .未经会审和技术交底的设计图纸，不得直接用作施工。第十九条施工图纸须经项目总工程师审批后，方可发放给专业施工队伍。第四章附则第二十条本办法由集团公司科技创新部负责解释。附件：图纸会审要点抄送：总部各部门，存档。中铁城建集团有限公司办公室2022年5月18日印发
