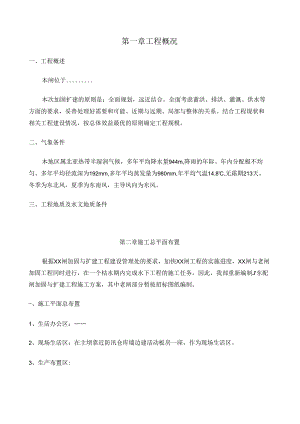

第一章工程概况一、工程概述本闸位于本次加固扩建的原则是：全面规划，远近结合。全面考虑蓄洪、排洪、灌溉、供水等方面的要求，妥善处理好需要和可能、近期与远期、局部与整体的关系。结合工程现状和相关工程建设情况，按总体效益最优的原则确定工程规模。二、气象条件本地区属北亚热带半湿润气候，多年平均降水量944m,降雨的年际、年内分配极不均匀。多年平均径流深为192mm,多年平均蒸发量为980mm,年平均气温14.8'C,无霜期213天。冬季为东北风，夏季为东南风，主导风向为东风。三、工程地质及水文地质条件第二章施工总平面布置根据XX闸加固与扩建工程建设管理处的要求，加快XX闸工程的实施进度，XX闸与老闸加固工程同时进行，在一个枯水期内完成水下工程的施工任务，因此，我部重新编制J'东配闸加固与扩建工程施工方案，其中老闸部分暂按招标图纸编制。-、施工平面总布置1、生活办公区：2、现场生活区：在主坝靠近防汛仓库墙边建活动板房一座，作为现场生活区。3、生产布置区:1围堰施工2扩建闸基坑开挖3扩建闸基础处理4扩建闸底部工程5扩建闸交通桥具备防洪条件6扩建闸闸门安装7扩建闸围堰拆除8老闸拆除9老闸底部工程10老闸交通桥具备排涝条件11老闸闸门安装12老闸围堰拆除13老闸启闭机房14桥头堡及上部施工15河道疏浚16其他工程17竣工阶段验收二、工期保证措施为了保证本施工组织设计所提出的各项施工进度能得以实现，在以下几方面采取具体的进度保证措施如下：1 .计划编制科学合理计划按确保合同要求的关键工程和重点项目的施工为原则控制各项工程工期，从而达到控制总工期的目的，在保证关键施工的同时，合理安排施工顺序，精心组织施工，力求达到平行作业、流水作业、立体交叉作业相结合，以口保周、以周保月、以月保季、以季保年、以季保控制性工期和总工期，抓住关健线路上的关键工序，制订相应的工期目标、工期控制措施和奖罚措施，确保工程按期完成施工任务。2 .工程施工目标明确层施工示意图如下:分条：根据200m3h挖泥船疏浚区实际开挖宽度分条开挖，当开挖断面宽度小于45m时，可单条开挖,当开挖断面宽度大于45m时，可分多条开挖,每条宽度为4O45m0分条开挖示意图如下：边坡开挖:边坡拟采取台阶开挖方式进行施工，台阶设计的原则是：上欠下超，超欠基本平衡（超欠比为1.2:1）。开挖后的边坡台阶土体在自重和动水的作用下，自然坍塌后形成的边坡可满足设计要求。开挖边线分条时，由于边坡过缓，分层厚度应减小为每层0.5m左右，以保证边坡的合格性。4 .主要施工机械设备配备主要施工设备表设备名称型号及规格数S制造商购置年份已使用台时数检修情况现在何处挖泥船200m3h1中华造船19968000良好山东荣城油驳100fb1江南船厂19964000良好山东荣城拖轮240HP1江南船厂19966000良好山东荣城铲运7U东方红10二汽20022200良好济南五、质量保证措施1.土方开挖质量保证措施1. 1现场测量:放线必须正确，精度满足规范要求：1.2严格控制建筑物开挖断面、高程，保证开挖误差满足设计要求及相关规范要求；1.3建筑物开挖接近设计高程时，现场技术员要随时测量高程、尺寸。1.4开挖完成后，必须经过复检、终检及监理工程师抽检等检查程序，合格后方可进行下道工序。2. 土方填筑质量保证措施2. 1现场测量放线必须正确，精度满足规范要求：2. 2各工作面配置技术员、质检员进行严格的施工过程控制；2. 3按确定的碾压参数控制铺料厚度、碾压遍数。2. 4按规定的施工方法和工艺进行接缝处理，杜绝欠压、漏压。2. 5按规定的取样频率和试验项目进行现场取样检查，及时对实验数据进行整理和统计分析，用质量管理图进行质量管理，提高质量管理水平。2. 6严格质量检查、强化质量意识、丰富质量检测手段，把严格控制碾压参数和现场取样检测紧密结合，实施过程控制，确保建设优质工程的目标。第九章老闸拆除工程一、工程内容老闸桥台、公路桥、人行便桥、启闭台梁板、部分胸胸及闸墩局部碎拆除，启闭机房及桥头堡拆除，新老碎结合面凿毛，门槽凿除，上下游翼墙碎拆除及护底护坡砌石局部拆除、老闸工作闸门、埋件及启闭机拆除、老闸检修门埋件拆除等。二、施工布置在老闸布置1台TC4208塔机，用做老闸桥台、公路桥、人行便桥、启闭台梁板、部分胸墙及闸墩局部碎拆除及启闭机房及桥头堡拆除、新老碎结合面凿毛、门槽凿除施工的垂直运输机械设备。在老闸南岸淮河侧和瓦埠湖侧导流堤上各修建一条临时便道用以上下游扶臂式翼墙碎拆除及护底护坡砌石局部拆除等运输临时通道，临时通道宽4.5m.并在临时路上修建理15cm、宽3.5m的C厚睑路，临时道路坡比不陡于1:8。三、施工计划1.主要施工机械设备配笛主要施工机械设备配备表序号机械名称规格/型号单位数量2 .2砌体的灰缱厚度应为2030mm,砂浆应饱满，石块间较大的空隙应先填塞砂浆，后用碎块或片石帐实，不得先摆碎石后填砂浆或干填碎块石的施工方法，石块间不应相互接触。3.浆砌石挡土墙3. 1毛石料中部厚度不应小于200mm;3. 2每砌34皮为一个分层高度，每个分层高度应找平一次：3. 3外露面的水平灰缝宽度不得大F25mm,竖缝宽度不得大R1.Omm.相邻两层间的竖缝错开距离不得小于100mm;3 .4砌筑挡土墙施工图纸要求收坡，并设置伸缩缝和排水孔.4 .养护砌体外露面，在砌筑后1218小时之间及时养护，经常保持外露面的湿润。养护时间：水泥砂浆砌体不少于14天，碎砌体为21天。5 .水泥砂浆勾缝防渗5.1采用料石水泥砂浆勾健作为防渗体时，防渗用的勾健砂浆应采用细砂和较小的水灰比，灰砂比控制在1:1至1:2之间。5.2防渗用砂浆应采用425#以上的普通桂酸盐水泥。5.3消缝应在料石砌筑24小时后进行，缝宽不小于砌缝宽度，健深不小于健宽的2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和枳水，并保持缝面湿润。5.4勾健砂浆必须单独拌制，严禁与砌体砂浆混用。5.5当勾缝完成和砂浆初凝后，砌体表面应刷洗干净，至少用浸湿物海盖保持21天，在养护期间应经常洒水，使砌体保持湿润，避免碰撞和振动。基层型钢安装：按设计要求的尺寸下料焊接，预埋与碎表面，使基础型钢与建基面相平.柜体，柜内设备与各机件连接牢固。单独或成列安装时，其垂直度，水平偏差，柜面偏差，柜间接缝，按照施工规范的规定进行安装。2.5母线配置2.5.1检查生产厂家的母线配置是否齐全，规格型号是否符合设计要求，外观是否无损伤：2.5.2柜内软母线连接无扭结、松股、变形、锈蚀。软母线端头用线耳压紧；2.5.3柜内硬母线连接采用镀锌螺栓在搭接面压紧：2.5.4固定绝缘子；2.5.5涂相线分别漆（黄、绿、红、黑）。2.6一次回路接线2.6.1将母排固定与绝缘子上，用螺栓连接母排，母排与高压柜的接线端部用螺栓压紧。2.6.2将高压电缆（电缆头厂家已制作好）通过电缆桥架从底部预留孔穿过，用螺栓连接与相的端子上。2.6.3检杳无误涂相线分别漆（黄、绿、红、黑）。2.7二次回路接线2.7.1按图施工，接线正确：2.7.2导线与电气元件间采用螺栓连接，插接，焊接或压接牢固可靠:镀锌钢管采用套丝连接，管口时准，接健严密。上端管头用废纸封堵，下端管不得有地下水和泥浆渗入。碎内每隔50100cm用铁丝固定于钢筋上，明敷时每隔50Cm用管卡固定在墙体或碎上。1.3镀锌钢管支架安装钢材合格，无明显扭曲。下料误差在5n】m范围之内，切口无卷边、毛刺。支架焊接牢固，无显着变形。支架涂以防腐漆。支架安装牢固，横平竖汽；托架，支吊架的固定方式按照设计要求进行。在有坡度的电缆沟内或建筑物上安装支架，支架的坡度与电缆沟或建筑物相同。2.电力电缆线路安装2.1电力电缆线路安装工程范围：电缆工程包括：桥头堡各配电室，启闭机房，室外等处的电缆敷设安装：电缆防火及阻燃设施的安装.电缆主要包括：高压交联聚氯乙烯护套阻燃电缆：启闭机及闸门自动控制信号电缆，各种传感器的信号电缆；电视监视系统的控制电缆、信号电缆和视频电缆。2.2电缆的敷设2.2.1敷设前检查电缆型号，电压，规格是否符合设计，电缆外观无损伤，绝缘良好：2. 2.2敷设前按设计和实际路径计算或实测每个电缆的长度，尽量减少电缆接头；3. 2.3电缆在终端头与接头附近宜留有备用长度。并列敷设的电缆，接头的位置相互固定。电缆明敷时的接头，用托板固定：3.接地体（线）的连接3.1 接地体（线）的连接采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接：有色金属接地线不能采用焊接时，可用螺栓连接。螺栓连接处接触面应按现行国家标准电气装置安装工程母线装置施工及验收规范（GBJI4990）的规定处理。3. 2接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：3. 21扁钢为其宽度的2倍（且至少3个棱边焊接）°圆钢为其直径的6倍。圆钢与扁钢连接时，其长度为圆钢直径的6倍。3. 3.2扁钢与钢管、扁钢与角钢焊接时，为了连接可舞，除应在其接触部位两侧进行焊接外，并附焊以由钢带弯成的弧形（或直角形）K子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。4. 3.3接地装置过底板或建筑物分缝处作U形弯曲。六、计尊机监控系统计和机监控和电视监视系统安装的主要工作内容：计兑机监控系统所有设备的运抵卸货，开箱验收，保管仓储，安装，接线，各种传感器的室外防护罩的制作，室内外摄像机支架的制作，配合调试，清场，直至试运行合格安装技术要求。按设计图纸要求和制造厂提出的技术条件及相关标准对计算机监控系统和电视监控系统设备进行验收，并作记录。有缺陷的设备要进行处理，合格后方可进行安装。安装人员在计算机监控系统和电视监视系统设备制造厂派出的技术人员的指导下，完成计算机监控系统的全部设备的就位，固定，对外接线及接地等安装工作。安装人员配合计算机监控系统设备制造厂派出的技术人员完成计算机监控系统和电视监视系统设备现场调试，和试验，各种功能的测试，计算机监控系统和电视监视系统的联调及试运行工作。1 .保证完成所分配的生产任务:2 .工伤死亡率等于零；3 .负伤事故频率等F零；4 .全年无事故。二、组织保证措施按照国家规范要求和我局的有关文件建立、健全了项目部安全管理组织体系及各项安全生产管理规串制度。按照规章制度又建立了以张振东经理为首的安全生产管理组织体系，安全部长主管，专职安全员负责，施工员、各班组长为兼职安全员，负贲其工作面的安全生产管理工作，形成了从上而下的完整有效的安全生产组织体系。如下：三、技术保证措施1 .严格遵守水利部SD267-88水利水电建筑安装安全技术工作规程，执行工程后制定的各项安全生产管理规章制度。2 .项目部建立定期每月安全例会制度、安全教育制度、安全检杳与隙患整改制度、安全设施及机械设备验收制度。3 .加强对职工的安全教育工作。项目部领导、专职安全员对全体职工开展了全面安全教育工作，建立了每个工人的安全教育资料卡，对每个工人的安全活动记录存档。定期召开现场安全会议，传达上级文件精神，落实项目部的安全生产任务，充分利用项目部的广播、电视、宣传栏、安全标语牌，宣传学习安全生产法。4 .安全管理人员与特种作业人员必须经省劳动部门培训考核发证，分别持有安全管理人员岗位资格证书、特种作业人员安全操作证上尚。5 .根据质量体系认证文件要求，项目部编制的单项工程施工安全技术交底文件做到编、审、批笔字，项目部各级施工技术负责人逐级进行安全技术交底。每个单项工程开始前，必须交代单项工程的安全技术措施。项目部安全技术交底填写分项工程施工安全技术交底，并实行班组交底签字制，出任到人。6 .专职安全员每日巡回检查、监宫。一旦发现违章作业或异常情况，立即进行批评教育并责成立即改正，情节严重的给予罚款、停工和退岗等处罚。7 .安全生产基础工作资料记录及时、完整、建档。8 .现场临时用电采用“TN-S”系统，实行三相五线制，做到三级配电两级漏电保护，主要线路采用五芯电缆线穿管埋地和架空敷设，并有警戒标志。电缆、照明设备、用电控制设备都是合格产品。施工现场动力设备和照明线路按规定分开设So现场一切用电设备、照明、送电线路的安装、维护和拆除，都市专业电工完成。四、针对性施工防护措施1.进入施工现场人员必须戴安全帽。距地2m以上临边作业系安全带，挂好挂钩。2 .脚手架按照脚手架工程施工规范搭设，桥头堡、启闭机房外脚手架满挂密目安全网，作业面满铺脚手板，在脚手架卜部满铺竹笆以防止杂物落卜.，立体交叉作业有平网防护，悬挑作业点加挂防护网。3 .对“四口”、“五临边”设安全围护栏杆或用竹笆封盖。“四口”是指楼梯口、通道口、预留洞口、井口。“五临边”是指梁板边、高台边、挡墙边、楼梯边、坑井边。4 .针对深孔闸工地的现场实际情况，确定了安全防护重点以及措施。事故控制点：2m以上的高处坠落事故：触电事故：物体打击事故：设备机具伤害事故。控制点管理：制度健全无漏洞；检查无差错；设备无故障；人员无违章。施工前制定高空作业安全防护方案，施工安全用电方案等。5 .金属结构安装施工，首先埋件安装时，将埋件连接处点焊牢固，方可进行调整。闸门运输时，用链条葫芦、法兰螺丝及钢丝绳将闸门捆牢固。启闭机、电气设备等到达工地后放置在安全地带并妥善保管。闸门安装现场设立专人安全监护。闸门、启闭机等安装结束后，其上部搭设脚手架遮挡，防止物体坠落打击。五、管理措施1.项目部按照制定的安全管理目标进行管理分解、班组分解，责任到组、到人。分局安全设备科不定期进行检查、督促，并按时考核、兑现，从而保证项目安全生产目标的实现。6 .强化项目自身管理，分局安全设备科监督，保证施工现场的有序化、基础管理的标准化、安全管理的程序化、资料管理的规范化。7 .加强安全生产贲任制管理，认真落实各项安全文明管理制度。加强安全教育培训、安全技术交底，安全检查隐患整改及违章处罚力度：加强施工机械、设备、机具的安全设施的检杳验收：加强安全措施经费的投入，做到计划合理、落实有力。8 .夏、冬两季分别有防罟降温和防寒保暖劳动保护措施。9 .安全管理做到“二严三及时四不放过”。二严：一是严肃认真，一丝不苟；二是严格按规程和制度办事。三及时：一是及时检查；二是及时汇报；三是及时研究处理。四不放过：一是不放过任何情况下的违章：二是不放过任何理由下的改变措施；三是不放过任何形式下的不安全状态和行为；四是不放过任何程度的异常情况。10 加强现场安全检查工作。每月一次由项目部领导组织全面安全生产大检查活动。每周一次由专职安全员会同各班组负责人进行全面安全生产检查工作。每天在各施工面上由班组长、工人进行本工作面的安全生产检杳活动，同时专职安全员执行执法检查。对每次检查中发现的问题、隐患，能组IE的立即纠正，其余的定人、定时间整改及红检，并记录存档。项目部日常宣传教育、检查的重点放在对高处作业人员的安全帽是否扣紧帽带，安全带是否正确使用，临边防护是否到位，跳板绑扎是否牢固，防坠落措施的实施情况，工具材料的上下传递工作，争取通过全面细致的安全教育及检查工作，使安全事故隐患消除在萌芽状态。六、文明施工措施文明施工是企业信誉的窗口，质量的依托，安全的保证，效益的源泉。项目部严格贯彻执行水利部、建设部、淮委建筑施匚安全检查中有关文明施工的强制性标准，并编制本工程创建文明建设工地实施方案。项目部成立文明施工管理领导小组，由一名副经理分管定期组织监督检查评比。具体措施如下：11 施工现场(D出入口设置材料进场、人员入场专用大门，设置门R值班室，制定门P.管理制度：进入现场施工人员必须统一着装，佩带安全帽和证明其身份的胸卡上岗证.(2)现场路面平整，修筑主干施工道路，硬化地坪，使道路保持通畅，陡坡处砌筑砌石台阶，料场为碎地坪。现场无大面积积水，不得随意排放造成污染。(3)材料堆放。现场工具、构件、材料的堆放必须按总平面图规定的位置放置。不同材料分类堆内整齐，挂上产品标识牌。砂石料场砌筑块石分隔墙，机械设备分区停置。机电设备有防雨设施并有接地防宙装置。易燃易爆物品禁止混放，垃圾、废料实行“袋装化”集中外运指定地点。(4)现场消防。按照不同作业场所如木匚房、配电房、仓库、易燃易爆处合理配置消防器材，配置灭火器、消防水池、消防桶等。根据安全管理消防要求，对施工现场实施动火审批制度，并按规定设监护人员。(5)治安保卫。施工现场建立治安保卫制度，协调好周边群众关系，并有专人负责检查落实，创造良好的施工和生活环境。(6)办公区域。各办公室墙上悬挂“岗位职责”、有关工作图表，会议室墙面悬挂项E1.部组织机构管理图、安全文明组织机构管理图、质量管理组织机构图：悬挂工程总体效果图、工程总进度计划等市关内容宣传牌。2,加强精神文明建设，创建文明建设工地(D爱岗敬业，注重职业道德与岗位技能培训。为此，项目部通过工地广播、黑板报、宣传栏等搞现场服务，开展“淮河杯”劳动竞赛、岗位技能培训等活动，不断提高职工的思想道德水平和业务素质。(2)开展拼搏向上，积极健康的职工文体娱乐活动，保障职工的安全、健康，杜绝打架斗殴等不良行为，创造安定良好的施工与生活环境。土方施工一、施工方案土石方公设两个施工分队平行作业，采用机械化施工。本合同段镇方小于挖方，但填方主要为土方，挖方须综合平衡调配，加以利用。本桩利用方，采用装载机配合推土机就近挖填结合，远运土方采用挖掘机装自卸汽车运输，石方采取梯段钻孔爆破开挖，石方主要为交方，采用装载机配合推土机就近挖苴和挖掘机装自卸车运输：埃方采用推土机辅料，箧动碾压实，反铲修破.各施工队负近施工段工程战及设备配置见卜.表二、施工方法1、施工工序一测量放样一开挖一装运卸一边坡整修2、土方开挖土渠设计断面为底宽2000mm、渠深3200mm、上口宽11600mm,边坡为1:2,渠道左堤宽2000mm,右底宽400Omm,土柒渠底比降为1:6000。渠道右堤兼做交通道路，路面宽3m,机构为对用于填方的开挖段，首先进行场地清理，用推土机将杂草、覆植土等清除干净并运至指定地点。用反铲自上而下分层开挖，运距在100m以内用推土机直接推运；运距在100m以上时用挖掘机开挖并装车，IO1.自卸车运输。截水沟采用人工开挖，人工修整。开挖边坡由人工配合挖掘机整修成型，对高边坡挖方段，按设计和工程师要求开挖平台.土渠及砾石渠道不允许超挖，可预留20Cm厚保护层，衬砌前人工开挖到衬砌面。用于填方后剩余的弃土就近堆放于沟到两侧2m外场地上，衣面平整。弯道段的转弯半径必须符合设计要求，直线与弯道的连接必须圆顺。在挖、填方结合面，必须将地表层风积沙、杂草、老土等清除干净。连接段施工连接段由槽身扭曲面、浆砌石扭曲面以及浆砌石进出口护坡三部分组成，必须严格按照有关施工规范进行施工，扭曲面保持平顺。上方回填部分亦应严格按照设计要求进行，密实度应大于097,干容重不小于1.65tmo进出I两侧设计有平台，浆砌石护底。渠道填筑填方渠道（包括涵洞渠段）须全断面填至设计水位高程后，再开挖出渠槽，其土料可作为渠底超高部分填筑科。一、主要施工工序测量放样一清理表土一填前压实一摊铺平整一麻压一开挖整修一上料浸泡一七料挖运一二、施工方法1、土渠段填士方前，应将基础部位的表层耕作土及杂草、树根、碎砖、卵石等杂物清除干净，清除深度不小于10'30cm:如遇有空塘、旧井、坟墓应彻底清除干净，用好土分层回填碾压或夯打密实。施工区域为H级非自重湿陷性黄土，土料填筑前须拉水浸泡，待土料含水量适宜时，方可上土。填筑上料首先利用开挖土料，不足者可就近取土，但取土坑与渠堤脚线距离不能小于30m.且坑深不大于2m,取土后场地平整，边坡加以拍实修整。土料粒径不得超过5cm。采用纵向分段法施工，每段长度为100'200m.填筑土料按先两侧后中间顺序卸料，用推土机摊铺、平整，自中间向两边设2饯的横向坡度，每层厚度不得大于30Omm,宽度两侧各超宽20cm,压实完成后用1立方反铲按设计宽度和坡度修整。堤脚桩要每三层设置并注明填筑层数，在施工中妥善保存。上料含水量控制在15%±2%以内，一般用手可攥成团，摔到地上能摔散的上料。土料过湿时，用分段交替上土或湿土与干土混上等办法晾晒：涂料过干时，随上士随洒水，以增加含水量：当气候干燥，土层表面水分蒸发较快时，涂料与压实表面均应当洒水湿润，以保持施工最优含水量。碾压时用141震动碾碾压，行车速度以12档为宜，采用进退错距法，前后两次轮迹重叠2030cm0碾压施工前，可先进行现场试脸，以确定碾压参数，包括土料含水里、铺上厚度、碾压机械类型及碾压遍数等，直至满足设计要求（压实系数不小于0.95）,经监理工程师批准后执行。土堤碾压沿平行堤轴线方向进行，眼碾压方向搭接宽度不小丁。3m。相邻两施工段之间，须分层交替衔接，搭接长度不小于2m。如两段不同时施工，先侦筑地段按1:1坡度分层留台阶，台阶宽度不小1m.高度不超过0.3m。但相邻两施工段填筑面高差不能超过08m.地面横坡在时，将表土翻松后进行填筑，横坡陡于1:5时，将原地面挖成不小于Im宽台阶后进行填筑，台阶顶面做成2%殁内倾斜坡。挖、填方结合面同样应按设计要求处理好。堤身与建筑物连接处，应预留缺口，缺口坡度为1:3,或按1:1坡留台阶，建筑物建成后，清除杂物，分层回填夯实。
