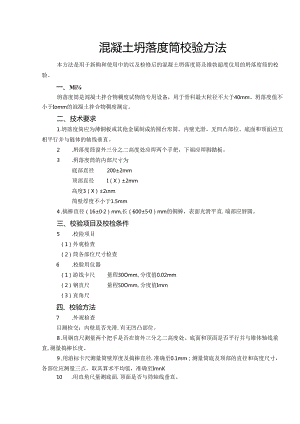

混凝土坍落度筒校验方法本方法是用于新购和使用中的以及检修后的混凝土坍落度筒及维勃超度仅用的坍落度筒的校验。一、Mi坍落度筒是混凝土拌合物稠度试物的专用设备，用于骨科最大粒径不大于40mm、坍落度值不小于Iomm的混凝土拌合物稠度测定。二、技术要求1 .坍落度简应为薄铜板或其他金属制成的圆台形筒。内壁光滑、无凹凸部位。底面和顶面应互相平行并与链体的轴线垂直。2 .坍落度筒窗外三分之二高度处应焊两个手把，下端应焊脚踏板。3 .坍落度筒的内部尺寸为底部直径200±2mm顶部直径I（X）±2mm高度3（X）±2nm简壁厚度不小于1.5mm4 .搞棒直径（16±02）mm,长（600±50）mm的铜棒，表面光滑平直.端部应唇圆。三、校验项目及校检条件5 .校险项目（1）外观检查（2）筒各部位尺寸检查6 .校脸用仪器（1）游线卡尺量程30Omm,分度值0.02mm（2）钢直尺量程50Omm,分度值Imm（3）直角尺四、校验方法7 .外观检查目测检交：内壁是否光滑.有无凹凸部位。8 .用钢直尺测量两个把手是否在筒外三分之二高度处。底面和顶面是否平行并与锥体轴线垂直,测量捣棒长度。9 .用游标卡尺测量筒壁厚度及捣棒直径.准确至0.1mm；测量筒底及顶部的直径和高度尺寸，各部位应测量三点，取其算术平均值，准确至ImnK10 .用直角尺量测底面.顶面是否与筒轴线垂直。五、校验结果全部检脸项目结果的应填写校骁证书。全部项目合格,在结论栏内填写''合格”；任一项目不合格时，校般结论为“不合格”，并给出不合格项目的数值。六、校验周期校驶周期为一年。注：本方法摘自铁道部铁路工程试验专用仪器校验方法讥附录1烟落筒校限记录送就单位仪器编号校验号项目校验数据.:一、外观检查1 .内壁：2 .底面和顶面3 .底面与锥体轴线：4 .顶面与链体轴线：5 .手把、脚踏板：6 .据棒二、筒各部位尺寸1 .§i?(1)(2)(3)平均2 .底部亶径(1)_.<2)(3)_平均_3 .顶部直径(1)(2)(3)平均4 .高度(1)<2)(3)平均5 .捣棒长度6 .珞棒直径核验员年月E1.三、校验结论:校就员校教日期混凝土及砂浆试模校验方法本方法适用于新购和使用中的各种混凝土、砂浆试模的校验。一、技术要求1 .阻成模腔的各平面应刨光，其不平度应不大于0.05mm。2 .承压面与相邻面的不垂直度不应超过±0.5度。3.模型的内部尺寸试模尺寸(mm)边长I(X)X1.(X)XI(X)1.(X)±().2nm150×I5O×I5O15O±O.2mn2(X)×2(X)×2(X)2(X)±0.4nn100×1.00×3100±0.2mm300±0.4mm100×100×41.(X)±0.2nrn4(X)±0.4nm100×100×5I5100±0.2mm5I5+O.4nm150×1.50150÷0.2mm1.50±0.2mm70.7X70.7×70.770.2÷0.2mn二、校验项目及仪器4 .校验项目(1)外观检查(2)试模内部尺寸的测量5 .校验用仪器(1)万能角度尺(2)游标卡尺：量程300mm,分度值002mm.(3)塞尺(4)钢直尺：量程300mm,分度值Imm三、校腺方法6 .用万能角度尺测量各种模型内部各相邻的不垂直度。各相邻面选择不同部位测量两点，取算术平均值,准确至0.1度。7 .用钢直尺和塞尺在各种模型的两垂直的方向上量测模型内部表面的不平度,取算术平均值。8 .用游标卡尺测量各种模型内部的尺寸，在每个方向上选择三个测点，取算术平均值，准确至0.1mm。四、校验结果处理全部校验项目结束后,应填写校脸证书。全部项目合格，在结论栏内填写“合格”：任一项目不合格时，校验结枪为“不合格”，并给出不合格项目的数值。五、校嘛周期校验周期为一年。注：本方法摘自铁道部铁路工程试验专用仪器校验方法讥附录1混凝土及砂浆试模校验记录送就单位仪器编号校胎号项目校验数据结果一、不平£度1、A面(1)(2)(3)平均2. B面(I)(2)(3)平均3. C面(1>(2)(3)平均4. D面(I)(2)(3)平均5. E面(1)(2)(3)平均*%相邻面不垂直度1. AB(1)(2)(3)平均2. AD(I)(2)(3)平均3. CD(1)(2)(3)平均4. CB(1)(2)(3)平均5. AE(I)(2)(3)平均6. BE(I)(2)(3)平均7. CE(D(2)(3)平均8. DE(I)(2)(3)平均模温各部尺寸长（mm）宽(mm)高（Inm）(1)平均(1)Q)(3)平均(1)平均校验结论:校黔员核脸员校超日期年月0有效期至年月日
