热电厂电气运行规程.docx

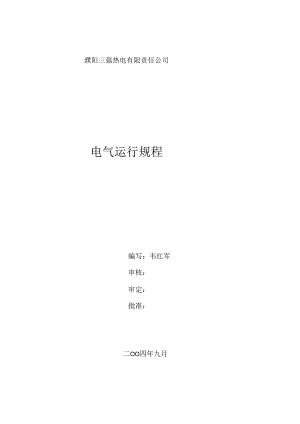

濮阳三强热电有限责任公司电气运行规程编写：韦红军审核：审定：批准：二OO四年九月1发电机运行规程1.1 发电机的正常运行1.2 发电机励磁系统的正常运行1.3 水内冷系统的正常运行1.4 指挥信号系统1.5 发电机绝缘电阻的规定1.6 发电机正常运行中的监视、检查和维护1.7 发电机变压器组的正常操作1.8 发电机的不正常运行与事故处理2变压器运行规程2.1 变压器的技术规范2.2 2变压器的运行2.3 变压器的运行2.4 变压器的正常操作2.5 变压器的正常操作2.6 变压器的不正常运行与事故处理3I1.OKV输配电装置运行规程3.1 I1.oKV输配电装置的运行方式3.2 I1.OKV配电装置的操作3.3 IIoKV配电装置的运行检查与维护3.4 I1.OKV输配电装置的不正常运行与事故处理4厂用配用装置及电动机运行规程1.1 厂用配电装置的正常运行方式1.2 厂用配电装置的操作1.3 厂用电系统的运行维护和检查1.4 厂用系统的不正常运行方式及事故处理5直流系统运行规程5. 1直流系统设备技术规范5.1 直流系统运行、维护、操作5.2 直流系统的异常运行事故处理6继电保护及自动装置运行规程6. 1总则6.1 IIOKV线路保护6.31 IOKV母线保护6.32 电机-变压器组保护6.33 用电系统保护6.34 动装置7电气运行管理制度6.35 接班制度6.36 备定期试验和切换制度6.37 回检查制度6.38 气运行岗位责任制6.39 作票和操作票的管理规定6.40 备缺陷管理制度6.41 故处理6.42 行管理制度8附录附录1JJ-22型晶体管短线距离保护装置的原理附录2J1.-I1.D型零序电流方向保护装置原理附录3JGB-I1.D晶体管高频闭锁保护装置.原理附录4JCC-I1.D晶体三相一次市合闸装置原理附录5WG1.-12F型故障录波装置原理附录6KK1.-4/B自动调整励磁装置原理附录7WCF-Io微机充电、浮充装置原理附录86KV、380V各段及化水段配电室、开关、刀闸位置图附录9辅助电动门规范附录10辅机电动机规范附录UIIOKV油开关、隔离开关规范发电机运行规程1概述1.1 我厂#1、#2、#3、发电机均为上海电机厂生产的QFS-6O2型双水内冷发电机，配套励磁机均为Z1.G-550-30型直流励磁机。发电机定子和转子线圈均为内部通水直接冷却，冷却水为除盐水。发电机铁芯为空气冷却方式，空冷器冷却水来自汽机循环水。1.2 发电机及励磁机在额定参数范围内可以长期连续运行。1.3 发电机及励磁机铭牌参数参见表1。表1发电机及励磁机铭牌参数表发电机铭牌参数额定容量Se75000KVA额定功率Pe60000KW额定电压Ue6300V额定电流I。6870A额定功率因数0.8（滞相）额定转速3000rmin额定频率fe50Hz定子接线方式Y额定效率98.2%空载转子电压75V空载转子电流500A满载转子电压225V满载转子电流13IOA定子进水压力0.3MPa转子进水压力0.1-0.3MPa定子冷却水流量14TH定子进水温度+207(TC最高进风温度40C转子冷却水流盘14TH定子相数3励磁机铭牌参数额定容限550KW额定电压300V额定电流1832A额定转速3000rmin励磁方式自（并）励主极对数3副极对数3换向极对数32发电机的正常运行2.1 电压变动时发电机的运行2.1.1 发电机运行中电压变动范围在额定电压的±51.（即5985V6615V）以内，而且功率因数为额定值时，其额定容量不变。2.1.2 发电机连续运行的最高允许电压不得超过额定值的UOM即6900V）.连续运行的最低允许电压不得低于额定值的90%（即5700V）。2.1.3 发电机电压低于额定值的95W1.j,定了电流长期允许值不得超过额定值的105%（UJ7211A）2.2 频率变动时发电机的运行2.2.1 电网频率允许变动的正常范用是50±0.2Hz。频率在正常范围内变动时，应按调度卜达的负荷曲线运行。2.2.2 电网领率变动超出正常范围时，应按值长命令及时调整机组出力，以便电网频率恢更正常变动范围。2.2.3 我公司孤网运行时，应以公司长保厂用电措施为原则进行处理，值班人员应精心调整发电机有功功率，确保孤网频率在正常范国内变动。2.3 功率因数变动时发电机的运行2.3.1 在有功功率低于额定值时，发电机可以在低于额定功率因数下运行，但转子电流不得超过额定值。2.3.2 3.2发电机运行中的最高功率因数不得超过0.98（滞相），以保证机组的动态稳定性。2.3.3 在系统电压允许的情况下，发电机允许进相低励磁运行，但应在做过进相运行试验后按试验结果限额进相运行,否则不得进相运行。2.3.4 发电机进相运行时,自动调整励磁装置必须良好投入。2.4 风温变动时发电机的运行。2. 4.1发电机的冷却空气进风温度一般不得高于+40cC,最低以空冷耦不结露为限，一般不宜低于+20七。2. 4.2发电机两端的入风温差不宜高于±3C,进、出风温差不得大于25C2.3.3 当发电机进风温度高于40C时，定了电流的允许值应按表2规定的原则处理。表2进风温度高于额定值时定T-电流的允许值进风温度（C）每升高Ic定子电流比额定值战少（%）40'451.545'502.050'553.02.4.4发电机进风温度最高不允许超过55C。2.4.5 当发电机进风温度低于额定值时，定子、转了电流允许适当地升高，一般每降低IC允许定子电流升高额定值的05%,如果进风温度低于30*C,电流值不允许再开而。2.4.6 一般情况下发电机的定子、转子电流不允许超过额定值，异常运行时不得超过2.1.3和2.4.5中的规定。3发电机励磁系统的正常运行3. 1我厂#1、#2、#3发电机工作励磁机的励磁方式为自（并）励，备用励磁机的励磁方式为它励。3.4 正常情况下，发电机由各自的工作励磁机提供励磁电流,备用励磁机应处于良好备用状态。3.5 发电机自动调整励磁装置的运行3.3.1 我公司发电机自动调整励破装置是南京博望公司生产的KK1.-4B型自动调整励磁装置。该装置由自动单元和手动单元组成，自动和手动单元公用一套移相触发单元和可控硅三相全控桥。该装置还具有低励限制、失励切换、转子过流限制、过励切换、转了电压过压切换和PT熔丝熔断保护等各种限制保护功能，确保装设的安全可靠运行。3.3.2 发电机正常运行时，自动调整励磁装置必须良好投入运行，否则发电机不允许长期运行。3.3.3 KK1.TB装置的运行方式有“自动”和“手动”两种。正常运行方式为“自动”方式，“手动”方式是作为自动单元故障时的一种过渡运行方式，不允许作为长期运行方式运行。3.3.4 发电机自动调整装置投入运行时，共磁场变阻器RC必须固定在整定位置（即1.1倍的发电机空载额定电压位置）良好备用1.1.1 3.5发电机自动调整励磁装置投入运行时,继电强励不起作用，系统事故情况下由KK1.-4B装置本身提供1.8倍的强励功能。3.3.6 KK1.-4B装置的正常输出电流一般在2A6A,发电机空载额定电压时的输出电流约为2.16A.发电机满载额定电压时的输出电流约为6.5A。3.3.7 KK1.-4B装宜的手动给定电压表正常情况下应与P1D（“比例-积分-微分”运算电路）电压表的指示相同，约为1V3V.3.3.8 KK1.<B装置设置有自动跟踪回路，以防止在装置状态切换时产生无功或电压冲击，在发电机空载额定到满载额定的范附内跟踪回路接通，在发电机低于空载额定或高于满载额定时跟踪回路断开。3.3.9 当发电机磁场变阻器Rc运行时，KK1.-4B装翼的自动单元跟踪Rc;当KK1.7B装置运行在“自动”状态时，手动单元跟踪自动单元。3.3.10 10无特殊情况下，在发电机启、停过程中不得将KK1.-4B装置退出正常运行。3.3.11 KK1.-4B装置良好备用时面板显示情况3.3.11.1 +15V,-15V,24Vk24V11稳压电源指示灯灭;3.3.11.2 +15V.-15V,24VK24V11开关电源指示灯亮;3.3.11.3 两块SD-H板上“卜.限”指示灯均亮：3.3.11.4 南侧SD-I板上”、“K6”指示灯均亮：3.3.11.5 MMX板上“脉冲消失信号”指示灯亮，S开关打至“投入”位置：3.3.11.6 -1.CB-板上量测变A、C相均投“负调差”位置：3.3.11.7 -PID"板上“微分”、“积分”开关均打至“投入”位置：3.3.11.8 装置上“状态切换开关”投在“自动”位置；3.3.12KK1.-4B装宜正常投入运行时面板显示情况3.3.12.1 +15V、/5V、24Vk24Vn稳压电源指示灯亮；3.3.12.2 +I5V.-I5V.24Vr.24Va开关电源指示灯亮；3.3.12.3 北侧“SEM"板上'K"、“KS"、指示灯亮；3.3.12.4 “MMX”板上“空载”指示灯亮，S开关打至“投入”位置；3.3.12.5-1.CBw板上量测变A、C、相均投“负调差”位置。3.3.12.6PID'*板上“微分”、“积分”开关均打至“投入”位置。3.3.12.7装置上“状态切换开关”投在“自动”位置。3313KK1.-4B装置发生下列情况之一，运行人员应及时检查并尽快恢更正常运行状态，必要时汇报值长通知检修部处理。3.3.13.1当KK1.-4B装置任一可控硅的触发脉冲消失时，装置发生“脉冲消失”信号。3.3.13.2当发电机强励动作转子电压超过整定值（1.8倍的转子额定电压）时，强励限制回路使调节器立即减磁。当发电机转子电压超过切换整定值。倍的转了额定电压）时，强励切换回路动作将KK1.TB装设由自动瞬时切换倒手动运行状态。3.3.13.3当转子电流超过1.1倍的额定值时转了过流限制电路动作，经定的延时后招发电机转子电流限制在1.05倍的额定电流值，并发出“过流限制”信号。转子过流限制回路的反时限特性整定是1.8倍的动作时间为15秒,当由于装置故障等原因造成发电机误强励，励磁电流达到1.7倍额定电流时，经一定延时后装置由自动切换到手动运行状态。3.3.13.4当发电机励磁电流低;整定值（发电机空载额定电压时的转子电流值）时，低励限制动作，调节器按无功闭环调节，调节规律是比例调节。如果发电机励磁电流进一步降低时，则切换电路动作装芭由自动切换到手动运行状态。3.3.13.5当调压PT高压侧熔断器熔断时，PT烙丝熔断保护启动，限制综合放大器的输出并将装置由自动切换到手动运行状态，防止发生误强励。而仪用PT熔断器熔断时，该保护不会出动。3.4 发电机强行励磁的运行3.4.1 #1、#2、#3发电机的KK1.-4B装置本身均设有强励功能，同时当发电机磁场变阻器RC或备用励磁机运行时均设有继电强励装置。3.4.2 运行中的发电机强励装置必须正常投入运行,确实需退出强励装置时，应请示值长。3.4.3 工作励磁机运行时应将强励切换开关3ZK切至“工励”位置，备用励磁机运行时应将3ZK切至“备励”位置。3.4.4 发电机解列前应将继电强励装置退出，将强励切换开关3ZK切至“断开”位置。3.4.5 KK1.-4B装置本身的强励动作时，无须人为干预，15秒后装置自动切换到手动运行状态。若15秒后装置不切换，应将装置上“状态切换开关”切至“手动”位置。3.4.6 4.6继电强励动作时,15秒内不得干涉其行为，15杪后如果不返回，应立即将强励切换开关3ZK切至“断开”位胃,，切除继电强励，防止发电机转子长时问过负荷而受损。3.5 备用励磁机的运行1 .5.1工作励戚机发生下列故障之一时，应请示值长切换至备用励礴机运行。3 .5.1.1工作励礴机不能升起电压，而且在短时间内无法恢发。1.1.1.1 5.1.2_E作励磁机整流子冒火严重，经处理无效3.5.1.3 工作励磁机振动大，运行中无法处理。3.5.1.4 工作励磁机由于过载等原因造成线圈烧坏。3.5.1.5 5.2备用励磁机工作时的操作顺序及注意事项3.5.1.6 1备用励磁机只允许代替一台工作励磁M行。3.5.2.2 晶用励礴机工作时，发电机自动周整励窿装置不能投入运行。3.5.2.3 5.2.3备用励感机工作时，只能用中央信号控制屏上备用励磁机磁场变阻器RC的“升高”、“降低”按钮来调整发电机的电压和无功。3.5.2.4 品用励磁机工作时，应将发电机强励切换开关3ZK切至“备用”位置3.5.2.5 备用励磁机J2作时，KK1.-4B装置上的继电强励直流电源不得停电。3.5.3备用励磁机处广备用状态时，备用励磁机屏上到各发电机励磁小间的刀闸“备励-X”均应断开，各发电机励磁小间的备励刀间“备励X”也均应断开。1.1.1.2 5.4工作励磁机运行倒为备用励破机运行的操作步骤1.1.1.3 1检杳备用励磁机系统完好，绝缘合格。3.5.4.2 检杳备用励磁机磁场变阻器RC在电阻最大位置（即降压极限位置）.3.5.4.3 上备用励磁机侧的“备励-X”刀ff1.（X代表I、IH、I）。3.5.4.4 合上备励电动机开关。3.5.4.5 合上备励调压电源开关。3.5.4.6 调整备用励酸机的“升高”、“降低”按钮，使备用励磁机电压较励磁机电压高出5%10%.3.5.4.7 将发电机强励开关3ZK切至“退出”位置.3.5.4.8 将主励磁机的自动谓节物磁装盥KK1.TB退出，将开关2QK切至“切除”位置，投入主励磁场变阻RC运行。（注意：由于RC处于11倍的发电机额定电压处，所以发电机无功要有波动，切至主励磁机的RC运行时，运行人员应根据发电机的无功和电压情况及时调整Rc）3.5.4.9 核对主励磁机与备用物磁机极性一致.3.5.4.10 4.10快速合上发电机侧备励刀例“备励X”，3.5.4.11立即断开发电机“主励X”刀闸。3.5.4.12调整备用励磁机磁场变阻器Rc,使发电机无功和电压正常.3.5.4.13将发电机强励开关3ZK切至“备励”位置.3.5.4.14将主励微机磁场变阻器RC退至降压极限位置.3.5.5由备用励磁机运行倒为主励机运行的操作步骤3.5.5.1检杳主励磁机系统完好.3.5.5.2检查自动调整励磁装置完好.3.5.5.3用主励横机祗场变用器Rc将主励磁机的电压升高至较备用物磁机电压高出5%10%.3.5.5.4核对主励横机与备用励磁机的电压极性一致。3.5,5.5将发电机强励开关3ZK切至“断开”位置，3.5.5.6快速合上发电机“主励X”刀闸。3.5.5.7立即断开“备励X”刀伸J.3.5.5.8调整发电机主励破机减场变阻器RC使发电机无功和电压正常.3.5.5.9将发电机强励开关3ZK切至“工鼠T位置。3.5.5.10投入发电机自动调节励磁装置。3.5.5.11将招用励磁机磁场变阻器RC退至降压极限位置，3.5.5.12断开备用励磁机网压电源开关。3.5.5.13断开停励电动机开关。3.5.5.14将主励磁场变阻器RC调至整定位置.3.5.5.15断开备用励磁机恻的“备用-X”刀闸.3.5.6灭破开关的运行。1.1.1.1 1我公司外、42、口3发电机灭磁开关均采用了DM2/500/50型灭磁开关.1.1.1.2 励磁机灭磁开关1.MK与MK联动，合上MK时1.MK必须联动合上，否则发电机、励磁机的额定电压建立不起来.1.1.1.3 由于1.MK是带机械闭锁的接触器,在发电机并网时，1.MK合不上而在短时间内不能恢复时，可手动将1.MK合上，同样1.MK不能随MK联跳时，也可手动就地将其打跳，4水内冷系统的正常运行1.1 1我公司#1、#2、#3发电机均为双水内冷发电机,发电机定子、转子线圈均为水内冷却方式。1.2 每台发电机配有两台冷水泵，正常运行方式是：一台运行，一台联动备用。1.3 水内冷系统的运行参数：4.3. 1定子冷却水进水压力正常情况应在0.2'0.3MPa之间，奴岛不能超过0.4MPt1,最低不得低于0.15MPh.4.3.2转f进水压力正常情况应在0.1.'03MPa之间，最高不斛超过0.3MPG最低不得低TO.05MPa。4. 3.3发电机定子和转子进水温度不得超过40C,出水温度不得超过8(C,进水最低温度以发电机定子和转子线圈不结露为眼，但不得低于IOC。4.4 进入发电机定子和转子线圈的内冷水水质应符合如下条件4.4.1 水质透明纯净，无机械混合物.4.4.220 TC时水的电导率为0.5、1.5scm,4.4.221 硬度W10.5mmo1.升。4.4.222 PH值在6.88的范困内。4.5 发电机在正常冷却条件下以额定负荷运行时，各部分允许最高温度及允许最高温升不得超过表3规定值：表3正常梢况下发电机各部分允许最高温度及允许最高温升部位、限额允许城高温度CC)允许温升CC)测量元件定子铁芯挽部140电阻测温元件定子铁芯齿部120电阻测温元件定子线圈90电阻测温元件定子线子出水8545温度计定子线子出水8545温度计定子端部冷却元件出水8040温度计轴承出油701530温度计5指挥信号系统5.1 指挥信号是电气主控室与汽机控制室之间联系指挥的声光信号。5.2 指挥信号系统的使用规定：5.2.1 每次只能发出个命令或通告信号，同时必须与“注意”信号起发。5.2.2 收到信号后，如无特殊情况应立即复归声光信号并执行。5.2.3 发错信号后，应及时补发“更改命令”信号，待对方复归后，再发正确的信号。1.1.1 于重要信号，如“机器危险”、“停机”等，必须有两个以上的人看清楚，汇报值长，执行命令后再互归。5.2.5 信号或命令发出后，根据有关表记的指示，监视命令的执行情况。5.2.6 每天零点班在接班半小时内要进行信号系统的互发试验，试验前要先电话联系。5.2.7 如果声光信号有故障，应作好记录并汇报值长通知同志检修部处理。5.3指挥信号的含义5.3.1 电气发往汽机的信号。1.1 .1.1“注意”召唤信号。无论发什么信号，均应先发此信号。5.3 .1.2“增加”操作信号。表示电气要求增加发电机负荷，如果汽机认为可以增加时，应及时匏归信号，否则必须电话通知值长或电气运行人员。每一个“增加”信号，可增加发电机有功负荷2M5.3.1.3“减少”操作信号，表示电气要求减少发电机有功负荷，如果汽机认为可以减少时，应及时复归信号，否则应电话通知值长或电气运行值班人反。每一个“减少”信号，可减少发电机有功负荷2MW。5.3.1.4“已并列”通告信号，通知汽机运行值班员，发电机变压器组已经与系统电网并列。5.3.1.5“已解列”通告信号，通知汽机运行值班员，发电机变压器组已经与系统电网解列。5.3.1.6“停机”通告信号。通知汽机运行值班员可以进行停机操作.5.3.1.7“电话”通告信号。通知汽机运行值班人员接电话。5.3.1.8“更改命令”纠错信号，表示原发信号有误，待汽机运行值班人员更归后重发信号，而汽机一方应按重发的信号执行。5.3.2汽机发往电气的信号5.3.2.1“注意”召唤信号。无论发什么信号，均应先发此信号。5.3.2.2“可并列”操作信号。通知电气运行值班员汽机已达到可并列条件，可以进行并列操作。5.3.2.3“减负荷”操作信号，汽机运行值班员根据汽机运行状况，需要电气运行值班人员减少发电机有功负荷，每一个“减负荷”信号，可减少有功负荷2MW,5.3.2.4“汽机调整”.通告信号。通知电气运行值班人员不要调整发电机有功负荷。汽机运行值班人员正根据汽机的实际状况进行调整，此时，电气运行值班人员应通过表计监视发电机的运行状况。5.3.2.5 “机器危险”.告警信号，表示汽轮机或发电机发生严重故障，需要立即解列发电机变压器组。电气运行值班人员收到信号后，应立即汇报值长确认后,解列发电机变压器组，并向汽机发“注意-已解列”信号。5.3.2.6 “更改命令”.纠错信号。表示原发信号有误，待电气运行值班人员更归后重发正确信号，电气值班人员按重发信号执行。6发电机绝缘电阻的规定5.3.2.7 启动前应测量发电机定子及励磁回路的绝缘电阻并作好记录。6.2发电机定子绝缘电阻的测量。6.2.1 发电机定子线圈无水时用250OV摇表测量，在75C时绝缘电阻R75应不小于6.2.2 .其它温度下绝缘电阻用如下公式计算：Rt=R%X2'；(MQ),其中：为测量时的温度；Ri为TC时的线圈绝缘电阻.6.2.3 在发电机定子线圈内水未干的情况下，应用ZC-37型250OV水冷电机绝缘电阻测生仪进行测量。6.3 发电机转子绝缘电阻的测珏1 .3.1发电机转了线圈无水时用500V摇表测量，绝缘电阻不得低于IMQ(20C)。6 .3.2在发电机转子线网水未吹卜的情况下，用万用表进行测量，绝缘电阻值不应小于2KQ,6.4 在带有连接在该发电机定子回路不能用隔离开关断开的各种电气设备测量发电机定子回路绝缘电阻时，其绝缘电阻应和前次测盘结果变化不大，若绝缘电阻值降到历年正常值的1/31/5以卜时，应查明原因。7发电机检修后启动前的检查和试验7.1 发电机检修后启动前的检查7.1.1 检修后的发电机，启动前应终结并收回全部有关的工作票，应有检修人员的清晰完整的检修交待记录，应拆除全部安措和临时遮拦，恢电常设遮拦。7.1.2 检修后的发电机、励磁机、主变及相应的二次设备和继电保护装置，均应有合格的试验报告。7.1.3 大修中进行的技术改造应有设备异动报告，并交运行值班人员熟悉。7.1.4 开机前要对发电机变压器系统及附属设备进行全部检查，主要包括以下内容：1.1.1.1 I定子、转子冷却水压力正常，水质合格，1.1.1.2 整流子和滑环清洁，电刷、刷架和刷握牢固完好。1.1.1.3 1.4.3从窥视孔检隹发电机定子、转子线圈无渗漏，引水管无变形，端部绑线垫块牢固完好。1.1.1.4 1.4.4发电机中性点及引线上无杂物，各部连接完好，周围环境清洁。1.1.1.5 核对发电机冷却系统的测量装置、温度表指示正确。1.1.1.6 空冷器室内应清洁严密，无杂物，不漏风，无积水。1.1.1.7 主励刀闸、灭磁开关及其操作机构完好。1.1.1.8 励磁屏内清洁无杂物，连接线正确牢固.1.1.1.9 发电机仪用PT、调IEPTx避雷器、KK1.TA/B机端变压器周I制清洁无杂物，设备无渗漏、无损坏，连线正确牢固，闭锁系统正常。1.1.1.10 主变周围清洁无妨碍送电物，其冷却系统完好。1.1.1.11 油开关间隔清洁无妨碍送电物，开关试验合格，CY4液压机构完好，CT油位正常.1.1.1.12 发电机自动调整励磁装置完好，试验合格，符合投运条件。1.1.1.13 发电机磁场变阻器RC接触良好，标示清晰，调节灵活。1.1.1.14 发电机变压器系统表计齐全完好。1.1.1.15 发电机变压器组保护压板标示清晰，投入正确。1.1.1.16 发电机变压器组控制回路完好，灯光指示正确。1.1.1.17 与发变组有关的中央信号系统完好，声光指示正确。1.1.1.18 联系指挥信号系统完好。7.2发电机检修后启动前的试验7.2.1 机组启动前的试验按如下项F1.进行7.2.1.1 主油开关利灭磁开关（MK）分合闸试验.7.2.1.2 检修后的发电机变压器组保护及自动装置整组动作模拟试验。7.2.1.3灭磁开关Qno联跳主油开关试验及主油开关联跳高压厂用电源开关试验。7.2.1.4调速器和磁场变阻谣伺服电机试转试验。7.2.1.5汽机事故按钮跳闸试验。按下汽机事故按钮，应跳灭磁开关、主油开关和高压厂用电源开关，汽机发“主油开关跳间”、“发电机内部故障”信号，同时关I田主汽门和抽汽逆止阀7.2.1.6主汽门信号试验。合上发电机灭磁开关（MK）.汽机关闭主汽门，发变组控制屏应发“主汽门关闭”信号。7.2.1.7断水试验。汽机停发电机定子和转子冷却水.发变组控制屏发“发电机断水”信号（瞬时），延时30秒后动作于发电机跳间。7.2,1.8指挥信号试验。7.2.2由电气和汽机联合进行的试验，由值长统一协调联系进行。8发电机运行中的监视、检查与维护8.1 由汽机冲转开始即应认为发电机及其全部一、二次设备均已带电，禁止在一、二次设备和回路上工作（启动中的试验工作除外）。8.2 运行中发电机的监视与检查项目如下：8.2.1 发电机定子线圈及铁芯温度。8.2.2 定子、转子冷却水压力、流量和进出水温度。8.23 空冷器进出水温度和压力。8.24 4发电机进出风温度。8.2.5发电机滑环、励戚机整流了和电刷的捡查，每班不少于四次，检查内容包括以下各方面：8.2.5.1 整流子和滑环电刷冒火情况。8.2.5.2 电刷在刷握内有无摆动或卡涩现象，电刷在刷握内应能上下起落自由。1.1.1.1 2.5.3电刷接触是否紧密良好，刷辨是否完整，压线螺丝是否松动，压簧的压力是否正常，是否有断簧、断辨和碰触机壳现象。1.1.1.4 电刷可使用长度不得短其有效长度5mm,接触面积在仃效面积的70$以上。1.1.1.5 更换电刷时应穿绝缘;鞋，使用绝绛工具，同一刷架上不能同时更换二块以上电刷，新电刷要经研磨后才能更换，并且新旧电刷、压簧的牌子和型号必须一致。1.1.1.6 整流子、滑环运行中表面温度不得超过120C。8.2.6 发电机PT是否渗漏油，是否发热，有无放电声音，PT刀闸、一、二次熔断器是否接触良好。8.2.7 KK1.-4B机端变压器是否良好，高压侧刀闸、熔断罂、引线是否接触良好。8.2.8 灭磁屏内设备是否正常，有无连接松动、发热现软。8.2.9 定子和转了有无漏水、结露现软，空冷潺有无漏水和堵塞现象。8.2.10 发电机振动有无明显变化，是否超过运行值，发电机有无明显杂音。8.2.11 2.11发电机定子电流、电压，转子电流、电压，发电机有功、无功和自动调节励磁装置的输出电流等参数是否摆动或严重不平衡。8.2.12 继电保护运行是否良好，继电器有无严重发热现象，电压、电流继电器是否抖动严重，投切压板是否接触良好，位置是否正确。8.2.13 发电机的三相定子电流、机端电压、有功负荷、无功负荷、转子电流、转子电压、转子正负时地电压、KK1.yB装置输出电流等参数必须每小时记录一次（整点记录），并记入相应的运行报表内。9发电机变压器组的正常操作8.2.14 变压器组的复备操作9.1.1 我公司的正常运行方式是发电机与主变单元制运行,故一般情况卜发电机与相应的主变应同时夏备。9.1.2 完全备用中的发电机不允许做任何操作和试验。9.1.3 发电机变压器组梵备操作步骤如下9.1.4 1.3.1发变组系统的所有工作票全部收回，安措全部拆除。9.13.2 发变组系统一、二次回路上均无工作，所有设备均可投运。9.13.3 3发变组系统无防碍送电物，周用环境清洁。9.13.4 4发电机和主变压瑞绝缘电阻合格。9.13.5 5合上发电机主励刀闸“主励X”。9.13.6 送上发电机灭磁开关MK的合闸电源。9.13.7 装上发电机灭磁开关MK的合闸电源熔断器（7RD、8RD）9.13.8 8合上发电机灭磁开关MK操作电源刀闸（在灭磁间内）°1.1.1.1 9装上发电机灭磁开关MK操作电源熔断器（5RD、6RD）9.1.3.10 装上就地励磁电压回路熔断器（IRD、2RD）。9.1.3.11 装上发电机调压PT（IYH）的一次高压熔断器。（注：#3机为2YH）9.1.3.12 合上发电机谢压PT（IYH）高压侧刀闸"OX-7F0（注：#3机为“03-711”）9.1.3.13 装上发电机仪用PT（2YH）的一次高压熔断器C（注：#3机为IYH）9.1.3.14 装上发电机仪用PT（2YH）二次恻熔断器。（注：#3机为IYH）9.1.3.15 合上发电机仪川PT（2YH）高压侧刀闸"0X-7II”。（注:#3机为“03-71”）9.1.3.16 装上发电机自动调整励磁装置KK1.-4B装置机端变压器一次高压熔断潞9.1.3.17 上发电机自动调整励磁装.置KK1.4B装置机端变压器高压侧刀闸“0卜8工9.1.3.18 装上发电机甲刀侧“0X-甲”操作电源熔断器。9.1.3.19 电动合上发电机甲刀闸“0X-甲”。9.1.3.20 取下发电机甲刀闸"0X-甲''操作电源熔电器。9.1.3.21 合上变压器中性点接地刀闸“电UX中地”。9.1.3.22 合上变压器I1.OKV侧母线刀间。9.1.3.23 合上主油开关CY4机构油泵电源刀闸o9.1.3.24 装上发电机变压耦组控制、信号和保护电源熔断器，9.1.3.25 合上发电机变压耦组直流电源开关。9.1.3.36 检查主油开关和灭磁开关灯光指示正两.9.1.3.37 将发电机变压器组保护压板正确投入。9.1.3.38 查发电机自动调整励磁装置KK1.-4B装置各路熔断瑞安装正确.9.1.3.39 送上发电机自动调整励磁装置KK1.4B装置直流电源，9.1.3.40 合上发电机自动调整励便装置KK1.WB装置内各电源开关。9.1.3.41 检查发电机自动调整励磁装置KK1.4AB装设面板指示正常。9.1.4发电机变压潞组复备操作注意事项：9.1.4.1 送PT1、二次熔断器时必须测量熔断器是否良好，测量熔断器与熔断器座接触是否良好。9.1.4.2 主变压器两路风扇电源必须都送至端子箱内，其中，甲路电源工作，乙路电源备用。9.1.43曳备博作后应检查疏场变阻器RC在降压极限位置。9.1.4.4应注意核对CY4液压机构的压力符合要求。9.2发电机的启动与升速9.2.1 发电机启动前定子和转子必须通入合格的冷却水。9.2.2 对于新安装或大修后的机组第一次启动时，升速应级慢,并随时倾听发电机的声音，枪杳机组振动是否正常。9.2.3 机组正常启动分阶段升速的时间如下：9.2.3.1 OrZmin至300500rmin为低速暖机，一般为10分钟：9.2.3.2 1.0-1.200rmin为中速暖机，一般为15分钟；9.23.3 过临界点后维持2400rmin左右为高速暖机一般为20分钟：9.23.4 4升速至3000rmin09.2.4发电机升速过程中，电机班检修人员和运行值班员均应进行下列检杳：9.2.4.1 倾听发电机运转声音是否正常：9.2.4.2 整流子和滑环的电刷有无卡涩或摇摆现象。9.2.4.3 接地电刷与发电机大轴接触是否良好，接触良好时大轴与电刷之间应无电压，否则有近20V的交流电压。9.2.4.4 定子和精子的冷却水乐力和流量是否正常。9.2.4.5 发电机进出风温是否正常，有无漏水，漏风或结露现象。93发电机的升压与并列9.3.1 发电机的升压9.3.1.1 我公司发电机的升压布下列三种方式：9.3.1.1.1 用磁场变阻器RC升压.93.1.1.2用自动调整励磁装置KK1.-4B手动升压。9.3.1.13用自动调整励磁装置KK1.4B自动快速升压。9.3.12正常情况下，应用自动调整励磁装置KK1.dB自动快速升压。大修后的发电机，应采用磁场变阻器RC升压或自动调整励磁装般KK1.4B手动升压。9.3.1.3用磁场变阻器RC升压步骤9.3.13.1检查磁场变阻器RC在降压极限位芭，1.1.1.1.1 3.2检杳KK1.4B装置投切开关2QK在“切除”位置。9.3.1.3.3 待汽机发来“注意一可并列”信号。9.3.1.3.4 合上发电机火磁开关YK。9.3.1.3.5 用RC调整按钮将发电机电压升至空载额定值.9.3.1.3.6 若KK1./B装芭正常，符合投云条件，可以将其投切开关2QK切至“投入”位置(也可以在发电机并网后执行)，将KK1.-4B装置投入运行。9.3.1.3.7 动调整励磁装置KK1.-4B手动升压步骤9.3.1.3.8 1.4.1检直磁场变阻器RC在降压极限位置。9.3.1.4.2检查KK1.-4B装置正常。9.3.1.4.3检查KK1.4B装置的1YB4YB6YB压板投入正常，5丫B、7YB、8YB压板断开。93.1.4.4将KK1.-4B装置投切开关2QK切至“投入”位置。9.3.1.4.5待汽机发来“注意一可并列”信号。93.1.4.6合上发电机火磁开关MK：9.3.1.4.7手动调整控制台上KK1.-4B装黄的“升高“或”降低“按钮，使发电机电压升至空载额定值。9.3.1.5用自动调整励磁装置KK1.4B自动快速升压步骤9.3.1.5.1检查磁场变阳器Re在降压极限位宜。1.1.1.1.1 3.1.5.2检查KK1.-4B装置正常。9.3.1.5.3 检杳KK1.4B装置柜上“KK1.-4B状态切换开关”打至“自动”位置。9.3.1.5.4 检查KK1.XB装置的1YB4YB6YB压板投入，5YB.7YB、8YB压板断开.9.3.1.5.5 将发电机控制屏上“KK1.4B装置投退开关(2QK)''切至“投入”位置。9.3.1.5.6 待汽机发来“注意一可并列”信号。9.3.1.5.7 投上5YB压板。9.3.1.5.8 合上发电机灭磁开关Mh9.3.1.5.9 大约35秒，发电机电压升至5000V。9.3.1.5.10 发电机电压稳定后，断开5YB压板.9.3.1.5.11 遍整控制台上的KK1.-4B装世“升高”或“降低”按钮.使发电机电压升至空载额定值。9.3.1.5.12 发电机的并列9.3.1.5.13 准同期并列的条件9.3.2.1.1发电机电压与系统电压相等。9.3.2.1.2发电机频率与系统频率相等。9.3.2.1.3发电机电压与系统电压的相位相同。93.2.2正常情况下，我公司发变组并网点为
