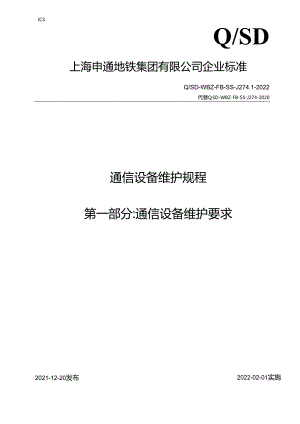

ICSQ/SD上海申通地铁集团有限公司企业标准Q/SD-WBZ-FB-SS-J274.1-2022代替Q,SD-WBZ-FB-SS-J274-2020通信设备维护规程第一部分:通信设备维护要求2021-12-20发布2022-02-01实施上海申通地铁集团有限公司上海地铁维护保障有限公司发布目次通信系统维护规程HII范围12规莅性引用文件13通信系统分类14传输系统24.1设备种类24.2维护方式及频次24.3维护内容24.4应填写质量记录表式35专用电话系统35.1设备种类35.2维护方式及嫉次35.3维护内容45.1应填写质量记录表式56公务电话系统66.1设备种类66. 2维护方式及猱次66.3 维护内容66.4 应埴耳质量记录表式87专用无线系统87.1 维护方式及版次87.2 维护内容97.3 应埴写质量记录表式158公安无线系统161.1 1维护方式及猱次161.2 维护内容161.3 应埴耳质量记录表式189消防无战系统189.1维护方式及版次189.2维护内容189.3应埴写侦第记录表式2010技术防范系统2010.1 维妒方大及频次2010.2 维护内容2110.3 应填写质量记录表式2311广播设备24U.1维护方式及频次2411.2 维护内容2411.3 应填写质量记录表式2612时间系统2612.1 设爵种类2612.2 维护的方式及频次2612.3 维护内容2612.4 4应填写演懵记录表式2813通信城路设符2813.1 设备种类2813.2 维妒的方式及频次2813.3 维护内容2813.4 应填写质量记录表式2914通信电源系统2914.1 设备种类2914.2 维护的方式及频次2914.3 维护内容3014.4 应填写防贵记录表式3215维护支持系蛟3315.1 维护的方式及频次3315.2 维护内容3315.3 应填写质量记录表式3416记点系统3416.1维护方式及频次3416.2 维护内容3416.3 应填写成筮记录表式3517附属设备3617.1 设备种类3617.2 维护的方式及频次3617.3 维护内容3617.4 应填写质埴记录表式37本标准根据GB/T1.1-2020规则进行编制.木标准代普QSD-WBZ-FB-SS-J274-2020£通信设备维护规程和Q/SD-WBZ-FB-SS-J227-2021£通信设备维护规程（14号线、15号线、18号线J,除编辑性修改外主要技术变化如下I洲除r乘客信息系统,乘客信息系统的独成册：一-合并既有线路与新三线（14号规、15号线、18号设维护作业相关要求一根据最新运营设施设备结构树大中小类划分对通信、乘齐信息设备；£新进行定义分类，并对部分设备维护内容进行补充、修改、优化：本标准的上海申通地赚团有限公M提出.本标准由上海申通地铁集团有限公司标准化室归口.木标准起点部n：上海中通地铁集团有限公司上海地铁维护保障有限公司。本标准主要审核人：魏宗浩、樊盈、袁志寿。本标准主要起草人：沙宏、张羽中、顾臻浩、杨建忠.赵晓朴、徐立煜、王盛、任唯、杜琦转、吴双飞、杨子贤、袁旭滨.通信系统维护规程1范固本标准规定了上海申通地铁集团有限公司（以下简称集团公司）通信系统中的传输系统、专用电话系统、公务电话系统、专川无线系统.消防无线系统、公安无线系统、技术防范系统、广播系统、时间系统、通信线路、通信电源系统、维护支持系统、记点系统、附属设备的维护周期、维护内容、维护要求等，本标准内规定的雉护频次为法本要求，现场可根据雄路和设备特点、设备运行质修等情况适当增加维护频次，遇暴雨、大风、田电、高温、低ifi等可能对设施设符及其所处环境有较大影响的情况时，应增加对设施设备和机房的巡检频次.本标准适用于集团公司管辖线路的上海轨道交通通信设备的维护工作.2规范性引用文件下列文件对于本标准的应用是必不可少的.凡是注日期的引用文件，仪所注日期的版本适用于本标准。凡是不注11期的引用文件，其最新版本（包括所有的修改单）适用于木标准，GB/T15831标点符号用法ISO80000（所有部分）Ift和单位IEC60027（所有部分电工技术用文字符号IEC80000所有部分也和单位3通信系统分类通信系统设备分类如下:a）传输系统：b）专用电话系统：C）公务电话系统（1）£用无战系统：e）消防无线系统行公安无线系统：g）技术防范系统：h）广播系统：i）时间系统：j）通伯线路：k）通信电源系统：1）维护支持系统：m）记点系统：n）附蚓设备.4传推系统4.1 设备种类通信传输设在主要包括以下几种制式：SDH传输设备、PcV设备、增强型MSTP传输设备、OTN传输设饴。按照功能分类主要分为城路传输与高速数据网.4.2 维护方式及频次维护方式及频次如下：a）巡检；1次/F1；b）日常养护：1次/月：c）集中维护：I次/年：d）检修；1）轮脩；1次/5年；2）故障修，e）调测：返修件谓测.4.3 维护内容4. 3.1巡检的维护内容如下：5. 3.2线路传输a）通过网管检杳传输设法系统运行状态；b）通过网管检查传愉设招的风扇状态：c）检查传输网管状态.<0通过网管检杳传输电源模块状态（如有）。4.3.3高速数据网（轨交总队节点现场巡检内容不做）a）现场检查高速网所有节点传输设备、数通设备系统运行状态：b）现场检食高速网所有节点传输设备的风图状态：c）现场检查高速网所有节点传输配套直流电源模块（若有）,>d）检查传情设备网管、数通设备网管状态.4.3.4日常养护的维护内容如下：4.3.4.1跷路传输a）现场检食传输设备机柜；b）现场检查传输设需运行状态：c）现场检查传给设自电源状态：d）现场检查传输设备的风扇状态：e）检在传输网管状态网元各板卡状态、告警信息等）.4.3.4,2高速数据网a）检查传怆网管、数通网管自动备份执行状态得b）呼出数通设法配置文件至网管终然。O传输设的'数通设符淋网济灰。4.3.5集中维护的雄护内容如下:4.3.5.1坡路传输a）通过网管爵份控制中心网管数据：b）通过网管备份车站网元数据：c）现场测试各类传输设备性能指标.4. 3.5.2高速数据网a）通过网管备份高速数据网传输设备密点及服务器数据,并导出至网管终端：b）测试传怆设备节点、数通设备节点性能指标：c）冽试离速数据网网络保护功能。4. 3.6桧修的内容如下：a）轮修：更换网管电脑、双标、犍盆：b）故障修：排杏故障点，更换故Mi件并调测，5. 3.7调测内容如下：a）现场测试返修件的功能：b）实裟室测试关键设备返修件的功能：c）建立侦保内返修记录。6. 4应填写质记录表式a）巡检表格如下：1）详见质St记录管理规范附录表A.OO1.控制中心通信机房巡检表（日B：2）详见质量记录管理规范附录表A.0043C大楼琮合机房（通信）巡检（日）：3）详见颇玳记录管理规范附录表A.（HOWC大楼路网核心欲设备巡检友（日）1）详见质砒记录管理规范附录表B.0064海速网设备巡检记录表（FB。b）日常养护表格如K：D详见质量记录管理规范附录表BOO1.传输设备巡检记录表月）:2）详见版疑记录管理规范附录表比007高速网设备日常养妒记录表（月.c）集中维护表格如下：1）详见质量记录管理规范冏录表B.002网管光性能测试记录表（年）$：2）详见质量记录管理规范附录表从003光箍机测试记录表年）：3）详见质量记录管理规范附录表比004以太网性能测试记录入（年）:I）详见质疑记录管理规范附录表B.005£传输设备在份记录表年3；5）详见质量记录管理规范冏录表B.008高透网设符笛份、性能检测家中维护记录表（年X；6）详见质量记录管理规范附录表B.009高速网网络保护集中维护记录表（年B.5专用电话系统5.1 设备种类专用电话系统设得主要包括以下几种制式：专用电话程控交换机、专用电话软交换.5.2 维护方式及频次城护方式及频次如下：a）巡检：1次/日（控制中心）,2次/周（1-13、16、17车站、基地），1月/次（14.15.18车站、基地）：b）日常笄护：I次/月：C）集中维护：1）集中维护h1次/年;2）集中维护2、3：1次/2年.d）检修：1）轮修：1次/5年：2）故障修，e）调测：返修件调测.5.3 维护内容5. 3.1巡检的内容如下：5. 3.1.1专用电话程控交换机a）目测检查程控交换机的控制单元状态、专用工器具.电源模块状态：b）检查设备机柜顶部风扇状态：c）检食程控交换机各子框和落板卡状态；（1）检查程控交换机所属录音系统、公议系统状袭：e）检查程控交换机的网管操作终端状态：f）检查调度台终渊设备.5.3. 1.2专用电话状交换a）检查设备机柜顶部风扇状态：b）简单检查软交换核心平台服务器状态：C）筒单检衽中继网关设备状密：<1）简单检查软交换核心调度模块眼务器状态：e）简单检查软交换核心网络设备状态：。简单检查软交换核心录音模坎服分器状态：g）检在战路核心网络设备状态：h）检查调度台终端设备。5.3.2日潴养护内容如下：5.3.2.1专用电话程控交换机a）清扫程控交换机机架、MDF限线架、录音设备、会议设备、网管终端：b）检食程控交换机各子框和各板卡状态；C）检杳调度服务器、会议服务器及录音服务器；d）检查及测试调度台、调度分机：e）检查程控交换机设备的台账.5.3. 2.2专用电话软交换a）清扫相关设备机架、MDF配线架：b）深入检查软交换核心平台服分器状态：c）深入检ft中继网关设备状态：d）深入检置软交换核心调度模块眼务涔状态；e）深入检查软交换核心网络设齐状态：f）深入检查软交换核心录音模块眼务湍状态：g）检查线路核心、车站、段场同络交换机状态：h）检食及测试调度台、调度分机：i）检杳相关设符的台账。5.3.3集中维护1内容如下：5. 3.3.1专用电话程控交换机a）登入网管查看告警：b）备份专用电话交换机的相关数据；C）中央控制单元及调度模块的主修切换。6. 3.3.2专用电话软交换a）份软交换核心平台服务器的相关数据；b）需份软交换核心调度模块眼务甥的相关数据；c）备份软交换核心网络设备的相关数据：d）备份软交换核心录音模块服分器的相关数据：e）在份线跖核心、车站、段场忖络交换机的相关数据；f）得份我路核心、车站、段场的接入网关及IP电话的相关数据。g）中维网关冗氽测试.5. 3.4集中维护2的内容如下：5.3,4.1专用电话软交换a）软交换平台及调度模块的容灾演练。5.3.5集中维护3的内容如下：5. 3,5.1专用电话软交换a）软交换网络备用链路的切换测试.5. 3.6检修的内容如下：a）轮修：更换网管电脑、取标、雄盘：b）故障修：排任故障点,更换故障件并调测.6. 3.7调测内容如下：a）现场泅试返修件的功能：b）实验室,测试关键设备返修件的功能：c）建立质保内返修记录。7. 4应填写质量记录表式内容如下：a）巡检表格如下：1）详见质量记录管理规范附录表A.001控制中心通信机房巡检表0）5：2）详见质At记录管理规范附录表A.002£控制中心调度大厅设备巡检记录表（日）：3）详见质疑记录管理规范附录表A.006E通信机房巡检表（三）：4）详见质量记录管理规范冏录表A.0033C大楼调度大厅巡检（日打：5）详见质量记录管理规范附录表A.0043C大楼综合机房（通信）巡检（日并:6>详见顶豉记录管理规范附录表A.010We大楼路网核心徼设备巡检表（日）.b）日行养护表格如下：1）详见质量记录管理规范冏录衣C.001电话设备巡检记录表（月）：c）集中维护衰格如下,D详见质Rt记录管理规范附录表C002M电话设备数据备份及主备冗余测试记录表（年）.6公务电话系统6.1 设备种类公务电话系统设在主要包括以下几种制式：公务电话程控交换机、公务电话软交换，6.2 维护方式及频次潍护方式及频次如下:a）巡检：1次/日（控制中心）,2次/周（1-13、16、17车站、基地）,I月/次（14.15.18车站、基地）：b）日常养护：I次/月：c）集中维护：3）集中推护h1次/半年:4） 集中维护2一次/年.d）检修：1）轮修：1次/5年：2）故障脩，e）遍测：近修件调测，6.3 维护内容6.4 3.1巡检的内容如下：6. 3.1.1公务电话程控交换机a）目测检查程控交换机的控制单元状态、专用工渊具、电源模块和蓄电池组状态：检查设备机柜顶部风扇状态：b）检育程控交换机各子框和各板卡状态：c）检杳程控交换机所属录音、会议和计费系统状态；d）检查程控交换机的网管操作终端状态：e）检查调度备用电话设符状态.6.3. 1.2公务电话较交换a）检查设备机柜顶部风扇状态：b）简单检查软交换核心平分极务5«状态：c）简单检查软交换核心网络设备状态：<0简单检杳软交换核心录音模块服务器状态；c）简单检杳软交换核心计费系统眼务甥状态；f）筒取检食践路核心网络设备状态：X）简单检查中继网关设招状态：h）检查网管操作终端状态：i）检查调度备用电话设备状态.6. 3.2日常养护内容如下：6.3.2.1公务电话程控交换机a）清扫程控交换机机架、MI）F配线架、录音设备、计费设备、会议设备、网管终端和舒电池组：b）检查交换机中继和各板卡状态：c）检杳计快、会议及录音服务器：（1）检查电肺话务员（若有）：e）检查及测试紧急电话、救援电话、站间宜通电话、行调备用电话：f）检杳相关设备的台账，6.3.2.2公务电话软交换a）清扫相关设备及机架：b）深入检查软交换核心平台服芬器状态：C）深入检衣软交换核心网络设备状态：（1）深入检查软交换核心录音模块眼务器状态；e）深入检查中继网关设的状态：f）深入检查计费系统设备状态：g）检杳电脑话务员若有：h）桂杳线路核心、车站、段场网络交换机状态；i）检查及测试紧急电话、救援电话、站间宜通电话、行调备用电话：j）检查相关设备的台账.6.3.3集中维护1内容如下：a）检查、清洁、测试轨旁电话：b）检查、清洁、测试接车电话.6.3.4集中维护2内容如下：6. 3.4.1公务电话程控交换机a）测试出、入中维、网内中继汇接功能：b）测试出、入中继迂回1路由功能：c）测试程控交换机的各项分机功能；（1）需价程控交换机及关联的各类数据：e）中央控制单元主招切换.6. 3,4.2公务电话软交换a）备份线路核心、车站、段场网络交换机的相关数据：b）名份线路核心、车站、段场的接入网关及IP电话的相关数据：c）中继网关冗余测试：<0测试出、入中维、网内中继汇接功能：e）测试出、入中继迂回路由功能：f）软交换平台的容灾演练。6.3.5检修的内容如下：a）轮修；更换网管电脑、双标、键做：b）故障脩：排查故障点，更换故障件并调测.6.3.6调测内容如下：a）现场测试返修件的功能：b）实脸室测试关键设需返修件的功能：c）建立质保内返修记录.6.4应填写质量记录表式内容如下:a）巡检表格如下：i详见质豉记录管理规范附录表AOO1.£控制中心通信机房巡检表（日）3:2）评她顽V记录管理规范附录表A002控制中心调度大厅设备巡检记录表（口）J；3）详见质量记录管理规范网录表A.0064通信机房巡检表（日）；4详见质St记录管理规范附录表A.003C3C大楼词发大厅巡检（日）：5详见质量记录管理规范附录表A.004C3C大楼综合机厉（通信）巡检日）：6）详见质量记录管理规范网录表A.010M3C大楼路网核心徼设备巡检衣（三）?。b）日常养护表格如下：1）详见质量记录管理规范附录表C001电话设备巡检记录表（月）：c）集中维护衣带如下：1）详见质朵记录管理规范附录表C002电话设在数据份及主备冗余测试记录表（年）？2）详见质量记录管理规范附录表C0。3轨旁电话、接车电话巡检记录表半年3：3）详见质fit记录管理规范附录表C.004电话分机功能检查记录表（年）：4）详见质显记录管理规范附录表C005交换机中继测试记录表（年）3：5）详见质设记录管理规范附录表C006交换机中继比回测试记录表年7专用无线系统7.1维护方式及频次维护方式及频次如下：a）巡检：1）巡检I：1次11（控制中心），2次/周（1-13、16车站）；1次/月（14、15、18车站；2）巡检2：3、4号线1次/日，1、2、5、6、7、8、9、H、12、13、16号线1次/4日，14、15、17、18号线1次/周.b）日常养护：1） 11常养护1:1次/月；2）日常养护2：1次/季度：c）集中维护：1）集中维护h1次/1年2）集中维护2；I次/2年：3）集中维护3：1次/3毋.d）检修：1）轮修h1次/3年:2）轮假2；1次/5年：3）轮脩3：根据临时生产计划和设备运行状态安排；4）故障修.e）调测：返修件词测.7.2维护内容7.2.1巡楼的内容如下：7.2.1.1TERTA集群a）中央设备（巡检1）:1）专用无线调度台设备依杳：检杳原装主机、：次开发主机、按键式操作终端、鹅预麦克、耳麦、脚踏板、键盘、鼠标、显示器等部件是否完整，外观有无损伤，二次开发常用主机需部署在现场或OCC班组库房备用：检查调度分组呼、列车通捕组呼叫功旎、处理列车注册注销功能、鹏颈麦克P1.T按键、按谨式调度台控制终端PTT按裸及屏悠PTT软帽工作是否正常；检点KVY切换原装和：次开发主机功能正常；悔者：次开发主机杀毒软件运行正常:2）主要交换、路由设备检查：检查交换机（SWI&SB2）、边界路由器BR）J1.FAU1.T灯是否有告警：检查两度台路由涔（CSR142）的主用状态，默认CSR1.为主用：3） CAD服务器（主备）检杳：检杳主备CM）服务器主机主机、显示器、KWk谈盘和尺标等部件是否完将：检查主需CAD服务器软件运行正常,主用CAD服务器界面上是否可以省到实时的短消息数据：主的CAD服务器主机杀催软件运行是否正常：检查词度分登陆状态是否正常：1）录音机（主备）检查：主备录音机切换；记录主机IP地址：记录录音主机CPv和内存占用率、连线连接状态、录音监听功能、回放功能、录音文件满足三个月存储期限、需用录音机状态、时钟同步测试：5）原袋网管主备检查：测试分就OCe与中心YS（）网管服务器ZI）S是否P1.NG通：检查网管软件是否可打开ZDS、UC5、ZONE1.ATCH；6）二次开发网管（主符）检查：检查主备网管主机'显示器、键盘和鼠标等部件是否完整：检查网管软件是否正常运行：检查网管主机上杀毒软件是否运行正常：查看网管上显示的基站、宜放站、时度台、CAD服务涔、录音机等设备状态，并记录故砥告警.b）3C,车站、信号楼通信机房、运转值班室、信号楼控制空设备（巡检D：1）专用无线调度台设符检查：检交原装主机、二次开发主机、按键式操作终端、心颈麦克、犍盘、鼠标、显示器等部件,工杏完整,外观有无损伤：检查调度分组呼、列车通播组呼1功能、处埋列车注册注销功能、鹅颈麦克Prr按键、按键式网度台控制终端PTT按键及屏得PTT软键工作是否正常：掾杳KYv切换原装和二次开发主机功能正常：检管：次开发主机杀毒软件运行正常：2）清洁并检查车库信号楼通信机房、运转值班室、信号楼控制室无线调度台、调度台工捽机机柜：3）进行呼叫通话试验，c）车我设爸（巡检2）：O进行呼叫通话试脸，外观及注册注销功能测试，并整好记录。d）手持台.固定台巡检D：1）手持台测试（由运营单位负货测试）：2）进行使用固定台终端进行呼叫通话试检.7.2.1.21.TE集群a）中央设备（巡检1）：1）直看核心网EPC电源状态、风朗状态、单板状态是否正常：2）查看核心网路由器（庇）、交换机（CE）电源状态、指示灯状态是否正整；3）查看网管告警信息.查百BBI、RRV运行状态：4）专用无线谢度台设备检百：检查调度台主机、鹅颈麦克、里面扬声器、头戴式耳麦、迸盘、R1.标、显示器等是否完整，外观有无损伤：检性调度台殂呼、列车通播功能、列车注册注精功能、心颈麦克PTT按键、屏尊PTT软漫工作是否正常.b）车站、信号楼通信机房、运转值班室、信号楼控制室设备（巡检D1）专用无钱调吱台设备检衣：检在调度台主机、露颈麦克、案面扬泡器、头戴式耳麦、键做、鼠标、显示器等是否完整，外观有无损伤：检肯调度台姐呼、列车通播功能、列车注册注销功能、鹅颈麦克PTT按犍、屏幕PTr软一工作是否正常：2）检查车站BBU面板指示灯状态.c）车载设法（巡检2）：1）进行呼叫通话试脸，外观及注册注销功能测试，并做好记录。d）手持台、固定台（巡检D，1）手持台测试（由运营单位负费测试）：2）进行使用固定台终端进行呼叫通话试缝。7.2.1.3集中录音（巡检1a）无线录音硬件MSO.：iC）s1）巡视检查录音服务器和硬做状态指示灯，判断服务器是否工作正常；2）巡觇检杳录音交换机的状态指示灯，判断交换机是否工作正常：b）无线录音软件（MSO）：D巡视检查录音备份软件CCKaCkUP状态，确保录音文件正常同步至3C；2）巡视检修录音接口程序1.admin状态，确认其与AIS连接在我；3）巡视检杳录音程序AUdi。Record状态，确认其在业务时间内持续工作录音；4）巡视检查录音客户筛查询软件告警状态,确认告*是否正常：c）集中录音软件301）巡视检杳录音自动缶份程序工作状态；2）巡视检杳录音查闻客户端工作状态3）巡视检查广播录音接口软件BcServer工作状态：4）巡视检查用于网闸录音推送软件FtPCOPy的工作状态：5）巡视检修公务、专用录音推送软件CCBaCkUP的工作状态；（1）高速和专用网络MSO.301）巡视检查高速网互联状态（NSO）:2）巡视检查集巾录音核心交换机互联工作状态30:3）巡视检修广播录音交换机各战跖光流路工作状态（30.7.2. 1.4接门监测巡检1a）检查接口监测系统客户崩运行情况、迸盘置标是否完好可用、接I监测客户端软件运行状态、检15服务器连接，杳看实时监测状态；b）杳看机房服务器设符服务器指示灯、风陶运行情况、服务器软件运行情况7.2.2日常养炉的内容如下：7.2.2.1TERTA集群a）中央设备日常养护1）:1）清油机架内外部；2） C用无然调度台检查：检查杀母软件运行情况榜查：进行主备二次开发主机切换：清除£用无线调度台各部件浮尘：3）主要交换路由设备检查：检查交换机（SW1&SW2）、边界路由器（BR八调度台路由器（CSRIM）和广域网接I设备（CWR）的接线台帐是否掂确，对设密浮尘iS行清理：4） CAD服务器（主备）检查：进行主备用CAD眼务器切换；清除主招CAD服务涔浮尘；5）录音机主备检查：检查杀毒软件运行情况检查：测试备H1.录音机功能是否正常：进行录音网放功能冽试：检查录音机监听功能是否正常：消除录音主机各部件浮尘；6）原装和：次开发网管检杳：网管主机月度执行WNDmSiR启；清理主机表面浮尘：7）各坛子排、熔丝座避俗保安器有效和安装牢固，各端子螺丝、R线应牢固、接触良好、地线绝嫁及接触良好,射频电缆引入线、跳城推理电统引入标志清楚、正确:8）核对台帐的时修订，机架内湘子分泥我应与实际应用应相符：9）校准系统时间，累积误差不超过10秒。5） 3C、车站、信号楼通信机房、运转值班室、信号楼控制室设符（日常养护1）：1）基站检查：检查基站站点控制潜（TSC）、信道机（BR、电源模块（PS1.）模块告警灯是否有告警：检查射痢缆、功分器、祸合器、衰减器等天储器件是否异常发热，各接头是否紧固；清除邮站设备衣面浮尘；2）宜放站检杳：检杳出放站近端机各模块告警情况；检者宜放站近堆机各模块i警情况；检查射短缆、功分推、俄合涔'衰减零等大馈器件是有异常发热.各接头是否*同：消除设备表面浮尘：3）固定台检杳：依杳固定台主机告警指示灯是否正常：悔行固定台操作终端外观是否完整：测试固定台呼叫和注册注销功能；4）基地刑度台检查：检查杀稼软件运行情况检查：清除专用无线调度台各部件浮尘：进行数据传帖和呼叫通话试验：5）消沽机架内外部；6）各堆干排、熔丝座建雷保安器有效和安装牢固,各端子螺丝、卡线应牢固、接触良好,地线绝缘及接触良好.射频电缆引入线、跌线整理电税引入标志清楚、正确：7）核对台帐时时修订，机架内端子分配我应与实际应用应相符：8）校准系统时间，累积误差不超过30秒。c）区间专用无战场强测试（日常养护2：D每季度使用路测仪对轨行区域进行场强测试,并导出路测仪生成的报告,提交设备管理部.同时附上情况说明.a）中央设备日常养护D：O对控制中心1.TE机板、EpC硬件表面浮灰：2）专用无线调度分设备检查：清除调度台浮灰,重启调度价软件3录音检查：检查录音服务器磁盘:使用率低于85%-1）专用无线调度台设备依优：检钝调度台主机、鹅颈麦克、圾面扬泮器、头戴式耳麦、滋盘、取标、显示器等是否完整，外观有无损伤，：检查调度合组呼、列车通捕功能、列车注册注俏功能、鹅颈麦克PTT按搂、屏能PTT软键工作是否正常.b）车站、信号楼通信机房、运转值班室、信号楼控制室设备（日常养护1：1）专用无跳调度台设备检杳：检杳调.度台主机、潞颈麦克、桌面扬声器、头戴式耳麦、键盘、鼠标、显示器等是否完整，外观有无损伤，：检查调度合组呼、列车通播功能、列车注册注的功旎、稻颈麦克PTT按雄、解招PTT软键工作是否正常：2）检查GpS天线外观、立柱完整无精蚀：3）检杳射频设缆、功分器、幅合器衰减器等天馈期间是否异常发热、各接头是否紧固：4）固定台检查：检查固定台软件运行是否正常：c）区间专用无线场强测试（H常养护2：D每季度使用路测仪对轨行区域进行场避测试,并导出路测仪生成的报告,提交设备管理部，同时附上情况说明。7.2.2.3集中录音日常养护2a）核对台帐并时时伤订：b）清沽机架内外部浮灰；O核对服务器、终端的NTP校时，误差不抬过5杪：d）检查A1.S服务器软件平台系统容1和接口平分日志告警信息：e）检查辙拟转数字广播录音设备运行情况.7.2.2.4接口监测（H常养护2a）控制中心客户端、IK务器主机清理表面浮尘：b）控制中心检查客户端、服务涔的网线、电源税是否完好无物：C）检食杀毒软件运行情况检查；（1）4）各端子持、焙丝座避缶保安器有效和安装牢固，各端子螺丝、R线应牢固、接触良好.线绝缘及接触良好.电缆引入标志清是、正确：e）核对台帐叨时修订,机架内端子分配我应与实际应用应相符：f）校准系统时间，累积误差不超过10秒，7. 2.3集中维护的内容如下：7.2.3.1TERTA集群a）中央设备（集中维护1）：D专用无线词度台及按键式操作终端设备检查：检查专用无线圜度台组呼、个呼、短消息、多选、派接、RTS状态、按键式操作终端等功能：进行专用无跷调仪台对单列、多列和全线列车客室广播功能测试；记录原装和二次开发主机IP地及：记录原装和二次开发主机CPU和内存占用率：2）主要交换路由设备检查：备份交换机（SW1&SW2）、边界路由器（BR）机配置文件及ROM：执行调度台路由器（CSR1.ft2）切换；3） CAD限务器（主备）检件：进行添加、删除通话资源测试；进行短消息测试：进行时钟同步测试：检交接线缆（数据端口）和、ATS状态；数据库备份；操作系统和份：记录主箸CM）服务器主机IP地址：记录主备CAD1.K务涔主机CPU和内存占用率：4）录音机主备检查：主备录音机切换：记录主机IP地址：记录录音主机CMJ和内存占用率：5）二次开发、原装网首排有：进行模拟故障测试；记录网管主机IP地址：记录网管主机CP1.和内存占用率：主机内部清灰：6）各端子排、烙丝座有效和安装牢固,各端子螺丝、卡规应牢固、接触良好、地线绝缘及接触良好，跳能整理，电观引入标志清楚，b）车站、信号楼通信机房、运转值班室、信号楼控制室设符：D基站检查：通过专用软件检查基站各部件是否有告警信息：核对基站信道机频率：使用踪合测试仪测试基站段波频率误差、RMS矢属误差、峰值矢麻误差、前向功率、反射功率、掂站内部驻波比VSWR、菸站发射功率、射地输出口触波比以及分别在-115dB、-85dBn-5（IdBm时的误码率：符价基站配置文件：进行主备站点控制潺切换；（集中维护2）2）宜放站检查：通过专用软件或者超级终端检连直放站设备是否有告警信息：使用光功率计测试直放站光纤的收光发功率：检查直放站远地机上告警指示灯是否告警：使用通过式功率计或者带功率计功能的天馈战洌试仪测试宜放站远蜡机输出功率:使用光功率计测试Ii放站光纤的收光发功率：（集中维护213）区间直放站检查：检查区间宜放站告警指示灯是否正常：检查电源、光纤配线箱状态,要求锁闭完好：检查射频缆接头的防水处理姑否完好：（集中维护2）- 1）固定台检件：检表连接电缆、设备紧固件；检食主机运行指示灯状态：进行摘/挂机、咽叭/听筒切换测试：4、进行通话测试（溺试纲）,和注册/注销测试；进行自检和紧急呼叫（升启/取消>测试:进行喇叭、听筒音册词整：电源输出电压、天线驻波比：（集中维护D5）爬地专用无跷调度台：进行通话组派接功能测试；记录原装和：次开发主机IP地址；记录原装和二次开发主机CPI和内存占用率：（集中维护1）6）天馈线检查：使用天情线测试仪在车站内对各方向天恸桂路进行驻波比测试：检查车站、区间各接头防水是否完整.线缆是否育损伤.（集中维护2）C）车站专用无线场强测试（集中维护1：O短年使用顼谱仪对段场、车站站厅、站台、车控室等区域进行场强测试；2）每年检查车站吸顶天线情况"d）车站、伯号楼通信机房、运转值班室、信号楼控制室设备（集中维妒3）：1）配合无委会对无畿电台进行检测（无委会三年检内容）；e）车或设备（集中维护1）：D进行专用无线车段价功能测试.项目包括电源给出电压、天线驻波比.f）手持台、固定台（集中维护1）：1）检食并整修外部接插件、开关、按键正常：2）检查、测试、整修充电涔：3）试5金抵机通话：4）修订台赅.g）手持台、固定台（集中维护3）：O配合无委会时手持台进行检测（无委会三年检内容）a）中央设备（集中维护集:O检杳核心网授权状态、授权过期时间、授权容量、业务状态；2）备份EPC配置数据：3）备份1.TE网元数据：- 1）检食调度台客空广播、视频上拉、视频分发、紧急呼叫功能是否正常；b）车站、信号楼通信机房、运转值班室、信号楼控制室设符（集中维护D：D对1.TE进行车站网络性能进行测试、使用仪测试站厅,站台场强用盖2）对BBU硬件清洁维护：3）对BBU迸行主备控制板切换、1588V2/GPS的切换，使用光功率计测试光纤的收光发功率;4）对RRU进行下电重启,检查RRU上台警指示灯是否告警:天馈段测试仪泅试RR1.输出功率;使用光功率计测试RR1.光纤的收光发功率：5）检查RR1.:馈线接头和温缆接头，确认各接头无诳水现©、无破损：6）使用仪器行天馈规驻波刈试，检杳1.TE天馈驻波比符合要求，应小于1.5；c）车站专佣无畿场强测试（集中维护1>：O使用版谱仪对段场、车站站厅、站台、车控室等区域进行场强测试：2）检查车站吸顶天线情况.b）车站、信号楼通信机房、运转伯班室、信号楼控制室设备（集中维护3）；1）配合无委会时无线电台进行检测（无委会三年检内容）；c）车载设备（集中维护1）：D进行专用无线车救台功能刈试.项目包括电源箱出电压、天现驻波比.d）手持台、固定台（集中维护D：1）检查并整修外部接插件、开关、按谈正第：2）检查、测试、整修充电落：3）试验整机通话：- 1）修订台账.e）手持台、固定台（集中维护3）：O配合无委会对手推分进行检测（无委会三年检内容）.7.2.3.3集中录音（集中维护1a）榜查录在服务器地矗空间,可用容量应大于20%；b）对已超过保存期录音文件进行清理.7.2.3.4接口流泄J（集中维护1>a）符份数据，时CBTC文件夹进行爵份：a）控制中心检查服务器磁盘存储状态.清理目录【）:接1.1.监测服务端CBTC、1.rE、1.oG文件夹的内容：b）客户端、服务器主机内制灰尘清理。7.2.4检修的内容如下：a）中央、车站、估号楼通信机房、运转值班室、信号搂控制室设备：1）轮修2；更换网管电脑：2）故障修：排查故障点,更换故障件并调测.b）车载设备（轮蟋3）：D湎洁天线、主机内部：2）检衣并整修外壳，接插件，连接i,功能戏，项目包括机壳对地电阻、电源输出电压、天我驻波比、发射功率、频率精度、静态参考灵敏度.c）车载设的（故障蟋）：故障蟋：排查故障点,更换故障件并调测。d）手持台、固定台：1）轮修1：更换手台电池；2）故障修：排查故障点，更换故障件并调测，7. 2.5调测内容如下：a）现场测试返修件的功能：b）实脸室测试关键设符返修件的功能：c）建立质保内返修记录.7.3应填写质量记录表式内容如下:a）巡检表格如下：D详见质量记录管理规范附录表A.OO1.控制中心设备巡检记录表（日2：2）详见鲂量记录管理规范网录表A.002£控制中心调度大厅设备巡检记录衣（F1.）?；3）详见质量记录管理规范附录表A.0033C大楼调度大厅巡检（B>»；4）详见质t记录管理规范附录表A.OO1.3C大楼粽合机房（通信）巡检（日）3：5详见质量记录管理规范附录表A.005£通信车站设备巡检表日）3：6）详见质仪记录管理规范附录表A
