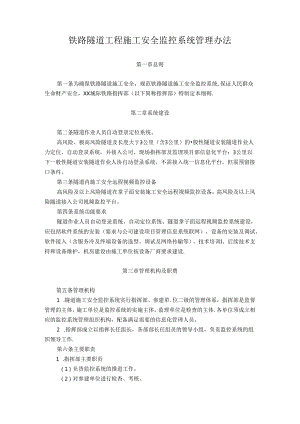

铁路隧道工程施工安全监控系统管理办法.docx

铁路隧道工程施工安全监控系统管理办法第一章总则第一条为确保铁路隧道施工安全，规范铁路隧道施工安全监控系统,保证人民群众生命财产安全，XX城际铁路指挥部（以下简称指挥部）特制定本细则.第二章系统建设第二条隧道作业人员自动登录定位系统。高风险、极高风险隧道及长度大于3公里（含3公里）的般性隧道安装隧道作业人力定位、自动登录系统，并接入公司、现场指挥部及监理项目部信息化平台：3公里以下一般性隧道安装隧道作业人协自动登录系统，不需接入统一信息化平台，但需预留接口条件。第三条隧道内施工安全远程视频监控设备高风险及以上风险隧道在掌子面安装施工安全远程视频监控设备，高风险及以上风险随道接入公司视频监控平台。第四条系统功能要求隧道作业人员自动登录系统、自动定位系统、隧道掌子面远程视频监控系统建设，应包括软件系统的安装（要求与公司建设项目管理信息系统联网）、设备的安装及调试、软件接入（含服务冷及终端设备的选型、调试及网络传输等）、技术培训I、后续技术支持和设备维护，机房建设由施工单位按设备厂商要求建设.第三章管理机构及职费第五条管理机构1 .隧道施工安全监控系统实行指挥部、参建单.位二级的管理体系，指挥部是监督管理的主体，施工单位是监控系统的实施主体，监理单位是检查的主体.各单位须成立相应的监控系统管理组织机构，配备满足需要的信息化管理人员。2 .指挥部成立以指挥长任组长，各部部长任组员的领导小组，负责监控系统的组织领导工作.第六条主要职责1 .指挥部主要职贡（1）负货监控系统的推进工作。（2）对参建单位进行检杳、考核。（3）对监控系统进行日常维护。2 .施工单位职贡（1）配置监控系统仪器与设备，安装监控系统需要的网络。（2）配设专业的监控信息化管理人员。（3）编制监控系统操作实施方案。3 .监理单位职费检隹诙工单位监控系统配以及运转情况。第四章技术要求第七条作业人员自动登录系统、定位系统主要硬件设备及技术要求1 .系统硬件组成系统一般由工控机、传输接口、移动台站、读卡器、识别卡、电缆和其它必要设备组成。2 .一般要求（1）选用的监控设备必须满足工业级（IP65以上）应用需求，注揖安全性、可靠性、经济性。（2）读卡器必须符合国家有关标准和行业标准要求，读卡器设备发射功率须符合国家无线电管理委员会的有关规定。（3）读卡器必须具备卓趣的防冲突机制，提供可靠的商速多卡识别功能，可雉性MTBF270000小时。（4）读卡器必须具备良好的抗雷击、抗干扰能力。（5）识别卡通过国家有关部门的检测，并出具对人身健康无苦的报告。（6）识别卡须具有高灵敏度、长寿命、防尘、防水、抗摔、抗震等功能，能够适用于隧道内恶劣的环境应用。（7）传输接口预留数据无线传输支持功能.（8）现场监控中心监控设备和隧道掌子面所有移动台站配装备用电源，应适应现场供电环境并满足外电断电1小时仍可独立供电能力。3.环境要求1 1）系统中用于现场监控中心机房、调度室的设备，应能在下列条件下正常工作：环境温度：T0C-60C:相对湿度：40%70%；温度变化率：小于IOC/h,JI不得结露：大气压力：80KPa106KPa：GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。（2）除有关标准另有规定外，系统中用于隧道内的设符应在下列条件下正常工作环境温度：TOC60C：平均相对湿度：不大于93%<±25*C）s大气乐力：80KPa106KPa：4 .供电电源（1）监控中心设备交流电源：额定电压：380V/220V,允许偏差±20%：谐波：不大丁5%:频率：50Hz.允许偏差±5%。（2）隧道内设备交流电源：额定电压：220V380V/660V/1140V,允许偏差：-20%+20%:谐波：不大于10%：频率：50Hz.允许偏差±5%。5 .主要功能及要求（1）系统信息应满足多级管理系统信息查看的需要，即适应施工现场、项目部和指挥部信息查看需求.在指挥部主机房建立指挥调度中心，能够与现有的建设项目管理信息系统实现网络互访。（2）现场管理系统应具备的基本功能系统应具有携卡人员出/入时刻、出/入重点区域时刻、出/入限制区域时刻等检测功能。系统应能具有携卡人员从不同工作面进出的判断功能。系统应能对乘坐电机车等各种运输工具的携卡人员进行准确识别。系统应能识别多个同时进入识别区域的识别卡。系统应提供丰宓的数据、图形、信息，让用户能迅速了解昭道内人员的当前位置情况、行走路径，并按照隧道的实际情况提供登录的功能,有力保障隧道内生产安全。（3）系统数据通讯须能自适应多种通讯接入方式（ADS1.、GPRS,CIW、专线、卫星通讯、无线网桥等），实现稳定,统可靠的通讯。（4）指挥（调度）中心须在批量通讯客户端接入的情况下，满足通讯可靠，高效，安全性的需求。（5）系统应遵循建设项目管理信息系统的相关编码体系。（6）系统实时数据可在建设项目管理信息系统中统一桀中展示。（7）其他系统应具有软件自监视功能。系统应具有软件容错功能.系统应具有实时多任务功能，对参数传输、处理、存储和显示等能周期地循环运行而不中断。第八条远程视频监控系统主要硬件设备及技术要求1 .系统硬件组成视频监控系统一般由掌子面专用摄像头（含摄像机、云台、防护罩、红外灯、编码器等）、无线传输设备、稳压设备和其它必要设备组成。2 .技术要求单子面摄像头采用防暴式带红外灯日夜两用极像头，远程可控，可随掌子面施工作业移动，主要规格参数如下：支持PR1.图像制式：摄像机具有强光抑制及逆光补偿功能：带有电子曝光、多种白平衡以及自动增益控制。摄像机MTBF不小于20000小时：防护罩配件MTBF不小于10000小时。日夜两用型宽动态摄像机，彩色最低照度081.ux,黑白最低煦度0.081.Ux：CCD像素不小于38万；黑白分辨率不小于530TV1.,彩色分辨率不小于480TV1.；信噪比不小于50dB：电子快门范围：1/50-1/100000杪。监控范围300米：配置100m红外灯辅助光源。云台水平旋转角度0°355°,垂直旋转角度+20°-70°；水平旋转角速度不小于6°s,垂直面旋转角速度不小于3°s,云台转动次数不小于50万次：安全防护等级不低于1P66标准。配巴防暴式防护罩：防护等级不低于1P66标准。无线传输设备隧道内无阻挡通信距离N2k11u3 .环境要求设备要求能在下面的工作环境正常工作：（1）环境温度:-2or-6or；（2）相对湿度：10%-90%;所有设备的电源要求如下：系统设备采用交潦220V或直流一48Y供电。电压范国：交流220V±20直流一48V±15M为保障电源的稳定，监控点的电源必须使用稳压电源.第五章时间安排第九条施工单位应在掌子面开工3个月内安装完成，随隧道开挖进展定位设备和视频监控设备及时推进。第六章设备供应商资格及建设方案第十条资格1 .必须是依法在中华人民共和国注册及经营，独立法人资格，财务独立，运作合法。2 .产品须符合IP65以上等级要求，具有防雨、防尘、防暴功能。3 .遵守国家有关法律、法规，具备相应的软件开发资质,熟悉高速铁路建设和管理、具有类似项目风险工程施工安全监控系统开发经验。1.近两年内承担过类似施工安全监控管理系统工程的项目，具有业绩证明原件，使用效果良好。5.供应商须是一般纳税人，工程结算须提供合法发票。第十一条建设方案1 .陵道作业人员自动登录系统、定位系统和隧道内远程视频监控系统总体技术方案（含组网、系统实现的功能、系统采用的开发平台及工具、系统采用的关键技术、系统的创新点及先进性。2 .陡道作业人员自动登录系统、定位系统和隧道内远程视频监控系统的实施与管理：项目组织机构、人员组成及分工、质量保证体系、安全保证体系、项目进度计划。3 .隆道作业人员自动登录系统、定位系统、隧道内远程视频监控系统方案，可单独或合并提供.4 .供应商的资格证明文件（1）基本情况表。（2）项目组织成房基本情况.（3）主要人员资历表。（4）已完类似项目情况业绩证明。（5）认为其他可证明的补充资格证明文件.5 .培训计划及售后服务体系6 .对建设方的各类承诺。7 .要求建设方配合的事项及其它需要说明的问题。8 .系统及相关工作的费用组成。
