防水保温工程施工方案6篇.docx

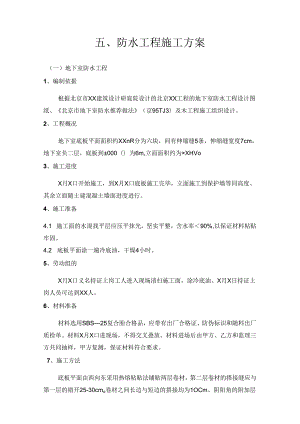

五、防水工程施工方案（一）地下室防水工程1、编制依据根据北京市XX建筑设计研窕院设计的北京XX工程的地下室防水工程设计图纸、北京市地下室防水推荐做法（京95TJ3）及木工程施工组织设计。2、工程概况地下室底板平面面积约XXnR分为六块，间有伸缩缝5条，伸缩缝宽度7cm。地下室负二层，底板到±000（）为6m,立面面积约为×XHVo3、施工进度X月X口开始施工，到X月X口底板施工完毕，立面施工到保护墙等同高度、其余立面随土建混凝土墙面进度进行。4、施工准备4.1 施工面的水混找平层应压平抹光，坚实平整，含水率90%,以保证材料粘贴牢固。4.2 底板平面涂一遍冷底油，干燥4小时。5、劳动组的X月X口义名持证上岗工人进入现场清扫施工面，涂冷底油。X月X日持证上岗人员可达到XX人。6、材料准备材料选用SBS25复合胎合格品，应带有出厂合格证、防伪标识和随料出厂质检单。材料X月X口进现场，不得交叉叠放。材料进场后由甲方、乙方和监理三方共同抽样，甲方复测，保证材料符合要求。7、施工方法底板平面由西向东采用热熔粘贴法铺贴两层卷材，第二层卷材的搭接缝应与第一层的错开25-30cmo卷材之间长边与短边的搭接均为1OCm。阴阳角的附加层为3.3cm。立面永久性保护墙采用空铺法，主体下沉时可以避免拉断主体与保护墙连接处的材料。立面空铺到永久性保护墙相同高度时，甩出20-25cm、预留茬，预留茬应搭在保护墙的平面，茬头抹23Cm泥巴保护层，以免损坏。主体超出永久性保护墙后，接茬搭接±0cm热熔翻贴在主体墙上。底板伸缩缝采用“V”型空铺。立墙之间的伸缩缝采用延伸率200%以上的非下垂型密封者填充2cm,外部采用延伸率150%的卷材做成正V字型。8 .成品保护底板防水施工完成后，在甲方做防水保护层时，乙方应派专人在现场协助监督，防止土建施工工具等尖锐物损坏防水层。一旦发现防水层被破坏，应及时修补，杜绝隐患。立墙甩出的预留茬头。用泥巴粘合并砌两层破予以保护。立面防水施工结束后，应及时回填，严防架子管、施工工具等抛落造成防水层损坏。9 .质量标准平面与立面相连处，卷材应紧贴阴角，附加层与防水层应粘贴平实。接缝部位必须粘接牢固、严密，绝不允许缝边空鼓，翅边滑移。第一层卷材与第二层卷材的搭接缝之间应错开15-30cm0确保防水质量，达到不渗不漏：伸缩缝V字型处的防水卷材长度不应少于IOCm.10.检验SBS-15复合胎防水卷材，复测检验标准应与出厂随料质检单一致，纵横拉力不能低于300N。11.安全措施喷灯、燃料施工时分开放置，专人看管。二、屋面工程1 .编制依据1.1 依据北京市XX建筑设计院设计图纸；1.2 屋面工程施工质量验收规范(GB5O2O7-2OO2)1.3 依据设计变更/工程洽商；1.4 建筑分项工程施工工艺标准：2工程概况木工程ABCDE段为不上人屋面，（综合楼为上人屋面）ABD段屋面设计有暖沟，暖沟内及上部为聚氨酯防水，其它部位均为II型（4mm）APP卷材防水，设备层屋面为不上人屋面。3 .施工工序砌暖气沟墙体>铺70mm厚聚苯板（5Omm厚聚苯明>水泥焦渣找坡>水泥砂浆找平层f外架子安装及外檐装修f拆除外架子f屋面防水施工。4 .材料订货和验收屋面保温材料采用70厚聚苯乙烯泡沫塑料板,要求其容重应小于30Kg/m导热系数0.040.05/mK,抗压强度大于等于0.1MPa,在订货合同中应将上述指标交待清楚。材料进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，厚度允许偏差土5%,且不大于4mm。应根据块材单块体积,计算其重量检查容重是否超标，办理验收手续和记录。焦渣扩料粒径控制在540mm,不得含有石块、土块等杂质，施工前要过筛。容重控制在500820Kgm',进场后应使用标准容器秤重检验。防水材料出厂质量证明文件应齐全，同时由现场试验工负责取样送检，合格后方可使用。保温材料堆放要注意防潮，防止破坏和污染。5、作业面准备4.1 保温层施工将屋面基层清理干净，基层清理到实处，暖沟坎培砌筑完成，吊篮吊环拉杆预埋并甩出屋面保温层以上。4.2 防水层施工找平层水泥砂浆面层平整、密实、无空鼓、起砂：基层干燥，含水率小于9%：第二层防水卷材施工前，应细致检查第一层防水的成品保护情况，避免因其它工序施工造成防水层破坏未经发现，如有破坏，需修得施工第二层防水。4.3 机械设备屋面施工材料较多，使用外用电梯和高车架项目应统一安排，按照制定时间上料。6、施工方法6.1 块材铺贴先将接触面清扫干净，将板块材料铺平垫稳，板间缝隙用同类材料的碎屑嵌塞密实，相邻板块高度一致。6.2 渣层铺设铺设焦渣前，根据图纸要求拉线找出2%的泛水，铺设1:6水泥焦渣，最薄处30mm,施工顺序为从一端开始，推向另一端进行，要振捣密实，将表面抹光。6.3 排气孔设置保温层要设排气道，排气道按照6mX6m设置，排气管要设在结构层上，保温层内打孔以利于排气。6.4 找平层施工屋面保温层施工完成，进行隐蔽验收后，进行找平层施。找平层施工前，要根据屋面坡度弹线找规矩，将基层清理干净，将突出基层的硬块剔平扫干净。找平层施工前，应将基层洒水湿润，但不可浇水太多，以基层完全湿涧表面无明水为准，以保证与基层结合牢固。根据坡度线找坡贴灰饼，顺排水方向冲筋，按排气道位置分格缝,沟边、拐角、管理、要在大面积施工前做好，同时必须满足排水要求。大面积抹灰根据所冲筋铺设砂浆，用木抹子抹平随冲筋刮平，检查平整度。在砂浆初凝前，用铁抹子压两遍，找平压实。找平层要进行养护，养护期不小于7天，待基层干燥后进行卷材防水施工。6.5 将基层清理干净。检查含水率，控制在9%以下，方法：将Im见方的卷材置于找平层上，静置3-4h,无水印，可认为达到要求。屋面坡度为2%,卷材平行于屋行方向铺贴先做好阴角，下水口附加屋处理，在大面积施工，同时上层卷材与下层卷材接缝要错开，卷材防水施工由专业分包单位按企业作业批导书进行施工。7、质量检查屋面工程每个分项施工完后，要及时办理隐蔽工程难收手续，未经难收的分项工程不得进行下一道工序施工。分项工程验收后工序简要进行交接检，并明确相互的成品保护要求：卷材防水每道工序施工完后，有质量检查人员验收合格，方可进行下一道防水施工。8、成品保护已铺好的保温层上、抹好的找平层上、铺好的卷材防水层上不得直接行走小车，如果运输需要应垫脚手板。卷材铺设时小车支腿用麻包包扎，防刮破卷材下水口。通气口采取临时保护遮挡，防止阻塞和进入杂物。夕卜墙夕卜保温编机申桢:申姓:年月目一、编制依据二、工程概况三、系统安全论证四、工艺做法五、施工准备六、质量标准和质量控制七、部分节点处理1.编制依据1. I花园楼施工图纸。1.2 花园楼工程施工组织设计。1.3 国家有关的规葩、标准、规程。混凝土结构工程施工质量验收规范(GB50204-2002)外墙外保温工程技术规程B(JGJ144-2004)S建筑安装分项工程建工工艺规程(DBJOI-26-96)工程建设标准设计图集DBJT19-20-2(X)5二、工程柢况XX工程楼位于区，总建筑面积为11T,地上层，地F层,建筑商度m,体型系数为0.13。结构墙体为现浇混凝土2(X)mm,局部窗涧口下部为加气混凝上砌块填充，外饰面粘贴面瞄。本项目拟采用65%建筑节能标准进行保温要求。根据河南省居住建筑节能设计标准(寒冷地区)(DBJ41/062-2005)的要求，河南地区体型系数0.3时,外墙平均传热系数限值W不能超过。75W(DTK).查标准附表E中4.1项，当结构墙体为钢筋混凝土时，选用聚米板50mm厚时W为0.79(不满足标准)，选用聚苯板55mm厚时W为0.70,满足节能要求,所以本工程保温材料选用50mm厚聚苯板即可。同部墙体需采用40mm厚聚苯板和挤塑板保温，具体部位见节点做法。三、系统安全论证目前所有规范中，后贴苯板保湿做法对遵砖饰面采取f回避态度，无明确做法标准。但部分城市高层建筑立面污染严垂，对白洁要求较高，不少开发商喜欢陶费墙砖的侦感、线条、自沽和耐久等优点，要求提供带兖砖饰面的外保温系统。因此，虽然标准、规程对此采取回避的态度，但保温工程贴究试的项目估计已超过100万n£而且多数是高层。根据北京原住总有限货任公司于2003年编制了后贴苯板的外保温面砖饰而系统企业标准，郑州*公司在河南建筑科学研究院经过体系检测，成功通过了耐老化实验，“馨丽佳”外增外保温技术经过25年老化实践证明，会为你的“馨丽佳”外墙外保温。该标准以当时的一桩22层公寓为样板，从开始的专家初步论证、现场试脸，到班后的实体检测和专家评议，均圆满的获得成功（评议资料见附件）。至今，“瞥丽佳”外墙外保温饰面砖做法已完成外保温面积近20万平米，未出现任何问题，且本系统已通过耐候性能检测，这也表明该系统在长时间的外界作用下仍能安全工作25年以上。后贴聚苯法外保温系统贴爱砖能否做到安全可靠，可以从以下四个方面进行分析。（1）自富加大后,与基层墙体的联结是否安全?按保温板55mm、粘结剂5mm、面层砂浆Iomn1、变牌粘结剂4mm、在砖8mm考虑，所有荷我情况见下表：材料质量kgm2力臂mm弯矩N-tn弯矩造成最大拉力kNm'100高度最大负风压kNm,拉力组合kN/m,粘结剂72.50.175聚苯板I350.35抹面砂浆185012.600.213.533.74兖砖和胶282粘剂611.06共计5234.19（郑州地区100m高度处建筑物负风压墙面为1.96kNm1.,阳角处为3.53kNm,)表中数据说明，自重52kgnr,即O.52kNm2,相对于风压，篁力大的只有风压的1.11,在组合拉力中，相对丁风压而言，弯矩引起的拉力可以忽略不计。本系统独粘结力和机械锚固力同结构墙体联成体，最薄弱处为砂浆同苯板联结处，其压剪粘结力用以克服重力，拉伸粘结力用以抵抗风压和重力弯矩引起的拉力。项目规程要求实测值粘结力抗剪0.1(100)().18(180)MPi1.(kNm2)拉伸0.1(KX)0.17(170)联螃安全系克服力192346抵抗负风压2848施工时,粘结剂采用点框法涂抹施工，非满粘做法,要求粘结面积不小于50%.这样的情况下，以上安全系数取一半，也还是有很大的富余。另外，还要求米板粘贴完毕后进行锚固，每平米68套锚固件，单个锚固件拔出力就为0.6kN,所以实际上抵抗自重和风压的安全系数还能更高.（2）自里加大后,索荤板爻剪变形加大,如何避免水平裂健?聚苯板为轻质材料，长期受外储大自重荷敕作用易发生垂直方向的变形。闪为缺乏聚苯板剪切模盘的数据，没有做受剪变形的实际测试，所以不清她到底有多大变形量，但可以采取一些构造措施来避免可能出现的水平裂缝。如：a）适当增加聚苯板的表观密度（容重），提高压缩强度，增加其抗变形能力。密度为18kgn苯板，其压缩强度为98kP“，密度为25kgn?苯板，其压缩强度为150kP1,所以可选用22-25kgm'苯板作为保温材料“报果长150,4硼或温松氏.b）在适当部位（如每隔2楼层）安装道（间断的）托架，托住炎病或抹面砂浆以减轻荷教.当然，耍合理选择托架的材料和翻面尺寸，尽量减小其热桥影响。1.曲站85抗我砂浆而必（的呼你惯）WAite板枯目依Zfttd毋构墙体C）收缩缝表层填充弗性密封仔吸收变形。d）适当增加锚栓数量并把锚栓施加于增强网之外。e）把聚苯板粘结面积增加到50%.（3）能否达到费科拉拔强度0.4MPa的要求?根据JGJ126-2（XX）外墙饰面砖工程施工及验收规程和JGJ110-97建筑工程饰面的粘结强度检验标准的规定，外端饰面破粘结强度（现场拉拔）每组<3件）平均不应小于0.4MPa.且每组可有一个忒件粘结强度小于0.4MPa,但不应小于0.3MPao0.4MPa=400kN/m'o而根据前面分析，对梵胎饰面做法，郑州地区100n1.标高处，外保温系统受到的外荷载分别是重力0521<"/和风压3.53kN11匕为什么检验标准的指标这么高？JGJUO-97在条文说明中解糅了依据：“外墙饰面稻粘结强度指标值的确定，一是根据在北京、哈尔滨、珠海、河南等地不同气候条件下对不同工程的实测和试验室的脸证。具体的讲是从以下儿方面考虑：气候的特征。具体做法是分别选哈尔滨、北京、珠海、河南四省市作试件实测统计分析，使之满足£建筑气候区域划分标准GB50718的气候特征要求。工程现场和试脸室两类试件的统计分析，分别求出饰面砖脱落的临界值，及未脱落的指标值，并确定其概率。对饰面破进行力学计克，考虑面砖的吸水率、湿度变形、风压的正负作用，并按设计周期50年计算，确定其指标值。急冷急热、耐候作用、台风作用的饰面砖强度指标确定.综合以上因素，确定标准指标值。二是参照J'日本建设大臣官房厅营缮部监修£建筑工事共通仕样书的第11.2.1和11.2.7条款及建筑工事施工监理指针第11.5.2条款（八）和(b)条的粘结强度指标值。”在拉拔强度问题上，费砖直接粘在结构墙体上还是粘在外保温系统上没有本质区别,从受力角度讲，只要现场拉拔强度不低丁4MPa,在高丛建筑(标高一般不超过100nO上粘贴在砖是安全的。不仅在0.50kN11r'的郑州是如此，即使在基本风压高达0.85kMnf的珠海也是如此。不仅在地处寒冷地区是如此，而J1.在地处严寒地区也是如此。除了外保温抹面砂浆和密砖胶粘剂要满足定要求外,增强网的选择至关重要.在用玻纤网增强的试件中,破坏面一般都发生在玻纤网的位置上,玻璃纤维很少被拉断，拉拔强度股在0.30.4MP,左右。玻纤网的存在使外保温系统不能很好地形成一个整体，玻纤表面的涂覆屋削弱了抹面砂浆应有的抗拉强度。而采用钢丝网的拉拔强度均大于0.，川匕,可以满足标准要求。拉拔强度(MPa)的耐久性号增强网砂浆厚度mm拉拔时龄期34天24月.9×25.412-130.53（无网3个月0.33）0.65（无网0.53）.9×12.712-130.510.81杰邦5x54-50.340.49.9×25.410-110.380.50，两次抹灰间隔时间较长，未做界面处理.可见，a)因为有增强网(不论是玻纤网还是钢丝网)的存在，密砖拉拔强度远大于聚聚板本身的抗拉强度。首先，增强网把局部区域受到的拉拔力分散到周困去了。其次，要拔起位破，还有克服试件周长乘以砂浆厚度这个面积上的砂浆剪切强度。b）对于瓷破拉拔强度来说，钢丝网的增强作用比坡纤网大。原因在于：首先，钢丝与水泥眇浆的握褰力更大。第二，钢统自身的强度和弹性模量更好。第三，抹面砂浆较厚使钢丝网做法占/一定便宜。第四，钢丝网得力于锚栓的协助,锚栓把部分拉拔力传递到基层墙体。（4）在长期的冷热、干湿、冻融交替作用下,鱼哂面的耐久性怎样?1、外保温墙体中温度分布混凝土180mm室内ti6内外,夏昼25C熨夜26t冬夜I8X?聚苯板砂浆+瓷碣胶谎砖6()三14mmz8mmI/室外034O5te夏昼70,C里夜2(TC冬夜-12C外保温墙体中温度CO分布。内O外030405S昼29.332.468.168.668.8夏夜25.625.120.320.220.2熨季昼夜温差3.77347K48.448.6冬夜15.813.6-10.7-11.0-I1.2年极端温差13.518.878.879.680.02、聚笨板和抗衰砂浆基本数据材料热胀系数IrC压缩强度MPa弹性模量MPa抗拉强度MPa聚苯板6×IO50.1093>0.10抗裂砂浆8×106抗压强度101.58×1041注：聚苯板附性模量根据其压缩强度推算而出。抗裂砂浆抗拉强度根据其抗压强度推兑而得。3、抹面砂浆聚笨板界面温差应力聚苯板与抗裂砂浆的同步收缩不在界面处产生应力,收缩变形集中到伸缩缝处。考虑受季昼转夜，聚茶板与抗裂砂浆界面温差相对变形为:(6-0.8)×IO5×47.8=2.96×1O因抗裂砂浆与聚茶板两者弹性模量相差很大,砂浆对聚苯板可看作全约束,约束系数取1。聚苯板界而处产生应力b=Eb=2×2.96×IO,×I=5.92*10,MPa比计算机模拟计算值396x0'MPa梢大。此应力传递到砂浆,6=6,在砂浆表面产生变形i=Os/E,=5.92×IOV1.58xIO4=3.75×107抗裂砂浆极限应变p=fB>1.1.58×104=6.37×IO5H6.37x1.Os>>3,75x1.O'7在砂浆内有钢丝网增强的情况下不应开裂“®如果按年极端温差计算，砂浆中林近界面处的应变为6.18x10,也不会开裂.4、麦稀粘结剂抹面砂浆界面温差应力两者同属聚合物水泥砂浆,热膨胀系数差不多,温度变化不致在界面上产生什么应力.5、无转登破粘结剂界面温差应力这不是在外保温上贴醇的带有问题，而是所有外电井面上贴斡的共同问M.2000年发布实赧的£外墙饰而<工程施工及验收规程BJGJ126-2OOO是共设部八五科技研究项目'建筑饰面质量通病治理技术班先,在进行系统全面试验研完并确上取得的成果”，其背景是:从80年代后期开始,我国城乡各地果用饰面稀装修外墙的工程迅速增加.与此同Bt饰而痔起鼓、脱落等质量*故也不断增多,诈多耗巨赍装修的建筑物变得面目全非.这不仅影响环境美观,而且威胁到人身安全;工程的维修和返工也造成了微大的经济损失.制定本规程的目的.是为外墙饰面存工程的选材、焦工及盛收提供一看科学实用的依据,以提高建筑物的工程质量.确保其安全可靠和经济合理规程在设计基本规定中提出了几个注意问题：使用过程中因温度变化引起的收缩变形，往往是造成外墙传而穆起鼓、鼠落的主旻因素之一设仲编I1.可防止墙体结构变形及外熔脩面碑本身温度变形导致的开裂和脱落.采用柔性防水材料嵌修.可吸收变形，增加佛面的抗淮性.饰而穆接筵过小,则在温度应力作用下易引起脱落规程定为Pt度不应小于Smin-.憾固赛公司研究成果表明：要减小界面上因温差引起的剪应力，防止究砖脱落，应尽可能使用柔性威粘剂；要有盘当的胶层厚度；尽可能使用柔性填箜剂；尽可能使用低译性模量、小尺寸的安痔。既然有大量的建筑（包括高层建筑）直接在结构墙体上粘贴瓷砖,并没有发生.质鬓、安全问题，在外保温系统上粘贴骁砖也没有更多的问题。我们可以根据新的认识采取更有效的措施，使工程质量更好，安全更有保证。a）墙面设计应考虑设置仲缰I1.并“用柔性防水材料嵌鳗”.b）如有可能，选择尺寸较小、弹性模量较低、热廨胀系数与交痔粘结剂差矩小的饰面醇.C）使用变形能力Si的柔性费醇粘结剂用于室外的登肾粘结剂应强制规定“横向变形”的要求，具体要求遭过试1.确定.粘结剂得有一定厚度.麦痔祐结剂必须与抹面砂浆相容.d）宜枭用较Jt的并用柔性的昉水坡触剂坡克.e）抹面砂柒的增强网必须有足务的耐久性.D工Ir和徐工中，应按雯筑工程饰面科粘结鬟度检懿标准JGJ110-97的规定进行检测.小结（1）从宽及外荷傲的角度分析，只要外保温系筑各层间的粘结度不低于0.1MPa.现场麦赛拉拔强度不低于0.4MPa.安移饰国外保温系统抵御自宣和育空风压有足务大的安全系数,可以在高层建筑外保温系筑上做饰面穗.（2）在登科麦痔粘结剂界面上因温差产生的剪应力是造成外才克穆空鼓、脱落的要fit思，必须从役计、选材和施工各环节果取#小药应力的有效措篇.但这并不是外保温岫费穆的总有问题，面是所有外墙贴楼的共同问题.（3）为遗丸可能由聚笨板受算变形而产生的水平裂能，应果取相应的构造措施.（4）优选配套的材料和有经验的旅工队伍.并在意工前和施工中按GB50210-2001和JGJ1.26-2000的要求，做现场费穆拉拔31度检渊.四、工艺做法I、准备工作施工前应清扫墙面浮灰，墙面的混凝土残渣和脱模剂必须清理干净，在各阴角、阳角挂垂直线和水平线以控制垂直度和平整度.平整垂直度误差在20mm范用内，可通过调整粘结剂和呆板厚度找平，超出20mm,则预先由总包单位进行局部修理后再进行保温施工。从首层开始，每隔一层安装托架，托架间隔一块苯板长度。遇有结构突出部位，如空调板、飘窗台、突出线条处，可不侬托架。2、粘贴保温板。将聚苯板按相应位置尺寸裁好，涂抹粘接剂。涂抹粘结剂的耍求：在板边缘抹宽50mm高30mm的粘结剂，板中间呈梅花点布置，间距不大于150mm,直径150mm左右，板上门留50mm排气口，确保板与墙体粘结面积<50%.保温板错缝排列，粘板时轻柔均匀挤压板面，随时用托线板检查平整度,上下不允许通缝.每粘完一块板耍及时清理板边挤出的粘接剂，保证板缝中无砂浆。保温板之间若出现大于2mm的间隙，应用相应宽度的保温板片填塞。空调孔洞等预先裁好，留出位置。考虑减少荷载的累积，增面适当留设分隔缝。在托架位置上卜层苯板之间留2mm缝隙(约于托架厚度相同)，缝隙上卜.苯板及外部钢丝网、抗裂砂浆均不连接，完全断开。粘贴面何时也应尽量在此位置设分格维。聚茶板粘结布点示意IAfnm机不小Fso%*KHJCiKMttW*板中间RiHK1.BinB1.R可Jt甫Sfti砧站MKH保湿板粘贴时随时进行平整度垂直度检查.用2m靠尺检查粘完保温板面，平整度在3mm之内，接缝处高差保证在2mm之内，超差部分，采用打磨处理,保温板安装痂量检查方法和标准见下表：项次项目允许偏差(mm)检杳方法I表面平整3用2m靠尺、楔形塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直4用2m托线板检查4陌角方正4用20Omm方尺检查5接缝高差2用直尺检查3、锚固和安装钢丝网保海板粘贴脸收完毕后，安装锚固件和钢丝网。以400为间距梅花形布冏锚固点，每平米68个锚固件。标定位置.后用电锤打眼，使用100Cm长锚钉，伸入结构层4cm,放置就片，插入带胀塞套管的锚固钉，铺设钢丝网，塞入型片，拧紧，使钢丝网紧绷，悬浮在保温板表面，距离板面56mm.,钢丝网铺设时应尽量做到平整，钢丝网裁剪应沿丝径方向剪断，保证最外边网格的完整：钢丝网搭接不少于40mm,且保证2个完整网格的搭接：水平搭接接在尽量左右错开，防止局部接头网片数量过多，影响抹灰质量；钢丝网铺设时应沿一边进行，尽址使钢丝网拉索绷平，使丁施工。阴阳角的卷边应预先按位置折成直角，保证角处的垂直平整。阴阳角3()Omm范围内不要搭接.近阴阳角搭接处必须加固定，防止钢丝网翘起。因门窗洞口侧边不做保温，所以大面钢丝网做至涧口边即可，具体做法见窗节点。4、聚合物砂浆抹灰钢丝网铺设完毕后可进行表面抗裂砂浆抹灰工序。抹灰分两次成活，第遍抹灰与钢丝网表面抹平，第二遍抹面灰，这样可以有效防止抹灰面出现开裂.两次间隔不得超过4小时以上，以免形成空鼓脱离.抹灰时应注意确保钢丝网下方砂浆的饱满程度，同时不宜用力过大，以致使钢丝网贴近保温板。根据盘片的位置.钢丝网下的砂浆厚度在46mm,钢丝网表面砂浆厚度在4mm左右，总抹灰厚度在Iomm左右，不宜过薄。面层砂浆表面必须平整，钢丝网不得外能。抹灰层表面平整度允许偏差为3mm,立面垂直度允许偏差为5mm。如出现钢丝网贴近聚苯板的情况，施工中用塑料蛰块蛰在钢丝网背面；如有局部钢丝网外凸，则用铅丝弯成U形卡子进行固定，纠正位置后方可抹面灰。五、施工准务1、材料准备a、保温材料外境外保温使用聚苯板，聚苯板采用密度22kgm3导热系数OO42W"mK)茶板尺寸采用6(X)mmx900mmx55min。b、粘结剂选用住总技术开发中心KE-2胶与干混料配制而成的聚合物砂浆。c、防护抹灰砂浆防护砂浆选用KE-2胶与干混料配制而成的聚合物砂浆。d、钢丝网、玻纤网外地抹灰增强材料选用镀锌钢丝网和耐碱玻纤网格布。钢丝网丝径090±0.02mm,网孔19.05x19.05。玻纤网用4x4或6x6网眼均可。e、锚固件外境保温使用8×100型螺丝胀管锚固件。2、机具准备需准备的施工机具有：外接电源设备、电动搅拌机、角磨机、电锤、称是衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、肱子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。六、质量标准和质量控制I、本做法执行标准为£外墙外保温施工技术规程DBJE)I-38-2002、EGKP外墙外保温饰面砖做法施工技术规程QBBUCC-(M)I-20032、施工中严格执行项目经理全面负责制，建立质量安全管理体系，质量、安全工作均设有专职负贵人员，直接落实施工质量和施工安全和文明施工工作。设立项H组人员，组成如下质量控制：施工前由专职技术负责人进行书面的技术交底明确工艺做法、节点要求、质量标准。施工时严格按照施工方案和相应的工艺标准进行。加强工序检验和控制工作，每一道工序完成后，均由专职技术负责人员组织进行验收，绝不将质量随患带到下一施工工序。保温板安装质量检查方法和标准见卜表：项次项目允许偏差(mm)检查方法1表面平整3用2m靠尺、楔形塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直4用2m托线板检查4陌角方正4用20Omm方尺检查5接缝高差2用直尺检查抹灰砂浆表面必须平整，玻纤网或钢丝网不得外露。抹灰层表面平整度允许偏差为3mm,立面垂直度允许偏差为3mm七、部分节点处理I、窗口处做法因本工程选用窗较为特殊，需先做口后安窗,且窗恻口不做保温，则只需将窗外移至结构墙体外皮，可解决窗11处热桥问题。墙面钢丝网伸入窗洞口40mm,用锚固件锚固，外抹聚合物砂浆58mm0上窗台处滴水及下窗台泛水建议由面1.粘贴来完成.钢丝网抹灰58r三窗与结构外皮齐（下窗台及侧口做法同）在A轴墙面2,3轴线PC-I拐角窗做法示意如卜丁PC-I窗为拐角窗（如图），会产生因墙面保温而遮掩窗户问题，所以在窗墙连接处安装60mm小柱，另W1.墙面用30mm挤塑板替代55mm聚苯板，降低保温厚度，同时加辅框。一粘结剂5mm-聚苯板55mm一抹灰祉浆IOmm厚-面石专及粘结12mm结构做60mm构造柱粘结剂5mm-挤塑板30nun-抹灰砂浆Iomm厚-面砖及粘结12mm约57皿2、阴阳用保温做法阳RIft1.30Om范田内不R格接阴角做法阳角做法3、空调板保温做法上、下、侧面改用30mm厚挤塑板保温,以减低立面尺寸。其他做法同<MAHsn*XKWHM1.t1.1.Utth.卜、INIM卅4n4Nf板4、飘窗做法票窗上卜底采用30mm挤塑板保温，其他做法同。«IteceemH.M*mN4Ha5、檐口做法女儿墙压顶出塔60mm,保温厚度55mm,为防止热桥作用，保温符整个女儿堵包裹，与屋面保温相连接，见下图。6、单元间伸缩做法低密度泡沫测料填寒单血祜结24号镀锌铁皮或1厚铝板7、塔身装饰线做法在墙面有两道装饰线，外做涂料。考虑减少热桥及尽量减少线条尺寸的改变,线条三面用40mm聚聚板保温,玻纤布薄抹灰做法，抹灰厚度约3nm,其保温做法见图8、阳台栏板保温做法为减少阳台栏板尺寸的改变，此处保温改用30mm挤塑板替代，其他做法同.具体施工部位见图9、首二层大面砖做法首二层为面积较大面砖，若其厚度不超过IOmm,可直接粘贴在保温面层上,无需做特殊加固处理.10、本工程部分墙面及窗间墙采用加气混凝土砌筑.该处保温与普通墙而保温做法相同，无须进行特殊处理。在我们以往的试验中,对加气混凝土的材料进行过针对性试瞪05级加气混凝土，密度为550kg11,抗压强度29MPA与KE粘结剂的常温常态拉伸粘结强度为0.18MPa.耐水0.15MPa,锚固件进入深度45mm时拔出力为0.76kN.均满足标准要求.因此，该处基底性能完全满足使用要求，无须进行加强处理.两种不同墙体材料会因温度变化产生不同的收缩，但因做了外保温，使墙体温差变化小/,收缩也变小广。同时由于聚苯板弹性模垃低，受到基乂变形时白身产生较小的应力，不会将面层IOmm厚砂浆层拉裂，因此也无须做任何其他抗裂措施。地下室防水工程XX工程公司况1二、设计图纸要求1三、施工的准备工作及施工条件1四、 防水施工工艺1五、 热熔法施工注意事项5六、 细部处理6七、 质量保证措施9八、 施工现场安全措施10九、 工期进度及实排10十、施工管理及人员安排U十一、施工现场组织安排1112XX地下室防水工程施工方案一、工程概况二、设计图纸要求人防地下室底板I1.I防水砂浆及防水卷材组成；人防地下顶板是防水卷材防水；蓄水池及消防水池是聚合物水泥基宜合防水涂料，其面层用4厚聚合物丙烯酸酯乳液砂浆粘结4厚瓷片过水面150高，白水泥桨抹缝。三、施工的准备工作及施工条件1、公司负责(1)做好防水施工前施工现场的工作面及临水、临电准备。(2)清理施工面上的水泥瞪、毛刺、油污、泥土等。(3)提供施工脚手架、水、电、临时施工材料和机械存放的仓库,临时职工住宿工棚。2、防水专业施工队负责准备好施工材料和施工机具、施工人员。对分公司提供的工作面进行验收。清理工作面，确保无潮湖和灰尘后方可施工。四、防水施工工艺基坑开挖一一垫层施工一一砌筑900mm高卷材保护墙-基层处理一一底板卷材铺贴一一20厚1：2.5水泥砂浆保护层一一底板混凝土施工20H1：2.5防水砂浆外墙基层清理一一20厚1：2.5水泥砂浆找平层一一外堵卷材附加层铺贴一一外墙卷材铺贴一一抹砂浆保护层砌筑外墙卷材120保护墙土方回填一一后浇带混凝土浇筑1、垫层施工底板卷材基础施工基坑验槽后，在地基上浇筑C15素混凝土垫层，随打随抹随压光。然后，在底板垫层的四周用防水砂浆先砌筑90Omm高卷材保护破墙，砖增最上3皮砖用石灰砂浆砌筑（便于以后拆除，露出卷材进行搭接），内墙面抹15mm厚1：2.5水泥砂浆并压光。先砌筑此段保护墙主要目的是将底板防水卷材引出，保证卷材接头质量，另外也兼做底板混凝土外侧。所有阴阳角均做成R=100mm圆弧，以便于卷材粘结。2、基层处理（1）基层必须牢固，无松动、起砂等缺陷。基层表面应平整洁净、均匀一致。（2）必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。（3）基层若高低不平或凹坑较大时，应用掺加108胶（占水泥重量的15%）的1：3水泥砂浆抹平。（4）基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。（5）基层应干燥，含水率宜小于9%。（6）排水口、地漏应低于基层；有套管的管道部位应高于基层表面不少于20廊。将所留空洞浇水洗净、湿润后，用防水砂浆塞实、抹平、压光。接缝处的水泥渣用磨光机磨平，以外墙、型料止水带表面水泥浆等杂物用铲刀和钢丝刷清理干净，最后将混凝土表面灰尘扫净。3、防水卷材施工1）在基层清理干净后，20厚1：2.5水泥砂浆找平层，以增强卷材与基层的粘结力，2h后方可铺贴卷材。2）卷材施工的一般要求，卷材粘贴采取热熔粘结，除底板平面卷材采用条粘法（条粘法：每幅卷材两边各与基层粘贴150mm宽）外，（距底板保护墙内侧Im范围内要求满粘）,其它部位都采用满粘法。3）卷材铺贴分两步施工，首先铺贴止水带、后浇带、阴阳角，90Omm高保护墙以下部位等处附加层（包括底板卷材）。见图一（本工程采用甩搓做法）。采用上防内贴法。卷材搭接宽度长边不小于100mm,短边不小于150mmo相邻两幅卷材的接缝要错开300mm以上。卷材搭接缝应单独收边，做法是用喷枪烘烤外露边缘，再用专用抹子抹出平滑的45°斜角。4）然后根据铺贴顺序、搭接宽度、卷材尺寸等弹好卷材铺贴线,再进行大面铺贴。大面积满粘以“滚铺法”为佳，先铺粘大面、后粘结搭接缝，这种方法可以保证卷材铺贴质量，用于卷材与基层及卷材搭接缝一次熔铺。待底板卷材（包括900Inn1.高保护墙处卷材）施工完毕，然后抹20mm厚1；2.5水泥砂浆保护层。同样在90Omm高保护墙处卷材上也抹20mm厚1：2水泥砂浆保护层。5）拆除底板侧面90OmnI高保护墙上最上面3皮砖，将露出卷材接头清理干净，再从一侧开始自下而上垂宜进行大面铺贴。铺贴过程中，一定要将卷材内空气赶净，以免造成空鼓起泡。由于有热熔胶的底面背对立墙基面，因此这部分卷材以冷粘法粘铺在立墙上，与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴，且上层卷材盖过下层卷材应不小于150mmo铺完外后，并经验收合格后，在卷材上抹20mm厚1：2.5水泥砂浆保护层。待砂浆保护层具有一定强度时,立即砌12Omm厚保护砖墙。最后收头时，一定要按设计要求固定军图一卷材防水层甩槎、接槎做法（八）甩槎：1-临时保护堵；2-永久保护墙；3-20厚水泥砂浆保护层;4-卷材防水层：5-20厚1：2.5水泥砂浆找平层
