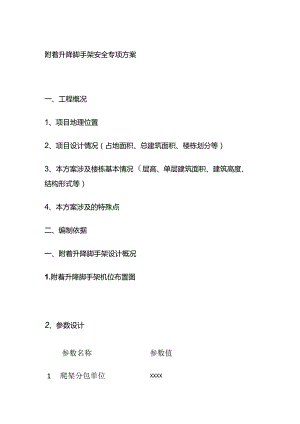

附着升降脚手架安全专项方案一、工程概况1、项目地理位置2、项目设计情况（占地面积、总建筑面积、楼栋划分等）3、本方案涉及楼栋基本情况（层高、单层建筑面积、建筑高度、结构形式等）4、本方案涉及的特殊点二、编制依据一、附着升降脚手架设计概况1.附着升降脚手架机位布置图2、参数设计参数名称参数值1爬架分包单位XXXX2爬架搭设开始楼层2F3爬架爬升终止楼层33F4最大爬升高度（m）99m5爬架功能结构施工安全防护6爬架是否卜行（卜.行至X根据实际情况填写层）7爬架组装楼层4.5F8平面机位布置数量（个）33个9爬架分片情况3片10架体高度及覆盖楼层13.5m,4,5F11架体宽度（m）0.75m12架体步数8步13双排架步距（m）1.8m14单排架步距（m）1.2m15立杆最大间距（m）1.5m16机位最大跨度（m）6m17架体离墙间距（m）0.4m18提升方式分片整体提升19提升设备电动葫芦20提升速度（mmmin）100mmmin21竖向主框架48.3×3.5mm钢管焊接成的平面桁架结构22水平支撑桁架48.3×3.5mm钢管连接成的的片式桁架23架体48.3×3.0mm钢管架24其他需注明的参数3、托架设计在爬架安装层楼面上预埋卡环，卡环埋设方式见下图（附预埋方式图），每个托架设计个卡环，第一个卡环在结构边梁中部，第二道卡环距离第一道米，第三道卡环距离第二道卡环米（如有）.托架钢管采用，采用标准扣件，搭设方式见下图（附托架搭设图，以下为示例），托架水平间距米，每个托架间用钢管连接成整体。（另外如果存在托架下部是剪力墙，没办法顶住楼板的，还需增加剪力墙上托架搭设示意图）4、竖向主框架竖向主框架由48.3×3.5mm钢管焊接成的平面桁架结构（见下图），其强度大、刚度好。标准节之间用法兰盘、螺栓连接。桁架TU设有专用导轨,导轨与附着支撑装置上的导向滚轮相配合,起导向、防倾作用。在架体倾斜时防倾滚轮将水平载荷通过附着支承装置传给建筑物。5、水平支承桁架采用48.335mm钢管作为杆件，用螺栓连接成高度为1800mm、宽度为700mm的片式桁架，桁架的水平弦杆两端分别焊接节点板，节点板上设有和竖向主框架，斜腹杆连接的连接孔，上述弦杆与斜腹杆以及水平桁架上下两面设置的腹杆（材料为48.33.5mm钢管），共同组成的水平支承桁架使之成为空间几何不可变的稳定结构。竖直主框架上也相应设有与水平支承桁架的上、下弦杆和斜腹杆相对应的节点板。使用时将水平支承桁架沿建筑物外壁方向排列,分别用M1.2螺栓、螺母将弦杆和斜腹杆与门支架和竖向主框架连接，形成空间格构式桁架。水平主框架的长度可以根据不同施工对象机位布置的需要，灵活改变两机位之间的距离。6、附着装置附着装置用型钢焊接成强度大、刚度好的定型钢结构件,装配时用2根M30的螺栓通过设在建筑物上的预留孑其固定在建筑物上，是整个脚手架的受力点。该装置上还设有导向、防倾、防坠装置,与设在主框架上的导轨和齿板配合，可起导向、防倾、防坠作用。7、上部架体设计为双排脚手架，由钢管和扣件组成，钢管规格扣件规格一架体宽度_mm,立杆间距_mm,每步架高_mm,架体高度为架体全里面搭设剪刀撑。作业层满铺脚手板，脚手板采用300宽竹跳板，用16#铁丝与嘴杆绑才脖固。作业层脚手板勺恻用200高模板封闭，避免细小物件外落伤人。架体外立面采用1.8×6m阻燃安全网进行封闭。架体底部采用（钢板、模板或其他方式）封闭，与建筑物之间的链隙采用下图进行封闭。根据实际情况增加走道设置情况。8、拉结钢丝绳设计每个机位设置一道拉结钢丝绳，机位外挑长度一米以内的，钢丝绳不参与受力计算,仅作为安全保证措施。机位外挑长度一米以上的，钢丝绳进行受力计算。钢丝绳直径,拉结示意图如下：四、施工准备及进度计划1、技术准备1.1 查阅建筑工程设计图纸,了解工程结构特点、施工环境条件。1.2 进行爬架平面布置设计，绘制爬架平面布置图、预留孔图、以及需特殊处理部位的施工示意图。编制"附着升降脚手架专项施工方案，报送项目技术部门审批。1.3 报审施工方案。2、人员计划2.1 分包人员计划2.2 总包人员计划3、材料计划3.1分包单位材料计划序名称规格数量备注号1主框架标准化43进行合格的防锈处理2门字架标准化693横杆标准化4004斜杆标准化2005斜腹杆标准化4006撑杆标准化607螺栓M12*4016008螺栓M16*403849提升梁500mm54进行合格的防锈10提升梁I1.OOmm42处理进行合格的防锈处理11钢丝绳016,1632米12绳卡01625613花兰64进行合格的防锈处理14标准穿M30*350180墙杆15异形穿M3035078墙杆16挂板6417销子021*8025618销子028*10025619麻绳420提升吊32环进行合格的防锈处理21钢丝绳08,3.1米3222绳卡0825623花兰M126424电动葫7.5t32进行防漏电和链芦条防锈处理25链条52m3226葫芦线1627主线228控制柜129花纹钢3.5mm根据底部封板闭情况序名称规格及型号单数量备注3.2总包单位材料计划1钢管48×3.06m根根100O钢管48×3.04mft根400钢管48×3.03m根根350钢管48×3.01.05m根根8002十字扣与钢管型号相同个90003直接头与钢管型号相同个20004旋转扣与钢管型号相同个20005密目安全网6m×1.8m2000目/100cm,床2306水平网约为水平防护面积7桁架颜色黄色30桶8踢脚线黄色m5009钢筋预埋环012个80号位根据进度买质量好一些的10PVC040根400管11PVC管075根根据施工要求买12封口胶5cm厚根据进度买13铁丝16#、20#圈2圈14铁钉3cm长kg515扎丝圈2圈4、器械、设备计划序号名称数量备注卷尺2（把）5m游标卡尺1（把）5、进度计划六、施工方法1.施工工艺流程准备工作一附着升降脚手架安装一附着升降脚手架上升一附着升降脚手架下降T附着升降脚手架拆除2、材料进场验收2.1 钢管采用焊接钢管，规格48X3.0,质量必须满足建筑施工工具式脚手架安全技术规范（JGJ202-2010）和现行钢管技术标准（GB/T700）的要求。不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。2.2 扣件，采用可锻铸铁制造的标准机件，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件与钢管的吻合面要接触良好,螺栓不得滑丝,夹紧钢管时,开口处最大距离小于6mm,必要时进行抗滑移试验。23钢板，在桁架内部，脚手板之上再铺设3.5mm厚花纹钢板封蔽，桁架与建筑物之间的距离铺设竹胶板进行全封蔽。2.4 安全网,外立面选用聚氯乙烯编织的1.8*6m的密目式阻燃安全立网,安全网应为不小于2000g100cm2的密目式绿色围护立网。2.5 爬架组成构件进场验收。3、附着升降脚手架安装3.1 安装工艺流程3.2 安装方法3.2.1 搭设辅助架3.2.1.1 对于搭设外架的底部没有操作平台或底部支撑框架无法在平台上固定并受力的部位，在安装支撑框架前均应搭设辅助架。3.2.1.2 若建筑物有能利用的外架搭设平台，根据架体水平的统一要求，以能利用的平台为辅助架的高度依次搭设辅助架；若建筑物没有能利用的外架搭设平台以楼板上200mm为辅助架的搭设基本高度。1.1.1.1 定辅助架搭设高度后，从建筑物内模支撑立杆上挑出钢管作为辅助架的水平挑杆，水平挑杆根部至少要与两根间距Im以上的立杆用扣件连接在一起，且同一个方向上的水平拟E杆应保证水平高差不得大于20mm;建筑物转角部分，相邻两相水平桁架要有5070mm的高差，以保证架体大横杆的连接。3.2.1.4 水平挑杆间距不得大于2m,挑出建筑物的长度应超出该部位架体外排立杆300mm以上。3.2.1.5 在靠近架体外排立杆外100mm及内排立杆内100mm的位置，用横杆将水平挑杆连接起来，横杆固定在挑杆的下方。3.2.1.6 用斜撑钢管在靠近每一根辅助架水平挑杆的位置将辅助架外排横杆斜撑到建筑物下一层楼楼板上，并用扫地杆固定斜撑钢管根部。322安装水平支承桁架3.2.2.1以地面或建筑物裙房顶部作为组装平台，将相同规格的片式水平桁架用水平腹杆和斜腹杆连接起来组成空间桁架（见水平支承桁架组装图，附录一图2）,保证片式水平桁架平行，中心距离700mmo3.222根据施工方案平面布置图，确定建筑物每一处所需支撑框架的规格和数量。3.2.23通过塔吊将水平支承桁架吊放在搭设平台或辅助架上。规格超过6m的水平桁架，每次只能吊放一对；规格小于5m的水平桁架，可以根据需要组合吊放，但组合长度不得大于7m3.2,2.4按施工方案要求顺着边墙将水平支承桁架连结起来,水平桁架在建筑物每一边连成一片后,根据实际情况调整端头处两端悬挑长度，转角处水平桁架不相交，间晅空制在80100mm以内。3.225根据方案要求调整内排片式水平用亍架离墙距离，调整好后将水平桁架下弦杆与辅助架水平挑杆用扣件连接起来。3.2.2.6用调整辅助架水平挑杆高度的办法调整水平桁架整体水平误差不超过20mm。3.2.2.7用钢管、扣件将水平桁架下弦杆连接起来。钢管连接必须保证每端应有不少于两个间距在1米左右的有效连接扣件。3.23安装竖向主框架3.23.1 将竖向主框架底节与第一节标准节（见附录中图1）连接好并吊运至待安装的位置。323.2将竖向主框架底节搁置在水平桁架上，在塔吊辅助下，用螺栓将水平桁架上、下弦杆连接在竖向主框架底节上。3.233竖向主框架与水平支承桁架连接好后，用钢管扣件将竖向主框架底节的主弦杆与建筑物撑模立杆连接起来，保证主框架处于稳固状态；要求水平度不大于10度。3.23.4当架体第三步架搭设完毕，准备搭设第四步架之前，进行竖向主框架第二节标准节的安装。离不宜小于500mm;各接头中心至主节点(大横杆与立杆相交的点)的距离不宜大于600mmb才割妾长度不应小于Im,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于120mm(3)转角处立杆不应少于4根,且搭成灯笼井字架形式。3.2.4.2大横杆搭设规定(I)大横杆设在立杆的内侧，其长度不宜小于三倍立杆间距；内外排架每步大横杆的步高1800mm(根据主框架上压板螺栓确定内排大横杆高度，外排大横杆与内排大横杆高度保持一致)，大横杆水平误差不大于2.5/1000,转角悬挑处大横杆悬挑长度不大于2500mm,转角处大横杆必须相交(分片处除外)成封闭四边形。外排大横杆调整好后用扣件固定在主框架外排主弦杆上，内排大横杆调整好后用压板及压板螺栓固定在主框架导轨内侧。(2)大横杆接长宜采用对接扣件连接，也可采用搭接。(3)对接、搭接应符合下列规定：大横杆的对接扣件应交错布置；两根相邻大横杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主接点的距离不宜大于600mmo(4)若采用搭接，则搭接长度不应小于Im,应等间距设置三个旋转扣件，扣件板边缘至搭接大横杆杆端的距离不应小于120mm。(5)大横杆应作为横筒的支座，用直角扣件固定在立杆上。(6)大横杆在阳角处搭接应符合下列规定：一片架体的内排大横杆应与另一片架体的外排立杆相交。(7)大横杆在阴角处搭接应符合下列规定：一片架体的外排大横杆应与另一片架体的内排立杆相交。(8)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在纵向扫地杆上并靠近立杆15Omm左右横向扫地杆外端头应超出扣件压板100mm以上,且伸出长度要保!寺一致，内端头离墙250mmo(9)每层扶手钢管安装在每一步架起高900mm的外排立杆内侧,其水平误差应不大于2.51000o1.1.1.1 筒的搭设规定(1)在大横杆与立杆相交的点(即主节点处)必须设置一根横筒，用直角扣件扣接，在整体拆架之前严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。(2)作业层上非主节点处的横筒，宜根据支撑脚手板的需要等间距设置。(3)双排脚手架的横筒两端均应采用直角扣件固定在里外大横杆上，短横筒外端头应超出扣件压板100mm以上，且伸出长度要保持一致，内端头离墙250mm。短横筒偏离主节点的距离不应大于200mmo3.2.4.4 连墙杆的设置规定Q)宜靠近主节点设置，偏离主节点的距离不应大于300mm;(2)应从底层第一步大横杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；(3)连墙杆的垂直间距不应大于建筑物的层高，且不应大于4m3.2.4.5 小斜杆的设置规定在转角处距离主框架大于2m或悬挑大于Im的地方要求必须设置小斜杆。小斜杆搭设规定如下：(1)在转角处距离主框架大于2m架体必须设置两根小斜杆，靠近内外排架体各一根。小斜杆下方搭接在靠近转角处连接支撑框架的上横筒，位于靠近支撑框架100mm左右；若不能搭接在支撑框架的横筒上，则搭接在靠近转角处横向扫地杆上，位于靠近纵向扫地杆100mm左右,上方搭接在第一步架体靠近主框架的横筒上，位于靠近水平杆100mm左右。斜杆与水平面的倾角应在45。到60。之间。(2)架体悬挑大于Im的地方每隔2m加一根悬挑小斜杆，小于3m加二根。小斜杆下方搭接在悬挑水平杆上，位于靠近悬挑水平杆300mm左右，上方搭接在第一步架体内排水平杆上。3.2.4.6 剪刀撑的设置规定Q)每道剪刀撑跨越立杆的根数不应少于4根并不大于6m,剪刀撑与水平面的倾角宜在45。到60。之间，连续布置；(2)剪刀撑接长宜采用搭接，搭接长度不应小于Im,至少应有三个扣件连接；(3)剪刀撑应用旋转扣件固定在与之相交的横筒伸出端或立杆上，旋转扣件中心线至主接点的距离不宜大于15Omm;3.2.47脚手板的设置规定(1)作业层脚手板应铺满、铺稳、离开墙面150200mm,并用16#圆丝将脚手板与相交的横筒固定好;在桁架内部，脚手板之上再铺设3.5mm厚花纹钢板封蔽，桁架与建筑物之间的距离铺设竹胶板进行全封蔽。1、根据爬架租赁合同约定，项目部需提供架体搭设的钢管、扣件、安全网、竹胶板、跳板等材料，同时应保证所供材料的规格、数量、质量符合要求，钢管和挡脚板应按当地建设行政主管部门要求刷漆。材料入场时间应按现场爬架管理员的通知执行。2、钢管采用焊接钢管，其质量必须满足建筑施工工具式脚手架安全技术规范(JGJ202-2010)和现行钢管技术标准(GB/T700)的要求。不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。3、扣件，采用可锻铸铁制造的标准机件，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm,必要时进行抗滑移试验。4、钢板，在桁架内部，脚手板之上再铺设3.5mm厚花纹钢板封蔽，桁架与建筑物之间的距离铺设竹胶板进行全封蔽。5、安全网,外立面选用聚氯乙烯编织的1.86m的密目式安全立网，安全网应为不小于2000目100cm2的密目式绿色围护立网。6、在大雨、大雪、浓雾和五级以上大风等视线不良的情况下禁止对脚手架进行搭拆以及升降作业。6、安全技术签字交底制度。爬架安装、拆卸及升降运行前，外架公司即对工人班组进行交底，交底内容包括质量要求、技术要点、安全注意事项。7、升降运行通知书制度。升降架前，项目部向爬架组签发附着式升降脚手架首次安装完毕及使用前检查验收表；爬架组接收通知书并确认符合要求方可进行升降作业。升降到位，爬架购配件及防护设施安装完毕，爬架组通知项目部按附着式升降脚手架首次安装完毕及使用前检查验收表的内容进行验收确认。执行通知书制度，不具备升降条件不得强行升降；爬架未通过验收不得投入使用。8、安全检查制度，包括月度安全检查、升降前检查、日常检查。月度安全检查由设备租赁公司安全检查组负责，后两项由爬架管理员负责。检查的内容包括架体结构、安全防护及爬架的维护等。经检查发现的不合格应及时整改。9、遇五级（含五级）以上大风和大雨、大雪、浓雾和雷雨等恶劣天气及视线不清时，禁止进行升降和安装拆卸作业。10、对项目部进行爬架使用交底，交底内容详见附件。I1.严禁彳巴可人员向脚手架抛丢工用具或集中堆码钢筋、碎、钢管、模板及建筑垃圾。12、严禁野蛮施工，严禁抛丢建筑材料，严禁揭开底部封闭及立面阻燃密目式安全网和钢丝网，否则造成后果由责任方负责。13、严禁在脚手架上私自架设动力、照明电源线。14、严禁彳王可人拆动脚手架连墙杆、导向轨、预埋铁件及其它杆件，否则造成后果由责任方负责。15、塔吊作业时不得撞击、牵挂脚手架，以免发生意外事故。16、脚手架上的建筑垃圾应由主体劳务派专人经常清扫，以免增大施工荷载。17、脚手架提升前，由主体劳务负责做好脚手架清洁后，向爬架单位书面移交后方可运行脚手架。18、脚手架升降到位后，必须由脚手架现场管理人员或领班检杳无误，并与施工方办理交接手续后，施工方操作人员方可上脚手架作业。19、脚手架安装、运行、拆除前，由专业单位管理人员及项目安全部、工程部操作工人进行安全教育。20、架子工的工作多是高空作业，因此必须保证在身体健康、精神状态良好的情况下才能上架操作，并需持证上岗。21、架子工上架操作前，必须按规定着装，如戴安全帽、穿防滑鞋、拴安全带、用细麻绳将扳手等工具系在手腕上防止失手坠落等。22、不允许立体交叉作业，以免发生物体失手坠落打击等安全事故。23、严禁酒后上架操作。24、总包单位向脚手架逐层提供三相五线制5KVA的配电箱，满足脚手架用电需求。九、应急预案1、应急组织机构现场应急救援小组组织机构如下：组长：副组长：组员：2、应急救援职责2.1 指挥领导小组职责:(1)负责本单位"预案”的制定、修订和演练；(2)组建义务应急救援队，并组织实施救援行动；(3)检查督促做好脚手架工程的预防措施和应急救援的各项准备工作；(4)发布和解除应急救援命令；(5)向公司分管领导、相关部门通报事故情况，配合上级有关部门人员进行事故调查，必要时向有关单位发出救援请求。公司相关部门人员负责向自治区和有关上级单彳立通报事故情况；(6)组织事故调查，总结应急救援工作经验教训。2.2 救援专业组分工Q)应急救援组：发生安全事故，由应急援救组是外架公司本预案的主管部门，负责本预案的编制、修改与演练的实施；警情判断，判别事故响应级别。(2)后勤保障组：担负应急车辆、资金的调配以及伤员生活必需品和救援、器材、物资的供应任务。(3)治安保卫组：担负现场治安，交通指挥，设立警戒，指导人员疏散。(4)技术分析组：由安质部、施工技术部有关人员组成，负责人：安质部部长。负责收集有关设计、施工方案、作业指导书，工程日志和班前安全讲话等相关材料,对有关设备、设施、器具、起因物(指导致事故发生的物质、物体)、致害物(指直接作用于人体引起伤害和中毒的物质、物体)、痕迹、现场遗留物等进行技术分析、检测和试验，提报事故报告。(5)善后处理组：由社会保障部、工会工作部、后勤部等有关单位人员组成，负责人：社会保障部部长。负责指导伤亡人员家属接待和死亡人员的丧葬工作，配合有关部门核定抚恤、丧葬等费用，协调善后处理各项事宜。3、危险源识别分析4、应急演练项目安全部、机电部应定期组织安全应急演练，负责组织全项目部每年至少进行两次紧急事故应急救援的模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”的有效性进行评价，必要时对"应急响应”的要求进行调整或更新。5、应急处理流程5.1 现场有关人员应立即报告现场负责人及事故急救援组组长，由救援组长指挥对伤员立即组织抢救，采取有效措施防止事故扩大保护现场。5.2 按照有关规定，立即报告企业安全管理部门和本企业安全生产负责人，及请求求援。&应急处理方法6.1 指挥与控制：6.1.1 抢救组到达出事地点，在一指挥下分头进行工作。6.1.2 首先抢救组和查明险情：确定是否还有危险源。如碰断的高、低压电线是否带电；塔吊构件、其它构件是否有继续倒塌的危险；人员伤亡情况；商定抢救方案后组织实施。6.1.3 护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。6.1.4 工地值班电工负责切断有危险的低压电气线路的电源。如果在夜间，接通必要的照明灯光；6.1.5 抢险组在排除继续倒塌或触电危险的情况下，立即救护伤员：边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。6.1.6 对倾翻变形塔吊的拆卸、修复工作应清塔吊厂家来人指导下进行。6.1.7 事故应急抢险完毕后，项目经理立即召集副经理、技术员、安全员和分包单位现场人员进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施。6.1.8 对应急预案的有效性进行评审、修订。7、应急救援电话机路线7.1 指挥部应急救援电话项目指挥部应急电话：综合办公室座机电话：移动电话号码：7.2 应急救援医疗电话急救电话：医院电话：73应急救援路线图
