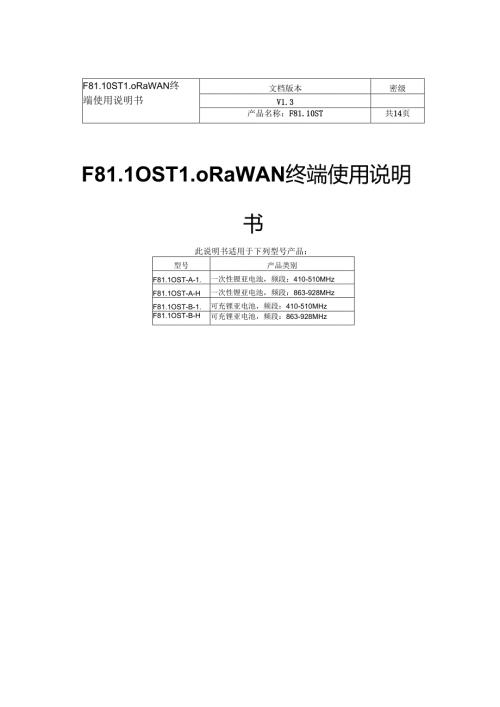

F81.10ST1.oRaWAN终端使用说明书文档版本密级V1.3产品名称：F81.10ST共14页F81.1OST1.oRaWAN终端使用说明书此说明书适用于下列型号产品：型号产品类别F81.1OST-A-1.一次性锂亚电池，频段：410-510MHzF81.1OST-A-H一次性锂亚电池，频段：863-928MHzF81.1OST-B-1.可充锂亚电池，频段：410-510MHzF81.1OST-B-H可充锂亚电池，频段：863-928MHz文档修订记录日期版本说明作者2019-07-15VI.0初始版本SPY2019-07-15VI.1修改功能说明SPY2020-06-30VI.2修改功能说明SPY2021-05-08VI.3修改IO界面、传感器界面功能说明SPY2021-05-24VI.31、新增配置模式说明、重启说明、恢复出厂说明。2、去掉组播说明。SPY2/14著作权声明本文档所载的所有材料或内容受版权法的保护,所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。商标声明Four-Faith,四信、二；、号*IrrTT1.1.考】、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。3/14注：不同型号配件和接口可能存在差异，具体以实物为准。目录第一章产品概述61.1工作原理框图612指示灯说明613按键说明7第二章功能介绍82.1 配置连接82.2 参数配置方式介绍82.3 功能详细介绍91.1.1 1网络参数功能91.1.2 系统参数功能101.1.3 串口功能101.1.4 IO功能111、DKD2：112、AKA2：121.1.5 传感器功能122.3.7 其他功能145/14第一章产品概述F81.10ST为1.oRa传感器终端是一种基于1.oRa扩频技术的无线数据传输终端,满足符合接口各种传感器数据传输终端。该产品采用高性能的工业级1.oRa方案，以嵌入式实时操作系统为软件支撑平台，提供丰富接口比如RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能，提供2路I/O,2路ADC等功能，同时提供3.3V和12V的电源输出，满足传感器供电;设备低功耗设计，支持锂电池供电、太阳能充电。该产品现已经广泛应用于物联网产业链中的M2M行业，如智慧楼宇、智慧城市、智慧消防、智慧电力、智慧农业灌溉、土壤埔情、园林绿化、智慧林业、养殖和室内外环境监测等利用到传感器领域。1.1 工作原理框图F81.10ST原理框图如下:图1-1F81.10ST结构框图1.2 指示灯说明1.oRa终端提供1个指示灯，指示状态如下:6/14指示灯状态说明D9可充电(F81.10ST-B)与不可充电(F81.IOST-A)版本均有灭常规状态闪烁1、闪1次：开机状态指示或者加网2、闪2次：可充电版本低压保护状态指示3、闪3次：开机/关机操作指示、映太体态fe三(F81.IOST-B)炎TP在有由()1.3按键说明1.ORa终端提供2个按键，如下:按键说明功能ON/OFF开关机1、长按3秒进行开关机操作2、短按通过D9指示灯查看当前设备工作状态RST复位键重启设备7/14第二章功能介绍1 .1配置连接在对1.oRa数传终端进行配置前，需要通过出厂配置的RS232串口线或RS232-485转换线把1.ORa数传终端和用于配置的PC连接起来，如下图：图2-1F81.10ST与PC的配置连接2 .2参数配置方式介绍F81.10ST的参数配置方式有两种： 通过专门的配置软件：所有的配置都通过软件界面的相应条目进行配置，这种配置方式只适合于用户方便用PC机进行配置的情况。 通过扩展AT命令（以下简称AT命令）的方式进行配置：在这种配置方式下，用户只需要有串口通信的程序就可以配置F81.10ST所有的参数，比如WINDOWS下的超级终端，1.INUX下的minicom,putty等，或者直接由用户的单片机系统对节点进行配置。在运用扩展AT命令对F81.10ST进行配置前需要让F81.10ST进入配置状态。下面以应用扩展AT命令配置方式为主详细介绍F81.10ST的各配置项，同时也给出与配置软件相对应的配置项。在默认情况下波特率115200,如果您连接F81.10ST的实际串口参数不相符，请关闭串口，选中配置工具左上角的“选项”进行串口配置，配置完后再打开串口；串口参数设置栏内的右边按钮若显示为“关闭串口”，表明串口已经打开，否则请打开串口。主界面包括网络参数、系统参数、串口参数、IO端口、传感器以及其他属性配置，日志，F81.10ST配置区域，日志显示当前配置过程的设备日志信息。操作部分主要为“加载参数”、“写参数”、“重启设备”、“恢复出厂设置”、“升8/14级”、“导入参数”以及“导出参数”。串口打开后复位F81.10ST选中加载参数，即自动载入设备中的当前配置参数，显示在左边的参数区域中，至此可以开始配置F81.10ST中所有配置参数。注：进入配置模式后，超时1分钟未进行任何设置则自动退出配置模式，默认进入休眠模式。重启上电，判断设备是否加网。若已加网，保持加网状态；若未加网，自动执行入网请求（具体加网逻辑参考测试报告或者咨询四信技术工程师）。恢复出厂后，设备自动关机，用户使用设备时需重新开机。2.3功能详细介绍2. 3.1网络参数功能主要有1.oRaWAN终端的密钥、网络类型、射频参数等网络通信功能参数，填入相关内容后，点击“写参数”、“重启设备”，部分指令需要重启生效，内容如下图：酉造网络参数I系统参数I串口参颗11。端口I传感器I其他I速率自适应每面3上行数据率°消息应答类型1.i上行发射孵1.1.设鼾UI|ff:00:74:12:45:00:00:07APPKEY|2b:7e:15:16:28:ae:d2:a6:ab:f7:15:88:09:cf:<:3c- 速率自适应：1.oRaWAN的ADR调速机制，适用于非移动终端（模块）；服务器按终端上行数据的信噪比，下发指令调节终端（模块）速率，以达到将终端（模块）速率和发送功率等射频参数调到最佳状态的目的；但是需要注意的是，使用该机制因为服务器会调节速率和发送功率，可能会存丢包现象，慎用。 消息应答类型：数据发送后，服务器是否进行应答。 设备EUI、AppKey:加网相关参数，可向厦门四信技术工程师索取。 上行数据速率：参数为速率等级，用户可以参考官方的1.oRaWAN地区参数手册VI.0.3及以上版本得到相应速率等级的扩频因子（SF）及带宽（BW）o 上行发射功率：参数为发射功率等级，用户可以参考官方的1.oRaWAN地区参数手册VI.0.3及以上版本得到相应发射功率等级的发射功率值（单位dBm）。注：软件使用IOraWan协议标准版本为Mac1.0.2,地区参数标准版本为PHY1.0.2RevA02. 3.2系统参数功能主要设置1.oRaWAN终端的工作模式、休眠、心跳包等应用相关的参数，填入相关内容后，点击“写参数”、“重启设备”，部分指令需要重启生效。如需长期使用AT命令操作，可将终端为AT模式，内容如下图：酉遗网络参数系统参数I串口参数IIO5I传感器I其他I工作模式I遗传模式调试等级Ii金心跳周期!。小时电池电压14102mv 工作模式：有透传模式、FT模式。默认：透传模式。1、透传模式：可做数据透传。透传模式下仅有串口功能和传感器功能，无IO和心跳包功能。若设置传感器采集周期不为3上电后10内随机采集传感器数据后续根据传感器周期采集。对于可充电版本（F81.10ST-B）,当电池电压小于3.4V时，设备会执行关机关闭所有的定时器事件不再做任何数据处理并且每10分钟起来检测电池电压。当检测到电池电压大于等于3.5V时终端开机开启所有的定时器事件。2、FT模式：除有透传模式拥有的功能外，还有IO以及心跳功能。协议参考F81.10ST业务协议文档。若有设置需要定时上报的事件（10、心跳包、传感器），则上电后10内随机依次上报定时器事件，后续根据各自设置的采集周期上报。通过按键执行开/关机时，终端会上报开/关机命令。对于可充电版本（F81.10ST-B）,当电池电压小于3.4V时，设备会执行关机关闭所有的定时器事件不再做任何数据处理并且每10分钟起来检测电池电压。当检测到电池电压大于等于3.5V时终端开机并发送开机命令同时开启所有的定时器事件。 调试等级：默认为1,在出现加网失败等问题时，提高调试等级可通过模块打印的1.OG排查问题出现原因。 心跳包周期：可设置范围065535,单位h。默认Oh。（仅FT工作模式下有效）心跳包数据内容为电池容量（前2字节）和电池电压（后2字节）。例如上报心跳包：FA06070398IB20E3o则电池容量为92.0%,电池电压为6944mv0 电池电压：读取当前设备上电池的电压值，单位mv。只可读取不可设置。2.3.3串口功能数据帧间隔为20ms,暂不开放修改，填入相关内容后，点击“写参数”、“重启设备"串口参数需要重启生效。10/14酉港网络参数I系统参数串口参数卜。端口I传感器I其他I串口2：主要配置F81.10ST终端的RS485相关参数。默认值：波特率9600,属性8N1。2. 3.4IO功能主要设置IO模式、IO上报方式、IO采集周期、IO型传感器供电时间等IO相关参数，填入相关内容后，点击“写参数”、“重启设备”，需要重启生效。内容如下图：酉造网络参数I系统参数I串口参数I。端口I传感器I其他ID1.I。模式I输入采集上报方式I电平变化z1.rD2-I。模式I输入采集上报方式I定时上报I。模式卜莫拟采集A2IO模式I不使用ZJI。采集周期min*3.3V12VI。型传感器供电时间1。1S1、DKD2： IO模式：DKD2都可配置为不使用、输入、输出模式（高低电平）。 上报方式：定时上报、电平变化两种。2、 AI、A2： IO模式：可设置为不使用、模拟采集模式。当设置为模拟采集时，A1.可采集电压0-5V,A2可采集电流0-20mA。计算公式如下：A1.采集电压=（采集值）*3.3*20.3/（4095*12.1）VA2采集电流=（采集值）*3.3*1000/（4095*150）（mA） IO采集周期：可设置范围065535,单位min。默认值Omin,IO不做定时上报。 IO采集周期：可设置范围065535,单位min。默认值Omin,K）不做定时上报。 3.3V：勾选时，采集IO型传感器时，3.3V端口输出电压给IO型传感器供电；不勾选时，采集采集IO型传感器时,3.3V端口不输出电压。 12V：勾选时，采集IO型传感器时，12V端口输出电压给IO型传感器供电；不勾选时，采集IO型传感器时，12v端口不输出电压。 IO型传感器供电时间：可设置范围065535,单位S0用来配置采集IO时，12V3.3V端口输出电压时间，默认0。注：A1.、A2上报方式固定为定时上报。IO为定时上报并且IO采集周期不为0,则定时上报开启IO功能的IO数据。如果全部IO都没开启，即使设置了采集时间也不上报。当上报方式为电平变化，IO电平变化时上报该IO数据。（无法检测无源开关电平变化，无源开关需定制）。平台查询所有10,若有未开启IO功能的则上报该IO脚以及IO模式，IO值不上报，其余有开启IO功能的则上报IO脚、IO模式以及IO值。仅FT模式下有该功能，上报格式参考F81.10ST业务协议文档。如上配置：设备每隔1分钟3.3v端口输出电压IOS后，上报D2、A1.的Io模式以及Io值；当D1.发生电平变化时，上报D1.的IO模式以及IO值。当网关查询所有IO时，3.3v端口输出电压IOs,终端上报DI、D2、A1.的IO模式以及IO值和A2的IO模式。2. 3.5传感器功能主要设置传感器指令、采集周期、轮询间隔、传感器供电时间等传感器参数，填入相关内容后，点击“写参数”、“重启设备”，需要重启生效，内容如下图：12/14软件版本|F81.10ST-B-1._CN470_1.RWAN_V1,3.1Mar4202111:52:38ICoMI1.r关闭 传感器指令：可配置O1.O条。用来配置向传感器发送的指令，每条指令最多20个字节,数据格式为16进制。1、未配置指令：10条内容全为空并且采集周期不为0时，则终端上电时485发送默认指令：OxO1.0x030x000x000x000x020xC4OXOB去采集传感器（最多采集3次）。若采集到传感器数数据，采集完成上报传感器数据后根据采集周期去采集传感器数据；若未采集到，则不再采集传感器数据。2、有配置指令：在采集周期不为0时，终端上电后10秒内485依次发送设置的指令，当采集到本条指令的数据后立即发送下一条指令。后续根据采集周期采集传感器数据。 采集周期：可设置范围065535,单位min0设置传感器采集周期。默认OnIin。 超时时间：可设置范围065535,单位ms。设置采集每条指令的超时时间，默认200ms。1、不合并上报：采集当条指令超时，继续采集下一条。2、合并上报：透传模式下采集当条指令超时，设备休眠放弃本轮采集；FT模式下采集当条指令超时，上报错误码并放弃本轮采集。 传感器供电：可设置范围065535,单位s。用来设置给传感器供电时间，默认5s。 数据合并：合并上报和不合并上报两种。默认不合并上报。 合并方式：整包合并、modbus合并两种。默认整包合并。合并数据协议可参考F81.10ST业务协议文档。 空口指令：在设置modbus合并下，用来主动采集传感器数据。当设备收到数据与该指令一致，则设备采集传感器数据并上报。空口指令需符合modbus协议。 3.3V：勾选时，采集485型传感器时，3.3V端口输出电压给传感器供电；不勾选时，采集485型传感器时，3.3V端口不输出电压。13/1412V：勾选时，采集485型传感器时，12V端口输出电压给传感器供电；不勾选时，采集485型传感器时，12V端口不输出电压。RS485型传感器供电时间：可设置范围065535,单位s0用来设置给485型传感器供电时间，默认5s。FT模式下，如上配置：第一条指令为：0203OO2AOOO1.A5F1.第二条指令为：0303OO2AOO02E421o每隔1分钟12V端口先输出电压5秒后，RS485先发送0x020x030x000x2A0x000x010xA5OxF1.o若2OOms内未采集到传感器数据则上报错误码并放弃本轮采集；若200ms内采集到数据，则继续发送0303002A0002E421,200毫秒内若采集到数据则以modbus协议合并上报数据，否则上报错误码。2.3.7其他功能主要配置1.oRaWAN终端的频点、通道数和组播功能,用户可以根据自己的需求进行设置,写入参数后需要重启生效。地区参数部分：上行起始频点和上行通道数决定模块通信使用的频点（重启生效），每个频点间隔为200KHZo14/14
