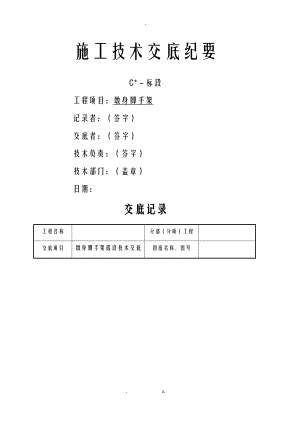

-施工技术交底纪要C*标段工程项目：墩身脚手架记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：交底记录工程名称分部（分项）工程交底项目墩身脚手架搭设技术交底图纸名称、图号技术交底容：此特大桥墩身为单线圆端型墩柱，共有两种类别：一种为普通墩身，坡比为35:1；另一种为普通墩身，直墩柱。根据施工要求墩身施工时，实心墩需要在墩身外围搭设脚手架。脚手架搭设总体安排采用扣件式钢管架，钢管采用GB48×3.5钢管，扣件采用可锻铸铁制作的扣件沿墩身外围四封闭式搭设，四面均设双排架1、脚手架搭设顺序地面放线摆放扫地杆安装立杆连接纵杆连接横杆安装剪刀撑铺设脚手板安装梯步安装护栏2、脚手架构配件2、1脚手架钢管脚手架钢管应采用现行标准直缝电焊钢管（GB/T 12793）或低压流体输送用焊接钢管（GB/T 3092）中规定的3号普通钢管，其质量应符合现行标准碳素结构钢（GB/T 700）中Q235A级钢的规定。每根钢管的最大质量不应大于25kg，采用48×3.5钢管。 2、2扣件扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行标准钢管脚手架扣件（GB 15831）的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后可使用。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。2、3脚手板脚手板采用木板制作，每块质量不得大于30kg。木脚手板应采用杉木或松木制作，其材质应符合现行标准木结构设计规（GBJ 5）中级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。3、搭设要求3.1 地基处理脚手架立杆尽可能的立于承台上，部分墩身由于承台剩余空间较小，外排立杆需要超出承台，则首先要对地基进行处理，基坑回填采用砂性材料，碾压平整后夯实，基坑回填土围标高要求高出围路面，以避免积水，立杆底部采用木板支垫。3、2脚手架轮廓脚手架搭设前应考虑安装模板所必须的最小空间，计算确定后在地面上放出脚手架的轮廓图，然后进行搭设。计算法为：B1=T1+80*2且不小于L1+80*2B2= T2+80*2且不小于L2+80*2B1-横桥向排架距墩底轮廓边间距(cm)B2-顺桥向排架距墩底轮廓边间距(cm)L1-墩顶横桥向长度(cm)L2-墩顶顺桥向长度(cm)T1-墩底横桥向长度(cm)T2-墩底顺桥向长度(cm)3、3 立杆（1）每根立杆底部应设置垫板。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上20cm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上的立杆轴线到边坡的距离不应小于50cm。（见图31 纵、横向扫地杆构造）。1横向扫地杆；2纵向扫地杆图31 纵、横向扫地杆构造（3）立杆接长除顶层顶不可采用搭接处，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步，同步隔一根立杆的两个相隔接头在高度向错开的距离不宜小于50cm；各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于10cm。3、4 纵向水平杆（1）纵向水平杆宜设置在立杆侧，其长度不宜小于3跨；（2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对、接、搭接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨；不同步或不同跨两个相邻接头在水平向错开的距离不应小于50cm；各接头中心至最近主节点的距离不宜大于纵距的1/3。（详见图32 纵向水平杆对接接头布置）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于10cm。纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。3.5 横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且禁拆除。主节点处两个直角扣件的中心距不应大于15cm。（a）接头不在同步（立面）；（b）接头不在同跨（平面）1立杆；2纵向水平杆；3横向水平杆图32 纵向水平杆对接接头布置（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。（3）横向水平杆两端应用直角扣件固定在立杆上。3、6 脚手板的设置（1）作业层脚手板应铺满、铺稳，距离墩柱外轮廓1215 cm；（2）本工程采用木脚手板，每块脚手板至少设置在三根横向水平杆上。如木板长度有限，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，防倾翻。脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取1315cm，两块脚手板外伸长度的和不应大于30cm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20cm，其伸出横向水平杆的长度不应小于10cm。3、7 剪刀撑、抛撑（1）每道剪刀撑跨越立杆的根数宜按表31的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°60°之间；剪刀撑跨越立杆的最多根数表31剪刀撑斜杆与地面的倾角a45°50°60°剪刀撑跨越立杆的最多根数765（2）脚手架四外侧立面均设置剪刀撑，并应由底至顶连续设置。剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的立杆上，旋转扣件中心线至主节点的距离不宜大于15cm。（3）抛撑间距不大于450cm，支撑在立杆上，抛撑底部应加垫底座或木板。必要时，底部应与加锚筋连接。4、脚手架搭设沿着墩身外侧采用48*3.5mm钢管搭设双排架。根据墩柱高度对脚手架搭设布置不同，墩身高度小于10m的墩柱，立杆距模板边0.5m，立杆纵向间距为0.6m，横向间距为1.2m，横杆上下步距均为1.2m墩身高度大于10m的墩柱，立杆距离模板边为0.8m，立杆横纵间距均为1.2m，横杆上下步距为1.2m，最下一排扫地杆距离地面20cm，在操作架外围设剪刀撑，剪刀撑角度为45°，剪刀撑采用搭接接长，搭接长度不得小于1m，搭接处采用至少3个扣件进行连接。墩身小于10m的梯步采用钢管直接搭设满铺木板的办法。墩身高于10m沿着操作架侧搭设环形梯步，梯步采用长木板制作，木板上钉防滑木条，梯步宽度0.6m。梯步倾角不大于35o，梯步两侧设两层钢管栏杆，第一层距离踏板高度为0.2m，第二层距离踏板高度为1.2m，沿着栏杆外侧采用细目网围护，梯步在转角处设休息平台。墩柱小于10m脚手架搭设图:梯步架搭设平面图墩身操作架搭设平面图墩身操作架搭设立面图墩身高度大于10m脚手架搭设图：梯步架搭设平面图墩身操作架搭设平面图墩身操作架搭设立面图5、脚手架施工安全注意事项（1）脚手架应保证搭设基础的牢固和足够宽的安全平台供人行走（至少80厘米宽），与固定结构连接要可靠，并配有护栏和行步挡板，以保证上下平台的安全。所有构件，必须经检验合格后能投入使用。对在施工中发生损伤的加固钢筋，螺栓、螺帽等，要及时更换，消除安全隐患。（2）脚手架上沿线路左侧应设置门字架上下行梯连接上下工作平台，楼梯底部加垫木板，每3m设两道连接杆与脚手架连接牢固，保证楼梯稳固安全。（3）脚手架下要有明显的警告标志，要求必挂标牌有请戴好安全帽、系好安全带、注意落物、注意安全、禁止抛物、闲人免进等。并在架子下采用警示带隔离，只允施工人员进入。（4）墩台脚手架四要求密目安全网围蔽，防止施工过程中落物伤人，以及保护场地施工人员的安全。（5）工作平台上禁止堆放物品，工具必须随身携带。垂直交叉作业时,要增设预防物体打击的隔离层。（6）工人上班必须穿防滑鞋，戴手套，戴好安全帽，作业高度大于2m必须系好安全带。从事高空作业的人员应具有强健体格，凡患有高血压、心脏病、癫痫病者以及其他不适应高空作业的人员，不得从事高空作业。（7）不准在六级以上强风或大雨、雪、雾天从事露天高空作业。（8）吊装大模板、钢管等大型物体时，必须用卡环。吊运零散物体时，要用吊笼或吊斗，且整齐捆牢。吊车施工时应注意沿线的架空电线。（9）墩柱施工过程中应设专人看护四，禁止非施工人员进入场地，监督机械、人员安全施工。注：此表写不下可用附页。. z.
