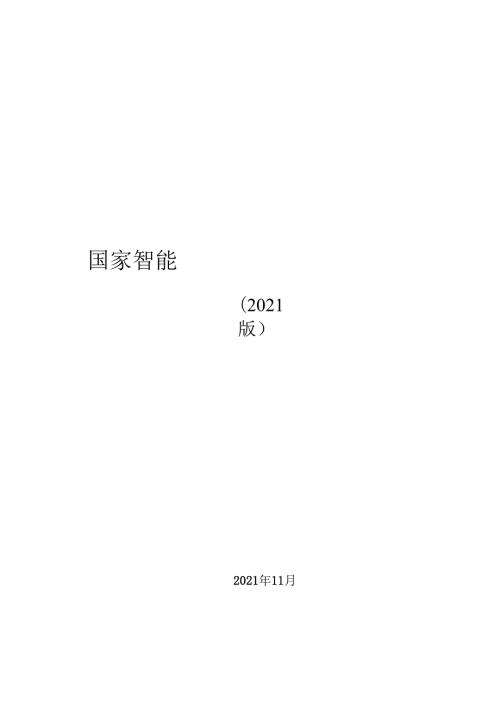

国家智能制造标准体系建设指南（2021版）.docx

国家智能（2021版）2021年11月一、智能制造系统架构1二、总体要求4（一）基本原则4（二）建设目标5三、建设思路5（一）智能制造标准体系结构5（二）智能制造标准体系框架7四、建设内容9（一）基础共性标准9（二）关键技术标准12（三）行业应用标准27五'组织实施32附件1：智能制造相关名词术语和缩略语33附件2：智能制造系统架构映射35附件3：智能制造基础共性标准和关键技术标准37附件4：智能制造行业应用标准重点研制需求82一、智能制造系统架构智能制造是基于先进制造技术与新一代信息技术深度融合，贯穿于设计、生产、管理、服务等产品全生命周期，具有自感知、自决策、自执行、自适应、自学习等特征，旨在提高制造业质量、效率效益和柔性的先进生产方式。智能制造系统架构从生命周期、系统层级和智能特征等3个维度对智能制造所涉及的要素、装备、活动等内容进行描述，主要用于明确智能制造的标准化对象和范围。智能制造系统架构如图1所示。设备资源要素互联互通融合共享系统集成新兴业态智能特征图1智能制造系统架构展现状，鼓励国内企事业单位积极参与国际标准化活动。加强与全球产业界的交流与合作，积极贡献中国的技术方案和实践经验，共同推进智能制造国际标准制定。(二)建设目标到2023年，制修订100项以上国家标准、行业标准，不断完善先进适用的智能制造标准体系。加快制定人机协作系统、工艺装备、检验检测装备等智能装备标准，智能工厂设计、集成优化等智能工厂标准，供应链协同、供应链评估等智慧供应链标准，网络协同制造等智能服务标准，数字挛生、人工智能应用等智能赋能技术标准，工业网络融合等工业网络标准，支撑智能制造发展迈上新台阶。到2025年，在数字挛生、数据字典、人机协作、智慧供应链、系统可靠性、网络安全与功能安全等方面形成较为完善的标准簇，逐步构建起适应技术创新趋势、满足产业发展需求、对标国际先进水平的智能制造标准体系。三、建设思路(一)智能制造标准体系结构智能制造标准体系结构包括“A基础共性”、“B关键技术”、“C行业应用”等3个部分，主要反映标准体系各部分的组成关系。智能制造标准体系结构图如图2所示。1031信息技术开放系统互连测试方法和规范(MTS)测试和测试控制记法第3版第4部分：TTCN-3操作语义GB/T26857.4-2018已发布1042Modbus测试规范GB/T25919.1.2-2010已发布1053过程工业自动化系统出厂验收测试(FAT)、现场验收测试(SAT)和现场综合测试规范GB/T25928-2010IEC62381IECSC65E已发布1064信息技术开放系统互连一致性测试方法和框架(所有部分)GB/T17178.1-17178.7ISO/IEC9646已发布1075工业自动化仪表通用试验方法GB/T29247-2012已发布1086过程测量和控制装置通用性能评定方法和程序GB/T18271.1-18271.4IEC61298IECSC65B已发布1097智能传感器第4部分：性能评定方法GB/T33905.4-2017已发布1108可编程序控制器性能评定方法GB/T36009-2018已发布1119智能制造机器视觉在线检测系统通用要求20182048-T-339制定中AE评价14619可编程序控制器抽样检查和例行试验方法GB/T36011-2018已发布14720全分布式工业控制智能测控装置第1部分：通用技术要求GB/T36211.1-2018已发布14821全分布式工业控制智能测控装置第2部分：通信互操作方法GB/T36211.2-2018已发布14922远程终端单元（RTU）技术规范GB/T34039-2017已发布15023工业物联网仪表互操作协议GB/T33899-2017已发布15124工业物联网仪表应用属性协议GB/T33900-2017已发布15225工业物联网仪表服务协议GB/T33904-2017已发布15326智能仪器仪表的数据描述定位器GB/T38845-2020已发布15427智能仪器仪表的数据描述执行机构GB/T38843-2020已发布15528增材制造文件格式GB/T35352-2017ISO/ASTM52915:2013ISO&ASTM已发布15629增材制造设计要求、指南和建议GB/T37698-2019ISO/ASTMDIS20195ISO&ASTM已发布15730增材制造云服务平台模式规范GB/T37461-2019已发布15831机器人仿真开发环境接口GB/T33267-2016已发布15932面向多核处理器的机器人实时操作系统应用框架GB/T33264-2016已发布16033机器人通信总线协议GB/T29825-2013已发布16134机器人控制器开放式通信接口规范GB/T32197-2015已发布16235模块化机器人高速通用通信总线性能GB/T33266-2016已发布16336工业机器人的通用驱动模块接口GB/T38560-2020已发布16437工业机器人柔性控制通用技术要求GB/T38839-2020已发布16538工业机器人控制程序性能评估与测试GB/T39360-2020已发布16639工业机器人机械环境可靠性要求和测试方法GB/T39266-2020已发布16740工业机器人云服务平台数据交换规范GB/T39401-2020已发布16841工业机器人视觉集成系统通用技术要求GB/T39005-2020已发布16942工业机器人电磁兼容设计规范GB/T39004-2020已发布17043工业机器人可编程控制器软件开发平台程序的XM1.交互规范GB/T39406-2020已发布17144面向人机协作的工业机器人设计规范GB/T39402-2020已发布17245自动引导车通用技术条件GB/T20721-2006已发布17346快速成形软件数据接口GB/T25632-2010已发布17447数控装备互联互通及互操作（所有部分）GB/T39561已发布17548分析仪器物联规范GB/T38113-2019已发布17649工业机器人与生产环境通信架构GB/T38872-2020已发布17750智能仪器仪表的数据描述属性数据库通用要求GB/T40216-2021已发布17851增材制造技术云服务平台参考体系GB/T40210-2021已发布17952工业机器人云服务平台分类及参考体系结构GB/T40212-2021已发布18053智能制造射频识别系统超高频RF1.D系统性能测试规范20202904-T-469制定中18154智能制造射频识别系统超高频读写器应用编程接口20202791-T-469制定中18255现场设备集成EDD与OPCUA集成技术规范20192998-T-604制定中18356工业过程测量和控制过程设备目录中的数据结构和元素第13部分：压力测量设备电子数据交换用属性列表(1.OP)20204687-T-604IEC61987IECSC65E制定中18457工业过程测量和控制过程设备目录中的数据结构和元素第14部分：温度测量设备电子数据交换用属性列表(1.OP)20204686-T-604IEC61987IECSC65E制定中18558现场设备集成通用要求20184172-T-604制定中18659现场设备集成客户端20184171-T-604制定中18760现场设备集成服务器20184170-T-604制定中18861面向智能制造系统集成的服务通用要求20202872-T-339制定中18962可编程序控制器第9部分：用于小型传感器和执行器的单点数字通信接口(SDCI)20171654-T-604制定中19063增材制造数据处理通则20180182-T-604ISO17296-4:2014ISO制定中19164轮式移动机器人导引运动性能规范及测试方法20184682-T-604制定中19265工业机器人与生产环境的通信架构20184685-T-604制定中19366物流机器人控制系统接口技术规范20202627-T-604制定中19467数控机床远程运维第1部分：通用要求20203870-T-604制定中19568现场设备集成第5部分：信息模型待立项19669基于AR的人机协作系统通用要求待立项19770增材制造工艺参数库规范待立项19871现场设备集成第6部分：FD1.技术映射待立项19972现场设备集成第7部分：通信设备待立项20073现场设备集成第8部分：行规基金会现场总线H1.待立项2136技术产品文件字体拉丁字母、数字和符号的CAD字体GB/T18594-2001ISO3098-5:1997已发布2147技术产品文件CAD图层的组织和命名第1部分:概述与原则GB/T18617.1-18617.11ISO13567ISO已发布2158CAD工程制图规则GB/T18229-2000已发布2169CAD文件管理GB/T17825.117825.10已发布21710CAD/CAM数据质量GB/T18784-2002已发布21811CAD/CAM数据质量保证方法GB/T18784.2-2005已发布21912技术制图CAD系统用图线的表示GB/T18686-2002已发布22013计算机辅助工艺设计（CAPP）系统功能规范GB/T28282-2012已发布22114工业自动化系统与集成产品数据表达与交换（所有部分）GB/T16656ISO10303ISOTC184已发布22215工业自动化系统与集成过程规范语言（所有部分）GB/T20719ISO18629ISOTC184已发布22316工业自动化系统与集成测试应用的服务接口（所有部分）GB/T22270.1-22270.2ISO20242ISOTC184已发布22417工业自动化系统与集成制造执行系统功能体系结构GB/T25485-2010已发布22518工业自动化系统与集成零件库（所有部分）GB/T17645ISO13584ISOTC184已发布22619生产过程质量控制设备状态监测GB/T37942-2019已发布22720智能工厂生产过程控制数据传输协议GB/T38854-2020已发布22821工业自动化系统制造报文规范（所有部分）GB/T16720.1-16720.4ISO9506ISOTC184已发布22922工业自动化车间生产GB/T16980.1-16980.2ISO/TR10314,IDTISOTC184已发布23023机器的状态检测和诊断数据处理、通信和表达（所有部分）GB/T22281ISO13374ISOTC184已发布23124企业用产品数据管理（PDM）实施规范GB/Z18727-2002已发布23225企业资源计划（所有部分）GB/T25109已发布23326自动化系统与集成制造系统能源效率以及其他环境影响因素的评估第1部分:概述和总则GB/T35132.1-2017ISO20140-1:2013ISOTC184已发布23427工业自动化能效GB/T35115-2017IEC/TR62837:2013IECTC65已发布23528智能工厂过程工业能源管控系统技术要求GB/T38848-2020已发布23629物流装备管理监控系统功能体系GB/T32827-2016已发布23730过程控制用功能块（所有部分）GB/T21099IEC/TS61804IECSC66E已发布23831工业过程测量和控制系统用功能块（所有部分）GB/T19769IEC61499IECSC65B已发布23932工业自动化系统企业模型的概念与规则GB/T18999-2003ISO14258:1998,IDTISOTC184已发布24033工业自动化系统企业参考体系结构与方法论的需求GB/T18757-2008ISO15704:2000,IDTISOTC184已发布24134先进自动化技术及其应用制造业企业过程互操作性建立要求（所有部分）GB/T32855ISO11354-1:2011,IDTISOTC184已发布24235工业企业信息化集成系统规范GB/T26335-2010已发布24336面向制造业信息化的ASP平台功能体系结构GB/T25460-2010已发布24437集团企业经营管理信息化核心构件标准GB/T35128-2017已发布24538OPC统一架构（所有部分）GB/T33863IEC/TR62541已发布24639智能工厂工业控制异常监测工具技术要求GB/T38847-2020已发布24740智能工厂工业自动化系统工程描述类库GB/T38846-2020已发布24841基于OPCUA的数字化车间互联网络架构GB/T38869-2020已发布24942ERP、MES与控制系统之间软件互联互通接口（所有部分）GB/T39466已发布25043工业自动化系统与集成开放系统应用集成框架（所有部分）GB/T19659ISO15745ISOTC184已发布25144工业自动化系统与集成制造软件互操作性能建规（所有部分）GB/T19902ISO16100ISOTC184已发布25245工业自动化系统与集成诊断、能力评估以及维护应用集成（所有部分）GB/T27758ISO18435ISOTC184已发布25346企业信息化系统集成实施指南GB/T26327-2010已发布25447企业集成企业建模框架GB/T16642-2008ISO19439-2006,IDTISOTC184已发布25548企业集成企业建模构件GB/T22454-2008ISO19440-2007,IDTISOTC184已发布25649基于网络化的企业信息集成规范GB/T18729-2011已发布25750企业控制系统集成（第1部分以外所有部分）GB/T20720IEC62264-2016ISO/SC65E已发布25851自动化系统与集成制造系统先进控制与优化软件集成（第1部分以外所有部分）GB/T32854已发布25952自动化系统与集成对象过程方法GB/T39470-2020已发布26053自动化系统与集成制造运行管理的关键性能指标（第1部分以外所有部分）GB/Z34044.10-2020ISO/TR22400-10：2018已发布26154系统与软件工程接口和数据交换第I部分：企业资源计划系统与制造执行系统的接口规范GB/T38557.1-2020已发布26255智能工厂工业自动化系统时钟同步、管理与测量通用规范GB/T38844-2020已发布26356制造装备集成信息模型通用建模规则GB/T40209-2021已发布26457企业控制系统集成第4部分：制造运行管理集成的对象模型属性GB/T20720.4-2021IEC62264-4:2015ISOTC184已发布26558智能工厂通用技术要求20184401-T-604制定中26659智能工厂建设导则第1部分：物理工厂智能化系统20173804-T-339制定中26760智能工厂建设导则第2部分：虚拟工厂建设要求20182045-T-339制定中26861智能工厂建设导则第4部分：智能工厂设计文件深度要求20182044-T-339制定中26962智能制造虚拟工厂信息模型20182047-T-339制定中27063智能制造虚拟工厂参考架构20182046-T-339制定中27164批控制第3部分：通用和现场处方模型及表述20173705-T-604制定中27265批控制第4部分：批生产记录20173707-T-604制定中27366生产过程质量控制生产装备全生命周期管理20181939-T-604制定中27467生产过程质量控制系统模型与架构机械加工20193000-T-604制定中27568生产过程质量控制故障预测与诊断20192996-T-604制定中27669生产过程质量控制通信一致性测试方法20192997-T-604制定中27770生产过程质量控制质量数据通用接口20192999-T-604制定中27871智能生产订单管理系统技术要求20182043-T-339制定中27972工业自动化能效诊断方法20184402-T-604制定中28073离散制造能效数据模型20184668-T-604制定中28174流程生产能效计量技术规范20184667-T-604制定中28275自动化系统与集成制造系统能源效率以及其他环境影响因素的评估第2部分：环境指标评估过程20191930-T-604ISO20140-2:2018制定中28376自动化系统与集成制造系统能源效率以及其他环境影响因素的评估第3部分：环境影响聚集过程20192970-T-604制定中28477制造系统能源效率以及其他环境影响因素的评估第5部分：环境影响评估数据20191928-T-604ISO20140-5:2017制定中28578智能工厂数控机床车间总线协议20181954-T-604制定中28679机器人制造数字化车间装备互联互通和互操作规范20184403-T-604制定中28780自动化系统与集成制造应用解决方案的能力单元互操作第3部分：能力单元互操作性的验证和确认20191929-T-604制定中28881先进自动化技术及其应用制造业企业过程互操作性建立要求第2部分：评价企业互操作性成熟度模型20191927-T-604ISO11354-2:2015制定中28982自动化系统与集成基于信息交换需求建模和软件能力建规的应用集成方法20192973-Z-604ISO/TR18161:2013ISOTC184制定中29083企业控制系统集成第3部分：制造运行管理的活动模型20192972-T-604制定中29184智能工厂交付第1部分：通用要求20202868-T-339制定中29285智能制造网络协同设计第4部分：全生命周期设计要求20202933-T-604制定中29386智能制造网络协同设计第5部分：多学科协同仿真20202931-T-604制定中29487数字化协同工程异地协同设计要求20202660-T-469制定中29588智能制造应用互联第1部分：集成技术要求20202625-T-604制定中29689自动化系统与集成智能生产线数据治理技术要求待立项29790自动化系统与集成智能生产线虚拟重构技术要求待立项29891自动化系统与集成制造企业数据空间集成模型待立项BC智慧供应链2991智能制造智慧供应链数据分类与格式要求待立项3002智能制造智慧供应链协议解析要求待立项3013智能制造智慧供应链供应商分类代码待立项3024智能制造智慧供应链供应商管理规范待立项3035智能制造智慧供应链业务协同通用要求待立项3046智能制造智慧供应链识别与评估要求待立项3057智能制造智慧供应链风险预警与防范控制实施指南待立项3068智能制造智慧供应链评价指标体系待立项3079智能制造智慧供应链测试与评估规范待立项BD智能服务3081网络化制造ASP工作流程及服务接口GB/T25484-2010已发布3092网络化制造系统应用实施规范GB/T25487-2010已发布3103网络化制造系统功能规划技术规范GB/T25489-2010已发布3114网络化制造环境下的制造资源分类GB/T25111-2010已发布3125网络化制造环境中业务互操作协议与模型GB/T30095-2013已发布3136云制造服务平台应用实施规范GB/T37960-2019已发布3147云制造仿真服务通用要求GB/T38554-2020已发布3158个性化定制分类指南GB/T40012-2021已发布3169信息技术远程运维技术参考模型GB/T39837-2021已发布31710基于云制造的智能工厂架构要求GB/T39474-2020已发布31811云制造服务平台制造资源接入集成规范GB/T39471-2020已发布31912云制造服务平台安全防护管理要求GB/T39403-2020已发布32013智能制造大规模个性化定制通用要求20182042-T-339制定中32114智能制造大规模个性化定制需求交互要求20182035-T-339制定中32215智能制造大规模个性化定制术语20182036-T-339制定中32316智能制造大规模个性化定制设计要求20182037-T-339制定中32417智能制造大规模个性化定制生产要求20182038-T-339制定中32518个性化定制成熟度模型20173835-T-469制定中32619智能制造远程运维系统通用要求20182039-T-339制定中32720智能服务预测性维护通用要求20192995-T-604制定中32821智能服务预测性维护算法与模型20210705-T-604制定中32922智能制造网络协同设计第1部分：通用技术要求20192993-T-604制定中33023智能制造网络协同设计第2部分：软件接口和数据交互20192994-T-604制定中33124智能制造网络协同制造资源模型与优化通用要求20202867-T-339制定中33225智能制造远程运维系统资源管理待立项33326智能制造大规模个性化定制评估与诊断指南待立项BE智能赋能技术3341系统与软件工程系统与软件质量要求和评价(SQuaRE)第51部分：就绪可用软件产品(RUSP)的质量要求和测试细则GB/T25000.51-2016ISO/IEC25051:2014ISO/IECJTC1/SC7已发布3352嵌入式软件质量保证要求GB/T28172-2011已发布3363嵌入式软件质量度量GB/T30961-2014已发布3374系统与软件功能性GB/T29831.1-29831.3已发布3385系统与软件可靠性GB/T29832.1-29832.3已发布3396系统与软件可移植性GB/T29833.1-29833.3已发布3407系统与软件维护性GB/T29834.1-29834.3已发布3418系统与软件效率GB/T29835.1-29835.3已发布3429系统与软件易用性GB/T29836.1-29836.3已发布34310信息技术软件生存周期过程指南GB/Z18493-2001ISO/IECTR15271:1998ISO/IECJTC1/SC7已发布34411系统工程GB/T22032（系统生存周期过程）应用指南GB/Z31103-2014ISO/IECTR19760:2003ISO/IECJTC1SC7已发布34512信息技术大数据工业产品核心元数据GB/T38555-2020已发布34613信息技术数据溯源描述模型GB/T34945-2017已发布34714弹性计算应用接口GB/T31915-2015已发布34815信息技术通用数据导入接口GB/T36345-2018已发布34916信息技术云数据存储和管理第2部分：基于对象的云存储应用接口GB/T31916.2-2015已发布35017信息技术云计算云服务级别协议基本要求GB/T36325-2018已发布35118信息技术工业云参考模型GB/T37700-2019已发布35219信息技术工业云服务能力通用要求GB/T37724-2019已发布35320工业自动化系统与集成工业制造管理数据GB/T19114ISO15531ISOTC184已发布35421工业自动化系统与集成流程工厂（包括石油和天然气生产设施）生命周期数据集成GB/T18975ISO15926ISOTC184已发布35522系统与软件工程系统生存周期过程GB/T22032-2021ISO/IEC15288:2015ISO/IECJTC1/SC7已发布35623信息技术工业云服务服务协议指南GB/T40203-2021已发布35724信息技术工业云服务计量指标GB/T40207-2021已发布35825智能制造多模态数据融合系统技术要求20182040-T-339制定中35926智能制造工业大数据平台通用要求20182053-T-339制定中36027智能制造工业数据空间模型20182054-T-339制定中36128智能制造工业大数据时间序列数据采集与存储管理框架20182052-T-339制定中36229智能制造工业数据采集规范20181941-T-604制定中36330智能制造工业数据分类原则20181942-T-604制定中36431智能制造工业数据云端适配规范20184404-T-604制定中36532智能制造工业技术软件化工业APP组件化封装通用要求20193192-T-469制定中36633智能制造工业技术软件化参考架构20193194-T-469制定中36734智能制造工业技术软件化工程中间件平台通用要求20193193-T-469制定中36835智能制造工业技术软件化工业APP质量要求20193195-T-469制定中36936智能制造工业云服务能力测评规范20193191-T-469制定中37037智能制造工业云服务数据管理通用要求20193190-T-469制定中37138基于工业云平台的个性化定制实施规范20193187-T-469制定中37239智能制造机器视觉在线检测测试方法20202866-T-339制定中37340工业软件工业APP分类分级和测评20202626-T-469制定中37441自动化系统与集成复杂产品数字挛生体系架构20203707-T-604制定中37542智能制造人工智能应用训练数据要求待立项37643智能制造工业知识图谱知识服务要求待立项37744智能制造工业知识图谱测试与评估规范待立项37845云制造服务平台开放接口要求待立项37946物联网边缘计算第2部分：服务接口待立项38047物联网边缘计算第3部分：边缘计算节点要求待立项38148物联网边缘计算第4部分：数据管理要求待立项38249智能制造数字挛生参考架构待立项38350智能制造数字挛生数据交互与接口规范待立项38451智能制造数字挛生成熟度模型与评估方法待立项38552智能制造数字挛生装备通用要求待立项38653智能制造数字挛生装备测试规范待立项38754智能制造数字挛生增材制造实施指南待立项BF工业网络3881信息技术系统间远程通信和信息交换OS1.路由选择框架GB/Z17977-2000已发布3892信息技术系统间远程通信和信息交换局域网第3部分:带碰撞检测的载波侦听多址访问(CSMA/CD)的访问方法和物理层规范GB/T15629.3-2014已发布3903信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范(所有部分)GB15629.11已发布3914信息技术系统间远程通信和信息交换中高速无线局域网媒体访问控制和物理层规范GB/T36454-2018已发布3925信息技术系统间远程通信和信息交换可见光通信第1部分：媒体访问控制和物理层总体要求GB/T36628.1-2018已发布3936信息技术系统间远程通信和信息交换低功耗广域网媒体访问控制
