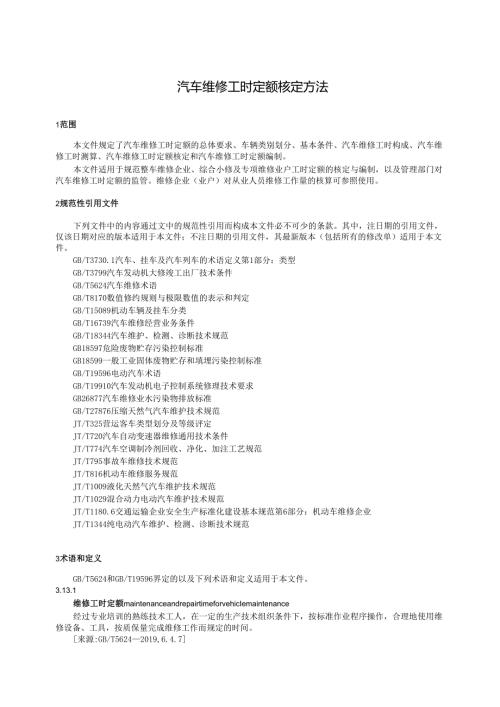

汽车维修工时定额核定方法.docx

汽车维修工时定额核定方法1范围本文件规定了汽车维修工时定额的总体要求、车辆类别划分、基本条件、汽车维修工时构成、汽车维修工时测算、汽车维修工时定额核定和汽车维修工时定额编制。本文件适用于规范整车维修企业、综合小修及专项维修业户工时定额的核定与编制，以及管理部门对汽车维修工时定额的监管。维修企业（业户）对从业人员维修工作量的核算可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3730.1汽车、挂车及汽车列车的术语定义第1部分：类型GB/T3799汽车发动机大修竣工出厂技术条件GB/T5624汽车维修术语GB/T8170数值修约规则与极限数值的表示和判定GB/T15089机动车辆及挂车分类GB/T16739汽车维修经营业务条件GB/T18344汽车维护、检测、诊断技术规范GB18597危险废物贮存污染控制标准GB18599一般工业固体废物贮存和填埋污染控制标准GB/T19596电动汽车术语GB/T19910汽车发动机电子控制系统修理技术要求GB26877汽车维修业水污染物排放标准GB/T27876压缩天然气汽车维护技术规范JT/T325营运客车类型划分及等级评定JT/T720汽车自动变速器维修通用技术条件JT/T774汽车空调制冷剂回收、净化、加注工艺规范JT/T795事故车维修技术规范JT/T816机动车维修服务规范JT/T1009液化天然气汽车维护技术规范JT/T1029混合动力电动汽车维护技术规范JT/T1180.6交通运输企业安全生产标准化建设基本规范第6部分：机动车维修企业JT/T1344纯电动汽车维护、检测、诊断技术规范3术语和定义GB/T5624和GB/T19596界定的以及下列术语和定义适用于本文件。3.13.1维修工时定额maintenanceandrepairtimeforvehicIemaintenance经过专业培训的熟练技术工人，在一定的生产技术组织条件下，按标准作业程序操作，合理地使用维修设备、工具，按质保量完成维修工作而规定的时间。来源:GB/T56242019,6.4.73.23.2机电故障诊断mechanicaIandeIectrica1.fau1.tdiagnosisa）分别列出燃料汽车（发动机、底盘、车身电器）和新能源汽车（电池、电机、电控系统，底盘，车身电器等）常见机电故障；b）根据故障特征分别列出常见故障诊断项目；c）分析各故障诊断项目的合理诊断步骤；d）用计时器测量并记录完成上述诊断步骤的时间。8.2.3作业方案制定工时测算8.2.3.1维护作业方案制订工时测算方法维护作业方案制订工时测算方法应按以下步骤进行：a）根据车辆行驶里程（或时间），按照GB/T18344、GB/T27876、JT/T1009、JT/T1344、JT/T1029或车型维修手册确定基本维护作业项目；b）进行车辆维护前检测并记录检测结果，根据检测结果确定维护附加作业项目；c）根据基本维护作业项目和附加作业项目制订合理的维护作业方案；d）用计时器测量并记录完成上述步骤的时间。8.2.3.2车身修复作业方案制订工时测算方法8.2.3.2.1车身整形修复车身整形修复作业方案制订工时测算方法应按以下步骤进行：a）根据车身受损部位、程度等，使用车身测量设备或工量具测量车身数据。b）根据测得的车身数据，按照标准、技术规范或维修手册并结合维修经验进行数据分析。c）根据数据分析结果制订车身整形修复方案。d）用计时器测量并记录完成上述步骤所用的时间。8.2.3.2.2车身涂装修复车身涂装修复作业方案制订工时测算方法应按以下步骤进行：a）根据车身的底材类型（铝板、镀锌板、塑料件等），损伤部位，损伤程度，确定施涂对象（车身损伤修复件或新件）。b）根据车身涂层的类型（金属漆、素色漆、三工序油漆等），喷涂设施设备条件，环境温度、湿度，并结合维修经验，制订合理修复方案。c）用计时器测量并记录完成上述步骤所用的时间。8.2.3.3美容装潢作业方案制订工时测算方法美容装潢作业方案制订工时测算方法应按以下步骤进行：a）与客户充分沟通，了解客户的美容装潢需求。b）查看车辆外观、内饰状况。c）结合施工材料特性制订合理的美容装潢作业方案。d）用计时器测量并记录完成上述步骤所用的时间。8.3作业工时测算8.3.1构成作业工时构成见图4。机电修理作业工时业盘作时底理工修车身电器修理作业工时电池、电机、电控（三电）系统修理作业工时盘作时底理工车身电器修理作业工时发动机修理作业工时点燃式发动机修理作业工时压燃式发动机修理作业工时污染物排放超标治理作业工时图7机电修理工时测算项目划分8.3.2.3.2测算方法机电修理作业工时测算方法应按以下步骤进行：a）根据诊断结果，确定机电修理项目。b）按照标准、技术规范或维修手册进行维修项目的更换、修复、调试等作业，并进行过程检验。c）按照标准、技术规范或维修手册进行竣工检验。d）用计时器测量并记录完成上述步骤所用的时间。8.3,2.4专项维修作业工时测算8.3.2.4.1构成机电专项维修作业工时构成见图8。机电专项维修作业工时图8机电维修部分专项维修工时构成8.3.2,4.2项目轮胎动平衡及修补作业工时测算项目示例见表B.9,曲轴修磨和气缸键磨作业工时测算项目示例见表B.10；其他机电专项维修作业工时测算项目示例参考表A.1表A.10、表B.1表B.808.3.2.4.3测算方法机电维修部分专项维修作业工时测算方法见8.2.2.2、8.2.3.1、8.3.2.2.2和8.3.2.3.208.3.3车身修复作业工时测算8.3.3.1构成车身修复作业工时构成见图9。图9车身修复作业工时构成8.3.3.2车身整形修复作业工时测算8.3.3.2.1项目车身整形修复作业工时测算项目划分见图10,乘用车、客车、载货汽车车身整形修复工时测算项目示例见表B.11表B.19。图10车身整形修复工时测算项目划分8.3.3.2.2测算方法车身整形修复作业工时测算方法应按以下步骤进行：a）根据车身整形修复方案，确定整形修复项目。b）按照标准、技术规范或维修手册完成车身覆盖件、结构件的损伤修复，车身部件更换作业或事故车拆检作业，并完成过程检验。c）按照标准、技术规范或维修手册完成竣工检验。d）用计时器测量并记录完成上述步骤所用的时间。8.3.3.3车身涂装修复作业工时测算8.3.3.3.1项目车身涂装修复作业工时测算项目划分见图11,乘用车、客车、载货汽车车身涂装修复工时测算项目示例见表B.20表B.2201OS4专项维修|汽车玻璃安装及修复一|空调维修一|散热器|曲轴修磨和气缸镀磨一|喷油泵和喷油器维修一|汽车闰滑与源护一|四轮定位检三I调整一|轮胎动平衡及修补一|自动变速器维修一工电气系统维修一|车身维巴|发动机维修一I美容一P-I事故车拆回工板件更换一1.损伤修复一燃料汽车|底盘装甲|贴太阳膜1.-I漆面贴膜H车内干洗|漆面打蜡1.-I洗车维护汽车维修工时定额宜按车型类别及工种类别编制，对应的汽车维修工时定额体系见图13和图图13按车型类别编制的汽车维修工时定额体系汽车维修工时定额体系美容装潢车身涂装修复工时定额车身整形修复工时定额机电维修工时定额I汽车玻璃安装及修复一I空调维修|_|I散热器维乌I曲轴修磨和气缸馍磨一I喷油泵和喷油器维修一电气系统维修J1.汽车闰滑与养护车身维修I发动机维修，I袋潢I载货汽车客车底盘装甲贴太阳膜1.-I漆面贴膜车内干洗漆面打蜡I|乘用车新能源汽车燃料汽车图14按工种类别编制的汽车维修工时定额体系10.2编制汽车维修工时定额体系应覆盖适用范围的维修全过程、全类别，项目应可扩展，涉及的工种应不缺失。10.3编制汽车维修工时定额体系应技术路径清晰，按车型类别及工种类别编制的汽车维修工时定额体系应相互不交叉、不重叠。10.4编制汽车维修工时定额体系应遵循科学合理的维修工艺流程。I1.表A.3污染物排放超标治理诊断工时测算项目示例点燃式发动机污染物排放检测不合格项目诊断项目工时，h类别1类别2类别一氧化碳(CO)混合气浓度故障；氧传感器故障；空气流量计(压力传感器)故障；进、排气不畅故障(含漏气)；点火及喷油故障；三元催化转化器故障；曲轴箱通风装置故障；配气相位及气门间隙故障；积炭故障碳氢化合物(HC)氮氧化合物(NOX)过量空气系数()OBD检测未就绪查看当前故障码和历史故障码；车辆热机循环状态；车辆行驶循环状态；大气压力状态燃油蒸发系统故障燃油加注口不密封；活性炭罐故障；连接管路故障；油箱故障；燃油泵上盖不密封颗粒物排放故障颗粒捕集器故障；压差传感器故障；温度传感器故障压燃式发动机污染物排放检测不合格项目诊断项目工时，h类别1类别2类别最大轮边功率(kW)喷油器故障；供油压力不足；气缸压力不足；进、排气不畅故障烟度(颗粒物)超标光吸收系数(m)或不透光度(%)喷油器及喷油正时故障DPF故障;DOC故障；POC故障；压差传感器故障；温度传感器故障；再生系统故障氮氧化合物(NOX)SCR故障；ASC故障；尿素喷射故障；氮氧传感器故障；温度传感器故障；喷油时刻不正确OBD检测未就绪查看历史故障码和当前故障码；车辆热机循环状态检查；车辆行驶循环状态检查；大气压力状态检查分类故障现象诊断项目工时，h类别1类别2类别制动系统制动跑偏左右制动力不均匀车轮定位异常悬架故障轮胎异常磨损分泵回位不良制动时抖动制动盘（鼓）故障制动摩擦片故障前后轮轴承故障悬架故障ABS异常表A.5客车、载货汽车底盘故障诊断工时测算项目示例分类故障现象诊断项目工时，h类别1类别2类别传动系统离合器分离不彻底离合器打滑总泵故障分泵故障压板故障离合器异响分离轴承故障导向轴承故障离合器压盘、飞轮故障离合器片故障操纵机构（含踏板）故障手动变速器自动脱挡自锁装置故障齿轮齿套故障操纵机构松旷自动变速器故障信号失准内部机械故障油液问题传动轴抖动动平衡异常转向系统转向沉重转向机故障转向助力泵故障转向节故障转向助力泵缺油转向柱万向节电控助力转向系统模块、传感器、执行器及线路故障悬架支撑轴承转向松旷转向机间隙异常拉杆球头松旷万向节松旷悬架故障分类故障现象诊断项目工时，h类别1类别2类别空调系统空调不制冷空调压缩机本体故障制冷剂缺失膨胀阀、节流管故障继电器（熔丝）故障输入信号失真能量管理系统异常线路故障风门控制元件故障控制开关及模块故障（含面板）空调不制热暖风开关故障暖风水箱故障缺冷却液控制电路故障（含面板）节温器故障风门控制元件故障暖风水管故障控制开关及模块故障（含面板）空调送风模式不正常；空调风速不正常控制电路故障风门故障（含内外循环）鼓风机故障调速装置异常空调滤清器脏堵控制开关及模块故障（含面板）风道异常表A.7客车、载货汽车车身电器故障诊断工时测算项目示例分类故障现象诊断项目工时，h类别1类别2类别灯光车灯不亮（前照灯、转向灯、倒车灯、示廓灯、制动灯、雾灯等）灯泡损坏继电器（含熔丝）故障线路故障开关故障前照灯模块故障灯光控制模块故障喇叭喇叭声音异常喇叭本体故障开关故障螺旋线圈故障线路故障维护检查项目工时，h类别1类别2类别制动系统防抱死制动装置鼓式制动器盘式制动器传动系统各连接部位变速器、主减速器和差速器离合器变速器、主减速器、差速器传动轴行驶系统车轮及轮胎悬架车桥车轮及轮胎检查轮胎外观、气压车轮及半轴的螺栓、螺母轮辆及压条挡圈照明、信号指示装置及仪表检查前照灯检查信号指示装置检查仪表线束及导线车架车身车架和车身支撑装置牵引车与挂车连接装置其他蓄电池防护装置全车润滑整车密封总工时表B.3新能源乘用车维护作业工时测算项目示例系统类别维护项目工时，h类别1类别2类别动力电池系统安全防护绝缘接插件状态标识点燃式发动机系统修理项目工时，h类别1类别2类别配气机构更换可变气门正时（VVT）机构更换VVT电磁阀调整配气相位点火系统更换点火线圈更换火花塞（1组）更换爆震传感器更换线束进排气系统清洁或更换三元催化转化器清洁或更换颗粒捕集器（GPF）更换氧传感器更换空燃比传感器更换活性炭罐更换活性炭罐电磁阀污染物排放超标治理系统修理项目工时，h类别1类别2类别发动机更换氧传感器清洗或更换三元催化器检查更换火花塞清洗或更换喷油器清洗或更换空气流量传感器检修排气系统漏气检修进气系统漏气清洗发动机积炭清洗或更换废气再循环（EGR）阀更换可变气门正时（VVT）电磁阀更换活性炭罐电磁阀后处理装置更换汽油车颗粒捕集器（GPF）清洗或更换颗粒物催化氧化器（PoC）清洗或更换氧化催化器（DOC）清洗或更换颗粒捕集器（DPF）更换SCR或ASC更换尿素喷射部件（喷嘴、控制模块等）更换DPF再生喷嘴更换压差传感器更换温度传感器表B.10曲轴修磨和气缸锋磨作业工时测算项目示例项目单位工时，h类别1类别2类别镶套缸镇缸、给磨缸缸磨削缸盖平面个磨削缸体上平面个曲轴主轴颈道连杆轴颈道凸轮轴轴颈道表B11乘用车损伤修复作业工时测算项目示例车身外部项目工时，h类别1类别2类别修复前保险杠修复前保险杠支架前保险杠骨架整形前翼子板整形（变形面大）前翼子板整形（变形面中）前翼子板整形（变形面小）车身内部项目工时，h类别1类别2类别仪表台骨架轻微整形座椅骨架轻微整形后座椅靠背挡板轻微整形车身框架项目工时，h类别1类别2类别散热器框架整形前轮罩整形前纵梁整形副梁位置校正前立柱整形车门槛梁整形后轮廓整形后纵梁整形后备箱底板整形（变形面大）后备箱底板整形（变形面中）后备箱底板整形（变形面小）后备箱后围板整形（变形面大）后备箱后围板整形（变形面中）后备箱后围板整形（变形面小）后横梁整形注：需整形面积占该部件面积40%60%为变形面大；20%40%为变形面中；20%以下为变形面小表B.14客车损伤修复作业工时测算项目示例车身外部项目工时，h类别1类别2类别修复前保险杠修复前保险杠支架前保险杠骨架整形前围整形发动机室盖整形乘客车门整形行李舱门整形后保险杠整形后围蒙皮整形车顶蒙皮整形（变形面大）车顶蒙皮整形（变形面中）车顶蒙皮整形（变形面小）车身内部项目工时，h类别1类别2类别仪表台骨架轻微整形座椅骨架轻微整形后座椅靠背挡板轻微整形车身框架项目工时类别1类别2类别散热器框架整形前围骨架整形前挡风玻璃框架整形前左立柱整形车顶骨架整形（1根）车身底板整形（Im2）后围骨架整形左后车身包角整形右后车身包角整形注：需整形面积占该部件面积40%60%为变形面大；20%40%为变形面中；20%以下为变形面小。表B.15客车板件更换作业工时测算项目示例车身外部项目工时，h类别1类别2类别更换前保险杠更换散热器面罩（中网）更换前翼子板更换后翼子板更换发动机室盖（含调整）更换乘客车门更换行李舱门更换后保险杠更换倒车镜（1只）车身内部项目工时，h类别1类别2类别更换前内顶饰板更换左前内柱饰板更换车内后视镜更换前挡遮阳帘（遮阳板）更换车门内饰板更换车窗升降器更换驾驶人座椅更换车内双人座椅（1张）车身框架项目工时，h类别1类别2类别更换散热器框架更换前横梁更换前纵梁更换车身边梁更换立柱更换车顶板（Im2）表B.16客车事故车拆检作业工时测算项目示例项目工时，h类别1类别2类别拆保险杠拆检散热器、冷凝器拆前照灯拆发动机拆变速器拆转向机拆前桥拆后桥拆仪表台拆尾灯表B.17载货汽车损伤修复作业工时测算项目示例车身外部项目工时，h类别1类别2类别修复前保险杠修复前保险杠支架前保险杠骨架整形车门整形（变形面大）车门整形（变形面中）车门整形（变形面小）车门窗框整形安全窗框架整形车厢栏板车厢框车厢底板车身内部项目工时，h类别1类别2类别仪表台骨架轻微整形车身框架项目工时，h类别1类别2类别散热器框架整形车架横梁前围板整形前挡风玻璃框架整形前立柱整形车顶板整形（变形面大）车顶板整形（变形面中）车顶板整形（变形面小）车门槛整形注：需整形面积占该部件面积40%60%为变形面大；20%40%为变形面中；20%以下为变形面小。表B.18载货汽车板件更换作业工时测算项目示例车身外部项目工时，h类别1类别2类别更换前保险杠更换前标更换前保险杠支架更换前保险杠骨架更换车门更换车外后视镜更换轮围内衬车身内部项目工时，h类别1类别2类别更换遮阳板更换车内后视镜更换车门内饰板更换车门内把手更换车窗升降器更换车顶篷更换座椅总成车身框架项目工时，h类别1类别2类别更换散热器框架更换车架更换车架横梁更换车顶板更换驾驶室壳表B.19载货汽车事故车拆检作业工时测算项目示例项目工时，h类别1类别2类别拆保险杠拆散热器、冷凝器拆前照灯拆发动机拆变速器拆前桥拆后桥拆转向机拆仪表台拆车厢拆驾驶室表B.20乘用车涂装修复作业工时测算项目示例分类涂漆部件工时，h类别1类别2类别外观件保险杠（前、后）前翼子板（左、右）发动机室盖车门（1扇）车顶后翼子板（左、右）后备箱盖门槛（左、右）结构件散热器框架前照灯框架前围板前纵梁、后纵梁立柱（A、B、C）后围板后台板后备箱底板车身底板尾灯框架附件散热器面罩（中网）后视镜壳（左、右）门拉手油箱盖小盖板（喷水、拖钩）整车整车表面整车内外整车改色表B.21客车涂装修复作业工时测算项目示例涂漆部件单位工时，h类别1类别2类别前围R1.2前保险杠m2车门R1.2发动机室盖m2后围m2后保险杠m2车身m2行李箱门m2车顶m2底盘m2倒车镜个其他附件个整车做漆m2双色及多色做漆R1.2表B.22载货汽车涂装修复作业工时测算项目示例涂漆部件工时，h类别1类别2类别保险杠（前、后）前围前侧围（左、右）立柱（左、右）车门（左、右）后侧围（左、右）后围轮围驾驶室顶车厢底盘半挂车头底盘其他附件驾驶室整做漆整车做漆表B.23玻璃安装及修复作业工时测算项目示例乘用车作业项目工时，h类别1类别2类别安装前挡风玻璃安装前三角玻璃安装前门三角玻璃安装前门车窗玻璃安装前门三角和车窗玻璃安装后门车窗玻璃安装后门三角玻璃安装后门车窗和三角玻璃安装后翼子板玻璃安装后挡风玻璃安装普通天窗玻璃安装全景天窗固定玻璃安装全景天窗滑动玻璃安装全景天窗固定和滑动玻璃修补玻璃洞口（直径ICm以下）修补玻璃洞口（直径1.9cm）修补玻璃洞口（直径23.4cm）修补玻璃裂纹（累计长度3.59.9Cm）修补玻璃裂纹（累计长度1019.9cm）客车作业项目工时，h类别1类别2类别安装前挡风玻璃安装驾驶人侧车窗玻璃安装前排乘员侧车窗玻璃安装车门玻璃安装侧窗玻璃（固定）安装侧窗玻璃（可移动）安装安全玻璃安装后挡风玻璃载货汽车作业项目工时，h类别1类别2类别安装前挡风玻璃安装车门玻璃安装侧窗玻璃（固定）安装后挡风玻璃修复玻璃洞口（直径ICm以下）修复玻璃洞口（直径1.9cm）修复玻璃洞口（直径23.4cm）修复玻璃裂纹（累计长度3.59.9cm）修复玻璃裂纹（累计长度1019.9cm）表B.24美容装潢作业工时测算项目示例作业项目工时，h类别1类别2类别外部洗车漆面打蜡漆面抛光漆面封釉漆面镀膜漆面镀晶轮胎清洁护理轮毂深度清洁护理车内饰清洁养护发动机室内清洁与线束保护发动机室镀膜后备箱清洁除尘前挡玻璃撕膜除胶前挡玻璃贴太阳膜后挡玻璃贴太阳膜车窗玻璃贴太阳膜（每门）全车漆面贴膜参考文献1人力资源和社会保障部.中华人民共和国职业分类大典z.2022.2管于华.统计学M.北京：高等教育出版社，2013.
