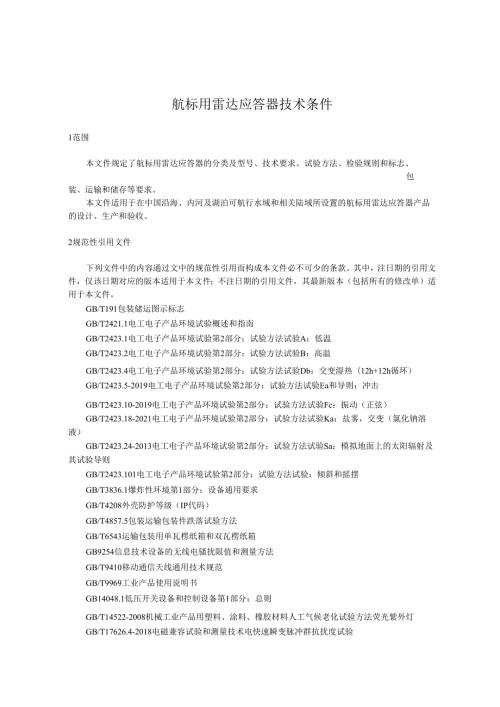

航标用雷达应答器技术条件1范围本文件规定了航标用雷达应答器的分类及型号、技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。本文件适用于在中国沿海、内河及湖泊可航行水域和相关陆域所设置的航标用雷达应答器产品的设计、生产和验收。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2421.1电工电子产品环境试验概述和指南GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB/T2423.5-2019电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10-2019电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.18-2021电工电子产品环境试验第2部分：试验方法试验Ka：盐雾，交变（氯化钠溶液）GB/T2423.24-2013电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则GB/T2423.101电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆GB/T3836.1爆炸性环境第1部分：设备通用要求GB/T4208外壳防护等级（IP代码）GB/T4857.5包装运输包装件跌落试验方法GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB9254信息技术设备的无线电骚扰限值和测量方法GB/T9410移动通信天线通用技术规范GB/T9969工业产品使用说明书GB14048.1低压开关设备和控制设备第1部分：总则GB/T14522-2008机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧光紫外灯GB/T17626.4-2018电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-2019电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T17626.29电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验GB/T17765航标术语JT/T788航标遥测遥控系统技术规范3术语和定义GB/T9410、GB/T17765界定的以及下列术语和定义适用于本文件。3. 1雷达应答器racon；radarresponder与船用雷达配合使用，工作在航海雷达频段内的接收和发射设备。来源：GB/T177652021,5.2,33.2固态雷达应答器newso1.idstateracon在指定范围内，能响应磁控管船载导航雷达询问，也能响应固态船载导航雷达询问的航标用雷达应答器。1.1 3磁控管雷达应答器magnetronracon在指定范围内，能响应磁控管船载导航雷达询问，但不能响应固态船载导航雷达，或者尽管能响应，但作用距离减小到同等条件下响应磁控管船载导航雷达的50%以下的航标用雷达应答器。3.4旁瓣抑制Side-IObesuppression雷达应答器对旁瓣询问的鉴别和抑制应答的技术。来源：GB/T177652021,5.2,153.5标称作用距离nominaIrange雷达应答器在安装高度为5m的情况下（以海平面为基准），对天线高度3m、发射机功率4kW的磁控管船载雷达的理想工作距离。3.6天线增益gain天线在某一规定方向上的辐射功率通量密度与参考天线（通常采用无损耗半波偶极子）在相同输入功率时最大辐射功率通量密度的比值。注1：天线增益用符号G表示。通常，天线增益均指最大辐射方向的增益。能的还应包括通信协议。5.2产品性能5.2.1天线5.2.1.1雷达应答器在X波段，应使用水平极化波对船载导航雷达进行响应；在S波段,应使用水平极化波和垂直极化波对船载导航雷达进行响应。5.2.1.2雷达应答器天线的主要技术性能要求见表I0表1雷达应答器X/S波段天线主要技术性能要求项目S波段X波段工作频率2,900MHz-3,100MHz9,300MHZ9,500MHz电压驻波比2:12:1增益25dBi26dBi极化方式水平、垂直水平方位面方向图圆度-1.5dB+1.5dB-1.5dB+1.5dB俯仰面半功率波束宽度218°5.2.1.3天线在加天线罩与不加天线罩时，半功率波束宽度变化应不大于10%；天线罩功率传输系数不小于75%,平均值不小于85%o5.2.2接收机5.2.2.1雷达应答器接收灵敏度范围为-50dbm0dbm05.2.2.2雷达应答器的工作与休止时间应能设置。磁控管雷达应答器休止期应在响应结束后100US以内。固态雷达应答器休止期应在响应结束后150s以内。5.2.2.3雷达应答器应能响应脉冲宽度不大于0.05s的船载导航雷达询问。在繁忙或重要港口的雷达应答器，还应能响应脉冲压缩船载导航雷达询问。5.2.3发射机5.2,3.1对磁控管雷达应答器，雷达询问脉冲宽度小于0.2s时，频率误差范围为-2MHZ+2.0MHz；雷达询问脉冲宽度等于或超过0.2s时，频率误差范围为-1.oMHZ+1.0MHz。5.2.3.1对固态雷达应答器，响应的频率误差范围为-200kHz+200kHz。5.2.3.2雷达应答器的有效发射功率应不小于IW(30dbm)05.2.4响应机制5.2.4.1磁控管雷达应答器收到询问信号后的响应延迟应不大于0.7s,固态雷达应答器收到询问信号后的响应延迟应不大于1.0so5. 4.2介电强度在GB/T2421.1规定的测量和试验标准大气条件下，雷达应答器应能承受表3规定的试验电压，历时1min无击穿或闪络现象。表3雷达应答器介电强度电源电压试验电压V试验频率Hz60VDC100050>60VDC220VAC20005.5环境适应性5.5.1曷6雷达应答器在最高环境温度为70oC时应能正常工作。5.5.2低温雷达应答器在最低环境温度为-40。C时应能正常工作。5.5.3湿热雷达应答器在95%的极限湿热环境下应能正常工作，绝缘电阻应符合表2的规定，外观应符合5.1.1的要求。5.5.4摇摆雷达应答器按GB/T2423.101规定的最严酷等级进行首摇、纵摇和横摇以及纵荡、横荡和垂荡等摇摆试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.5振动雷达应答器应能承受频率范围为10Hz150Hz、最大加速度为20m/s?的三个相互垂直方向的振动试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.6冲击在浮动助航标志上使用的雷达应答器，应能承受峰值加速度为500mAz的三个相互垂直方向的冲击试验，在固定助航标志上使用的应能承受峰值加速度为300mAz的三个相互垂直方向的冲击试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.7碰撞雷达应答器应能承受峰值加速度为250ms2的三个相互垂直方向的碰撞试验，试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。5.5.8盐雾海上应用的雷达应答器应按GB/T2423.18-2021规定的试验方法1进行耐盐雾试验，试验后应能正常工作，外观变化应无过分的腐蚀、质变现象。5.5.9外壳防护雷达应答器的外壳防护等级，应同时满足GB/T4208-2017规定的IP66和IP67。5.6电磁兼容性5.6.1无线电骚扰5.6.1.1雷达应答器的电源端子传导骚扰限值应符合GB9254-2008对A级信息技术设备的规定。5.6.1.2雷达应答器的辐射骚扰限值应符合GB9254-2008对A级信息技术设备的规定。5.6.2抗扰度5.6.2.1雷达应答器的静电放电抗扰度应符合GB/T22451的规定。5.6.2.2雷达应答器的射频电磁场辐射抗扰度应符合GB/T22451的规定。5.6.2.3雷达应答器的电快速瞬变脉冲群抗扰度应符合GB/T17626.4-2018中试验等级3的规定。5.6.2.4雷达应答器的浪涌抗扰度应符合GB/T17626.5-2019中试验等级3的规定。5.6.2.5雷达应答器的射频场感应的传导骚扰抗扰度应符合GB/T22451的规定。5. 6.2.6雷达应答器电压暂降、短时中断和电压变化的抗扰度应符合GB/T17626.29o5.7运输跌落雷达应答器的运输包装件按GB/T4857.5的规定进行跌落试验后应能正常工作，且无机械损伤、接触不良和紧固件松动等现象。6试验方法6. 1外观采用手感、目测等方法对5.1.1、5.1.35.1.5所列内容逐项进行检查。7. 2零部件试验7.2. 1采用目测方法逐项检查5.1.2a)C)所列内容。6.2.2具有防爆要求的雷达应答器按GB/T3836.1对零部件进行试验。6.3材料1.1.1 3.1天线材料天线材料按GB/T145222008规定的方法及其表C.1中“暴露周期类型5”的严酷条件进行暴露试验，共进行56个循环。1.1.2 零部件材料其他零部件材料按GB/T2423.242013中规定的程序A进行试验，共进行56个循环。1.1.3 电路元器件和电源电缆6.4.3.1频率精度的测试使用频谱分析仪和微波信号源，将信号源按雷达应答器的工作频率Ei输入微波脉冲信号，X波段的雷达应答器从9,300MHZ9,500MHz,S波段的雷达应答器从2,900MHZ3,100MHz,以IOM的频率间隔连续测试雷达应答器输出的信号频率工,频率精度F1=E1-Ri,测试数据按表4所示填写，频率精度的算术平均值即为雷达应答器的频率跟踪精度。表4跟踪频率精度测试记录表信号源发射频率Ei响应频率R1要求频率精度A（偏差值）6.4.3.2对于非固态雷达应答器，应输入窄脉冲和宽脉冲分别测试。6.4.3.3雷达应答器的发射功率采用峰值功率计直接测量。6.4.4响应机制任意指定至少三种莫尔斯识别码，在船载导航雷达显示屏上显示的识别码应符合5.2.4的要求。6.4.5旁瓣抑制在室外无遮断的条件下，将雷达应答器放置在距离船载导航雷达约OSnmiIe-InmiIe的位置，在雷达显示屏上响应识别码时，测试旁瓣抑制功能，应效果明显，如图4所示。a）无旁瓣抑制b）有旁瓣抑制图4旁瓣抑制功能显示效果示意6.4.6作用距离6.4.6.1观测船应为雷达应答器所设水域的设计船型，当所设水域设计船型大于5万吨级时，或位于公共航路附近时，应选用装有固态船载导航雷达的船舶进行测试试验。6.4.6.2试验船舶的雷达应在正确的波段上工作，并将雷达转换到合适的显示量程。6.4.6.3在观测雷达的增益调节到刚好出现背景噪声的情况下进行，当雷达应答器信号在雷达荧光屏上处于初始可见状态时，即可确定雷达应答器的实际作用距离，其结果应符合本规范第5.2.6的要求。6. 4.6.4应从雷达应答器到最远作用距离间来回每隔InmiIe进行测试记录，记录每一个雷达应答器扫描周期可见的编码次数，应最少不低于3次。7. 4.6.5在最远作用距离处应调试并记录雷达的灵敏度从最大到最小，其结果应记录在表5中。8. 4.6.6测试按表5要求进行记录。表5实船试验记录表标志情况标名型号位置编码测试条件大气情况测试船舶吨位温度、湿度、降水量等雷达功率航标用雷达应答器安装测试水域测试点位置坐标距禺nmi1.e信号情况记录图号备注）予tXY扫描次数/周期杂波情况1236.4.7功耗雷达应答器的功耗应在其工作与休止时间设为1：1.正常工作后，以直流电压表和直流电流表测出的供电直流电压和直流电流的相乘所得，如下式所示，其结果应符合5.2.7的要求。Pd=VA1.d（3）式中：Pd直流视在功率，单位为瓦（W）；YN直流电压有效值，单位为伏（V）；Id直流电流有效值，单位为安培（八）。6.4.8信息传输按JT/T788的规定，在航标遥测遥控中心平台上实测雷达应答器信息传输的内容与格式。6.5电源适应性雷达应答器在标称工作电压下正常响应雷达询问，用示波器监测此时的发射信号，或直接在雷达显示屏上观察，待信号稳定或识别码稳定后，记录或拍照。然后，分别在额定输入电压范围的上限和下限供电，各状态下均稳定运行10min,记录各状态下的信号波形或识别码，应无明显变化。6.6.1绝缘电阻测量在GB/T2421.1规定的测量和试验用标准大气条件下，按表2的要求，使用兆欧表测量航标灯带电零部件之间、带电零部件与接地金属件（或外壳）之间的绝缘电阻。测量热态绝缘电阻时，航标灯应通电运行2h,然后断电，在5min内完成测量。湿热态绝缘电阻应在湿热试验后测量。6.6.2介电强度测量试验按GB14048.12012规定的介电性能验证方法进行，将表3中规定的电压施加雷达应答器带电零部件之间、带电零部件与外壳之间，历时Imin。6.7环境适应性6.7,1局温试验试验按GB/T2423.2规定的“试验Bd”的方法进行。试验期间，对雷达应答器以电压额定值的上限供电。雷达应答器初始检测应工作正常。试验严酷等级70oC±2oC,持续时间2h,恢复时间2h。试验期间，雷达应答器应通电工作。6.7.2低温试验试验按GB/T2423.1规定的“试验Ad”的方法进行。试验期间，对雷达应答器以额定值的下限供电。雷达应答器初始检测应工作正常。试验严酷等级-40。C±2oC,持续时间2h,恢复时间2ho试验期间，雷达应答器应通电工作，或者达到低温持续时间后保持低温状态通电工作1.h。6.7.3湿热试验试验按GB/T2423.4规定的方法进行。试验严酷程度：55oC；循环次数：1。初始检测外观和冷态绝缘电阻，结果应符合4.1.1和表1的要求，雷达应答器应能正常工作。在高温高湿阶段的前2h和低温高湿阶段最后2h,雷达应答器通电应能正常工作1.h。试验后在GB/T2421.1规定的测量和试验用标准大气条件下进行恢复，在恢复的第2个小时进行最后检查，检测外观、湿热态绝缘电阻，并能通电正常工作1.h。6.7.4摇摆试验试验按GB/T2423.101规定的方法，使用最严酷等级，参照实际安装方式进行。试验期间雷达应答器应通电工作。6.7.5振动试验试验按GB/T2423.10规定的方法进行。试验严酷等级按GB/T2423.102019表C.1的规定，频率范围10Hz150Hz,IOm/S?扫频循环20次、20m/s?扫频循环20次，耐久试验为10min06.7.6冲击试验试验按GB/T2423.5规定的方法进行。在浮动助航标志上与固定助航标志上使用的雷达应答器,试验严酷等级分别按GB/T2423.52019的表1中“A=500ms2>D=11ms”和“A=300m/s2、D=18ms"之规定，波形为半正弦波。6.7.7碰撞试验试验按GB/T2423.5规定的方法进行。试验严酷等级按GB/T2423.52019表1中“A=250ms2”的规定执行。三个相互垂直方向各进行100O次土10次碰撞试验。6.7.8盐雾试验试验按GB/T2423.18规定的方法进行，试验使用严酷等级（1）。试验时，应除去临时表面保护层。6.7.9外壳防护试验试验按GB/T4208规定的方法进行。6.8电磁兼容性6.8.1无线电骚扰限值6.8.1.1电源端子传导骚扰限值测量测量按GB9254规定的方法进行。6.8.1.2辐射骚扰限值测量测量按GB9254规定的方法进行。6.8.2抗扰度6.8.2.1静电放电抗扰度试验试验按GB/T22451进行，试验结果应至少满足性能等级B。6.8.2.2射频电磁场辐射抗扰度试验试验按GB/T22451进行，试验结果应满足性能等级A。6.8.2.3电快速瞬变脉冲群抗扰度试验试验按GB/T22451进行，采用5.623规定的试验等级，试验结果应至少满足性能等级B。6.8.2.4浪涌抗扰度试验试验按GB/T22451进行，采用5.624规定的试验等级，试验结果应至少满足性能等级C。6.8.2.5射频场感应的传导骚扰抗扰度试验试验按GB/T22451进行，试验结果应至少满足性能等级B。6.8.2.6电压暂降、短时中断和电压变化抗扰度试验试验按GB/T17626.29进行试验，采用562.6规定的试验等级，试验结果应至少满足GB/T22451规定的性能等级B。按GB/T4857.5规定的方法进行试验，跌落高度按包装质量和运输方式选取，任选四面,每面跌落一次。7检验规则7.1检验分类检验分为交收检验和型式检验。7.2交收检验7 .2.1每台航标用雷达应答器应按照表6要求的项目进行检验，所交验的产品应是按产品技术文件所规定的程序调试好的完整产品,并应附有相应的调试记录。8 .2.2交收检验中若有1项不符合规定，则该批产品不合格。1.1.2 检验1.1.3 3.1检验时机有下列情况之一者应进行型式检验：a）新航标用雷达应答器定型；b）该型号停产1年以上后恢复生产；c）正常生产时，5年进行一次检验；d）设计、工艺和材料有较大改变，可能影响航标用雷达应答器性能；e）出厂检验结果与上次型式检验有较大差异。7.3.2 检验项目及要求型式检验项目应按表6的要求进行。7.3.3 样品数量除另有规定外，每个型号产品的样品至少为3件。7.3.4 合格判据所有检验项目全部检验合格，方可认为型式检验合格。任一样品的任一检验项目不合格，均应在试样故障排除后进行重新检验。表6交收检验和型式检验的检验项目、技术要求及试验方法检验项目技术要求试验方法交收检验型式检验外观5.1.16.1.1+零部件5.1.26.1.2+防腐性镀锌5.1.36.1.1+材料5.1.46.1.3+表6（续）检验项目技术要求试验方法交收检验型式检验使用说明书5.1.56.1.1+天线5.2.16.2.1+接收机5.2.26.2.2+发射机5.2.36.2.3+响应机制5.2.46.2.4+旁瓣抑制5.2.56.2.5+作用距离5.2.66.2.6+功耗5.2.76.2.7+信息传输5.2.86.2.8+电源适应性5.36.3+绝缘电阻5.4.16.4.1+介电强度5.4.26.4.2+高温5.5.16.5.1+低温5.5.26.5.2+湿热5.5.36.5.3+摇摆5.5.46.5.4+振动5.5.56.5.5+冲击5.5.66.6.6+碰撞5.5.76.5.7+盐雾5.5.86.5.8+外壳防护5.5.96.5.9+电源端子传导骚扰5.6.1.16.6.1.1+辐射骚扰5.6.1.26.6.1.2+静电放电5.6.2.16.6.2.1+射频电磁场辐射562.26.6.2.2+电快速瞬变脉冲群562.36.6.2.3+表6（续）检验项目技术要求试验方法交收检验型式检验浪涌5.6.2.4662.4+射频场感应的传导骚扰562.5662.5+电压暂降、短时中断和电压变化562.66.6.2.6+运输跌落5.76.7+注：“十”表示包括该项目，“-”表示不包括该项目。8标志、包装、运输和储存1.1 1标志在雷达应答器外壳的明显处应焊有金属标牌，内容包括；a）生产厂厂名；b）产品名称、型号和出厂编号；c）制造年月；1.2 包装雷达应答器的包装用纸箱应符合GB/T6543的规定，包装箱上应具有符合GB/T191规定的包装标志。1.3 运输包装好的应答器在不受雨雪和烈日的直接影响下，适合于公路，铁路，水路，空中等单一的或组合的运输。1.4 储存包装好的应答器应储存在环境温度为035,相对湿度不大于80%,无酸碱腐蚀，无强烈机械振动和无强磁场作用的库房里。储存期为2年。参考文献1 GB9391-1988船用雷达技术要求和使用要求测试方法和要求的测试结果标准2 GB/T17626.6电磁兼容性试验和测量技术射频感应的传导骚扰度试验3 GB/T22451无线通信设备电磁兼容性通用要求4 JT/T761-2022航标灯通用技术条件5 JT/T74-2007雷达指向标6 JT/T759-2009海区航标效能验收规范7 JTS/T320-5-2020沿海导助航设施维护技术规范8 SC/T7002.9-1992船用电子设备环境试验条件和方法碰撞9 SC/T7002.12-1992船用电子设备环境试验条件和方法霉菌10 SJ/Z11388-2009电子信息产品环保使用期限通则11 IEC609452002Maritimenavigationandradiocommunicationequipmentandsystems-Genera1.requirementS-Methodsoftestingandrequiredtestresu1.ts12 IEC61993-2：2018MaritimenavigationandradiocommunicationequipmentandSystems-AutomaticIdentificationSystems(A1.S)-Part2:C1.assAshipborneequipmentoftheautomaticidentificationsystem(A1.S)-Operationa1.andperformancerequirements,methodsoftestandrequiredtestresu1.ts13 CISPR16-1-1999Specificationforradiodisturbanceandimmunitymeasuringapparatusandmethods14 IA1.AR-101OnMarineRadarBeacons(racons)IA1.ARecommendation15 IA1.Ae-NAV-146OnStrategyforMaintainingRaconServiceCapabi1.ity16 IA1.AG1.O1.ORACONRANGEPERFORMANCE17 IMORESO1.UTIONA.615(15)RADARBEACONSANDTRANSPONDERS18中国船级社认证船舶与海上设施用电气电子设备型式试验指南19中国船级社认证电气电子产品型式认可试验指南
