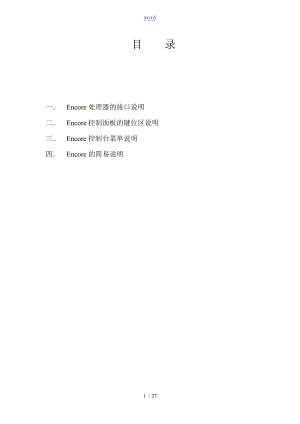

word目 录一 Encore处理器的接口说明二 Encore控制面板的键位区说明三 Encore控制台菜单说明四 Encore的简易说明一 Encore处理器介绍端口名称预监DVI输出主监HD/SDI输出不可用M/E2板卡预监模拟输出系统环接输出M/E3板卡主监2模拟输出系统环接输入处理器ID设定端口主监2 DVI输出网线输入端口厂家维修端口主监1DVI输出同步输入端口电源输入端口主监1模拟输出M/E1板卡二 面板介绍序号区域名称功能序号区域名称功能1触摸屏区设定、操作、修改窗口设置。10层控制区选择需要的层。2系统键区可直接访问所有的系统配置，设置和状态菜单。11层功能区修改层的属性。3SC无此功能12激活开关组区单台设备无效4操纵杆区可以改变设置参数。13T型把过渡区有预监过渡到主监5SC无此功能14分组区根据不同设备分组。6设备照明控制调节灯的明暗。15按键过渡区有预监过渡到主监7预设区存储设置。16辅助控制不可用8设备选择区激活不同设备17过渡功能区设置过渡模式9信号源选择区设定窗口信号源后可选择。18SC无此功能三 Encore控制台菜单说明Encore Controller菜单HOME菜单首页这是LC大型控制台菜单，SC小型控制台不包括最后两项。（一） INPUT输入要选择某个窗口后才能进入INPUT菜单，当前状态是所选窗口的属性，包括所在的1目的地一台控制主机的情况下默认1，多台的时候根据情况调节、2输入接口可调，DVI、HD15、BNC、3信号格式不可调，自动识别、4输入类型一般根据信号自动识别、不可调、5空间颜色RGB、SMPTE一般为RGB、6取样模式不可调自动识别、7比照度调节当前窗口信号，围75125、8亮度调节当前窗口信号，围75125、9伽马值调节当前窗口信号，围1.03.0、10输入同步类型一般是自动识别，可调H/V、CSync、SOG、Auto、11补偿默认是off，除特殊情况一般不更改、12局部同步是调节模拟信号用，默认是160mv、13锐度-1010。1 HOME主菜单按下HOME返回主菜单2 CFG配置菜单按下CFG菜单显示的是当前窗口和SOURCE SELECTION里的键关联关系，例如1A对应1、SRC_3对应3。包括文件不可选、文件名不可选、删除申请到哪里。A、 BACK返回上一级菜单B、 SAVE存储当前设置C、 DELETE删除当前设置3 AR宽高比调整菜单按下AR菜单显示当前窗口的比例，包括模式可手动调节16：9、4：3、5：4、3：2、1：1、Custom如果选择Custom，下面会出现Ratio，调节具体一个比例数值。A、 BACK返回上一级菜单B、 SAVE存储当前设置4 SAVE存储按下SAVE存储当前设置5 APPLY FORMAT应用格式按下APPLY FORMAT应用当前格式。一般是配合FORCE ACQUIRE键使用。6 SIZING尺寸按下SIZING菜单显示的是图像和窗口的比例尺寸，包括时钟相位不可选、横向总线、横行活动线、横向图像位置、垂直总线不可选、垂直活动线、垂直图像位置。A、 BACK返回上一级菜单B、 SAVE存储当前设置C、 FORCE ACQUIRE自动识别当前信号最优位置7 COLOR BALANCE颜色平衡这个菜单显示的是单独调整窗口图像的RGB比照度、亮度，包括Red比照度、亮度、Grn比照度、亮度、Blue比照度、亮度。A、 BACK返回上一级菜单B、 SAVE存储当前设置C、 RESET ALL恢复原始数值8 FORCE ACQUIRE强制识别按下FORCE AQUIRE自动识别当前输入信号。（二） OUTPUT输出点击OUTPUT选项显示巴可控制器输出给背景屏的分辨率，包括目的地、格式分辨率、空间颜色。1 HOME主菜单按下HOME返回主菜单2 GLCK同步按下GLCK菜单显示巴可系统的同步设定，包括源的同步设定、类型默认类型不可选A、BACK返回上一级菜单3 APPLY FORMAT应用格式按下APPLY FORMAT菜单应用当前设置的格式4 SETTINGS设置按下SETRINGS菜单显示可以设置投影机的同步格式，包括输出监视器选择主预监和所有、同步输出方式选择、特定同步、伽马值设置、窗口删格粗细设定。A、BACK返回上一级5 TEST PATTERN测试图按下TEST PATTERN菜单显示测试信号，包括输出监视器主预监和所有、模式开关、类型类型选择、删格开关、队列测试开关。A、BACK返回上一级（三） SYSTEM系统点击SYSTEM菜单显示系统选项调节，包括层在主监上是否能够调整ON/OFF、Tally 模式ON/OFF。1 HOME主菜单按下HOME返回到主菜单。2 RESET恢复默认按下RESET显示恢复的方式，包括驱动恢复需要恢复设备的选择CTRLR+VP+SP，CONTROLLER,，VPorSP、恢复操作All VPs and SPs，All Detected VPs,，All Detected SPs，or ActiveDests、恢复类型软件还是硬件SOFT or FACTORY。A、 BACK返回上一级B、 RESET恢复设置好后按下RESET键，屏幕上出现YES or NO同意就开始初始化开始。3 SWVER软件版本按下SWVER显示当前设备的版本号，包括控制台版本号、控制器版本号。Controller表示操作台版本号，VP表示信号处理器版本号。A、 BACK返回上一级B、 FORCE DOWNLOAN下载新版本barco厂家升级4 DIAG诊断按下DIAG显示诊断的设备，包括LED灯测试所有、顶部、底部、旋钮恢复是否。A、 BACK返回上一级B、 LINKS：宽屏幕时候设置。C、 TALLYTally测试：测试所有TallyD、 START LED TEST开始LED灯测试E、 ROTARY ENCODER旋钮测试液晶显示屏旁边的旋钮F、 TBAR & JOYSTICKT形滑杆和操纵杆G、 KEY DETECT按键测试5 DEST SETUP目的地设置单台VP情况下不设置按下DEST SETUP显示目的地的设置，包括目的地的选择、类型单屏和双屏、VP的添加、VP的删除。A、 BACK返回上一级B、 REMOVE ALL恢复所有修改C、 REMOVE移除D、 ADD添加6 NETWORK SETUP网络设置没有巴可专用路由器的情况下，一般不用设置按下NETWORK SETUP显示控制台IP、其他网络设备IP围。不可修改。A、BACK返回上一级7 INPUT PATCH输入点按下INPUT PATCH显示窗口和点的对应关系，包括点的序号、连接类型、目的地序号、VP窗口号、控制台窗口号、Tally号。A、 BACK返回上一级B、 ADD PATCH添加点C、 DELETE PATCH删除点8 ROUTER SETUP路由器设置没有巴可专用路由器的情况下，一般不用设置按下ROUTER SETUP显示路由器设置，包括路由器序列号、名称、厂商、路由器类型、输入口多少，输出口多少、通讯类型。A、 BACK返回上一级B、 M SETUP以太网设置1、BACK返回上一级2、TEST M测试网络3、NEXT IP QUADIP调节，下一组IPC、 DELETE ROVTER删除路由器D、 ADD NEW添加新的路由器E、 OUTPUT PATCH输出点没有巴可专用路由器的情况下，一般不用设置1、BACK返回上一级2、ADD PATCH添加点3、DELETE PATCH删除点（四） MISC杂项点击MISC项进入Miscellaneous Menu菜单1 HOME主菜单2 CONSL控制台设置菜单在Miscellaneous Menu菜单下，按下液晶屏“CONSL进入到CONSOLE PORT SETUP菜单。这个菜单能够查看和修改Encore服务器接口设置。包括波特率、数据位、奇偶、停止位等设置。一般不设置3 LOCK密码锁菜单在Miscellaneous Menu菜单下，按下液晶屏“LOCK进入到LOCKOUT CODE菜单。这个菜单能够查看控制台是否使用密码锁功能。一般设置为默认值，密码为1111。1、HOME主菜单2、BACK返回上一级3、CHANGE CODE改变密码按下“CHANGEL CODE进入CHANGE LOCKOUT CODE菜单，用户可以自定义密码。4 EDID外设显示器编辑在Miscellaneous Menu菜单下，按下液晶屏“EDID进入到EDID DVI Input Format菜单。这个菜单可以设置Destination、FORMAT、Current三个选项进展修改，这个设置是针对高级用户修改，一般不修改。1、BACK返回上一级2、PROGRAM EDID编辑外设显示器，按下后确认当前编辑数值。5 DEINE VP ID处理器ID定义菜单在Miscellaneous Menu菜单下，按下液晶屏“DEINE VP ID进入到Video Processors ID Definition菜单。这个菜单可以设置VP ID、Assign To选项。修改VP的物理位置和定义位置，一般不修改。1、BACK返回上一级2、ASSIGN TO定义修改后的数值6 LCD SETTINGS液晶触摸屏设置菜单在Miscellaneous Menu菜单下，按下液晶屏“LCD SETTINGS进入到LCD SETTINGS菜单。这个菜单可以设置液晶触摸屏的Brightness、Contrast选项。修改亮度和比照度。1、BACK返回上一级2、RESET复位3、LCD Cal校准7 USER PREF用户优先选择设置菜单在Miscellaneous Menu菜单下，按下液晶屏“USER PREF进入到USER PREFRENCE MENU菜单。这个菜单可以设置Black Invalid Video选项，一般不修改。1、BACK返回上一级8 BACKUP RESTORE备份菜单系统通过外部软件备份，所以这个选项不操作。（五） PRESETS预设在主菜单下点击“PRESETS进入预设菜单，一般不修改。（六） EFFECTS效果在主菜单下点击“EFFECTS进入效果菜单。1 Destination目的地选择。2 Key Frame Effect键效果修改键变换效果。3 Transition Rate转换速度修改预监到主监变换的速度4 Transition Type转换类型修改预监到主监变换的类型（七） SEQS序列高级设定，不修改。四 Encore简易使用说明(一) 背景设定1. 背景通道的选择按下BGA或BGB键，在触摸屏上可选择背景的输入方式，选定按下FORCE ACQUIRE强制识别，可以更改背景。在按键闪烁并按键上方红灯熄灭时方可操作。一般选择DVI输入就是背景计算机2. 背景信号设定（1） 所有需要通过背景计算机播放的文件，都要事先存储到背景计算机中。最好两台都存储，保证一台出现问题也不影响播出（2） 图片格式、视频格式要是计算机能够识别的格式，每个栏目都可在计算机中存储自己的目录方便调用。（3） 当我们以图片为背景时，选定图片点击右键将其设置成桌面背景。（4） 当我们以图像为背景时，用计算机安装的KMPlayer播放，将播放器设置成全屏、循环播放。（5） 根据背景墙的规模计算后的宽高比为16：9，所以编辑的图片和图像也要按照这个比例制作。现在背景墙显示分辨率为3072×1536，图片和图像的编辑最好能保持或者高于这个分辨率，这样能够显示更好的效果。(二) 窗口设定1. 线路的通道因为巴可控制器接口定义和控制台窗口调出键不一致，控制器的1A，1B对应控制台的3A，3B。所以信号源连接时要注意。2. 窗口信号的通道选择按下窗口键1A等，在触摸屏右边小键盘区按下Input键进入窗口通道选择界面。在触摸屏上选择需要输入的通道，选定按下FORCE ACQUIRE强制识别。在这个界面我们可以对窗口中的图像进展亮度、比照度进展调整。在按键闪烁并按键上方红灯熄灭时方可操作3. 窗口的调整按下窗口键1A等，可以通过控制台右上角的操纵杆对其进展大小、区域的调节。在按键闪烁并按键上方红灯熄灭时方可操作4. 关于KEY键的使用解释：如果需要把一路信号作为Key信号，两路信号必须在同一级上同一块板子上，一般把B作为Key键，A作为填充信号。选择CUTFILL选项并选不透明，应该就可以。具体情况具体操作。5. COPY的用法解释：复制可以复制任意两个窗口，方法是先选中要复制的对象，然后再选中复制的源，最后点住Copy要复制的对象完成。例如：1A是要复制的对象，1B是复制的源。先点击1A，再点击1B，最后按住Copy1A完成，1A就是1B的复制品6. Move Setup的用法解释：移动点击想要移动的窗口，点亮Move Setup键，然后移动窗口到理想位置，再点击Move Setup键让它保持长亮，最后点击Transition Functions区的Move键，我们就能看见窗口移动的初始、完毕位置，再按转换键就可以在主屏上看到效果了7. Layer FunctionsSwap Zorder的使用解释：在同一级M/E上，改变两个输入口的上下层关系。默认是A下B上，就是B压A(三) 信号选择区的设置1. 点击触摸屏旁边小键盘区的“System键。进入SYSTEM Menu界面。2. 点击触摸屏下面的Input Patch键，进入到Input Source Patch界面。Input Source PatchSource NumberX1-24对应的是信号选择区的键位Connection TypeXDIRECT SDI、DVI、Analog等对应的是输入信号源类型的选择。IDX1、2、3等一般选择1，对应设置的VP。VP Input X1A-3B这里指的是处理器上的1A-3BMixer Layer【X】【3A-1B】这里指的是控制面板上的3A-1BVP Input is mapped toSource X1-24点击ADD后自动识别ADD PatchDELETE Patch添加或删除设置的“点3. 调整Source Number X，选择对应信号选择区的键位。4. 调整Connection Type XXXXXX包括DVI、SDI、Analog等，调整到需要的输入类型。5. 调整VP Input X，这里的1A对应的是面板的3A。6. 调整好后点击“ADD Patch，Source X自动添加。7. 然后再点击触摸屏旁边的键盘区的SAVE存储。(四) 模式的存储1. 为方便使用，可根据不同的栏目分别设置不同的模式。巴可控制台的Preset Section预存区提供8页每页8个共64组存储模式。2. 存储的方法是先根据栏目的需要设置模式，然后按下Learn要存的地方如Learn1，表示当前模式存储到预存区1里面。3. Delete“？表示要删除“？这项。4. Next、Previous是选择上一项和下一项。5. Page“？表示要到第“？页。红灯在数字上面亮起，就表示当前在红灯下面的数字显示的页。(五) 巴可操作台抓帧的操作1. 背景层不能在背景墙上主监上即BGA、BGB上方的红灯不能亮起。2. 点开一个窗口或背景按键闪烁，红灯熄灭。3. 按下Frame Grab如果是动态视频，先按下Freeze使图像静止。进入FRAME GRAB的菜单在触摸屏上显示。4. 按下触摸屏左下角的CAPTURE，显示capturing后，Name显示一个UNSAVE_FG_X13文件，Format显示截取图像的分辨率。5. 按下SAVE，进入FRAME SAVE菜单，在Save Location处选择存储位置1100，再按下SAVE，显示save image to flash。成功后退回Frame Grab菜单，Name处显示SAVE_FG_X13，整个步骤完成。6. 调用操作台存储帧，按下BG层，把Type 选到FG_X13处完成。如果存储了多个帧文件，更换的时候还是按下BG层把Type 选到FG_X13处，在File to load处选择需要的文件好1100，点击左上角LOAD键即可。(六) 巴可操作台恢复出厂模式设置1 在触摸屏旁边的小键盘上面选择“SYSTEM键，出现如下图2 点击触摸屏左边的“RESET键进入SYSTEM RESET菜单3 出现三个选项，然后分别调整到以下选项。第一项 Device CTRLRVPSP第二项Reset OptionAll VPs and SPs第三项Reset TypeFACTORY触摸屏右边第一个黑色旋钮是调节上下光标的旋钮，第二个黑色旋钮是调节每项属性的旋钮。4 调节完成后，按下触摸屏左下角“RESET，到下一个界面后，再按下“YES，等待一会即可完成操作台初始化设置。(七) Barco 操作台备份读取软件的使用方法1. 安装Barco Folsom软件，其中包括巴可操作台的备份读取软件“Barco Backup and Restore。2. 在安装后找到并启动巴可操作台的备份读取软件“Barco Backup and Restore。3. 然后用一条交叉网线连接巴可操作台和存储的计算机。4. 存储的计算机IP为192.168.0.XXX2255，因为巴可操作台的IP为192.168.0.1。然后点击Disconnect连接，等上边的红条变成绿色后表示正常连接。5. 连接后下面的选项是选择需要备份的数据建议为全部备份或读取。6. 需要备份选择Backup To File，需要读取选择Restore To Encore。操作中请不要切断电源和网线，也不要进展其他工作。7 操作可能需要35分钟，完成后直接关闭软件即可。27 / 27
