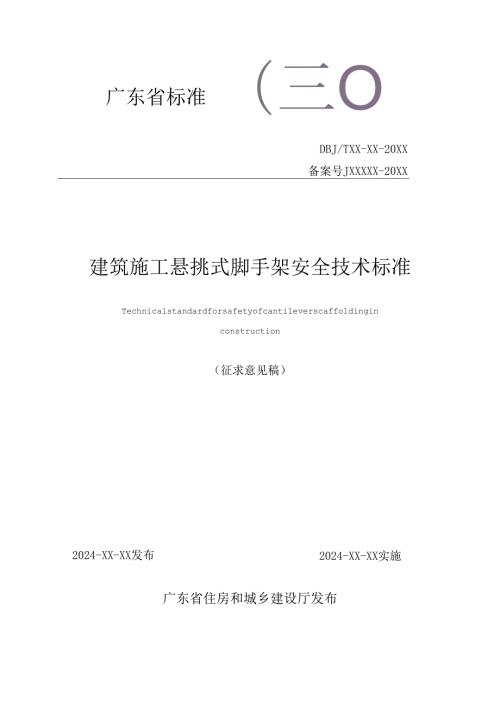

广东省标准（三ODBJ/TXX-XX-20XX备案号JXXXXX-20XX建筑施工悬挑式脚手架安全技术标准Technicalstandardforsafetyofcantileverscaffoldinginconstruction（征求意见稿）2024-XX-XX实施2024-XX-XX发布广东省住房和城乡建设厅发布本标准不涉及专利广东省住房和城乡建设厅关于发布广东省标准建筑施工悬挑式脚手架安全技术标准的公告粤建公告(202X)XX号经组织专家委员会审查，现批准建筑施工悬挑式脚手架安全技术标准为广东省地方标准，编号为DBJ/TXX-XX-202X。本标准自202X年XX月X日起实施。本标准由广东省住房和城乡建设厅负责管理，由主编单位负责具体技术内容的解释，于出版后在广东省住房和城乡建设厅门户网站()公开标准全文。广东省住房和城乡建设厅202X年XX月XX日本标准根据广东省市场监督管理局关于批准下达2023年第二批广东省地方标准制修订计划的通知（粤市监标准（2023）591号）的要求，编制组认真总结近年来建筑施工悬挑式脚手架在工程应用中的经验，参考了国内相关标准的有关内容，在全省范围内广泛征求了建设主管部门以及施工、生产厂家的意见，最后制定了本标准。本标准共分10章和6个附录，主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.材料与构配件；5.荷载；6.设计计算；7.构造要求；8.搭设、使用与拆除；9.检查与验收；10.安全管理与维护。本标准由广东省住房和城乡建设厅负责管理，由广东省建筑安全协会负责具体技术内容的解释。在执行中如有意见和建议，请寄送广东省建筑安全协会广东省标准建筑施工悬挑式脚手架安全技术标准编制组（地址：广州市越秀区环市东路334号市政中环大厦23楼01、02、08、09单元）主编单位：广东省建筑安全协会广州建筑股份有限公司参编单位：广州市第四建筑工程有限公司中国华西企业有限公司广州珠江建设发展有限公司中天华南建设投资集团有限公司中建科技集团华南有限公司中国建筑第二工程局有限公司广州市建设工程安全监督站东莞市建筑业协会中国建筑第八工程局有限公司华南分公司广东省建筑工程集团有限公司广东省顶层建设集团有限公司主要起草人员：王启吴瑞卿林东辉江涌波吴航李建友陈稳德谢佳珂纪来有黄朝锦谢芳刘付小燕洪冬明黄鹏伍时辉钟志锋谢健曦黎强龙绍章钟孔添邓锋孙晖黄建卢位昌王四久王长征卢健明陈洁琼主要审查人员：1总则12术语和符号22 .1术语23 .2符号23基本规定54材料与构配件65结构作用71. 1作用分类72. 2作用标准值73. 3作用组合86设计计算106. 1一般规定107. 2悬挑支承结构设计118. 3钢管脚手架设计197构造要求229. 1一般规定2210. 悬挑支承结构2311. 3钢管脚手架构造308搭设、使用与拆除3412. 1一般规定3412.1 设3512.2 用3612.3 除379检查与验收3813. 1构配件检查与验收3813.1 挑支承结构检查与验收3813.2 手架检查与验收3910安全管理与维护4114. 1安全管理4115. 2维护保养42附录A风压高度变化系数43附录B悬挑式脚手架荷载计算常用数据44表B.1扣件式钢管脚手架每米立杆承受的结构自重标准值gk(kNm)44表B.2悬挑式脚手架常用材料自重44附录C悬挑式脚手架常用材料力学特征45表Cl常用热轧普通工字钢的规格、理论重量及截面特性45表C.2脚手架钢管截面力学特征45附录D轴心受压构件的稳定系数46表D.1Q235冷弯薄壁型钢轴心受压构件的稳定系数46表D.2b类截面轴心受压构件的稳定系数(采用轧制或焊接截面)47附录E悬挑脚手架主要构件计算范例48附录E.1双耳拉环锚栓计算48附录E.2钢筋钢管组合连墙件计算51附录F悬挑脚手架验收表54表F.1附着工程结构上拉杆悬挑脚手架验收表54表F.2附着工程结构下支撑悬挑脚手架验收表59表F.3搁置工程结构下支撑悬挑脚手架验收表63表F.4搁置工程结构楼面悬挑脚手架验收表67本标准用词说明71引用标准名录72Contents1 Generalprovisions12 TermsandSymbols23 .1Terms24 .2Symbols25 BasicRequirements56 MaterialsandAccessory67 StructuralActions75.1ClassificationofActions75.2NormalValuesofActions75.3CombinationofActions86DesignCalculation106. 1GeneralRegulation107. 2DesignofCantileverSupportStructure118. 3DesignofSteelPipeScaffolding197DetailingRequirements227. 1GeneralRegulation227. 2CantileverSupportStructure239. 3SteelPipeScaffoldingStructure308Erection,UseandDisassembly348. 1GeneralRegulation3410. 2Erection358.3Use368. 4Disassembly379CheckandAccept389. 1CheckandAcceptofAccessory389. 2CheckandAcceptofCantileverSupportStructure389. 3CheckandAcceptofSteelPipeScaffolding3910SafetyManagementandMaintenance4110. 1SafetyManagement4110.2Maintenance42Appendix A HeightVariationCoefficientofWindPressure43Appendix B CommonlyUsedDataforLoadCalculationofCantileverScaffolds44TableB.1StandardValuesofStructuralSelf-WeightperMeterofVerticalMemberforCoupler-TypeSteelTubularScaffoldsgk(kNm)44Table B. 2Self-WeightofCommonlyUsedMaterialsforCantileverScaffolds44AppendixCMechanicalPropertiesofCommonlyUsedMaterialsforCantileverScaffolds45TableC.1Specifications,TheoreticalWeights,andCross-SectionalPropertiesofCommonlyUsedHot-RolledMildSteelI-Beams45Table C. 2MechanicalPropertiesofSteelTubeCross-SectionsforScaffolding45AppendixDStabilityFactorofAxiallyLoadedMembers46TableD.1StabilityFactorofAxiallyCompressedMembersMadeofQ235Cold-FormedThin-WalledSteel46Table D. 2StabilityFactorofAxiallyCompressedMemberswithClassBCross-Sections(UsingRolledorWeldedSections)47AppendixECalculationExamplesforMainComponentsofCantileverScaffolds48TableE.1SpecificationforCalculationofDouble-EarPullRingsandAnchorBolts48Table E. 2SpecificationforCalculationofCombinedSteelReinforcingBarandSteelTubeWallTies51AppendixFAcceptanceChecklistforCantileverScaffolds54ExplanationofTerminologyUsedinThisRegulation71ListQuotedStandards72ExplanationofProyisions731总则.o.为规范悬挑式脚手架设计与施工应用，贯彻执行国家安全生产的方针和政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本标准。1.0.2本标准适用于房屋建筑和市政基础设施工程用悬挑式脚手架的设计、搭设、使用、拆除、验收与安全管理。1.0.3悬挑式脚手架的设计、搭设、使用、拆除和验收除应符合本标准外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1悬挑式脚手架cantileverscaffolding搭设一定高度并附着于工程结构上，通过悬挑支承结构、上拉杆或下支撑、锚固支座承受上部脚手架荷载，具有为建筑施工提供安全作业和安全防护功能的脚手架，以下简称悬挑脚手架。2.1.2悬挑支承结构cantileveredsupportingstructure设置在钢管脚手架底部并将荷载传递给工程结构的悬挑钢构件。2.1.3钢管脚手架steeltubularscaffolding采用扣件式或承插型盘扣式钢管，搭设在悬挑支承结构上的双排或多排的架体。按用途分为砌筑和结构工程施工用的结构脚手架，装修工程施工用的装修脚手架。2.1.4立杆定位件locatingelementsofuprighttube设置在悬挑支承结构或联梁上用于定位脚手架立杆位置的物件。2.1.5锚固支座anchoredbearing通过锚固螺栓、U形钢筋锚环、钢板将悬挑支承结构和下支撑固定在工程结构上或外侧的构造。2.1.6联梁connectingbeam当立杆纵距与悬挑支承结构纵距不相等时，在悬挑支承结构之间设置的型钢梁。2.1.7上拉杆hangingmember设置于悬挑支承结构上方，用于悬挑支承结构与工程结构之间的连接，能通过调节装置施加预紧力的构件。2.1.8双耳拉环锚栓doubleearringpullanchorbolt固定在工程结构上，用于上拉杆与工程结构连接的构件。2.1.9卸荷钢丝绳unloadedwirerope在工程结构与悬挑支承结构端部之间设置的具有卸载作用的斜向吊拉钢丝绳。2.1.10钢筋吊环U-shapedsteelring-pull预埋在工程结构中的钢筋锚固体，用于吊拉钢丝绳与工程结构的连接。2.1.11U形钢筋锚环U-ShaPedsteelanchorring预埋在工程结构中的U形钢筋锚固体，用于悬挑钢梁与工程结构的连接。2.1.12锚固螺栓anchoredbolt用于悬挑支承结构与工程结构之间固定的螺栓。2.1.13下支撑lowerSupport设置于悬挑支承结构下方，用于支承悬挑支承结构的构件。2.1.14连墙件tiemember与工程结构和架体连接，能够承受拉力和压力的刚性构件。2.2符号2. 2.1作用、作用效应q均布线荷载标准值；N轴力设计值；M弯矩设计值；正应力；N单个螺栓所承受的剪力设计值；N'单个螺栓所承受的拉力设计值；k风荷载标准值；o基本风压值。3. 2.2材料、物理性能和抗力f钢材的抗拉、抗压和抗弯强度设计值；f'钢材的抗剪强度设计值；螺栓的抗剪强度设计值；f'螺栓的抗拉强度设计值；焊缝抗拉、抗压和抗剪强度设计值；E钢材的弹性模量；N：单个螺栓抗剪承载能力设计值；N'-一单个螺栓抗拉承载能力设计值；力一一计算工况对应的混凝土轴心抗压强度设计值;f'计算工况对应的混凝土轴心抗拉强度设计值;M受弯构件的容许挠度值。2. 2.3计算系数0结构重要性系数；九一一永久作用的分项系数；7可变作用的分项系数；Yl可变荷载考虑设计工作年限的调整系数；二一一风压高度变化系数；“一一风荷载体型系数；挡风系数；WZ风荷载的组合值系数fP轴心受压构件的稳定系数；b螺栓孔混凝土受荷计算系数；笈一一混凝土局部承压提高系数；2. 2.4几何参数A截面面积；净截面面积；b锚固螺栓的工程结构厚度;d螺栓、双耳拉环锚栓或销轴的直径;/一一螺栓螺纹处有效直径；hO混凝土的有效截面高度；/截面惯性矩；i回转半径；心冲切临界截面的周长；W截面模量；W"构件的净截面模量；3基本规定3. 0.1悬挑脚手架应根据工程结构类型、特点、施工环境等情况，编制悬挑脚手架专项施工方案，专项施工方案主要内容应包括：1工程概况；2编制依据；3施工计划；4悬挑脚手架方案设计和施工工艺技术；5施工安全保证措施；6施工管理及作业人员配备和分工；7验收要求；8应急处置措施；9计算书、相关施工图纸及节点详图。3. 0.2悬挑脚手架分段搭设高度不宜大于20m。当超过20m的悬挑脚手架，施工单位应组织专家对专项施工方案进行论证。4. 0.3悬挑脚手架设计应保证结构体系的稳定，构造合理、连接牢固、搭设与拆除方便、使用安全可靠，还应满足下列要求。1满足承载力要求；2不发生影响正常使用的变形；3具有安全防护功能。3.0.4悬挑脚手架采用工具式定型产品时，应具备下列资料：1产品制造商、出厂检验日期、产品编号；2产品出厂合格证；3其他必要的证明文件。3. 0.5附着或支承在工程结构上的悬挑脚手架,应按现行国家标准混凝土结构设计规范GB/T50010对工程结构进行承载力验算，经设计单位复核确认。当不满足要求时，应采取可靠的加固措施。3.0.6悬挑脚手架经现场验收和检验检测合格后方可使用，当验收结果存在不合格项时，应整改并重新验收，按规定进行技术资料的收集和整理。3.0.7悬挑脚手架搭设和拆除前，应对作业人员进行岗前培训和安全技术交底，形成交底记录。3. 0.8遇到雷雨、雪、浓雾或作业场所5级以上大风等恶劣天气时，应停止悬挑脚手架搭设和拆除作业。雨、雪后脚手架上作业应有防滑措施；夜间不得从事悬挑脚手架安装、拆除作业。4. 0.9悬挑脚手架使用过程中，不得改变其结构体系。4材料与构配件5. 0.1用于制作悬挑支承结构的热轧型钢、钢板等应符合现行国家标准碳素结构钢GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q355级钢的规定。冷弯薄壁型钢的质量应符合现行国家标准冷弯薄壁型钢结构技术规范GB50018的规定。4.0.2用于悬挑脚手架的钢管、扣件、连墙件、脚手板等构配件的质量应符合国家现行标准建筑施工扣件式钢管脚手架安全技术规范JGJ130、建筑施工承插型盘扣式钢管脚手架安全技术标准JGJ/T231的规定。4.0.3制作悬挑支承结构型钢构件的焊接材料应与主体金属材料的技术性能相适应。手工焊接采用的焊条，应符合现行国家标准非合金钢及细晶粒钢焊条GB/T5117和热强钢焊条GB/T5118的规定，自动焊和半自动焊所采用的焊丝和焊剂，应符合现行国家标准埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求GB/T5293和埋弧焊用热强钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求GB/T12470的规定。4.0.4用于悬挑脚手架的钢筋应符合钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1和钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.2的规定，不得采用冷加工钢筋制作拉环和锚环。4. 0.5卸荷钢丝绳技术性能应符合现行国家标准钢丝绳通用技术条件GB/T20118,钢丝绳用普通套环GB/T5974.1和钢丝绳夹GB/T5976的规定，钢丝绳直径不应小于14mm,宜为强度级别不小于1570MPa的6X37钢丝绳。5. 0.6悬挑支承结构连接应符合下列要求：1钢拉杆和调节套筒技术性能应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T1499.1中HPB300级钢筋的规定；2锚固螺栓应满足现行国家标准应符合现行国家标准六角头螺栓GB/T5782的规定，其机械性能应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1的规定；3销轴应采用现行国家标准低合金高强度结构钢GB/T1591中规定的Q355级钢、优质碳素结构钢GB/T699中规定的45钢制成；4双耳拉环锚栓应采用现行国家标准优质碳素结构钢GB/T699中规定的牌号45钢，宜采用一次冲压成型工艺制作。4. 0.7构配件加工质量应符合下列规定：1钢构件应平直，两端端面应平整，不应有斜口。当杆件有裂纹、表面分层硬伤、压扁、硬弯、深划痕、结疤等缺陷时,不得使用；2金属结构件焊缝应符合焊接质量要求，不得有漏焊、焊穿、裂纹和夹渣等缺陷；3油漆外观不应有脱漆、漏漆等缺陷。4.0.8型钢及钢拉杆表面应采取防腐措施，工厂化制作的构配件应有生产厂的标志。4. 0.9密目式安全立网的质量和性能应符合现行国家标准安全网GB5725的规定。5结构作用5.1作用分类5. 1.1悬挑脚手架上的作用，可分为永久作用和可变作用。5.1. 2悬挑脚手架的永久作用根据实际构造措施进行计算，应包含下列项目：1脚手架结构自重，包括悬挑支承结构和上拉杆、脚手架立杆、水平杆、剪刀撑或斜杆等的自重；2脚手板、安全网、栏杆等其他构配件与防护设施自重；3其他永久荷载。5.1.3脚手架的可变作用应包括下列项目：1施工荷载：包括作业层上的人员、施工机具及材料等的自重；2风荷载；3其他可变作用。5.2作用标准值5.2.1悬挑脚手架永久作用的标准值取值应符合下列规定：1悬挑支承结构自重标准值按施工方案设计图计算取值；2脚手架架体结构自重标准值应按其搭设尺寸，按现行行业标准的规定取值；3构配件自重标准值不应低于表5.2.1的规定。表5.2.1悬挑脚手架构配件自重标准值类别永久作用标准值冲压钢脚手板0.30kNm2钢脚手板0.20kNtnz钢筋格栅脚手板0.10kNm2栏杆与挡脚板0.17kN/m密目式安全立网0.01kN/m2注：本表所给各项永久作用适用于一般使用条件，当使用作用较大、情况特殊或有专门要求时，应按实际情况取值；其他材料和构配件可按现行国家标准建筑结构荷载规范GB50009规定取值。5.2.2悬挑脚手架可变作用标准值的取值应符合下列规定：1作业层上的施工荷载标准值应根据实际情况确定，不应低于表5.2.2的规定。表5.2.2脚手架施工荷载标准值序号脚手架用途施工荷载标准值（kN/m，）1砌筑工程作业3.02其他主体结构工程作业2.03装饰装修作业2.04防护作业1.0注：上人斜道（斜梯）施工荷载标准值按其水平投影面积计算，取值不应低于2.0kN”2当作业脚手架上存在2个及以上作业层同时作业时，在同一跨距内各操作层的施工荷载标准值总和取值不应小于5.OkNZm203石材幕墙、玻璃幕墙等施工荷载较大的分项工程，应按实际情况取值。5.2.3悬挑脚手架上振动、冲击物体应按其自重乘以动力系数后取值计入可变作用标准值，动力系数可取1.35o5.2.4作用于悬挑脚手架上的水平风荷载标准值应按下式计算：Ok=PjPJOo(5.2.4)式中：。卜一一风荷载标准值(kN/m2)；4风压高度变化系数，应根据脚手架搭设的最大高度，按本标准附录A取值;4脚手架风荷载体型系数，应按表5.2.4的规定取用，表中。为挡风系数；基本风压值(kN/m2),应按附录A取重现期/FlO对应的风压值。表5.2.4悬挑脚手架风荷载体型系数4背靠建筑物状况全封闭敞开、框架和开洞墙US1.001.30注：。为挡风系数,RL24/4。其中4为悬挑脚手架迎风面挡风面积(in?),4为悬挑脚手架迎风面面积(m)；。不应小于0.8,当sNLO时，s=l.0。5.3作用组合5 .3.1悬挑脚手架设计时，应根据正常搭设、使用或拆除过程中在脚手架上可能同时出现的作用，按承载能力极限状态和正常使用极限状态分别进行作用组合，应取各自最不利的作用组合进行设计。6 .3.2悬挑脚手架结构及构配件承载能力极限状态设计时，应按表5.3.2的规定采用作用的基本组合。表5.3.2悬挑脚手架作用的基本组合计算项目作用的基本组合水平杆强度永久荷载+施工荷载上拉杆强度、悬挑支承结构的强度及稳定承载力永久荷载+施工荷载立杆稳定承载力1 .永久荷载+施工荷载2 .永久荷载+施工荷载+w风荷载取以上两种组合，按最不利计算。连墙件强度、稳定承载力风荷载+N。连接耳板强度、稳定承载力永久荷载+施工荷载预埋件、锚固螺栓强度、稳定承载力永久荷载+施工荷载注：L表中的“+”仅表示各项作用参与组合，而不代表代数相加；2.强度计算包括连接强度计算；3.vi为风荷载的组合值系数，取0.6；4.N。为连墙件约束脚手架平面外变形所产生的轴向力设计值，取值为3kNo5.3.3脚手架结构及构配件正常使用极限状态设计时，应按表5.3.3的规定采用作用的标准组合。表5.3.3悬挑脚手架作用的标准组合计算项目作用的标准组合水平杆挠度永久荷载悬挑支承结构挠度5. 3.4作用分项系数取值应符合表5.3.4的规定。表5.3.4作用分项系数验算项目作用分项系数永久作用c可变荷载7°结构构配件及连接件强度、稳定承载力1.3YL*15挠度1.00注：九为调整系数，取值0.9。6设计计算6. 1一般规定6.1.1结构设计应依据工程结构通用规范GB55001、施工脚手架通用规范GB55023、建筑结构荷载规范GB50009、钢结构设计标准GB50017、冷弯薄壁型钢结构技术规范GB50018、建筑施工脚手架安全技术统一标准GB51210及建筑结构荷载规范DBJ15T01等现行国家和广东省标准的规定，采用概率极限状态设计法，以分项系数的设计表达式进行设计。6.1.2悬挑脚手架设计计算应根据工程实际施工工况进行，结果应满足对脚手架强度、刚度、稳定性的要求。其设计计算应包括下列内容：1脚手架架体构件（水平杆、立杆）强度、稳定、变形计算；2悬挑支承结构、联梁的强度、稳定、变形计算；3悬挑支承结构锚固支座强度、稳定性计算；4悬挑支承结构上拉杆、双耳拉环锚栓强度计算；5悬挑支承结构下支撑强度、稳定、变形和预埋件计算；6双耳拉环锚栓、锚固螺栓孔处混凝土局部承压计算；7悬挑支承结构搁置工程结构的承载力计算；8连墙件的强度、稳定性和连接强度计算。6.1.3脚手架结构设计计算应依据施工工况选择具有代表性的最不利杆件及构配件，以其最不利截面和最不利工况作为计算条件，计算单元的选取应符合下列规定：1应选取受力最大的杆件、构配件；2应选取跨距、间距变化和几何形状、承力特性改变部位的杆件、构配件；3应选取架体构造变化处或薄弱处的杆件、构配件；4当脚手架上有集中荷载作用时，尚应选取集中荷载作用范围内受力最大的杆件、构配件。6.L4脚手架杆件和构配件强度应按净截面计算；杆件和构配件稳定性、变形应按毛截面计算。6.1.5计算构件的承载力、稳定性与连接强度时，应采用作用效应的基本组合和材料强度设计值计算，作用分项系数按本标准第5.3.4条执行。6.1.6验算变形（挠度）时，应采用作用效应的标准组合和变形限值进行计算，作用分项系数按本标准第5.3.4条执行。6.1.7钢材的强度设计值与弹性模量应按表6.L7采用。表6.1.7脚手架材料的强度设计值与弹性模量（N/mm）材质抗拉、抗压和抗弯f抗剪f,弹性模量EQ2352051202.06×10sQ3552951702.06×IO5453051752.06×IO5HPB300钢筋2702.IOXlO56.1.8螺栓连接的强度指标应按表6.1.8采用。表6.1.8螺栓的强度设计值（Nmm2）普通螺栓等级抗拉fbt抗剪fh,4.81701408.84003206.1.9构件焊缝强度设计值应符合表6.1.9的规定。表6.1.9焊缝的强度设计值（Nmm2）材质抗拉、抗压和抗剪包Q235角焊缝160Q355角焊缝2006.1.10脚手架受弯构件容许挠度应符合表6.1.10的规定。表6.1.10受弯构件的容许挠度构件类别容许挠度v脚手板，纵向、横向水平杆，/150与Iomm取较小值悬挑受弯构件，/400联梁“250注：为受弯构件的计算跨度，对悬挑构件，为悬挑长度的2倍。.6.1.11脚手架立杆长细比不应大于210,其他杆件中的受压杆件长细比不应大于250,受拉杆件长细比不应大于350o6.1.12悬挑脚手架结构设计应根据脚手架种类、搭设高度和荷载采用不同的安全等级。脚手架安全等级的划分应符合表6.1.12的规定。表6.1.12脚手架的安全等级分段搭设高度（m）安全等级<20II220I6.1.12脚手架进行承载力计算时，结构重要性系数分别取L1（安全等级I级）、L0（安全等级11级）。6.1.13有密集人员通行的沿街建筑悬挑支承结构的结构重要性系数应取1.1,一般地区建筑物的悬挑支承结构的结构重要性系数不应小于1.Oo6. 2悬挑支承结构设计6. 2.1悬挑支承结构的设计应根据不同的构造形式，进行下列设计计算：1悬挑钢梁的抗弯强度、抗剪强度、整体稳定性和变形计算；2悬挑钢梁锚固件及其锚固连接的抗拉和抗剪强度计算；3连接节点焊缝、螺栓计算。6.2.2悬挑支承结构设计时，应复核锚固支座、上拉杆和下支撑锚固位置的工程结构承载能力，应经设计单位复核确认。6.2.3悬挑支承结构为附着工程结构上拉杆悬挑钢梁时，设计计算采用以工程结构附着点为支点的结构计算简图（图6.2,3）。Ld1300mm1300mm<Ld2300mm图6.2.3附着工程结构拉杆式悬挑钢梁的计算示意图N内内立杆轴向力设计值；N外外立杆轴向力设计值；q悬挑钢梁自重线荷载标准值；Ld悬挑钢梁外端面至工程结构的距离；L2外立杆至建筑工程结构的距离；Lc3内立杆至工程结构的距离；T内一一内拉杆承受的拉力；T外一一外拉杆承受的拉力6.2.4悬挑支承结构为附着工程结构下支撑悬挑钢梁时，设计计算采用以工程结构附着点为支点的结构计算简图（图6.2.4）。图6.2.4附着工程结构下支撑悬挑钢梁的计算示意图N内内立杆轴向力设计值；N外外立杆轴向力设计值；q悬挑钢梁自重线荷载标准值。Ll钢梁悬挑端面至工程结构的距离；L2外立杆至工程结构的距离；L3内立杆至工程结构的距离，P下部斜撑承受的压力。6.2.5 悬挑支承结构为搁置结构面下支撑悬挑钢梁时，设计计算采用以工程结构支承点为支点的结构计算简图(图6.2.5)。图6.2.5搁置结构面下撑式悬挑钢梁的计算示意图N内内立杆轴向力设计值；N外外立杆轴向力设计值；q型钢梁自重线荷载标准值。Lc悬挑钢梁锚固点中心至工程结构支承点的距离；Ld钢梁悬挑端面至工程结构支承点的距离；L2外立杆至工程结构支承点的距离；L3内立杆至工程结构支承点的距离，P下部斜撑承受的压力。6.2.6 当悬挑支承结构为搁置悬挑钢梁时，设计验算采用以工程结构支承点为平衡点的结构计算简图(图6.2.6)。zLcLc2Ld图6.2.6搁置悬挑钢梁的计算示意图Nrt内立杆轴向力设计值；N"外立杆轴向力设计值，q悬挑钢梁自重线荷载标准值。U悬挑钢梁锚固点中心至工程结构支承点的距离；Lj钢梁悬挑端面至工程结构支承点的距离；L.2外立杆至工程结构支承点的距离；L3内立杆至工程结构支承点的距离6.2.7 计算悬挑支承结构的承载力时，应采用构件的净截面面积；验算悬挑钢梁的变形、稳定性时,应采用构件的毛截面面积。6.2.8 悬挑钢梁设计计算时，支承点的选择应符合下列规定：1悬挑钢梁搁置于建筑楼面结构时，支承点位置应按方案设计，但不应小于工程结构外边缘向内100mm。2悬挑钢梁与工程结构外侧面连接时，支承点应取实际连接位置。6.2.9 悬挑钢梁、联梁的承载力应按下列规定计算：1在主平面内受弯的实腹构件，其抗弯强度可按下式计算：0="返Vf(6.2.9-1)w-J式中：Mmai钢梁计算截面最大弯矩设计值(Nmm)；W钢梁的截面模量(mm');f钢材的抗弯强度设计值(Nmm2)o2在主平面内受弯的实腹构件，抗剪强度可按下式计算：LVm,S(6.2.9-2)式中：Vmax计算截面沿腹板平面作用的最大剪力设计值(N)；S计算剪应力处以上(或以下)毛截面对中和轴的面积矩(mm3)；I型钢毛截面惯性矩(mm4)；t«型钢腹板厚度(mm)；f.钢材的抗剪强度设计值(N/mm?)。3当钢梁同时承受较大的正应力和剪应力时应按下式进行组合应力验算：2+3r2<j(6.2.9-3)式中：。、腹板计算高度边缘同一点上同时产生的正应力、剪应力，可按本标准式6.2.9T、6.2.9-2计算；1计算折算应力的强度设计增大系数，Bl=I.1；L净截面惯性矩(mm4)；y计算点至型钢中和轴的距离(m)o6. 2.10悬挑钢梁、联梁整体稳定性可按下式进行计算：1平面内稳定性计算(6.2.10-1)(6.2.10-2)(6.2.10-3)NIAnXMmaX0XA½(l-O.82Va)Nx=112EA(l.Ux2)2平面外稳定性计算：N_|_缘MmaX4f夕XA夕M式中：N型钢梁的轴力设计值(N)；f钢材抗弯强度设计值(Nmm2)MmaX型钢梁截面最大弯矩设计值(N.mm)；心、y型钢梁截面弯矩作用平面内、外轴心受压构件稳定系数，根据对应的构件长细比乙、&、钢材屈服强度和截面分类确定，平面内属a类截面，平面外属b类截面;4、人型钢梁截面弯矩作用平面内、外长细比，2x=l0xix,2y=l0yiy;lox.Ioy型钢梁截面弯矩作用平面内、外长度(mm),平面内取第一拉结点到锚固支座的距离；平面外考虑脚手架立杆、扫地杆的约束作用，取锚固支座至内立杆距离以及立杆横向间距中的最大值；ix、iy型钢梁截面弯矩作用平面内、外回转半径(mm)；Wx型钢梁在弯矩作用平面内对受压最大纤维的毛截面模量（mm3）；力*平面内等效弯矩系数，按有横向荷载柱脚较接的有侧移单层框架柱计算，取&x=L0;&I平面外等效弯矩系数，按端弯矩作用平面外为悬挑构件计算，取力=LO;外一一均匀弯曲受弯构件整体稳定系数，按双轴对称工字钢截面计算，取x=1.07-y2/44000,当外值大于1.0时，取=1.0；以一一钢号修正系数，其值为235与钢材牌号中屈服点数值的比值的平方根；E钢材弹性模量（N/mm12）。6.2.11轴心受压构件强度可按下式计算：=2L<y（6.2.11）式中：N计算截面轴力设计值（N）；An有效净截面面积（Inm2）。6.2.12轴心受压构件的稳定性应按下式计算：=2L<（6.2.夕A式中：N构件最大轴向力设计值（N）；轴心受压稳定系数（取截面两主轴稳定系数中的较小者），按本标准附录D采用；A计算截面面积（mm2）o6.2.13受弯构件的变形可按下式验算：V=v（6.2.13）式中：u一受弯构件的计算挠度，按照荷载作业的标准组合进行计算；U一悬挑钢梁受弯构件的允许挠度值（mm）,根据表6.1.8选用。6. 2.14钢拉杆强度可按下式计算：=-0.5f（6.2.14）At式中：N钢拉杆轴向力设计值（N）；At钢拉杆计算截面积（mm?）；f钢拉杆抗拉强度设计值（Nmm2）o6.2.15连接耳板构造和设计计算应符合下列规定。1连接耳板两侧厚度比b/t不宜大于4,几何尺寸应符合下列规定：4a-b(6.2.15-1)3ebe=2t+16b(6.2.15-2)式中：b连接耳板两侧边缘与销轴孔边边缘净距(mm)；t连接耳板厚度(mm)；a顺受力方向，销轴孔边距板边缘最小距离(mm)o2连接耳板强度计算应符合下列规定：图6.2.15-2连接耳板受剪面示意图耳板孔净截面的抗拉强度：N,=f2tb1耳板端部截面抗拉(劈开)强度:耳板抗剪强度:Z=7(a+d02)2-(d02)2式中：N钢拉杆轴向力设计值(N)；(6.2.15-3)(6.2.15-4)(6.2.15-5)(6.2.15-6)b连接耳板两侧边缘与销轴孔边缘距离(mm)；a顺受力方向，销轴孔边距板边缘最小距离(mm)；do销轴孔径(mm)；f连接耳板抗拉强度设计值(Nm112);Z连接耳板端部
