《工程制图》试题库.docx

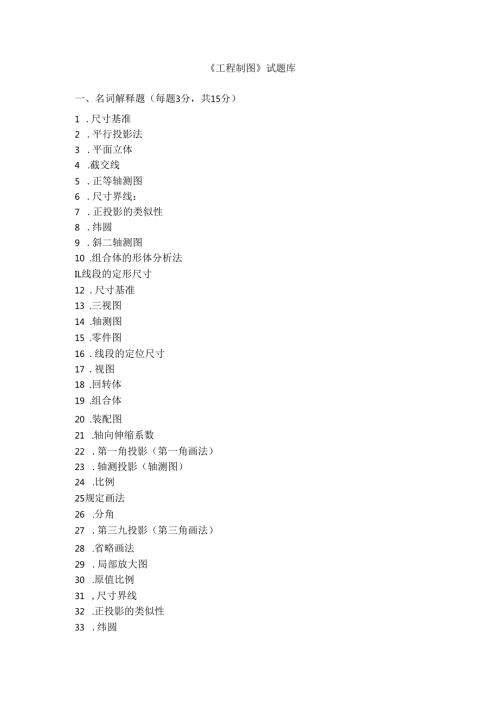

工程制图试题库一、名词解释题（每题3分，共15分）1 .尺寸基准2 .平行投影法3 .平面立体4 .截交线5 .正等轴测图6 .尺寸界线：7 .正投影的类似性8 .纬圆9 .斜二轴测图10 .组合体的形体分析法IL线段的定形尺寸12 .尺寸基准13 .三视图14 .轴测图15 .零件图16 .线段的定位尺寸17 .视图18 .回转体19 .组合体20 .装配图21 .轴向伸缩系数22 .第一角投影（第一角画法）23 .轴测投影（轴测图）24 .比例25规定画法26 .分角27 .第三九投影（第三角画法）28 .省略画法29 .局部放大图30 .原值比例31 ,尺寸界线32 .正投影的类似性33 .纬圆34 .斜二轴测图35 .组合体的形体分析法二、填空题（每空1分，共15分）L实际画图时，粗线一般取o2同一图样中，同类图线的宽度应o3 .点画线、双点画线的首尾o4 .表示尺寸的度量方向，用画出，不能用其他图线代替。5 .标注球面直径或半径时，应在符号中或R前加注符号“:6 .有时一个尺寸既是o7 .首先应画出已知线段，o8 .当直线（或平面）垂直于投影面时，其投影o9 .直线的投影一般仍为直线，两点可以唯一确定o10 .曲面立体由o11 .称为豪瓦12 .称为相贯线。13 .轴测图是将物体连同其参考直角坐标系，沿，用平行投影法将其投射在单一投影面（称为轴测投影面）上所得到的图形。14 .零件图的视图选择原则是：根据,选用适当的表达方法，在完整、清晰地表达零件形状的前提下，力求看图方便，画图简便。15 .装配图是表达的技术图样。1 .两条平行线（包括剖面线）之间的距离应不小于,其最小距离不得小于O.7mmo2 .虚线与虚线、虚线与粗实线相交应是。3 .当虚线处于粗实线的延长线上时，粗实线应画到位，而虚线相连处o4 .物体的真实大小应以,与图形的大小及绘图的准确程度无关。5 .角度尺寸的尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字书写，一般注在尺寸线的中断处，必要时也可写在外面或引出标注。6 .由于用中心投影法绘制的图形符合人们的视觉习惯，立体感强，因而常用来绘制建筑物的透视图。但是，由于中心投影法,因此在机械图样中很少采用。7 .一般位置直线的投影特性如下：（1）;（2）投影长度均比实长短，且有类似/性。8 .直棱柱的投影点为：一个投影为多边形，反映棱柱的形状特征，另外两个投影是。友平面立体被截平面截切后所得的交线，即截交线是。10.相贯线是相交两立体表面的共有线，可看做是两立体表面上一系列共有点的集合，因此求相贯线实质上就是求两立体表面共有点的投影。相贯线一般为OIL轴测图能同时反映物体长、宽、高三个方向的形状特征，接近于人们的视觉习惯，富有立体感，易于看懂,但,工程上常用作辅助性的技术图样，常用来说明产品的结构和使用方法等。12 .主视图是三视图中最重要的视图，画图、读图通常都是从主视图开始的。确定主视图就是要解决o13 .称为标准件14 .螺纹大径是与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱的直径（外螺纹用小写字母d,内螺纹用大写字母D表示），它是螺纹的最大直径。一般称大径为螺纹的o15 .装配图内容包括：（1）一组图形；（2）必要的尺寸；（3）技术要求；（4）o16 .为了便于生产、管理和技术交流，必须对图样的画法、尺寸注法等做出O17 .图纸幅面及格式必须符合o18 .必要时，,但加长量必须符合国家标准GB/T146892008中的规定。19 .图样汉字应写成，并采用中华人民共和国国务院正式公布推行的汉字方案中规定的简化字。汉字的高度h不应小于3.5mm,其字宽一般为/z2o20 .字母和数字可写成斜体或直体。斜体字字头向右倾斜,与水平基准线成75。字母与汉字混合书写时，字母单独书写时用斜体。21 .机械图样中的图线分为粗线和细线两种。粗线宽度（d）应根据图形的大小和复杂程度在0.52mm之间选择，细线的宽度约为d/2。实际画图时，粗线一般取o22 .虚线、点画线及双点画线的线段长度和间隔o23 .尺寸注法必须符合GB/T16675.21996、GB/T4458.42003规定。物体的大小由o标注尺寸时，应严格遵守国家标准中有关尺寸注法的规定，做到正确、完整、清晰、合理。24 .尺寸界线是表示尺寸的度量范围，用细实线绘制，由图形的轮廓线、轴线或对称中心线处引出，也可作尺寸界线。25 .任何平面图形总是由若干线段（包括直线段、圆弧、曲线）连接而成的，每条线段又由相应的尺寸o26 .若中间线段的一个定位尺寸给出，则另一个定位尺寸O27 .投射线都通过投射中心的投影法称为一。28 .平面立体是由若干个平面所围成的立体；曲面立体是由曲面或所围成的立体。29 .立体与立体表面的交线称为o30 .改变投射方向使其倾斜于投影面，而不改变物体对投影面的相对位置，所得投影图为。31 .图纸标题栏必须符合o32 .图样比例是指图中图形与其实物相应要素的线性尺寸之比。不论采用何种比例，图形中所标注的尺寸数字必须是物体的实际大小，与图形的比例o33 .同一图样中，同类图线的宽度应o34 .两条平行线(包括剖面线)之间的距离应不小于粗实线宽度的两倍，其最小距离o35 .物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度o36 .物体的每一尺寸在图样中一般只标注一次，并应标注在O37 .尺寸数字是表示物体尺寸的实际大小。尺寸数字一般应标注在O38 .一个平面图形能否正确绘制出来，要看图中所给的尺寸o因此，绘制平面图形时应先进行尺寸分析和线段分析，以明确作图步骤。39 .定形、定位尺寸全部注出的线段称为o40 .连接线段的定位尺寸必须根据。41 .绘图步骤及方法：；画图框、标题栏；布置图形;画底稿；加深图线；标注尺寸；填写标题栏。42 .物体形状是多种多样的，但由棱柱、棱锥、圆柱、圆锥、圆球等基本几何体(简称基本体)所组成的。43 .在物体上常有平面与立体相交或立体与立体相交而形成的交线。平面与立体表面的交线称为o44 .回转体的截交线通常是o截交线的形状与回转体的几何性质及其与截平面的相对位置有关。45 .由于六个基本视图位置固定，有时会给布图带来不便，因此，国家标准中规定了一种可以自由配置的视图，称为o三、判断题(每题1分，共10分。答题说明：判断为正确，在题后括号内画“JQ判断为错误，在题后括号内画“X”。)1 .()点画线、双点画线的首尾可以是线段而也可以是点；点画线彼此相交时应该是线段相交。中心线应超过轮廓线23mm。2 .()图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。3 .()图样中所注尺寸是该物体最后完工时的尺寸，否则就正确。4 .()箭头是尺寸线的终端形式。箭头尖端与尺寸界线接触，不得超出，也不得分开。5 .()线段的一个尺寸是定形尺寸，就不是定位尺寸。_6 .()平面图形的画图步骤：画作图基准线；画已知线段；画中间线段；画连接线段；描深。7 .()正投影的基本特性：真实性；积聚性；集中性。8 .()棱锥的投影特点为：一个投影为由三角形组成的多边形线框，外形轮廓反映底面实形，另外两个投影为由三角形组成的三角形线框。9 .()当截平面与回转体的轴线垂直时，基本回转体的截交线都是圆，这个圆就是纬圆。10 .()假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，将其余部分向投影面投射所得到的图形，称为剖视图。1 .()技术制图和机械制图国家标准是工程界重要的技术基础标准，是绘制和阅读机械图样的参考依据。2 .()字母和数字分为A型和B型两种。A型字体的笔画宽度(d)为字高的1/14,B型字体的笔画宽度(d)为字高的1/10。在同一张图样上，只允许选用一种形式的字体。3 .()绘制机械图样时，应采用国家标准中规定的图线。国家标准GB/T174501998、GB/T4457.42002中规定了5种基本线型及基本线型的变形。4 .()虚线与虚线、虚线与粗实线相交应是线段相交。当虚线处于粗实线的延长线上时，粗实线应画到位，而虚线相连处应留有空隙。5 .()标注尺寸的要素应包括尺寸界线、箭头和尺寸数字。6 .()尺寸线是表示尺寸的度量方向，用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上。尺寸线应与所标注的线段平行。7 .()所有的投射线都相互平行，这种投影法称为正投影法。8 .()直棱柱的投影特点为：一个投影为多边形，反映棱柱的形状特征，另外两个投影是由矩形(实线和虚线)组成的矩形线框。9 .()改变物体相对于投影面的位置，而投射方向仍垂直于投影面，所得图称为正投影图。10 .()将结构和尺寸全部标准化的零部件称为标准件，将结构和尺寸实行部分标准化的零件称为常用件。三、对照阅读三视图与轴测图，并分别将三视图序号填入对应的轴测图括号内(每空2.5分，共10分)N三&dhh0nn鱼4()(四、补画三视图(每题10分,图线不规范，每处扣一分)1.1J)()()共20分。保留作图辅助线；错画一处扣一分；ZlA-2.五、根据三视图大小绘制正等轴测图（20分。保留作图辅助线；错画一处扣一分；图线不规范，每处扣一分）<六、阅读零件图，并写出阅读信息（20分。漏写一条信息扣1分）阅读信息:三、对照阅读三视图与轴测图,并分别将三视图序号填入对应的轴测图括号内（每空2.5分，共10分）四、补画三视图（每题10分，共20分。保留作图辅助线；错画一处扣一分;图线不规范，每处扣一分）五、根据三视图大小绘制正等轴测图（20分。保留作图辅助线；错画一处扣一分；图线不规范，每处扣一分）六、阅读零件图，补画出轮齿部分的局部剖视图，并填空。(20分。每空1分;剖视图7分，错画一处扣一分，图线不规范，每处扣一分)(1)说明“620f7”的含义：“620”为,“f7»是。说明H国工!的含义:符号。”表示,数字“0.03”是,A是o表面质量要求最高的表面粗糙度代号为，要求最低的表面粗糙度代号为O(4)补画轮齿(直齿圆柱标准齿轮)部分的局部剖视图。直齿圆柱标准齿轮尺寸名称及代号计算公式数值模数m2齿数Z18分度圆直径d齿顶圆直径da齿根圆直径df四、三视图绘图题（每小题5分，共20分）五、轴测图绘图题（20分）根据三视图在空白处绘出实体正等轴测图自定义六、零件图识图题（20分，题每空1分，题5分）根据此题零件图，完成“读图要求北读图要求：零件图名称，零件材料是;20f7的含义：20表示,f表示,7表示;LLbj31A的含义:符号，表示,o.03表示,A表示 表面质量要求最高的表面粗糙度代号为，要求最低的表面粗糙度代号为; 齿轮模数m=2,齿数Z=18,分度圆直径d=,齿顶圆直径d=,齿根圆直径df=； M12×l.5-6g,M12XL5表示,6g表示 在题图中，补画齿轮轮齿部分的局部剖视图（齿轮直径绘图比例1:1）,并标注齿轮分度圆直径。（每绘错一处扣1分，最多扣5分）四、三视图绘图题（每题5分，共20分）2.补绘俯视图（上视图）3.补绘俯视图（上视图）、左视图五、轴测图绘图题（20分）根据三视图在空白处绘出实体正等轴测图二、填空题（在三视图括号内填写对应的立体图序号。每空3分，共15分）dh刍耳()()()rmm品品()()三、三视图绘图题（15分，每题5分，错漏一处扣一分）L作平面图形中未完成的俯视投影五、测绘题（根据已知轴测图，按1:1比例测绘三视图。20分，错漏一处扣一分）六、剖视图绘图题（补画全剖视图的左视图。20分，错漏一处扣一分）一、名词解释题（每题3分，共15分）1.尺寸界线:2.正投影的类似性3.纬圆4.斜二轴测图5.组合体的形体分析法二、平面图形绘图题（根据题示平面图形，按1:1比例绘图。15分，错漏一处扣1分）三、三视图绘图题（15分，每题5分）L根据点的两面投影比较点的相对位置o点最高（2分）,点最前（2分）,点最左（1分）。2 .已知立体的两面投影，求第三面投影，并作立体表面上点的另两面投影。（错漏一处扣1分）3 .补画第三视图（错漏一处扣1分）四、相贯线绘图题（补画相贯线在主视图中的投影。15分，错漏一处扣1分）五、测绘题（根据已知轴测图，按1:1比例测绘三视图。20分，错漏一处扣1分）
