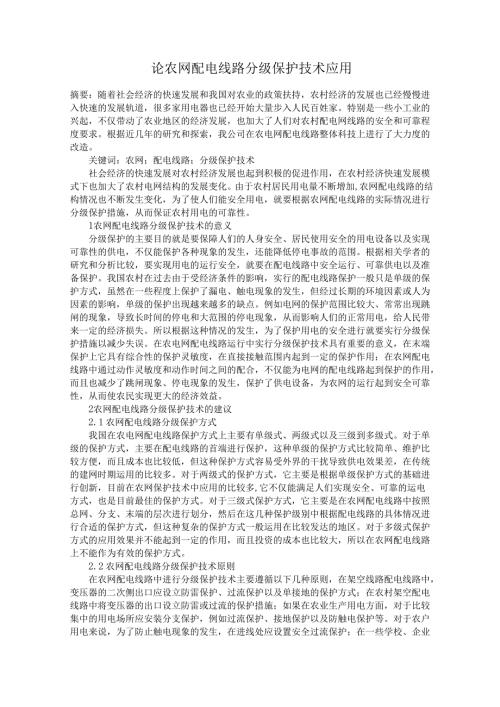

论农网配电线路分级保护技术应用.docx

论农网配电线路分级保护技术应用摘要：随着社会经济的快速发展和我国对农业的政策扶持，农村经济的发展也已经慢慢进入快速的发展轨道，很多家用电器也已经开始大量步入人民百姓家。特别是一些小工业的兴起，不仅带动了农业地区的经济发展，也加大了人们对农村配电网线路的安全和可靠程度要求。根据近几年的研究和探索，我公司在农电网配电线路整体科技上进行了大力度的改造。关键词：农网；配电线路；分级保护技术社会经济的快速发展对农村经济发展也起到积极的促进作用，在农村经济快速发展模式下也加大了农村电网结构的发展变化。由于农村居民用电量不断增加,农网配电线路的结构情况也不断发生变化，为了使人们能安全用电，就要根据农网配电线路的实际情况进行分级保护措施，从而保证农村用电的可靠性。1农网配电线路分级保护技术的意义分级保护的主要目的就是要保障人们的人身安全、居民使用安全的用电设备以及实现可靠性的供电，不仅能保护各种现象的发生，还能降低停电事故的范围。根据相关学者的研究和分析比较，要实现用电的运行安全，就要在配电线路中安全运行、可靠供电以及准备保护。我国农村在过去由于受经济条件的影响，实行的配电线路保护一般只是单级的保护方式，虽然在一些程度上保护了漏电、触电现象的发生，但经过长期的环境因素或人为因素的影响，单级的保护出现越来越多的缺点。例如电网的保护范围比较大、常常出现跳闸的现象，导致长时间的停电和大范围的停电现象，从而影响人们的正常用电，给人民带来一定的经济损失。所以根据这种情况的发生，为了保护用电的安全进行就要实行分级保护措施以减少失误。在农电网配电线路运行中实行分级保护技术具有重要的意义，在末端保护上它具有综合性的保护灵敏度，在直接接触范围内起到一定的保护作用；在农网配电线路中通过动作灵敏度和动作时间之间的配合，不仅能为电网的配电线路起到保护的作用，而且也减少了跳闸现象、停电现象的发生，保护了供电设备，为农网的运行起到安全可靠性，从而使农民实现更大的经济效益。2农网配电线路分级保护技术的建议2.1 农网配电线路分级保护方式我国在农电网配电线路保护方式上主要有单级式、两级式以及三级到多级式。对于单级的保护方式，主要在配电线路的首端进行保护，这种单级的保护方式比较简单、维护比较方便，而且成本也比较低，但这种保护方式容易受外界的干扰导致供电效果差，在传统的建网时期运用的比较多。对于两级式的保护方式，它主要是根据单级保护方式的基础进行创新，目前在农网保护技术中应用的比较多,它不仅能满足人们实现安全、可靠的运电方式，也是目前最佳的保护方式。对于三级式保护方式，它主要是在农网配电线路中按照总网、分支、末端的层次进行划分，然后在这几种保护级别中根据配电线路的具体情况进行合适的保护方式，但这种复杂的保护方式一般运用在比较发达的地区。对于多级式保护方式的应用效果并不能起到一定的作用，而且投资的成本也比较大，所以在农网配电线路上不能作为有效的保护方式。2.2 农网配电线路分级保护技术原则在农网配电线路中进行分级保护技术主要遵循以下几种原则，在架空线路配电线路中，变压器的二次侧出口应设立防雷保护、过流保护以及单接地的保护方式；在农村架空配电线路中将变压器的出口设立防雷或过流的保护措施；如果在农业生产用电方面，对于比较集中的用电场所应安装分支保护，例如过流保护、接地保护以及防触电保护等。对于农户用电来说，为了防止触电现象的发生，在进线处应设置安全过流保护；在一些学校、企业等公共农网用电中，应在进线口出设立总的过流、接地保护，内部的用电设备上也要安装防触电保护；例如在居民的生活用电中可以设置分路首端进行安装防触电措施。2.3 农网配电线路保护装置的选择在农网配电线路中进行分级保护时，为了使供电效果实现可靠性，在进行上一级保护与下一级保护时不能只考虑一个方面的极差，例如在末端和分支保护技术上，如果用户在末端出现绝缘体水平降低、产生漏电现象时，就应在末端将电源切除掉，但这时候不应动用分支上的保护。为了保证末端保护效果，保护器的额定电流值的选择应小于分支上的电流。如果是用户端出现障碍，例如用户的电器线与地或人相互触电，末端与分支保护器上的数值也已经达到最大上限，所以对于这两个动作产生的效果就应运用分级保护补充各等级的动作电流和动作时间的数值。如果是末端发生人身接触触电现象，该阶段的保护器就要选择灵敏度比较高、分断时间比较短的保护型。所以对一种只有低电网进行总保护就要选择速度比较快、灵敏度比较高的保护器。2.4 配电线路的保护配置以及原理农网的配电线路一般都是IOKV配电网线路的结构，可分为变电站级、主干线级以及分支线级这三级。变电站级的保护方式在变电站侧配置出线开关；干线级的保护方式在干线配置前端分段开关；分支线级的保护方式在支线路侧设置开关、跌落熔断器以及分支线熔断器。三级配电保护装置的原理可以分为以下三种情形:(1)IOKV配电网线路在在变电站侧配置3段式具有电流保护以及重合闸功能的出线开关。当电流处于不带时限的速断保护，并且被保护侧的线路区域不大的状态时，选用出线开关时不用考虑整定，直接采用限速和过流保护的方式，按照躲过主干线路的末端故障和躲过安装保护的最近位置线路的最大配电变压器的低压端故障来整定，会产生0.20.3s的延时效果；当需要过流保护时根据躲过线路的最大负荷进行整定，可以作为远后备，会产生0.50.8s的延时效果。为了增加电路的安全可靠性，变电级保护时会在变电站侧的配电线路上配置自动重合功能，当由于开关故障跳闸时，会在一定时间内自动重新闭合。如果整个线路只是瞬时的故障，将会成功重合；如果整个线路是永久性的故障，将会重合失败。(2)如果发生故障的是IoKV配电网的主干线路，那么变电站侧的出现开关将会跳闸，有故障线路的电流会自动切断。所以在主干线路的分段开关可以直接把电流互感器的跳闸线圈进行短接，不必配置保护装置。(3)IoKV配电网的支路涉及范围比较大，出现故障的可能性很大，为了减少故障产生后分支线的停电范围，各个分支线处都需要设置保护装置。一般情况下，设置的配电保护装置分为首端用开关停送电的分支线以及首端用跌落熔断器停送电的分支线两类。按照相关技术规范，分支线路发生故障时，分支线路保护会立刻启动，以防故障区域扩大造成更多的经济损失。故障情况分为两种，第一种并不是设备本身的原因，而是环境因素造成分支开关的性能下降，发生开关拒动的状况；第二种是由于跌落熔断器在熔断过程中拉弧产生的时间太长造成变电所的线路跳闸并成功重合。3结论目前在我国实行农村配电网线路的分级保护技术已经越来越多，一般要进行两级保护制度，更多的要进行三级保护制度。根据本文分析和研究可以看出，在农电网配电线路中就要进行电路的分级保护技术，根据电网中配电线路发生的不同状况，利用正确的分级手段和措施，以保证电网运行的安全、可靠性。参考文献：杨仕锋.IOkV配网工程施工中的技术措施分析J.硅谷，2014(01).2李华军.农村电网配电台区智能化改造及系统建设J.科技创新与应用，2015(27).贺军.农村电网智能化建设的关键技术分析J.科技与企业，2015(15).
