屋面技术交底大全全.doc

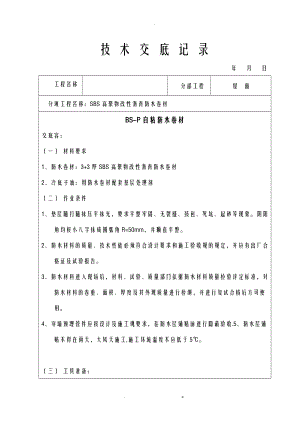

-技 术 交 底 记 录 年 月 日工程名称分部工程屋 面分项工程名称：SBS高聚物改性沥青防水卷材BS-P自粘防水卷材交底容：（一） 材料要求1、防水卷材：3+3厚SBS高聚物改性沥青防水卷材2、冷底子油：用防水卷材配套基层处理剂（二） 作业条件1、垫层随打随抹压平抹光，要求平整牢固、无裂缝、鼓包、死坑、起砂等现象。阴阳角均按小八字抹成圆弧角R=50mm，并顺直平整。2、防水材料的质量、技术性能必须符合设计要求和施工验收规的规定，并应有出厂合格证及试验报告。3、防水材料进入现场后，材料、试验、质量部门依据防水材料质量检验评定标准，对防水材料的卷重、面积、厚度及其外观质量进行检测，并进行复试合格后方可使用。4、穿墙预埋管件应按设计及施工规要求，在防水层铺贴前进行隐蔽验收.5、防水层铺贴不得在雨天，大风天施工,施工环境温度不应低于5。（三） 工具准备：平铲、钢丝刷、笤帚、大小铁桶、量尺、小线、壁纸刀、一米钢尺、滚刷、油刷、压辊、刮板等。（四） 施工流程基层处理抹水泥（防水）砂浆揭掉防水卷材下表面的隔离膜铺贴SBS高聚物改性沥青防水卷材对接口密封节点加强处理质量验收（五）施工步骤1、基层处理：基层表面应先作处理，使基层坚实、干净，并充分湿润，无积水。2、抹水泥砂浆：其厚度一般为1020（视基层平整情况而定），铺抹时应注意压实、抹平。在阴角处，应抹成半径为50mm以上的圆角。铺抹水泥砂浆的宽度比卷材的长、短边宜各宽出100300mm，并在铺抹过程中利用导轨保证平整度。3、揭掉BS-P防水卷材下表面的隔离膜。4、铺BS-P防水卷材：将BS-P防水卷材平铺在水泥砂浆上。卷材与相邻卷材之间为平行对接，对接缝应尽量拼严。（当采用搭接方式时，将下层卷材上表面搭接部位隔离膜及上层卷材下表面隔离膜揭除，然后搭接密实。）5、拍打卷材上表面、提浆：用木抹子或橡胶板拍打卷材上表面，提浆，排出卷材下表面的空气，使卷材与水泥砂浆紧密贴合。6、晾放：晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。7、对接口密封：采用附加自粘封口条密封。对接口密封时，先将卷材搭接部位上表面的隔离膜揭除，再粘贴附加自粘封口条。若搭接部位被污染，需先清理干净。（当上、下层卷材之间采用搭接方式时，无需自粘封口条。）8、BS-P防水卷材在立墙上铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。9、节点加强处理：节点处在大面卷材施工完毕后进行加强处理。10、铺贴集苯乙烯泡沫板（六）应注意的质量问题1、空鼓:铺贴不认真,边角处易出现空鼓；铺贴卷材时应掌握基层含水率,不符合要求不能铺贴卷材,同时铺贴时应平、实,压边紧密,粘结牢固。2、 渗漏:多发生在细部位置。铺贴附加层时，卷材剪配、粘贴操作应使附加层紧贴到位,封严、压实,不得有翘边等现象。（管桩、高低跨阴角处）（七）成品保护1、施工操作过程中，不得污染现场环境卫生、建筑成品、半成品。2、施工操作人员及检查人员不得穿硬底鞋踩踏卷材，必须穿布鞋。3、防水层做完之后，应及时做好保护层。在保护层未做之前，任何人员不得进入，也不得在防水层上堆集杂物，以免损坏防水层。4、防水进行施工操作时，对预埋的管道不得碰坏和堵塞杂物技术负 责 人交底人接受人技 术 交 底 记 录 年 月 日工程名称分部工程屋 面分项工程名称：石墨模塑聚苯板屋面保温层工程聚苯乙烯泡沫塑料板屋面保温层交底容：本工程中屋面做法如下：1：30厚C20细石混凝土找平层2：150厚石墨模塑聚苯板（檐口外檐、女人墙测以及屋顶开口出周围，改为宽度500的A级岩棉带双面刷界面剂）4：20厚1：2.5水泥砂浆找平5：18水泥增水性膨胀珍珠岩找2%破，最薄处30厚6：钢筋混凝土屋面板一、施工准备：材料：150厚石墨模塑聚苯板材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规的规定。板状保温材料的运输、存放须注意保护，防止损坏和受潮，要指定地方存放并加以覆盖，防止碎屑飞扬污染环境。来源：(blog.sina./s/blog_5385678f01000771.html) - 战*聚苯乙烯泡沫塑料板屋面保温层技术交底_Zimage_新浪博客二、施工工艺：1 工艺流程：基层处理弹线管根等细部节点固定保温砂浆搅拌铺设、压紧2 施工详细注意事项及操作要点基层处理：在铺设石墨模塑聚苯板保温层之前，要事先检查基层，基层过于凹凸的部位，高出的部分须剔平，凹处用水泥砂浆分层填实，基层表面的灰尘、污垢等必须事先清除干净。弹线：确定保温层的厚度围，以及确定保温板材的每块板的定格铺贴网线。管根等细部节点固定：穿结构的管根在保温层施工前，须用细石混凝土塞堵密实。石墨模塑聚苯板保温层铺设：石墨模塑聚苯板材料应用沥青胶结料粘贴，直接铺设在结构层上，表面两块相邻的板边厚度须一致。三、成品保护在已铺好的石墨模塑聚苯板保温层上不得用力踩踏，上层作业时必须保证保 温层不受损坏。四、应注意的质量问题保温层功能不良：保温材料导热系数、粒径级配、含水量、铺实密度等原因；施工选用的材料必须达到技术标准，控制密度、保证保温的功能效果。铺设厚度不均匀：铺设时不认真操作。必须拉线，铺顺平整，操作中须避免材料在屋面上堆积二次倒运。保证均质铺设。保温层边角处质量问题：边线不直，边槎不齐整，影响找平和排水。板块保温材料铺贴不实：影响保温、防水效果，造成上层找坡层及找平层裂缝。必须严格达到规和验评标准的质量标准，严格验收管理。技术负 责 人交底人接受人技 术 交 底 记 录 年 月 日工程名称分部工程屋 面分项工程名称：屋面找平层工程屋面找平层交底容：一、施工准备 1 材料及要求：用材料的质量、技术性能必须符合设计要求和施工及验收规的规定。 2 水泥砂浆：水泥不低于325号的普通硅酸盐水泥。砂：宜用中砂，含泥量不大于3%，不含有机杂质，级配要良好。3 主要机具：机械：砂浆搅拌机。工具：运料手推车、铁锹、铁抹子、水平刮杠、水平尺。4 作业条件：找平层施工前，屋面保温层应进行检查验收。各种穿过屋面的预埋管件、女儿墙、伸缩缝等根部，应按设计施工图及规要求处理好。根据设计要求的标高、坡度，找好规矩并弹线（包括天沟、檐沟的坡度）。施工找平层时应将原表面清理干净，进行处理，有利于基层与找平层的结合，如浇水湿润、喷涂沥青稀料等。三、操作工艺 1 工艺流程： 基层清理管根封堵标高坡度弹线洒水湿润施工找平层 (水泥砂浆找平层)养护2 基层清理：将结构层、保温层上表面的松散杂物清扫干净，凸出基层表面的灰渣等粘结杂物要铲平，不得影响找平层的有效厚度。 3 管根封堵：大面积做找平层前，应先将出屋面的管根、变形缝根部处理好。 4 抹水泥砂浆找平层：洒水湿润：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为度。贴点标高、冲筋：根据坡度要求，拉线找玻，一般按l2m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距l2m冲筋，并设置找平层分格缝，宽度一般为20mm， 并且将缝与保温层连通，分格缝最大间距为6m。铺装水泥砂浆：按分格块装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子槎平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。找平层水泥砂浆一般配合比为12.5，拌合稠度控制在7cm。5养护：找平层抹平、压实以后24h可浇水养护，一般养护期为7d，经干燥后铺设防水层。四、质量标准 1 保证项目：原材料及配合比，必须符合设计要求和施工及验收规的规定。屋面、天沟、檐沟找平层的坡度，必须符合设计要求，平屋面坡度不小于3%；天沟、檐沟纵向坡度不宜小于5；水泥应有出厂合格证，或试验资料。 2 基本项目：水泥砂浆找平层无脱皮、起砂等缺陷。找平层与突出屋面构造交接处和转角处，应做成圆弧形或钝角，且要求整齐平顺。找平层分格缝留设位置和间距，应符合设计和施工及验收规的规定。 3允许偏差项目，见表10-3。屋面找平层允许偏差表10-3项次项 目允许偏差 (mm)检 查 方 法1表面平整5用2m靠尺和楔形塞尺检查五、成品保护 1 抹好的找平层防止破坏找平层表面。 2 找平层施工完毕，末达到一定强度时不得上人踩踏。 3 雨水口、排雨口施工过程中，应采取临时措施封口，防止杂物进入塔塞。六、应注意的质量问题 1 找平层起砂：水泥砂浆找平层施工后养护不好，使找平层早期脱水；砂浆拌合加水过多，影响成品强度；抹压时机不对，过晚破坏了水泥硬化；过早踩踏破坏了表面养生硬度。施工中注意配合比，控制加水量，掌握抹压时间，成品不能过早上人。 2 找平层空鼓、开裂：基层表面清理不干净，水泥砂浆找平层施工前未用水湿润好，造成空鼓；应重视基层清理，认真施工结合层工序，注意压实。由于砂子过细、水泥砂浆级配不好、找平层厚薄不均、养护不够，均可造成找平层开裂；注意使用符合要求的砂料，保温层平整度应严格控制，保证找平层的厚度基本一致，加强成品养护，防止表面开裂。 3 倒泛水：保温层施工时须保证找坡泛水，抹找平层前应检查保温层坡度泛水是否符合要求，铺抹找平层应掌握坡向及厚度。技术负 责 人交底人接受人. z.
