卫星遥感监测河湖库地物对象典型影像特征及具体提取要求.docx

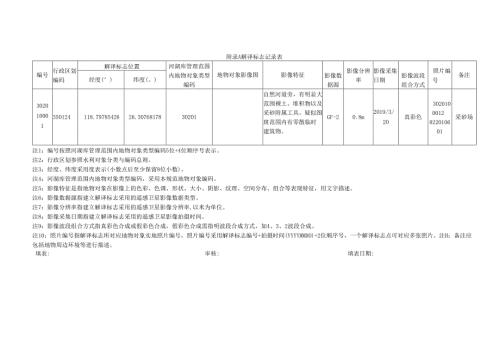

附录A解译标志记录表编号行政区划编码解译标志位置河湖库管理范围内地物对象类型编码地物对象影像图影像特征影像数据源影像分辨率影像采集日期影像波段组合方式照片编号备注经度(°)纬度(。)302010001350124118.7978542626.3076817830201自然河道旁，有明显大范围裸土、堆积物以及采砂附属工具。疑似图斑范围内有零散临时建筑物。GF-20.8m2019/3/20真彩色3020100012022010601采砂场注1：编号按照河湖库管理范围内地物对象类型编码5位+4位顺序号表示。注2：行政区划参照水利对象分类与编码总则。注3：经度、纬度采用度表示(小数点后至少保留8位小数)。注4：河湖库管理范围内地物对象类型编码，采用本规范地物对象编码。注5：影像特征是指地物对象在影像上的色彩、色调、形状、大小、阴影、纹理、空间分布、组合等表现特征，用文字描述。注6：影像数据源指建立解译标志采用的遥感卫星影像数据类型。注7：影像分辨率指建立解译标志采用的遥感卫星影像分辨率,以米为单位。注8：影像采集日期指建立解译标志采用的遥感卫星影像拍摄时间。注9：影像波段组合方式指真彩色合成或假彩色合成，假彩色合成需指明波段合成方式，如4、3、2波段合成。注10：照片编号指解译标志所对应地物对象实地照片编号，照片编号采用解译标志编号+拍摄时间(YYYYMMDD)+2位顺序号，一个解译标志点可对应多张照片。注H：备注应包括地物周边环境等进行描述。填表:审核:填表日期:附录B河湖库地物对象典型影像特征及具体提取要求主要地物对象部分典型影像特征描述，选用样例卫星遥感影像为亚米级真彩色影像。解译示例中红线为解译图斑边界示例。B.1围河（湖）造地（30101）（1）影像特征在河湖库管理范围内大面积填埋河湖库，常有堤防与水域分隔开；围河造地前，影像多为滩区、水面等自然地物地表特征，形态不规则；填埋造地后，所围区域为陆地，具有明显人工干扰痕迹，形态规则，如围河种田则可见明显规则田块形状，如开发建设则一般可见房屋、道路等。（2）提取作业要求图斑边界应为围河造地所占河湖库区域的外轮廓O（八）围河（湖）造地前卫星遥感影像（b）围河（湖）造地解译示例图2围河（湖）造地典型卫星遥感影像B.2围占养殖（30102）（1）影像特征在水面修筑封闭的堤将水面分割，堤具有一定宽度，堤较顺直，部分围堤上种有林木；堤所围区域一般形状较为规则，所围区域仍为水域，围占区内水体与河湖水域隔离，色彩、色调一般存在差异；成片分布的围占养殖，片与片之间一般留有水道，与河湖水域贯通；部分围堤内可见用于养殖看护的房屋。（2）提取作业要求图斑边界应为堤所围占区域（含房屋）边界的外轮廓；成片围占养殖，图斑边界应为连片围占区域沿水道边界的外轮廓。（八）围占养殖1卫星遥感影像(b)围占养殖1解译示例(c)围占养殖2卫星遥感影像(d)围占养殖2解译示例(e)围占养殖3卫星遥感影像(f)围占养殖3解译示例图3围占养殖典型卫星遥感影像(1)影像特征围网养殖一般特征包括：利用锦纶绳和竹竿等分割水面，围网在影像上表现为黑色线状，形状规则，一般为方形；围网区域与河湖水域连通，内外水体可进行流通交换。大片围网养殖独有特征：围占区域面积较大，一般数百平方米以上。网箱养殖独有特征：单个网箱面积较小，一般为几平方米至数十平方米，网箱部分成串线阵、面阵排列，部分成面状点阵排列。(2)提取作业要求大片围网养殖的图斑边界应为围网所围占区域的外轮廓；单体网箱养殖的图斑边界应为网箱的外轮廓;线阵和面阵网箱养殖提取时，应通过一定综合，图斑边界应为围占片区整体外轮廓。（八）围网养殖1卫星遥感影像(b)围网养殖1解译示例(c)围网养殖2卫星遥感影像(d)围网养殖2解译示例(e)围网养殖3卫星遥感影像(f)围网养殖3解译示例图4围网养殖典型卫星遥感影像B.4坑塘养殖(30104)(1)影像特征坑塘养殖位于河湖滩区内；形态规则，大致为方形；部分坑塘修有塘堤，高于周边其他地物地块，部分坑塘隔堤上建有房屋、种有林木。(2)提取作业要求单个坑塘图斑边界应为坑塘边界的外轮廓；连片分布坑塘养殖的图斑边界应为片状区域整体外轮廓；应包含塘填、坑塘看护房等。（八）坑塘养殖1卫星遥感影像(b)坑塘养殖1解译示例(c)坑塘养殖2卫星遥感影像(d)坑塘养殖2解译示例图5坑塘养殖典型卫星遥感影像B.5文体旅游项目(30105)(1)影像特征人工景观设计痕迹明显，供休闲娱乐，道路交通便捷；建设区域内一般建有弯曲而连通复杂的道路、具有艺术特色的建筑物和休闲广场；具有规整的林木、花草等植被，植被空间组合形态具有明显的人工设计痕迹；部分配备有大型游乐设施；部分具有人工设计形态水域。(2)提取作业要求提取时应将建筑、广场、道路、植被、水体、游乐设施等作为整体，图斑边界应为文体旅游项目的外轮廓。（八）文体旅游项目卫星遥感影像(b)文体旅游项目解译示例图6文体旅游项目典型卫星遥感影像(1)影像特征色调随农作物种类、生长季节、土壤等不同而变化；具有规则的几何形状，纹理平滑细腻，作物生长良好的地块为均匀平滑的绿色，其边界多有路、渠、田间防护林等。(2)提取作业要求单块耕地的图斑边界应为耕地地块的外轮廓；连片分布耕地的图斑边界应为片状区域整体的外轮廓。（八）耕地卫星遥感影像(b)耕地解译示例图7耕地典型卫星遥感影像B.7片林(30107)(1)影像特征种植于河湖库管理范围内成片分布的林地，工程防护林、行道树及单排林木除外；片林一般可见明显颗粒感树冠纹理特征，可见阴影，地块比较规则，部分成行排列。(2)提取作业要求提取时应将片林作为整体，图斑边界应为片林边界的外轮廓，如影像可见明显片林之间的边界(如村庄、道路、河流将片林分割)应进行分割提取。（八）片林卫星遥感影像(b)片林解译示例B,8采砂场(30201)(1)影像特征一般在临河湖侧滩区；一般附近有采砂船；影像上为黄白、褐色调；采砂场形状不规则，场内堆有不规则沙堆；有道路与外部相连；部分带有房屋。(2)提取作业要求提取时应将堆砂场地与房屋作为整体，图斑边界应为采砂场的外轮廓；采砂场连片分布时，如影像可见明显场与场的边界应分割进行提取。（八）采砂场1卫星遥感影像(b)采砂场1解译示例(c)采砂场2卫星遥感影像(d)采砂场2解译示例(c)弃渣(土)场2卫星遥感影像(d)弃渣(土)场2解译示例(e)平地型尾矿库卫星遥感影像(f)平地型尾矿库解译示例图1弃渣(土)场典型卫星遥感影像B.11垃圾堆放(30302)(1)影像特征一般堆放于河湖库管理范围内滩区荒地；堆放区地表杂乱，形状不规则，色彩色调多样，纹理杂乱。(2)提取作业要求图斑边界应为堆放占用区外轮廓。(c)码头2卫星遥感影像(d)码头2解译示例图5码头典型卫星遥感影像B.15造(修)船厂(30403)(1)影像特征临河湖水域，修建于滩地内；一般具有船坞、吊船设施，吊船设备有阴影，建有房屋；停靠有较多船舶;中大型船厂内带有灰黑或灰白色调大片裸露空地。(2)提取作业要求提取时应将船坞、吊船设施、房屋、空地等作为整体，图斑边界应为造(修)船厂所占区域外轮廓。（八）造(修)船厂1卫星遥感影像(b)造(修)船厂1解译示例(d)造(修)船厂2解译示例(C)造(修)船厂2卫星遥感影像(e)造(修)船厂3卫星遥感影像(f)造(修)船厂3解译示例图6造(修)船厂典型卫星遥感影像B.16光伏电厂(30404)(1)影像特征修建于河湖库管理范围内滩区地面或坑塘水面上；光伏电板影像上表现一般为黑色或灰白色，排列整齐，形状规则；部分带有房屋、配电输送设施。(2)提取作业要求提取时应将光伏电板、房屋等作为整体，图斑边界应为光伏电厂所占地的外轮廓。（八）光伏电厂1卫星遥感影像(b)光伏电厂1解译示例(c)光伏电厂2卫星遥感影像(d)光伏电厂2解译示例(e)光伏电厂3卫星遥感影像(f)光伏电厂3解译示例图7光伏电厂典型卫星遥感影像(1)影像特征分布河湖库管理范围内滩内，周边道路交通较为便捷；一般有烧砖厂房、砖坯堆放场、取土区组成；烧砖厂房主体一般为长方形，部分可见灰黑色椭圆形结构体，部分可见高烟囱；砖坯堆放场内砖坯规则成排堆放；取土区一般有明显泥土堆。(2)提取作业要求提取时应将烧砖厂房、砖坯堆放场、取土区及其他房屋设施作为整体，图斑边界应为砖瓦窑厂的外轮廓。（八）砖瓦窑厂卫星遥感影像(b)砖瓦窑厂解译示例图8砖瓦窑厂典型卫星遥感影像B.18大棚(30406)(1)影像特征主要用于农产品、苗木等种植，采用墙体或金属结构等作为支撑，上面一般覆有塑料薄膜；覆盖薄膜时，影像上表现为白色，一般成片规则排列；无薄膜覆盖时，采用墙体支撑的大棚一般可见墙体结构，采用金属结构支撑的大棚影像一般不可见。(2)提取作业要求成片连续分布的大棚应作为一个对象整体，图斑边界应为大棚外轮廓。(c)大棚2卫星遥感影像(d)大棚2解译示例图9大棚典型卫星遥感影像B.19桥梁(30407)桥梁主要有公路桥、铁路桥、公铁两用桥、浮桥等类型。(1)影像特征桥梁一般影像特征包括：横跨河道，两端与道路连接，呈线状条带分布，大型桥梁一般可见阴影，两侧水域宽度基本没有变化。不同类型桥梁除具有以上一般影像特征，部分还具有独特影像特征：公路桥桥面一般可见行驶车辆；浮桥采用船或浮箱代替桥墩，可见船体和浮箱线性排列相连，桥面漂浮于水面，无明显阴影。(2)提取作业要求桥梁图斑边界应为桥面的外轮廓,浮桥的图斑边界应为船或浮箱的外轮廓。(c)桥梁2卫星遥感影像(d)桥梁2解译示例(e)桥梁3卫星遥感影像(f)桥梁3解译示例图10桥梁典型卫星遥感影像B.20在建桥梁(30408)(1)影像特征在建桥梁一般影像特征包括：一般可见桥墩整齐排列横跨河道，一般修有栈桥，在建桥梁附近河道滩地可见建设工地。(2)提取作业要求图斑边界应为桥墩连线的外轮廓。（八）在建桥梁及栈桥卫星遥感影像(b)在建桥梁及栈桥解译示例图21在建桥梁典型卫星遥感影像B.21拦河闸坝(橡胶坝)(30409)(1)影像特征拦河闸坝(橡胶坝)一般影像特征：用于调节河湖水位，采用石料、混凝土、橡胶等修建；小水时拦河闸坝(橡胶坝)上游河道水面明显宽于下游；大水时水面可淹没壅水坝、橡胶坝等滚水坝坝面，宜采用小水时影像解译。不同类型拦河闸坝(橡胶坝)除具有以上一般影像特征，部分还具有独特影像特征：部分壅水坝影像上表现为不连续坝面，小水时水流可从缺口处流出；大型橡胶坝多段组成，影像可见明显分段特征；拦汉筑坝位于河道汉流上，连接河道一岸和心滩。(2)提取作业要求图斑边界应为拦河闸坝(橡胶坝)坝体边界的轮廓。(c)橡胶坝卫星遥感影像(d)橡胶坝解译示例(e)拦河闸卫星遥感影像(f)拦河闸解译示例（i）水库拦河枢纽卫星遥感影像（j）水库拦河枢纽解译示例图22拦河闸坝（橡胶坝）典型卫星遥感影像B.22在拦河闸坝（橡胶坝）（30410）（1）影像特征在建拦河闸坝（橡胶坝）横跨河道修建，在河槽内可见施工工地，一般会在拦河闸坝（橡胶坝）坝体上游修建临时坝体拦截河道水流，修建导流渠（又分明渠和暗渠）将水流绕过闸坝施工现场导流至下游并汇入河道，保证拦河闸坝施工期间河道水流畅通。（2）提取作业要求图斑边界应为在建拦河闸坝（橡胶坝）主体工程边界的轮廓。（八）在建拦河闸坝（橡胶坝）卫星遥感影像（导流暗渠）（b）在建拦河闸坝（橡胶坝）解译示例（导流暗渠）（c）在建拦河闸坝（橡胶坝）卫星遥感影像（导流明渠）（d）在建拦河闸坝（橡胶坝）解译示例（导流明渠）图11在建拦河闸坝（橡胶坝）典型卫星遥感影像附录C野外验证记录表编号行政区划编码野外验证点位置影像解译结果验证结果备注经度(°)纬度(°)解译结果地物对象类型编码地物对象影像图影像数据源影像分辨率影像采集日期影像波段组合方式验证结果地物对象类型编码验证时间验证照片编号302010001350124118.7978542626.30768178302013GF-20.82019/3/20真彩色302012022/1/63020100012022010601闽江河道滩地有制砂场一处、有砂石堆积、简易房、运砂船I8注1：编号按照河湖库管理范围内地物对象类型编码5位+4位顺序号表示。注2：行政区划编码参照水利对象分类与编码总则。注3：经度、纬度采用度表示(小数点后至少保留8位小数)。注4：解译地物对象类型编码和验证地物对象类型编码，采用本规范地物对象编码。注5：影像数据源指解译采用的遥感卫星影像数据类型。注6：影像分辨率指解译采用的遥感卫星影像数据分辨率，以米为单位。注7：影像采集日期指解译采用的遥感卫星影像拍摄时间。注8：影像波段组合方式指真彩色合成或假彩色合成，假彩色合成需指明波段合成方式，如4、3、2波段合成。注9：照片编号指验证结果所对应地物对象实地照片编号，照片编号采用验证点编号+2位顺序号，一个验证点可对应多张照片。注10：备注应包括野外验证点周边环境及其他情况等进行描述。填表:审核:填表日期:
