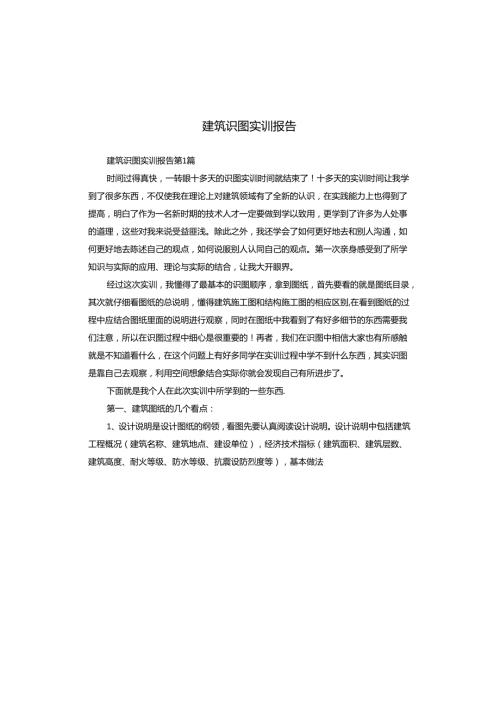

建筑识图实训报告建筑识图实训报告第1篇时间过得真快，一转眼十多天的识图实训时间就结束了！十多天的实训时间让我学到了很多东西，不仅使我在理论上对建筑领域有了全新的认识，在实践能力上也得到了提高，明白了作为一名新时期的技术人才一定要做到学以致用，更学到了许多为人处事的道理，这些对我来说受益匪浅。除此之外，我还学会了如何更好地去和别人沟通，如何更好地去陈述自己的观点，如何说服别人认同自己的观点。第一次亲身感受到了所学知识与实际的应用、理论与实际的结合，让我大开眼界。经过这次实训，我懂得了最基本的识图顺序，拿到图纸，首先要看的就是图纸目录，其次就仔细看图纸的总说明，懂得建筑施工图和结构施工图的相应区别,在看到图纸的过程中应结合图纸里面的说明进行观察，同时在图纸中我看到了有好多细节的东西需要我们注意，所以在识图过程中细心是很重要的！再者，我们在识图中相信大家也有所感触就是不知道看什么，在这个问题上有好多同学在实训过程中学不到什么东西，其实识图是靠自己去观察，利用空间想象结合实际你就会发现自己有所进步了。下面就是我个人在此次实训中所学到的一些东西.第一、建筑图纸的几个看点：1、设计说明是设计图纸的纲领，看图先要认真阅读设计说明。设计说明中包括建筑工程概况（建筑名称、建筑地点、建设单位），经济技术指标（建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗震设防烈度等），基本做法（墙体、防水、门窗、玻璃等）。把这些内容看明白了，对建筑的基本情况也就大体了解了。2、总平面图表达建筑与周围环境的关系，是建筑定位的关键。总平面图中除了建筑，还会标示道路、停车场、绿地、水面、广场等内容，帮助我们全面了解场地条件。重点关注场地入口、建筑入口、各种间距（消防、日照、卫生）的控制、定位坐标。竖向设计是总平面图的另一重要内容，表达场地的地形变化及排除地面雨水的方式，而且容易被初学者忽视。3、平面图表达建筑的布局，看平面图应该抓住重点，否则会迷失在复杂的标注和图样中。一找指北针，虽然大多数图纸是上北下南，但也有例外，看图先要“找到北”。二看出入口、楼梯、电梯、扶梯的位置及走廊的走向，了解建筑内部的交通组织，在脑子里把建筑“走通”。三看轴网及柱子、剪力墙的布置，了解建筑结构体系。四看屋面天沟、雨水口及各平面雨水管的布置，了解雨水排放系统。五注意做法索引、详图索引、剖面剖断符号，以便把平面图和立面图、剖面图、详图贯穿起来。4、立面图、剖面图表达建筑的外观和层高变化。看图时，在认清与平面对应关系的前提下注意建筑标高、层高的标注，与设计说明中的建筑高度等内容互相印证。外墙饰面的材料、颜色、规格、做法主要在立面图中表示，应予关注。第二、建筑图纸的组成部分：1、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到绝对明了建筑的设计构思和意图。2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法.等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错.另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。6、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。7、节点大样图及门窗大样建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的节点绘制大样以说明详细做法，不仅要通过节点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。当然，有些节点是不需要结构师配筋的但结构师也需要确定该节点能否在整个结构中实现。门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成,是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。第三、设备施工图包括给水排水、采暖通风、电气等设备的平面布置图和详图。表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。阅读建筑施工图时，应注意以下几个问题：1、具备用正投影原理读图的能力，掌握正投影基本规律，并会运用这种规律在头脑中将平面图形转变成立体实物。同时，还要掌握建筑物的基本组成，熟悉房屋建筑基本构造及常用建筑构配件的几何形状及组合关系等。2、建筑物的内、外装修做法以及构件、配件所使用的材料种类繁多，它们都是按照建筑制图国家标准规定的图例符号表示的，因此，必须先熟悉各种图例符号。3、图纸上的线条、符号、数字应互相核对。要把建筑施工图中的平面图、立面图、剖面图和详图对照查看清楚，必要时还要与结构施工图中的所有相应部位核对一致。4、阅读建筑施工图，了解工程性质，不但要看图，还要查看相关的文字说明。通过这次的实训让我更加的了解了读图的实际作用，为了方便我以后再工作上的需要，我以后要坚持的读图和练习画图等基本技能。这样可以成为一个真正的建筑工人。为了自己的明天，要好好地学习和工作，只有不断的学习才能跟的上时代的步伐。在此还要感谢我的指导老师和帮助过我的同学们，没有你们的帮助，我就不会顺利结束这次实训I!此次的识图实训我认为对我走向社会起到了一个桥梁的作用，过渡的作用，是人生的一段重要的经历，也是一个重要步骤，对将来走上工作岗位也有着很大帮助。这一段时间所学到的经验和知识大多来自老师和同学们的教导，这是我一生中的一笔宝贵财富。识图实训让我学到好多实用的能力，为我即将走向工作岗位增添碳码，从这些实训中我们都从一窍不通到初步掌握各种技能，从这之中我发现我所知道建筑行业的知识太少了，很多东西都需要自己去虚心请教、认真学习。无论学习期间还是在将来的工作岗位上都要养成一种认真的态度、缜密的思维、勤于动手的习惯，这样我们才会在竞争中有竞争力。时间很短暂收获却很丰盛，不仅使我在理论上对建筑领域有了全新的认识，在实践能力上也得到了提高，明白了作为一名新时期的高职技术人才一定要做到了学以致用，更学到了其它很多为人处事的道理，这些对我来说受益匪浅。除此以外，我还学会了如何更好地与别人沟通，如何更好地去陈述自己的观点，如何说服别人认同自己的观点。第一次亲身感受了所学知识与实际的应用，理论与实际的相结合，让我大开眼界。也是对以前所学知识的一个初审吧。这是一个短暂而又充实的实习，我认为对我走向社会起到了一个桥梁的作用，过渡的作用，是人生的一段重要的经历，也是一个重要步骤，对将来走上工作岗位也有着很大帮助。建筑识图实训报告第2篇一、前言为期14天的工程测量实训结束了。这次实训的内容是对工程测量知识的实训化，实训的要求是让每个同学都对工程测量的实际操作能够达到基本掌握的程度，完成建筑工程测量实训报告。这次实训与以前的课堂实训相比，时间更加集中、内容更加广泛、程序更加系统，完全从控制测量生产实际出发，加深对书本知识的进一步理解、掌握与综合应用,是培养我们理论联系实际、独立工作能力、综合分析问题和解决问题的能力、组织管理能力等方面素质。也是一次具体的、生动的、全面的技术实训活动。在实训的天，由常允燕老师给我们做了实训的动员。在动员会上，常老师强调了本次实训的重要性，并分析了水电校地理条件较复杂及建筑物密集等因素给本次实训带来的困难。并鼓励同学们努力克服困难，努力完成本次实训。还讲解了仪器操作、搬迁中的注意事项，并要求在实训期间自行保管实训备品。本次实训中需要用到的仪器主要有水准仪、水准尺、脚架、经纬仪。当天我们就正式开始了室外的测量工作。二、实训目的巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实训，做到理论与实训相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。通过实训，熟悉并掌握三、四等控制测量的作业程序及施测方法。掌握用测量平差理论处理控制测量成果的.基本技能。通过完成控制测量实际任务的锻炼，提高独立从事测绘工作的计划、组织与管理能力，培养良好的咱也品质和职业道德。熟悉水准仪、经纬仪、全站仪的工作原理。三、实训心得为期两个星期的工程测量学习已经结束了，通过这次实训，让我深刻明白了理论联系实际的重要性。测区是我们重庆市永川区水利电力职业技术学院校区，虽然测区比较大，基本上是整个学校，测绘图也是我们整个学校的平面图，为了能尽快地完成任务，我们小组星期六、星期天加班进行测量，我们在测量的过程中也并不感到累，也没有感到辛苦，反而还能自得其乐。测量学首先是一项精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓，而实训的目的，就是要将这些理论与实际工程联系起来。测量学是研究地球的形状和大小以及地面点位的科学，从本质上讲，测量学主要完成的任务就是确定地面目标在三维空间的位置以及随时间的变化。在信息社会里，测量学的作用日益重要，测量成果作为地球信息系统的基础，提供了最基本的空间位置信息。构建信息高速公路、基础地理信息系统及各种专题的和专业的地理信息系统，均迫切要求建立具有统一标准，可共享的测量数据库和测量成果信息系统。因此测量成为获取和更新基础地理信息最可靠，最准确的手段。测量学的分类有很多种，如普通测量学、大地测量学、摄影测量学、工程测量学。作为建筑工程系的学生，我们要学习测量的各个方面。测绘学基础就是这些专业知识的基础。建筑识图实训报告第3篇一、实习目的参与正在施工的各项工程，结合课本已学有关建筑设计及技术知识，对施工过程、结构型式、室内装饰及建筑材料有一个全面的感性认识。对公共建筑的各细部构造有较深的了解，包括：基础；墙体；楼地层；装饰面装修；楼梯；屋盖的常规做法二、实习时间与地点XX市城X期工程XX项目三、工程概况项目总占地约70余亩，共分为2期开发，均为高层电梯，总建筑面积约28万平米。为全现浇钢筋混凝土剪力墙结构，？抗震设防烈度为8度，抗震等级框支层为一级，一般剪力墙二级。基础为箱形基础，基底标高-9.76m。我所在的工地为6#,7#楼,工期465天。地下2层，地上31层。四、实习内容（一）楼层放线由于楼层高，我们是用线坠和经纬仪配合使用来放楼层轴线的。从上一层向下一层垂吊，在吊线洞上打上点，在用经纬仪检查点的方正度，在用经纬仪打上控制线弹线点，其他的轴线均以中间十字控制点作为参考轴线，用钢尺量出并用墨线弹出。再按平面图上墙的尺寸用钢尺量出来并用墨线弹上。抄水平：1、结构50线:为了控制浇混凝土的厚度，先从一楼外墙上50线用钢尺量上来，画到剪力墙柱筋上，再用水准仪把50点抄到所有的剪力墙上，每个剪力墙上用油漆画一个点。2、建筑1米线建筑1米线，就是地平做好后，地面到线的距离是1米。先从楼下用钢尺量2.8OOM在剪力墙上画上点，因为都是剪力墙，用水平仪不方便抄到所有的1米线,先用水准仪把能抄到的全打上点，在用水平管把没抄到的点全抄上，在用墨线弹上。（二）参与现场检查现场有很多问题需要统计，如胀摸的柱子被凿过的地方纪录下来，检查砌体的垂直度和灰缝的沙浆饱满度。植筋过长的地方要纪录下来。检查灰饼的方正度。监督钢筋工扎钢筋、木工支模板、混凝土工浇混凝土、瓦工砌墙、钉钢丝网、灰饼的方正度和管理现场文明施工做到及时清理。(三)房屋基础的施工(四)房屋主体结构的施工1、模板工程1)梁模板安装：(1)、在柱子上弹出轴线、粱位置和水平线，钉柱头模板。(2)、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的千分之一至三。主次梁交接时，先主梁起拱，后次梁起拱。悬桃梁均需在悬臂端起拱0.6%.(3)、支顶在楼层高度4.5m以下时，应设二道水平拉杆和剪刀撑，楼层高度在4.5m以上时要另行作施工方案。(4)、梁侧模板；根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。2)楼面模板(1)、根据模板的排列图架设支柱和龙骨。支柱与龙骨的问距，应根据楼板的混凝土重量与施工荷载的大小，在模板设计中确定。一般支柱为800-1200mm,大龙骨间距为600si20011m,小龙骨间距为400c600mmo支柱排列要考虑设置施工通道。(2)、通线调节支柱的高度，将大龙骨找平，架设小龙骨。(3)、铺模板时可从四周铺起，在中间收口。若为压旁时，角位模板应通线钉固。(4)、楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面应清扫干净。2、钢筋工程D钢筋绑扎与安装钢筋绑扎前先认真熟悉图纸，检查配料表与图纸，设计是否有出入，仔细检查成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。采用20#铁丝绑扎直径12以上钢筋，22#铁丝绑扎直径10以下钢筋。柱：(1)、竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45°角，截面小的柱，用插入振动器时，弯钩和模板所成的角度不小于15度。(2)、箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢(箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢)。绑扎箍筋时，铁线扣要相互成八字形绑扎。(3)、柱筋绑扎时应吊线控制垂直度，并严格控制主筋间距。柱筋搭接处的箍筋及柱立筋应满扎，其余可梅花点绑扎。(4)、下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，并与上层梁板筋焊接，当上下层柱截面有变化时,其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前，先行收分准确。梁与板：(1)、纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径251111的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。(2)、箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。(3)、板的钢筋网绑扎与基础相同，但应注意板上部的负钢筋(面加筋)要防止被踩下；特别是雨蓬、挑檐、阳台、窗台等悬臂板，要严格控制负筋位置，在板根部与端部必须加设板凳铁，确保负筋的有效高度。(4)、板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主粱钢筋在上。(5)、钢筋的绑扎接头应符合下列规定：A、搭接长度的未端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件弯矩处。B、受拉区域内，I级钢筋绑扎接头的未端应做弯钩。C、钢筋搭接处，应在中心和两端用铁丝扎牢。D、受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。E、受力钢筋的混凝土保护层厚度，应符合结构设计要求。(6)、板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。3、混凝土工程混凝土的浇筑：1)浇筑前应对模板浇水湿润，墙、柱模板的清扫口应在清除杂物及积水后再封闭。2)混凝土浇筑的一般要求(1)、浇筑竖向结构混凝土时，如浇筑高度超过3m时，应采用串筒、导管、溜槽或在模板侧面开门子洞。(2)、使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动问距不大于振动棒作用半径的1.5倍(一般为300s400mm)°振捣上一层时应插入下层混凝土面5011m,以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。(3)、浇筑混凝土连续进行。在前层混凝土初凝之前，将次层混凝土浇筑完毕。问歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。(4)、浇筑混凝土时应派专人经常观察模板钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇灌，并应在已浇筑的混凝土上初凝前修整完毕。4、砌体工程砖墙的施工顺序一般为：弹划平面线一检查柱、墙上的预留连结筋，遗留的必须补齐一砌筑一安装或现浇门窗过梁一顶部砌体。(1)、排砖摞底：一般外墙第一皮砖摞底时，横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的窗门洞位置墨线，核对门窗间墙、附墙柱(垛)的长度尺寸是否符合排砖模，如若不合模数时，则要考虑好砍砖及排放的计划。所砍的砖或丁砖应排在窗口中间、附墙柱(垛)旁或其他不明显的部位。(2)、挂线：砌筑一砖厚及以下者，采用单面挂线；砌筑一砖半厚及以上者,必须双层挂线。如果长墙几个人同时砌筑共用一根通线，中间应设几个支线点；小线要拉紧平直，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺。(3)、砌砖:砌砖宜采用挤浆法，或采用三一砌砖法。三一砌砖法的操作要领是一铲灰、一块砖、一挤揉，并随手将挤出的砂浆刮去。操作时砖块要放平、跟线。砌筑操作过程中，以分段控制游丁走缝和乱缝。经常进行自检，如发现有偏差，应随时纠正，严禁事后采用撞砖纠正。应随砌随将溢出砖墙面的灰迹块刮除。内外墙的转角处严禁留直搓，其他临时间断处，留搓的做法必须符合施工规范的规定。五、收获与感想我坚信通过这一段时间的实习，所获得的实践经验对我终身受益，在我毕业后的实际工作中将不断的得到验证，我会不断的理解和体会实习中所学到的知识。建筑识图实训报告第4篇一、实习时间：20xx年XX月XX日二、实习目的：综合利用所学的专业知识和技能，密切联系建筑工程实际，熟悉建筑工程预算的基本程序。初步掌握建筑工程预算的相关法规和原则，学会使用建筑工程定额手册并初步了解建筑工程预算的相关应用软件。培养独立进行建筑工程预算的基本技能，完成课题项目的建筑工程预算。三、工程课题：昆钢凌波小区商住楼Olll型土建工程四、工程简介：XX小区商住楼Olll型土建是框架结构建筑，总建筑面积为1392.7平方米，建筑总高度为24.75米。一共有七层，一层为管理用房，二层以上为住宅，建筑耐火等级为二级，建筑耐久年限为二级，合理使用年限为50年。五、实习内容：根据我们的实际情况，辛老师给我们各小组分别布置了相关课题，并分发了工程设计图样。我们为2人一组完成一套图纸，在仔细分析研究图纸后，我们拟定了预算方案，分为建筑部分和结构部分，我进行建筑部分的预算工作。建筑部分的计算步骤如下：(1)场地平整：根据定额手册中的定额规则，按建筑物外墙外边线或构筑物底面积外边线每边各加2米，以平方米计算。(2)建筑面积：因为建筑物共有七层，所以建筑面积按各层面积之和进行计算。(3)挖基础土方：工程量以立方米计算。(4)散水：按图示尺寸以面积平方米计算，即散水中心线长度乘以散水宽度。(5)余土外运：V运二V挖一V填XI.14。(6)砖基础：基础与墙身使用同一种材料时，以设计室内地坪为界。以下为基础，以上为墙身。(7)砌体工程量：按扣除门窗洞口后的面积乘以墙体计算厚度以立方米计算。V二(墙身义门窗洞口一门窗洞口面积)X计算高度一独立过梁一构造柱体积。(8)卫生间的面积及贴瓷砖还有厨房的面积及贴瓷砖，都是以主墙间净空面积进行计算。(9)屋面防水工程量：工程量二屋面水平面积+增加面积附加层、接缝收头、找平层的嵌缝已计入定额内，不另计算。建筑部分工程量计算完成后，我们根据云南省建筑工程消耗量定额、云南省建筑工程措施项目计价办法进行套价。计算总价为：.42元(壹佰贰拾贰万肆仟壹佰捌拾肆元肆角贰分)。六、体会与感想通过这次为期两个月的实习，首先使我深切体会到实践经验对我们所学习专业知识的重要性，使所学的理论知识与实际的工作联系起来，做到理论与实际相统一。其次，使我初步掌握了预算说明书的编制流程，熟悉了建筑工程预算的相关法规和原则，并初步了解工程预算相关软件的应用。再次，工程预算是一项复杂的工作，需要极大的耐心和细心，我在这次的实践中克服自己粗心和急躁的毛病，端正态度，真正做好每一件事情。在未来的工作中，我将以严谨的科学态度面对所遇到的问题，不断进取，精益求精，充分体现人生价值和展示自我魅力，为实现理想而不断奋斗！展开全文建筑识图实训报告第5篇一、实习项目：建筑设计（AUtOCAD程序的运用）。二、实习地点：设计院西安分院。三、实习时间：20xx年XX月XX月o大二的暑假，我有幸到沈阳设计院西安分院实习，在将近2个月的实习期里,我初步接触建筑设计的一些运作，学会了如何画建筑平面，立面，剖面图，积累了一定的社会经验。负责指导我的是一名姓张的建筑结构工程师，而实习内容主要是AUtocAD的运用。经过张工的悉心教导，很快我就熟悉了CAD的各项命令，实际操作能力也有所提高，以下就是我的一些实习体会。第一：真诚待人。我刚来报到时，遇到很多新的面孔，由于和他们未熟悉，所以不敢和他们说太多的话，而且对工作未曾了解，开始觉得不太适应。后来我慢慢发现，只要真诚待人，虚心请教同事，他们也很乐意和我交往。还教会我一些技术，由此我深感真诚的重要性，在公司里不但要学会如何做事，而且要学会如何做人。正确处理同事之间的关系是非常重要的，它会关系到你能否开展工作。孤芳自赏并不能说明你有个性，过于清高是很难融入大集体的。第二：不要偷懒。刚来的时候，积极性很高，每天都在画图，在熟练了之后,有些骄傲了，便放松了自己，院长特别给我们开了会，教导了我们，把我从松懈里又拉了回来。从此我时刻提醒自己，来这里是来实习学东西的，不是来玩的，不能因为一点的自以为是的成就，就沾沾自喜，骄傲自大。在学习的领域里,只有勤学好问。第三：勤学好问。刚来到单位时，我对很多方面都未熟悉，这就需要我勤学好问。因为经验对于新人来说是很重要的，不过能学到东西才是最重要的。第四：讲究条理。年轻人刚到工作单位时往往会表现急躁，这是正常的，但最好不要急功近利，急于表现自己可能会使自己处于不利地位。我们要抱着踏实的态度来做事，虚心点往往能得到别人的认同。其实我发觉前辈做事有一点很值得学习的，就是他们做事很讲究条理，他们遇到问题会一步步去解决，而不是惊慌失策。第五：多和同事交流。同事们都有工作经验，多和他们交流，能从中学到不少社会经验，也可避免走一些弯路。今次的暑期实习带给我不仅仅是一种社会经验，更是我人生的一笔财富。更可喜的是我在实习期间还结识了一些好朋友，他们给予我不少的帮助。俗语说：纸上得来终觉浅。没有把理论用于实践是学得不深刻的。当今大学教育是以理论为主，能有机会走进设计院去实习，对我来说是受益不浅的。我就快毕业走向社会了，相信这次实习对我日后参加工作有帮助。感谢院长对我们的教诲。感谢在这期间帮助过我的人。建筑识图实训报告第6篇作为一名即将步入大四的学生，社会实践是我们在大学生活中的一个重要环节，在大学期间的最后一个暑假我有幸来到Others建筑工作室实习，在这一个月左右的实习期间里，我初步接触到景观和建筑设计和的一些运作，熟悉了建筑平面，立面，剖面图的绘制，以及绘制建筑门窗表和门窗详图，积累了一定的社会经验。实习内容主要是AUTOCAD、天正建筑、SKETCHUP（草图大师）等建筑设计软件的运用，在指导老师的教导下，很快我就熟悉了相关的操作，使自己的基础更牢固，技术更全面，实际操作能力有所提高。1、实习目的通过在建筑工作室的实习，了解建筑师的基本工作程序、工作方法、职业素质要求，毕业后能更好适应市场的发展和社会的要求，同时，也是检验学生在校的学习下的成果，弥补课堂学习之不足，提高综合设计的技能。2、实习内容(1) 了解建筑工作室的工作和程序，建筑师的基本工作内容和工作方法，了解设计院的不同工种的基本工作内容和合作方式。(2) 了解有关建筑设计的法规、规范、标准。结合实习工作，在建筑工作室的指导老师的具体安排下，学习运用计算机绘图，进行建筑设计方案或建筑施工图的绘制。3、实习日期20xx年7月22B-20xx年8月23日4、实习单位5、实习经过在实习之前，我一心想在工作室做出一些比较新潮的方案，然而，在真正开始实习之后，我才发现工作室的运作方式及设计思路比我想象的更加严格、更加脚踏实地。在实习中，无论是从为人处世的道理到做方案的原则上，我都学到了很多课堂之外的知识。建筑识图实训报告第7篇一、实习目的及要求1、能看懂一般工程土建施工图，并实际动手操作把握分部分项工程的主要2、了解分部分项工程各工种的施工工艺及特点；3、熟识土建工程常配备的建筑机械种类及其用途；4、把握施工质量检查验收程序。二、实训的内容及留意事项（一）基本内容：1、首先利用已学过的学问熟识实训施工图；2、分部分项工程（砌筑工程、钢筋工程、模板工程、脚手架工程等）的主要施工工序是在施工实训过程中逐步把握；3、在施工实训过程中要随时留意各主要单项工程的施工工艺及特点；4、熟识施工机具机械，施工质量检查，现场材料及构建的质量检查等。（二）留意事项：1、实训地点为校内实训中心。2、实训期间不得擅自离岗，有事情肯定要向指导老师请假；3、实训期间常常跟指导老师联系，汇报实训进展。4、如违反此操作规程，消失一切问题，后果自负。三、实训内容及体会内容：（一）钢筋工程：1）、基础底板及基础梁钢筋的绑扎：1 .按弹出的钢筋位置线，先铺底板下层钢筋。依据底板受力状况，打算下层钢筋哪个方向钢筋在下面，一般状况下先铺短向钢筋，再铺长向钢筋。2 .摆放底板混凝土爱护层用砂浆垫块，垫块厚度等于爱护层厚度，按每Im左右距离可缩小，甚至砂浆垫块可改用铁块代替。3 .底板如有基础梁，可分段绑扎成型，然后安装就位，或依据梁位置线就地绑扎成型。4 .底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求,钢筋搭接处应用铁丝在中心及两端扎牢。如采纳焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。5 .依据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎坚固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应实行措施保证甩筋垂直，不歪斜、倾倒、变位。6 .梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密符合设计要求。7 .梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采纳焊接接头，小于22mm,可采纳绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处,受拉区域内I级钢筋绑扎接头的末端应做弯钩（II级钢筋可不做弯钩），搭接处应在中心和两端扎牢。2）、板钢筋绑扎1 .清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。2 .按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等准时协作安装。双向受力板，短方向钢筋在下，长方向钢筋在上。3 .在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。4.在钢筋的下面垫好砂浆垫块，间距1.5嗅垫块的厚度等于爱护层厚度，应满意设计要求，如设计无要求时，板的爱护层厚度应为1511m,钢筋搭接长度与搭接位置的要求与前面所述梁相同。（二）砌筑工程：1、依据实训要求，做好放线工作。2、基础清扫后，按要求在基础上弹好轴线、边线、和其他尺寸位置线，并复核。3、砖块应按需要数量堆放于砌筑部位四周，按不同规格分类堆放、堆码，以备使用。4、做好砌筑预备，预备两轮车尽量减轻人工搬运的笨重体力劳动，以提高工效。5、砌筑砂浆应依据设计要求和现场实际材料状况6、砌筑砖块墙应依据基础的中心线放出墙身内外边线，挂线，分皮卧砌。砌筑方法采纳三一砌筑法。用砖块，先砌转角处，交接处和门洞处，再向中间砌筑。砌前应先试摆，使砖块大小搭配，大面平放朝下，外露表面要平齐斜口朝内,逐块卧砌坐浆，使砂浆饱满。砖块间较大的空隙应先填塞小石块后灌浆的做法。灰缝宽度一般掌握在56毫米左右，铺灰厚度4050毫米。7、砌筑时，砖块上下皮应相互错缝，内外交叉搭砌，避开消失重缝、平缝空缝和孔洞，同时应留意合理摆放砖块不应消失刀口型、劈合型、桥型、马槽型、夹心型、对合型、分层型等类型砌石，以免砌体承重量后发生错位，劈裂、外鼓等现象。（三）模板工程：1、制作要求（1）定型组合钢模板:长度为600、750、900、1200、1500mm,宽度为100、150、200、250、300mmo(2)竹席板、杨木板子(3)连结件：U型卡，十字扣件，碟型扣件，对拉螺栓。(4)卡具：柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、梁托架等。(5)钢模板及配件修复后应符合质量标准。(6)隔离剂：专用隔离剂。2.主要机具圆盘锯、板手、线锤、卷尺、撬棍等。预制拼装：(1)拼装场地应夯实平整，条件许可时应设拼装操作平台。(2)按模板设计图进行拼装，相邻两块板的每个孔都要用U型卡卡紧，龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。(3)放好轴线、模板边线、水平掌握标高，模板底口应做水泥砂浆找平层，检查并校正柱子用的地锚是否已预埋好2、安装程序：1)柱子拆模后在混凝土上弹出轴线和水平线。2)安装梁钢支柱之前(如为底地面必需夯实)支柱下垫通长脚手板。一般梁支柱采纳单排，当梁截面较大时可采纳双排或多排，支柱的间距应由模板设计规定,一般状况下，间距以60100厘米为宜。支柱上面垫10X10厘米方木，支柱加剪力撑和水平拉杆。离地50厘米设一道，以上每隔2米设一道。3)按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于及大于4米时，梁底板按设计要求起拱。如设计无要求时，起拱高度宜为l1000-31000o4)绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板，把两侧模板与底板用U型卡联接。5)用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般状况下宜为75厘米，梁模板上口用定型卡子固定。当梁超群过60厘米时，加穿梁螺栓加固。6)安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理洁净、检查合格后办预检。(四)脚手架工程1、扣件式钢管脚手架用作模板支架时，其立杆的构造应符合下列要求：(1)支架立杆应竖直设置，2m高度的垂直允许偏差为15nm。(2)设在支架立杆根部的可调底座，当其伸长长度超过300mm时，应实行牢靠措施固定。(3)每根立杆底部应设置底座或垫板。(4)脚手架底层步距不应大于2mo(5)脚手架必需设置纵、横向扫地杆亦采纳直角扣件固定在紧靠的纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必需将高处的纵向扫地杆向低处延长两个跨距并与立杆固定，凹凸差不应大于1嗅靠边坡上方的立杆轴线到边坡的距离不应大于500mmo(6)立杆接长除顶层顶步可采纳搭接外，其余各层各步接头必需采纳对接扣件连接。对接、搭接应符合下列要求：立杆上的对接扣件应交叉布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50OnIn1；各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不宜小于Im,y应采纳不少于1%应采纳不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不应小于100mmo2、扣件式钢管脚手架用作满堂模板支架式，其支撑的设置应符合下列要求:高于4m的'模板支架，其两端与中间每隔四排支架立杆从顶层开头向下每隔两步设置一道水平剪刀撑。(2)满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连接设置。(3)剪刀撑的设置应符合要求。(五)抹灰工程：1、工艺流程a、墙面清理b、浇水充分湿c、吊垂直d、找方正e、作灰饼f、基层处理g、抹底层灰h、抹中层灰2、基层清理(1)砖砌体：应清除表面杂物，残留灰浆、舌头灰、尘土等。(2)混凝土基体：表面凿毛或在表面洒水润湿后涂刷Ll水泥砂浆(加适量胶粘剂或界面剂)(3)在混凝土结构与砌体连接处设置加强措施，在接缝处使用耐碱玻璃纤维网格布，每边敷设宽度不低于IOCn1,直接用抹灰砂浆固定于墙面。3、浇水潮湿一般在抹灰前一天，用软管或胶皮管或喷壶顺墙自上而下浇水潮湿，每天宜浇两次。4、吊垂直、套方、找法规、做灰饼依据实训要求的抹灰质量，依据基层表面平整垂直状况，用灰饼，再抹下灰饼。抹灰饼时应依据室内抹灰要求+确定灰饼的正确位置，再用靠尺板找好垂直与平整。灰饼宜用L3水泥砂浆抹成5c11见方形一面墙做基准，吊垂直、套方、找法规，确定抹灰厚度,抹灰厚度不应小于71111当墙面凹度较大时应分层衬平。每层厚度不大于79nm。操作时应先抹上状。房间面积较大时应先在地上弹出十字中心线，然后按基层面平整度弹出墙角线，随后在距墙阴角100nInI处吊垂线并弹出铅垂线，再按地上弹出的墙角线往墙上翻引弹出阴角两面墙上的墙面抹灰层厚度掌握线，以此做灰饼,然后依据灰饼充筋。5、做护角墙、柱间的阳角应在墙、柱面抹灰前
