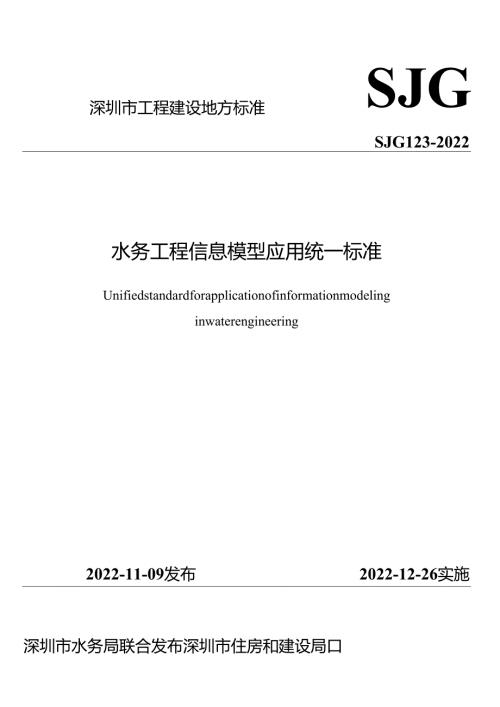

深圳市工程建设地方标准SJGSJG123-2022水务工程信息模型应用统一标准Unifiedstandardforapplicationofinformationmodelinginwaterengineering2022-11-09发布2022-12-26实施深圳市水务局联合发布深圳市住房和建设局口深圳市工程建设地方标准水务工程信息模型应用统一标准UnifiedstandardforapplicationofinformationmodelinginwaterengineeringSJG123-20222022深圳根据深圳市住房和建设局关于发布2021年深圳市工程建设标准制订修订计划项目（第一批）的通知（深建标（2021）14号）要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，编制了本标准。本标准主要技术内容是：1.总则；2.术语；3,基本规定；4.信息模型创建；5.信息模型应用；6.勘察设计阶段信息模型应用；7,施工阶段信息模型应用；8.运维阶段信息模型应用；9.交付与归档；10.信息模型应用协同管理。本标准由深圳市住房和建设局、深圳市水务局联合批准发布，由深圳市水务局业务归口并组织深圳市智慧水务综合指挥调度和保障中心（信息办）负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送深圳市水务局（地址：深圳市福田区莲花路水源大厦1612室；邮编：518035）,以供今后修订时参考。本标准主编单位：深圳市智慧水务综合指挥调度和保障中心（信息办）本标准参编单位：清华大学中国电建集团华东勘测设计研究院有限公司深圳市水务工程建设管理中心深圳市北部水源工程管理处数云科际（深圳）技术有限公司黄河勘测规划设计研究院有限公司深圳市水务规划设计院股份有限公司深圳市广汇源环境水务有限公司中国电建集团中南勘测设计研究院有限公司本标准主要起草人员：王晓辉吉海陈婷婷陈冰顾明武鹏飞钟嘉梦陈令明王新斌赵汀翟振起高家发纪成岳超慕容尔敏赵鑫彭木站王煌胡亭张琦建赵凯华叶锐本标准主要审查人员：侯铁梁志峰覃辉煌杨凡欧均胜贾海鹏周小莉本标准主要指导人员：赵彬斌陈汉宁陈明涛1 总则12 术语23 基本规定31.1 1一般规定31.2 实施策划31.3 实施管理34 信息模型创建44.1 1一般规定44.2 模型组织44.3 命名规则44.4 模型拆分84.5 分类和编码84.6 模型精细度要求85 信息模型应用96 勘察设计阶段信息模型应用116. 1一般规定116.2 三维地形地质分析116.3 地下管网分析126.4 选线选址分析126.5 场地分析136.6方案比选146.7专业综合156.8仿真分析161.9 模型出图171.10 工程量统计187 施工阶段信息模型应用207.1 1一般规定207.2 深化设计207.3 3施工场地布置217.4 漫游模拟227.5 施工模拟227.6 施工质量管理237.7 7施工安全管理247.8 施工进度管理257.9 施工成本管理267.10 10竣工信息模型创建278 运维阶段信息模型应用298.1 1一般规定298.2 运维信息模型创建298.3 资产管理308 .4设备运行监测309 .5应急预案管理3110 交付与归档3310.1 一般规定3310.2 交付要求3310.3 审核3410.4 归档3411 信息模型应用协同管理3510. 1一般规定3510.2 协同方法3510.3 协同平台35本标准用词说明37引用标准名录38附：条文说明39Contents1 GeneralProvisions12 Terms23 BasicRequirements33.1 GeneralRequirements33.2 ImplementationPlanning33.3 ImplementationManagement34 InformationModelingCreation41.1 1GeneralRequirements41.2 InformationModelingOrganization41.3 NamingRules41.4 InformationModelingSplitting71.5 ClassificationandCoding81.6 LevelofModelDevelopmentRequirements85 ApplicationofInformationModel96 InformationModelApplicationinDesignStage116.1 GeneralRequirements116.2 TopographicandGeologicalAnalysis116.3 UndergroundPipeNetworkAnalysis126.4 RouteandLocationAnalysis126.5 SiteAnalysis136.6 SchemeComparisonandSelection146.7 ProfessionalSynthesisAnalysis156.8 SimulationAnalysis166.9 DrawingfromInformationModel176.10 QuantityStatistics187 InformationModelApplicationinConstructionStage201.1 1GeneralRequirements201.2 DetailDesign201.3 ConstructionSiteLayout211.4 RoamingSimulation221.5 SimulationofImportantConstructionNodes221.6 ConstructionQualityManagement231.7 ConstructionSafetyManagement241.8 ConstructionProgressManagement251.9 ConstructionCostManagement261.10 10CompletionInformationModelCreation271.11 InformationModelApplicationinOperationandMaintenanceStage298.1 GeneralRequirements298.2 OperationandMaintenanceInformationModelCreation298.3 AssetManagement308.4 EquipmentOperationMonitoring308.5 EmergencyPlanManagement311.12 DeliveryandArchiving339.1 GeneralRequirements339.2 DeliveryRequirements339.3 Approval349.4 Archiving341.13 InformationModelApplicationCollaborativeManagement3510.1 GeneralRequirements3510.2 CollaborativeApproach3510.3 CollaborativePlatform35ExplanationofWordinginThisGuideline37ListofQuotedStandards38Addition:ExplanationofProvisions391. o.1为贯彻执行国家工程信息模型技术应用产业政策，落实深圳市工程信息模型技术应用相关要求，规范深圳市水务工程信息模型应用，提升水务工程勘察设计、施工建设、工程监理和设施运维的工作质量，提高信息应用效率和效益，制定本标准。1.0.2本标准适用于深圳市新建、改建和扩建的水务工程勘察设计阶段、施工阶段和运维阶段信息模型的创建和应用。1.0.3深圳市水务工程信息模型创建和应用，除应符合本标准外，尚应符合国家、行业及本省市现行有关标准的规定。2. 0.1水务工程waterengineering是城市水资源可持续开发和利用相关工程的统称，包含水库、河道、调蓄池、海堤、引调水工程、泵站、水闸、自来水厂和水质净化厂等类型。2. 0.2水务工程信息模型waterengineeringinformationmodeling在水务工程全生命周期内，对其物理和功能特性进行数字化表达，并依此策划、分析、勘察设计、施工及运维的过程和结果的总称。2. 0.3水工结构hydraulicstructure在水和其他外力影响下，分析水工建筑物稳定性和挡水能力的专业。2. 0.4模型构件modelcomponents表达项目特定位置的设施设备模型组件，构件可以是单个模型组件或多个模型组件的集合。2. 0.5几何表达精度IeVelofgeometricdetail模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。2. 0.6信息深度IeVelofinformationdetail模型单元承载属性信息详细程度的衡量指标。2. 0.7交付delivery将建设过程中信息模型或基于信息模型的成果按合同或约定进行的数据传递过程。2. 0.8信息模型应用applicationofinformationmodel在建设过程中针对特定的目标，利用信息模型中的数据，开展专项技术应用，为交付后续阶段或后置任务创建模型提供所需要的相关数据，满足工程建设、运维管理需求的过程。2. 0.9交付物deliverable基于水务工程信息模型交付的成果。2. 0.10协同collaboration基于水务工程信息模型进行数据共享及相互操作的工作过程，主要包括项目参与方之间的协同，各参与方内部不同角色之间的协同，以及上下游阶段之间的数据传递及反馈等。2. 0.11协同平台collaborationplatform为满足水务工程信息模型数据共享及交互，建立的多专业、多参与方协同工作的软硬件环境。2. 0.12通用数据环境commondataenvironment用于收集、管理和共享信息的在线场所，满足各参与方之间数据高效共享、交换及传递需要。3基本规定3.1 一般规定3. 1.1水务工程信息模型应用应符合现行国家标准建筑信息模型应用统一标准GB/T51212和广东省地方标准广东省建筑信息模型应用统一标准DBJ/T15-142的有关规定。4. 1.2水务工程信息模型的应用宜覆盖勘察设计阶段、施工阶段和运维阶段。5. 1.3水务工程各阶段模型数据应满足传递和共享的需要。6. 1.4水务工程信息模型的管理宜由建设单位主导，勘察设计单位、施工单位、监理单位、设备供应商及运维单位开展具体的水务工程信息模型创建、更新和应用，各单位应基于模型进行协同工作。7. 1.5在水务工程全过程信息模型应用中，宜基于协同平台开展水务工程信息模型和应用成果共享。8. 1.6建设单位、勘察设计单位、施工单位、监理单位、设备供应商及运维单位宜采用国有自主知识产权的信息化软件开展信息模型应用。9. 1.7水务工程信息模型数据安全管理应综合考虑数据类型、数据生存周期与状态、数据安全等级等方面的要求。10. 1.8水务工程信息模型应用应充分考虑与市工程信息模型电子招投标系统、工程信息模型报批报建系统及城市空间可视化平台的对接需要。3.2 实施策划3.2.1 在水务工程前期阶段，建设单位应根据项目特点、组织方式和应用模式等，组织编制项目工程信息模型实施策划方案，作为项目工程信息模型实施的纲领性文件。3.2.2 工程信息模型实施策划方案应包含项目工程信息模型实施的背景、目标、范围、多方协同机制、进度计划、交付物交付要求及考核要求等内容。3.2.3 2.3工程信息模型实施策划方案应充分考虑勘察设计阶段、施工阶段和运维阶段的工程信息模型应用需要，以及各阶段之间信息模型应用成果的延用。3.3 实施管理3.3.1 3.1建设单位应在水务工程勘察设计阶段、施工阶段及运维阶段明确工程信息模型实施组织模式，配备各阶段实施工作所需的人员及设备资源，搭建工程信息模型实施环境。3.3.2 建设单位应建立协同工作机制，制定信息模型应用成果质量控制方法，实施过程管理。3.3.3 建设单位应制定工程信息模型实施检查、考核机制，对信息模型应用成果的应用效果进行定量评价，提出改进要求。3.3.4 3.4在设计交付与竣工交付阶段，勘察设计单位与施工单位应根据交付物交付清单内容与交付要求进行交付。3.3.5 在信息模型数据安全管理中，应采用管理和技术手段相结合的方式，保证信息模型数据的保密性、完整性、可用性和可追溯性。4信息模型创建4.1 一般规定4. 1.1勘察设计单位、施工单位及运维单位应根据项目的实际需要创建水务工程信息模型，水务工程信息模型精细度不宜低于项目应用需求。5. 1.2各参建单位在水务工程信息模型创建前，应配置相应的软硬件环境，保证水务工程信息模型的创建和应用需要。6. 1.3模型的更新维护应由模型创建单位负责，应对模型版本进行标记，并应配置相应的版本修改说明。7. 1.4水务工程信息模型坐标系统应采用2000国家大地坐标系（CGCS2000）,高程基准应采用1985国家高程基准。4.2 模型组织4.2. 1水务工程信息模型所包含的模型单元应分级建立，可嵌套设置，分级应符合表4.2.1的规定。表4.2.1模型单元的种类序号模型单元种类模型单元用途1项目级模型单元承载项目、子项目或局部水务工程信息2功能级模型单元承载完整功能的模块或空间信息3构件级模型单元承载单一的构配件或产品信息4零件级模型单元承载从属于构配件或产品的组成零件或安装零件信息4.2.2模型单元信息应符合下列规定：1 模型单元应具有特定形式的几何表达方法；2 模型单元应具有特定的属性信息。4.2.3模型创建时可采用分散方式按专业或任务创建，分散创建的模型单元应能拼接成整体模型且不影响使用。4.3命名规则4.3.1水务工程模型单元的命名应符合工程命名习惯，满足规范性、合理性、简洁性及可扩展性要求。在工程全生命期内，命名应保持唯一性，且同一对象和参数的命名应保持一致，并应符合下列规定：1 宜使用汉字拼音、英文字符、数字、下划线和半角连字符的组合;2 字段内部组合宜使用连字符，字段之间宜使用下划线分隔；3 各字符之间、符号之间、字符与符号之间均不宜留空格。4.3.2水务工程文件夹的命名宜包含项目名称、文件类型、工程阶段、分区或专业及补充的描述信息，并应符合下列规定：1 项目名称字段规则应由建设单位确定，宜以项目拼音缩写进行表示；2 专业代码应符合表4.3.2T的规定，明确专业名称、中英文代码等，表中未包含的特殊专业，可根据实际情况进行自定义；表4.3.2-1专业代码专业（中文）专业（英文）专业代码（中文）专业代码（英文）规划Planning规PL水文Hydrology水文H测绘SurveyingAndMapping测SM勘察Investigation勘V地质Geology地G水工结构HydraulicStructure水结HS监测Monitoring监Mo金属结构MetalStructure金结MS水利机械HydraulicMachinery水机HM电气一次ElectricalPrimary一次EP电气二次ElectricalSecondary二次ES通信工程CommunicationEngineering通信CE消防FireProtection消F建筑Architecture建A结构StructureEngineering结S给排水PlumbingEngineering水P暖通Mechanical暖M景观Landscape景L交通Traffic交T施工Construction施C环境工程EnvironmentalEngineering环EE水土保持工程WaterAndSoilConservationEngineering水保WSC生态工程EcologicalEngineering生ECE续表4.3.2-1专业（中文）专业（英文）专业代码（中文）专业代码（英文）经济Economics经EC专业（中文）专业（英文）专业代码（中文）专业代码（英文）管理Management管MT采购Procurement采PC招投标Bidding招投标BI工程信息模型EngineeringInformationModeling模型EIM地理信息GeographicInformationSystem地信GIS其它专业OtherDisciplines其它X3 阶段代码应符合表4.3.2-2的规定，表中未包含的特殊阶段，可根据实际情况进行自定义;表4.3.2-2工程阶段代码序号阶段阶段代码英文全称1项目建议书阶段PPProjectProposal2可行性研究阶段FSFeasibilityStudy3勘察阶段GIGeotechnicalInvestigation4初步设计阶段PDPreliminaryDesign5招标设计阶段BDBiddingDesign6施工图设计阶段DDDetailedDesign7施工阶段CSConstructionStage8竣工阶段CDCompletionandDelivery9运维阶段OMOperationandMaintenance4 数据类型主要用于区分数据的用途和状态，数据类型宜符合表4.3.2-3的规定，表中未包含的数据类型，可根据实际情况进行自定义；表4.3.2-3数据类型数据类型数据类型（英文）状态简称（中文）状态简称（英文）原始数据Original原始Original工作中数据WorkInProgress工作中WIP续表4.3.2-3数据类型数据类型（英文）状态简称（中文）状态简称（英文）招标数据Bidding招标Bidding数据类型数据类型（英文）状态简称（中文）状态简称（英文）采购数据Procurement采购Procurement管理数据Management管理Management数据类型数据类型（英文）状态简称（中文）状态简称（英文）共享数据Shared共享Shared出版数据Published出版Published存档数据Archived存档Archived外部参考数据Incoming外部Incoming资源库数据Resource资源库Resource5 水务工程文件夹命名中的其他字段宜由各项目根据实际情况进行自定义。4.3.3 项目级模型单元命名应由项目编号、项目名称、工程阶段和描述字段依次组成，其间宜以下划线隔开，字段内部为多个词组时宜以连字符隔开，并应符合下列规定：1 项目编号应采用数字编码，由项目建设单位确定编码规则；2 项目名称字段规则应由建设单位确定，宜以项目拼音缩写进行表示；3 阶段应划分为项目建议书、可行性研究、勘察、初步设计、招标设计、施工图设计、施工、竣工及运维等阶段；4 描述字段可自定义，也可省略。4.3.4 功能级模型单元命名宜由项目名称、模型单元名称、工程阶段和描述字段依次组成，其间宜以下划线隔开，字段内部为多个词组时宜以连字符隔开，并应符合下列规定：1 项目名称应继承项目级模型单元项目信息；2 模型单元名称应采用工程对象的名称，应采用中文拼音简称或英文字母缩写，应由建设单位统一制定；3 描述字段可自定义，也可省略。4.3.5 构件级模型单元命名宜由项目名称、系统分类、模型单元名称、工程阶段、描述字段依次组成，其间宜以下划线隔开，字段内部为多个词组时宜以连字符隔开，并应符合下列规定：1 项目名称应继承项目级模型单元项目信息；2 系统分类应继承功能级模型单元系统分类信息，同时属于多个系统的，应全部列出，并应以连字符隔开，通用的模型单元可省略此字段；系统分类应采用中文拼音简称或英文字母缩写，应由建设单位统一制定；3 当需要为多个同一类型模型单元进行编号时，可在此字段内增加序号，序号应依照正整数依次编排；4 描述字段可自定义，也可省略。4.3.6 零件级模型单元命名宜由构件名称、零件名称、工程阶段及描述字段依次组成，其间宜以下划线隔开，字段内部为多个词组时宜以连字符隔开，并应符合下列规定：1 构件名称应继承构件级模型单元信息；2 描述字段可自定义，也可省略。4.4模型拆分4. 4.1模型拆分应根据各工程阶段应用需要选择拆分方式。5. 4.2水务工程信息模型应按专业、按工程对象、按功能系统、按工作要求等进行拆分。6. 4.3水务工程信息模型在按专业进行拆分的基础上，宜遵循下列规定：1 当模型内存在多个工程对象时，可按工程对象拆分，也可以依照工程对象的不同等级进行细分；2 当专业模型内存在多个系统时，可按功能系统进行拆分；专业内模型可按系统类型进行拆分；3 当需考虑特定工作要求时，可按工作要求拆分。4.5分类和编码4.5.1水务工程信息模型的分类和编码应符合现行国家标准建筑信息模型分类和编码标准GB/T51269以及水务工程信息模型分类编码有关标准的规定。4.5.2水务工程信息模型分类和编码应满足分类对象唯一性要求，同时应考虑信息化平台基于编码的项目管理需要。4.5.3水务工程信息模型分类和编码宜覆盖工程勘察设计阶段、施工阶段和运维阶段。4.5.4分类编码应保证科学性、系统性、兼容性、唯一性及扩展性。4.6模型精细度要求4.6.1水务工程信息模型创建的精度要求应满足相应阶段的模型应用需要，并应符合现行国家标准建筑信息模型设计交付标准GB/T51301和深圳市地方标准建筑工程信息模型设计交付标准SJG76的有关规定。4.6.2水务工程信息模型创建的精度要求应包括几何表达精度要求和信息深度要求。5信息模型应用5.0.1信息模型应用实施应贯穿工程勘察设计阶段、施工阶段及运维阶段，各阶段的信息模型宜具有继承性，具体应用点应满足表5.0.1的要求。表5.0.1信息模型应用总览序号工程信息模型专项应用工程阶段典型应用场景勘察设计阶段施工阶段运维阶段1三维地形地质分析适用于水文地质分析、工程地质分析等2地下管网分析适用于城市地下管网分析、河道水排水管探测分析等3选线选址分析适用于坝址分析、闸址分析、排水路径分析等4场地分析适用于高程分析、坡度分析、汇水分析、淹没分析等5方案比选主要用于泵型比选、闸型比选、选线方案比选、施工方案比选等6专业综合适用于水工、金结、电气等专业内综合和专业间综合7仿真分析主要用于结构分析，水力分析等8模型出图V适用于各类工程项目平、纵、横断面出图9工程量统计V适用于水务工程混凝土量、土方量统计等10深化设计重点用于金结、电气专业二次深化设计11施工场地布置适用于料场布置、施工道路布置12漫游模拟V适用建设过程效果展现，厂房漫游动画、运维中巡检模拟等13重要施工节点模拟主要适用于泵、闸、大型电气设备等安装模拟，以及重要施工方案的优化论证14施工质量管理主要适用于结构质量、水利机械、金属结构、电气设备等基于工程信息模型的材料来源和施工质量检测管理15施工安全管理主要用于基于工程信息模型的安全教育、临边洞口识别、防护方案制定等续表5.O.1序号工程信息模型专项应用工程阶段典型应用场景勘察设计阶段施工阶段运维阶段16施工进度管理辅助各类水务工程制定和优化工程计划，并在项目推进中辅助进行纠偏17施工成本管理利用工程信息模型辅助进行工程量统计、支付计划管理，以及结决算管理18资产管理适用于水务工程备品备件管理，防汛物资管理19设备运行监测主要用于水厂、泵站、引水等工程水位监测、压力监测20应急预案管理辅助制定应急处理预案，如溃坝应急处理预案、备品备件的更换等5.0.2同一应用点可用于工程不同阶段，根据不同阶段特点与需求应有所侧重和深化，应用点的侧重和深化应包含模型精度、专业技术要求和应用深度等方面。6勘察设计阶段信息模型应用6.1 一般规定1 .1.1勘察设计阶段工程信息模型应用应贯穿勘察、初步设计、招标设计和施工图设计等阶段。6 .1.2各参建单位应根据项目实际需要选取工程信息模型应用内容，勘察设计阶段工程信息模型应用内容宜包括三维地形地质分析、地下管网分析、选线选址分析、场地分析、方案比选、专业综合、仿真分析、模型出图及工程量统计等。6.2 三维地形地质分析6.2. 1在勘察设计阶段，宜创建三维地形地质模型，用于地质情况可视化表达和专项分析（图6. 2.1）o数据输入口11勘察数据模型创建要求主要流程结果输出图6.2.1基于工程信息模型的三维地形地质分析操作流程图6.2.2 基于工程信息模型的三维地形地质分析应包含数据准备、模型创建、模型审核、分析和输出环节，并应符合下列规定：1 数据准备应包括勘察数据、模型创建等内容，且数据类型宜采用数字化的形式；2 三维模型应由勘察设计单位根据获取的地址、地形勘察数据创建；3 应对工程信息模型的质量及深度进行审查；4 应利用创建的地质、地形模型，开展岩层分布分析、溶洞分析、坡度分析等专项分析；5 输出的结果应包括分析报告和三维地形地质模型等。6.2.3 基于工程信息模型开展三维地质分析时，应采用可视化方式表达地下岩层类型、厚度及分布情况。6.2.4 基于三维地形地质模型开展地下溶洞分析，应采用可视化方式表达溶洞的位置、体积等，提供决策分析和处理方案制定数据。6.2.5 基于三维地形地质模型开展坡度、坡向分析时，应提供场地分析、工程量统计及汇水分析等所需数据。6.3地下管网分析1. 3.1在勘察工作中，可建立三维地下管网模型，直观展示管网的类别、走向、管径、材质等信息，为工程建管决策提供依据。（图6.3.1）。数据输入主要流程1111:地下管网勘测数据模型创建要求；k、三口:分析报告地下管网模型;结果输出图6.3.1基于工程信息模型的地下管网分析操作流程图6. 3.2地下管网勘测数据应包括给排水管网、燃气管网及电力管线等主要管网类型数据。7. 3.3基于工程信息模型的地下管网分析应包含数据准备、模型创建、模型审核、分析和输出环节，并应符合下列规定：1 数据准备应包括地下管网勘察数据、模型创建要求等内容，且数据类型宜采用数字化的形式；2 地下管网模型应由勘察设计单位根据获取的地下管网勘察数据创建；3 应对地下管网模型的质量及深度进行审查；4 应利用创建的地下管网模型开展地下管网现状及各专业管网关系分析；5 输出的结果应包括分析报告和地下管网模型。6. 4选线选址分析6.4. 1在水务工程选址、选线工作中，可利用工程信息模型技术的可视化、参数化和模拟功能辅助进行选线分析，确定最优线路和最佳选址（图6.4.1）。数据输入主要流程结果输出图6.4.1基于工程信息模型的选线选址分析操作流程图6.4.2基于工程信息模型的选线分析工作宜结合测绘数据、水文数据、地形数据、地质数据及高程数据等专题数据开展，并宜综合无人机、虚拟现实（VR）和地理信息系统（GlS）等多种技术应用。6.4.3勘察设计单位应重点利用大尺度的遥感影像、地理信息数据及信息模型数据辅助选线决策。6.4.4基于工程信息模型的选线选址分析应包含数据准备、模型创建、模型审核、分析和输出环节，并应符合下列规定：1 数据准备应包括测绘数据、水文数据、地形数据、地质数据及高程数据等专题数据，且数据类型宜采用以数字化的形式；2 三维大尺度环境模型以及局部的信息模型应由勘察设计单位根据获取的高程、地形、测绘等数据创建；3 应对信息模型的质量及深度进行审查；4 应利用创建的环境模型，开展项目选址、工程选线及高程分析等专项分析；5 输出的结果应包括大尺度环境模型、工程选线报告及工程选址报告等。6.5 场地分析6.5.1 在勘察设计阶段工程信息模型应用中，宜创建场地水务工程信息模型并进行场地分析（图6.5.1）o数据输入主要流程结果输出moo11o11'I地勘报告水文数据地形数据地质数据规划数据地下管网数据I场地分析报告场地模型_图6.5.1基于工程信息模型的场地分析操作流程图6.5.2 勘察设计单位宜针对工程周边的地形、地质、水文及交通等情况进行场地分析，且宜利用分析结果优化设计方案。6.5.3 基于工程信息模型的场地分析应包含数据准备、模型创建、模型审核、分析和输出环节，并应符合下列规定：1 数据准备应包括地勘报告、水文数据、地形数据、地质数据、规划数据及地下管网等基础数据，且数据类型宜采用数字化的形式；2 项目场地和周边环境模型应由设计单位根据获取的地形、地质、水文等数据创建；3 应对信息模型的质量及深度进行审查；4 应利用创建的场地模型，开展项目周边自然条件、场地条件、土方量及场地交通等情况分析；5 输出的结果应包括场地模型、场地分析报告等，输出结果应作为项目设计和设计优化的参考依据。6.6 方案比选6.6.1 在需求确认、方案比选等环节，宜利用工程信息模型的可视化、模拟分析等功能，直观表达设计方案，辅助开展多方案比选（图6.6.1）。数据输入主要流程山结果输出仁O:方案设计报告最优方案模型图6.6.1基于工程信息模型的方案比选操作流程图6.6.2 基于工程信息模型的方案比选应包含数据准备、数据审核、方案展示、对比分析和输出环节，并应符合下列规定：1 数据准备应包括各方案的信息模型、模拟视频、待选方案及方案专题图等资料，且数据类型宜采用数字化的形式；2 应对待选方案的内容、质量等进行审核；3 勘察设计单位应利用信息模型、模拟动画及专题图等多种形式对各设计方案进行展示；4 勘察设计单位应基于各方案模型，对各方案的优劣势进行综合分析，分析结果宜在项目方案设计报告中体现；5 输出的结果应包括方案设计报告、最优方案模型。6.6.3基于工程信息模型的方案比选可用于选线选址方案、地质条件处理方案、设计方案、设备选型方案、水利机械吊装安装方案及监测设备安装方案等多个专项的比选。6.7专业综合6.7.1 在初步设计、施工图设计阶段应对水务工程信息模型进行专业综合分析（图6.7.1）o数据输入1111U口水工结构模型金结模型水利机械模型电气模型暖通模型测绘地质模型给排水模型主要流程设计优化结果输出设计图纸I可题报告图6.7.1水务工程信息模型专业综合分析操作流程图6.7.2 基于工程信息模型的专业综合应包含数据准备、模型审核、专业综合和输出环节，并应符合下列规定：1 数据准备应包括水工结构模型、金属结构专业模型、水利机械模型、电气专业模型、暖通专业模型、测绘地质专业模型及给排水模型等；2 应对信息模型的质量及深度进行审查；3 应利用相关软件对各专业模型进行专业内、专业间综合分析；4 输出的结果应包括问题报告、设计优化模型及设计图纸。6.7.3在实施中，宜综合考虑水务工程相关专业的复杂性、软件对异形水务专业构件的设计表达能力等开展专业综合工作。6.8 仿真分析6.8.1 在水务工程勘察、地质地形勘测、枢纽布置等环节，宜利用信息模型进行仿真模拟，辅助缩短设计周期、深化设计深度、提高设计质量及控制成本（图6.8.1）。数据输入主要流程结果输出图6.8.1基于工程信息模型的仿真分析操作流程图6.8.2 8.2设计单位宜利用基于工程信息模型技术的计算机仿真技术和三维可视化技术演示模拟水务工程的动态施工过程，开展水务工程性能分析和数字仿真计算。6.8.3 基于工程信息模型的仿真模拟应包含数据准备、模型创建、模型审核、仿真分析和输出环节，并应符合下列规定：1 数据准备应包括各专业的信息模型、实景航拍照片、全景图及点云数据等，且数据类型宜采用数字化的形式；2 勘察设计单位宜利用实景模型、虚拟现实（VR）、增强现实（AR）及全景图等形式对现场实际情况进行模型创建；3 应对信息模型的质量及深度进行审查；4 勘察设计单位宜利用创建的仿真模型对项
