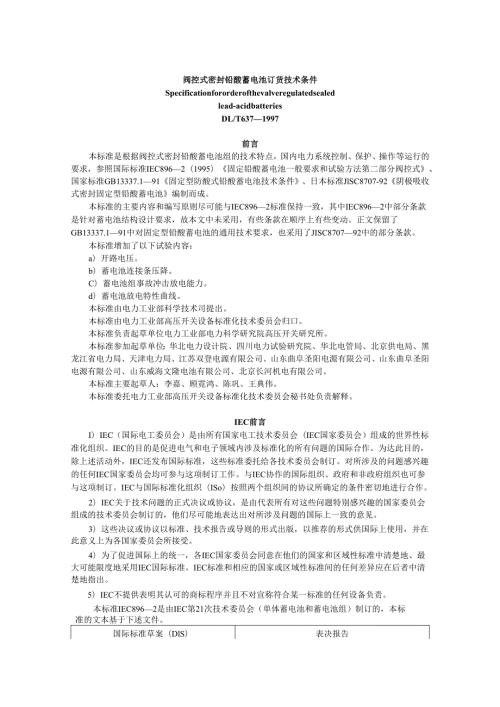

阀控式密封铅酸蓄电池订货技术条件Specificationfororderofthevalveregulatedsealedlead-acidbatteriesDL/T6371997前言本标准是根据阀控式密封铅酸蓄电池组的技术特点，国内电力系统控制、保护、操作等运行的要求，参照国际标准IEC8962（1995）固定铅酸蓄电池一般要求和试验方法第二部分阀控式、国家标准GB13337.191固定型防酸式铅酸蓄电池技术条件、日本标准JlSC8707-92阴极吸收式密封固定型铅酸蓄电池编制而成。本标准的主要内容和编写原则尽可能与IEC8962标准保持一致，其中IEC8962中部分条款是针对蓄电池结构设计要求，故本文中未采用，有些条款在顺序上有些变动。正文保留了GB13337.191中对固定型铅酸蓄电池的通用技术要求，也采用了JISC870792中的部分条款。本标准增加了以下试验内容：a）开路电压。b）蓄电池连接条压降。C）蓄电池组事故冲击放电能力。d）蓄电池放电特性曲线。本标准由电力工业部科学技术司提出。本标准由电力工业部高压开关设备标准化技术委员会归口。本标准负责起草单位电力工业部电力科学研究院高压开关研究所。本标准参加起草单位：华北电力设计院、四川电力试验研究院、华北电管局、北京供电局、黑龙江省电力局、天津电力局、江苏双登电源有限公司、山东曲阜圣阳电源有限公司、山东曲阜圣阳电源有限公司、山东威海文隆电池有限公司、北京长河机电有限公司。本标准主要起草人：李嘉、顾霓鸿、陈巩、王典伟。本标准委托电力工业部高压开关设备标准化技术委员会秘书处负责解释。IEC前言I）IEC（国际电工委员会）是由所有国家电工技术委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的是促进电气和电子领域内涉及标准化的所有问题的国际合作。为达此目的，除上述活动外，IEC还发布国际标准，这些标准委托给各技术委员会制订。对所涉及的问题感兴趣的任何IEC国家委员会均可参与这项制订工作。与IEC协作的国际组织、政府和非政府组织也可参与这项制订。IEC与国际标准化组织（ISo）按照两个组织间的协议所确定的条件密切地进行合作。2）IEC关于技术问题的正式决议或协议，是由代表所有对这些问题特别感兴趣的国家委员会组成的技术委员会制订的，他们尽可能地表达出对所涉及问题的国际上一致的意见。3）这些决议或协议以标准、技术报告或导则的形式出版，以推荐的形式供国际上使用，并在此意义上为各国家委员会所接受。4）为了促进国际上的统一，各IEC国家委员会同意在他们的国家和区域性标准中清楚地、最大可能限度地采用IEC国际标准。IEC标准和相应的国家或区域性标准间的任何差异应在后者中清楚地指出。5）IEC不提供表明其认可的商标程序并且不对宣称符合某一标准的任何设备负责。本标准IEC8962是由IEC第21次技术委员会（单体蓄电池和蓄电池组）制订的，本标准的文本基于下述文件。国际标准草案（DlS）表决报告21/376/DIS21/392/RVD表决赞成本标准的全部资料，可在上表所指出的表决报告中找到。中华人民共和国电力行业标准阀控式密封铅酸蓄电池订货技术条件DL/T6371997Specificationfororderofthevalveregulatedsealedlead-acidbatteries中华人民共和国电力工业部1998-01-22批准19980601实施1 范围本技术条件适用于控制、保护、事故照明、动力、分合闸操作及电力系统直流电源用阀控式密封铅酸蓄电池。本技术条件规定了电力系统用阀控式密封铅酸蓄电池（以下简称蓄电池）定义、符号、技术要求、试验方法及标志、包装、运输、储存。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示的版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2900.1188蓄电池名词术语GB13337.191固定型防酸式铅酸蓄电池技术条件JISC87071992阴极吸收式密封固定型铅酸蓄电池3定义本标准采用的术语定义除应符合GB2900.11规定外，还应采用下列术语。1.1 阀控式密封铅酸蓄电池VaIVeregulatedsealedlead-acidbatteries蓄电池正常使用时保持气密和液密状态，当内部气压超过预定值时，安全阀自动开启，释放气体，当内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部，使其密封。蓄电池在使用寿命期间，正常使用情况下无需补加电解液。1.2 安全阀Safetyvalve具有自我开启和再闭合功能，保持蓄电池气密性和液密性，防止外部空气进入蓄电池内部和内部酸雾排出，但又不允许蓄电池内气压超过预定值的装置。1.3 符号SymbolCioIOh率额定容量，Ah；C33h率额定容量，数值为0.75C0,Ah;CiIh率额定容量，数值为0.55C0,Ah;Ct蓄电池实测容量，是放电电流/（八）与放电时间Kh)的乘积，Ah；Ce在基准温度(25)条件时蓄电池实际容量，Aho1.4 放电电流符号DischargecurrentsymboloIOh率放电电流，数值为CIo/10,A；/iIh率放电电流，数值为5.5o,A。1.5 额定容量Ratedcapacity在规定的条件下，蓄电池完全充电后所能提供的由制造厂标明的安时电量。1.6 完全充电Fullychargedstate当蓄电池内所有可利用的活性物质都已转变成完全充电的状态。4技术要求D4.1 蓄电池的工作环境为蓄电池在环境温度-10°C+45°C条件下应能正常使用(推荐使用的温度为530)。4.2 蓄电池结构4.2.1 一般结构蓄电池由正极板、负极板、隔板、槽、盖、安全阀、汇流条、端子、电解液等组成。蓄电池结构应保证在使用寿命期间，不得渗漏电解液。4.2.2 蓄电池槽、盖、安全阀、极柱封口剂等的材料应具有阻燃性。4.2.3 蓄电池极性应与极性标志一致。正、负极端子应便于用螺栓连接，其极性、端子外形尺寸应符合厂家产品图样。4.2.4 蓄电池正极板厚度不得低于3.5mmo4.3 外观蓄电池的外观不应有裂纹、变形及污迹。4.4 开路电压3)蓄电池组中各蓄电池的开路电压最大最小电压差值不得超过表1规定值。表1开路电压最大最小电压差值V标称电压开路电压最大最小电压差值20.0360.04120.064.5 蓄电池连接条压降4)蓄电池间的连接条电压降应不大于8mVo采用说明：1根据本标准内容需要，把IEC8962一般要求、功能特性及附录的要求称为技术要求。2本标准增加内容。3本标准增加内容。4本标准增加内容。4.6 气密性蓄电池除安全阀外，应能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。4.7 安全阀动作蓄电池在使用期间安全阀应自动开启闭合，闭阀压力应在IkPaIOkPa范围内，开阀压力应在IOkPa49kPa范围内。4.8 蓄电池组容量蓄电池组按6.7的规定方法试验，IOh率容量应在第一次循环不低于O.95Go,第5次循环应达到Go,放电终止电压应符合表2规定。表2放电终止E日压V标称电压蓄电池放电终止电压21.8065.25(1.75×3)1210.5(1.75×6)4.9 大电流放电蓄电池以3Oo的电流放电Imin,极柱不应熔断，其外观不得出现异常。4.10 荷电保持能力蓄电池静置90d后其荷电保持能力不低于80%o4.11 密封反应效率蓄电池密封反应效率应不低于95%o4.12 防爆性能蓄电池在充电过程中，蓄电池外部遇明火时，不应内部爆炸。采用说明：5本标准增加内容。4.13 蓄电池组事故冲击放电能力5）蓄电池组（22OV系统）以预放电流放电Ih后，叠加冲击电流放电1次，冲击电流应符合表3规定。冲击放电时蓄电池组端电压应不低于202Vo表3预放E国流、冲击电流标准电压V预放电流A冲击电流A每组电池数量只122Io22Io1962Io22Io382Hio8Io1044.14 耐过充电能力蓄电池用O.3o电流连续充电16Oh后，其外观应无明显变形及渗液。4.15 过充电寿命标称电压2V蓄电池过充电寿命不应低于210do标称电压6V及以上的蓄电池过充电寿命不应低于180d。4.16 封口剂性能蓄电池在-3（C65°C温度范围内，封口剂不应有裂纹与溢流，密封性应符合4.6的规定。4.17 蓄电池组放电特性曲线6】4.17.1 蓄电池组应具有Uio充放电曲线。采用说明：6）本标准增加内容。7）本标准增加内容。4.17.2 蓄电池组应具有2/io、3/io、（4/向、（5/向、（10/向放电曲线。4.17.3 蓄电池组应具有不同放电电流放电Ih后，叠加不同冲击电流（时间为0.5S）的特性曲线。放电电流：0、IZio2/io、3,0、（4/向、（5o）;冲击放电电流:O15o（2Oo）、（25o）、（30）。注：蓄电池容量WlOOAh时，冲击放电电流在。25o任选6点。4.18 内阻值制造厂提供的蓄电池内阻值应与实际测试的蓄电池内阻值一致，允许偏差范围为土10%O4.19 浮充蓄电池组运行电压偏差值（现场试验）蓄电池组在正常浮充状态下运行36个月，蓄电池端电压与平均值的偏差应不大于表4规定值。表4浮充运行电压偏差值V标称电压偏差值2±0.0512±0.34.20 制造厂家应提供的参数值范围及特性曲线7）4.20.1 蓄电池的浮充电压值及范围。4.20.2 蓄电池浮充电电流值及范围。4.20.3 蓄电池的充电（恒压）电压值及范围。4.20.4 蓄电池的充电电流值及范围。4.20.5 浮充电压与温度关系曲线。4.20.6 蓄电池容量与温度关系曲线。4.20.7 蓄电池运行时正常的充放电周期。5试验条件5.1 试验用蓄电池的准备5.1.1 试验应在新的完全充电的蓄电池样品上进行，当试验用于重新测定实际容量以估计长期使用后的损失时除外。5.1.2 试验用蓄电池应是新研制的产品或是制造时间不超过6个月的蓄电池合格品。5.1.3 蓄电池按以下方法处理后，可认为是完全充电。蓄电池在环境温度5°C35°C条件下，采用恒流限压充电，每单体蓄电池限压值为2.35V,最大充电电流应不大于2.5o,建议采用充电电流值为Uio,充电末期充电电流降到SUio后，连续3h充电电流变化范围不大于10%o5.2 测量仪器的精度5.2.1 电压测量测量电压用的仪器，其精度不得低于0.5级，使用指针式电流表时，被测读数应在电流表量程的2/3以上。5.2.2 电流测量测量电流用的仪器，其精度不得低于0.5级，使用指针式电流表时，被测读数应在电流表量程的2/3以上。5.2.3 温度测量测量温度用的温度计，其分度值不大于1,标定精度不应低于0.5。5.2.4 时间测量测量时间用的仪表应按时、分、秒分度，至少应具有土lsh的精度。5.2.5 压力测量测量压力用的仪表，其精度不得低于1.0级。6试验方法如6.1 外观检查用目测检查蓄电池外观。6.2 极性检测用反极仪或能判断蓄电池极性的仪器检查蓄电池极性。采用说明：8所有新增规定条款，相应增加试验方法。6.3 开路电压试验蓄电池在环境温度5°C35°C的条件下完全充电后静置至少24h,测量蓄电池的开路电压应符合4.4的规定。6.4 蓄电池组连接条压降试验蓄电池组按3o电流放电时，在蓄电池极柱根部测量两蓄电池之间的连接条，电压值应符合4.5的规定。6.5 气密性试验6.5.1 蓄电池在环境温度5°C35°C的条件下静置24h；6.5.2 通过安全阀孔向蓄电池内充气或抽气，当内外压差为50kPa时压力指针应稳定3s5s。6.5.3 当压力释放后，蓄电池壳体应无变形、无破裂或开胶。6.6 安全阀动作试验对蓄电池内逐渐充气加压测定开阀时压力，然后将蓄电池自然放置，逐渐减压测定闭阀时的压力。反复测量三次，试验结果的平均值应符合4.7的规定。6.7 蓄电池组容量的试验6.7.1 将试验用蓄电池组完全充电，然后静置Ih24h,待蓄电池温度与试验环境温度基本一致时开始放电，放电过程中试验环境温度应基本稳定，试验环境温度应在5°C35°C范围内。6.7.2 蓄电池组放电开始时，测量并记录蓄电池开路电压、温度、放电电流和放电开始时的端电压。蓄电池温度是指放电开始时槽外壁中心的温度。蓄电池组IOh率放电电流为o,放电过程中电流波动不得超过土1%,若需人工调整，放电电流不得超过规定值土5%,调整时间不得超过20so6.7.3 蓄电池组放电期间，应测量并记录蓄电池端电压、环境温度、放电电流和放电时间。测量时间间隔：IOh率容量试验为IhJh率容量试验为10min0放电末期要随时测量并记录，以便确定蓄电池放电到终止电压时的准确时间。6.7.4 当其中有一只蓄电池端电压降至4.8中表2的规定值时，放电结束，计算容量。6.7.5 蓄电池放电温度如果不是25,则需将实测容量C按公式换算成25基准温度的实际容量Ce,其值应符合4.8的规定C-Cte1+-K6-25)式中：/一一放电开始时蓄电池温度，;K温度系数，IOh率容量试验时，K=O.006°C;Ih率容量试验时，K=O.01/0Co6.8 大电流放电试验6.8.1 蓄电池按6.7中IOh率容量试验合格后，方可进行本试验。6.8.2 在环境温度5°C35°C的条件下，将蓄电池完全充电，然后静置124h,待蓄电池温度与试验环境温度基本一致时，开始放电。6.8.3 按4.9的规定电流连续放电Imin,然后用目视法检查蓄电池的极柱和外观，导电部件不应熔断，外观不应出现异常和明显变形。6.9 荷电保持能力试验6.9.1 蓄电池按6.7中IOh率容量试验合格后，方可进行本试验(IOh率容量试验的实际容量Ce)o6.9.2 在试验环境温度为5°C35°C条件下，将蓄电池完全充电后，并保持蓄电池表面清洁干燥，静置90d。6.9.3 静置90d后，蓄电池不经补充电立即按6.7进行IOh率容量试验，得到Ce。6.9.4 按公式(2)计算出蓄电池荷电保持率R应符合4.10的规定。CfA=-X100%G6.10 密封反应效率试验图1气体收集装置示意图6.10.1 蓄电池按6.7中IOh率容量试验合格后，方可进行本试验。6.10.2 在试验环境温度为5°C35°C的条件下将蓄电池完全充电，然后用0.Uio电流连续充电96h,再改为O.O5o电流连续充电Ih,连续收集气体lh(充电中)，记录收集的气体量。气体收集装置示意图，见图K6.10.3 按公式(3)和公式(4)来计算密封反应效率，用百分数表示，求出密封反应效率n应符合4.11的规定。"P298V1VXX-Pn/+273。h式中：F通过IAh电量时，换算成25°C,IOlJkPa的气体排放量，ml/Ah；P测定的大气压，kPa；Po标准大气压值，为IOI.3kPa；t一一量筒的环境温度，；V收集的气体量，ml;Q收集气体期间充入的电量，Ah;H电池的单体数。×100%式中：11密封反应效率，%;684在25、101.3kPa压力下通过IAh电量的理论气体产生量，mlAh06.11 防爆性能试验该试验是在确认安全措施得以保证后，用0.5/1。的电流对完全充电的蓄电池进行过充电，Ih后在排气部件安全阀处用24V直流电源，熔断IA的保险丝产生火花（保险丝距排气口孔2mm4mm）,重复试验2次，应符合4.12的规定。6.12 事故冲击放电能力试验6.12.1 蓄电池组按6.7中IOh率容量试验合格后，方可进行本试验。6.12.2 将蓄电池组完全充电，静置Ih24h,待蓄电池温度与试验环境温度基本一致时开始放电。6.12.3 标称电压2V蓄电池组成的220V蓄电池组（2V/只X104只），用Uio预放电流持续放电Ih后，在预放电流不停的工况下，叠加8o的冲击电流冲击放电时间为0.5s,冲击放电时，蓄电池组端电压不得低于202V。6.12.4 标称电压12V蓄电池组成的220V蓄电池组（12V/只X19只），用2o预放电流持续放电Ih后，在预放电流不停的工况下，叠加22o的冲击电流，冲击放电时间为0.5s,冲击放电时，蓄电池组端电压不得低于202V。6.13 耐过充电能力试验6.13.1 蓄电池按6.7中IOh率容量试验合格后，方可进行本试验。6.13.2 在试验环境为5°C35°C的条件下将蓄电池完全充电，然后用O.3o的电流对蓄电池连续充电160h。充电结束Ih后，用目视检查蓄电池的外观，应符合4.14的规定。6.14 过充电寿命试验6.14.1 蓄电池按6.7中Ih率容量试验合格后，方可进行本试验。6.14.2 在试验环境温度为5°C35°C的条件下，将蓄电池完全充电后，以O.2o的电流进行连续充电，每隔30d按6.7进行一次Ih率容量试验，Ih率容量试验蓄电池放电终止电压为1.75Vo6.14.3 重复6.14.2试验，当蓄电池Ih率容量低于额定容量的80%且经验证容量不再增加时，试验结束，计算试验天数，应符合4.15的规定。6.15 封口剂性能试验6.15.1 耐寒试验将蓄电池放入的低温室（箱）内，在-30°C±3°C温度下保持6h,然后待低温室（箱）温度回升到-5时将蓄电池取出，在Imin内目视检查封口剂应无裂纹及槽、盖之间无分离现象。6.15.2耐热试验将蓄电池放入恒温箱内，并使之倾斜成45。，在65土2温度下保持6h后，从恒温箱内取出，目视检查封口剂应不溢流，再按6.5进行气密性试验。6.16 蓄电池组放电特性曲线试验6.16.1 蓄电池按6.7中IOh率容量试验合格及6.12事故放电能力试验合格后，方可进行本试验。6.16.2 在试验环境温度为5°C35°C条件下，将蓄电池组完全充电，然后静置Ih24h,待蓄电池温度与试验环境温度基本一致时，开始放电。6.16.3 按4.17.13的规定进行试验，冲击电流的测试应在规定的范围任意均匀选6点，试验结果应绘出相应的特性曲线，其特性曲线应符合制造厂提供用户的特性曲线。6.17 内阻值试验U图2放电特性曲线u=fli)6.17.1 蓄电池按6.7中IOh率容量试验合格后，方可进行本试验。6.17.2 将蓄电池完全充电后，在试验环境温度为5°C35°C的条件下，当蓄电池表面温度达到20土2时开始试验。6.17.3 按以下方法，来确定该曲线两个点，以建立放电特性曲线U=J(I)oa)第1点(Ui、/1),以Mo6o的电流开始放电，放电20s后开始记录放电电流及对应蓄电池端电压值。在25s后，放电中断2min5min。开始确定第2点。b)第2点，以20o40o的电流开始放电，放电5s后开始记录放电电流及对应蓄电池端电压值，试验结束。6.17.4 放电特性曲线U/)线性在地延伸到U=0,截距标志短路电流值(及)、内阻值(Hi)也就可以确定。6.17.5 从图2可以计算内阻Hi,其值应符合4.18的规定。登等（八）=¾三(Q)6.18 浮充蓄电池组运行电压偏差值试验6.18.1 蓄电池按6.7中IOh率试验合格后，方可进行本试验。6.18.2 蓄电池组在正常浮充状态运行，运行36个月后，在浮充状态下，测蓄电池组端电压，求平均值，再逐只测蓄电池端电压。蓄电池端电压与平均值偏差应符合4.19的规定。7检验规则产品检验分型式试验和出厂试验。7.1 型式试验应进行型式试验的产品：新产品，转厂试制的产品，产品在设计、工艺或使用的材料作重要改变时，应做相应的型式试验。正常生产的产品，每隔3年进行一次型式试验。型式试验项目、检验数量见表5。表5型式试验序号试验项目检验数量1IOh率容量2V/只×104只12VRX19只2浮充电压偏差值3事故冲击放电能力注：2V300Ah12V100Ah4放电特性曲线5开路电压6连接条压降7气密性8大电流放电9密封反应效率2只10防爆性能11封口剂性能12安全阀动作13耐过充电能力14过充电寿命15荷电保持能力16内阻值7.2 出厂试验出厂试验项目、数量见表6。表6出厂试验序号试验项目检验数量1外观逐只检验2极性3开路电压4IOh率容量5安全阀动作抽查率23%7.3 、包装、运输、储存8.1 标志8.1.1 蓄电池应有下列标志：a）制造厂名及商标；b）型号及规格；C）极性符号;d）生产日期。8.1.2 包装箱外壁应有下列标志：a）产品名称、型号及规格、数量；b）制造厂名；C）单箱净重及毛重；d）标明防潮、不准倒置、轻放等标记；e）出厂日期；f）产品批号。8.2 包装8.2.1 蓄电池包装应符合制造厂有关技术文件规定。8.2.2 随同产品出厂供应下列文件：a）产品合格证；b）装箱单;C）产品使用维护说明书。8.3 运输8.3.1 在运输过程中，产品不得受剧烈冲撞和曝晒雨淋，不得倒置;8.3.2 在装卸过程中应轻搬轻放，严防摔、掷、翻滚、重压。8.4 储存8.4.1 储存应符合下列条件a）应存放在-1（C4（C干燥、通风、清洁的仓库内；b）应不受阳光直射，离热源（暖气设备）不得少于2m；C）应避免与任何有毒气体有机溶剂接触；d）不得倒置、不得撞击。8.4.2 储存时间厂家应提供蓄电池允许储存时间。
