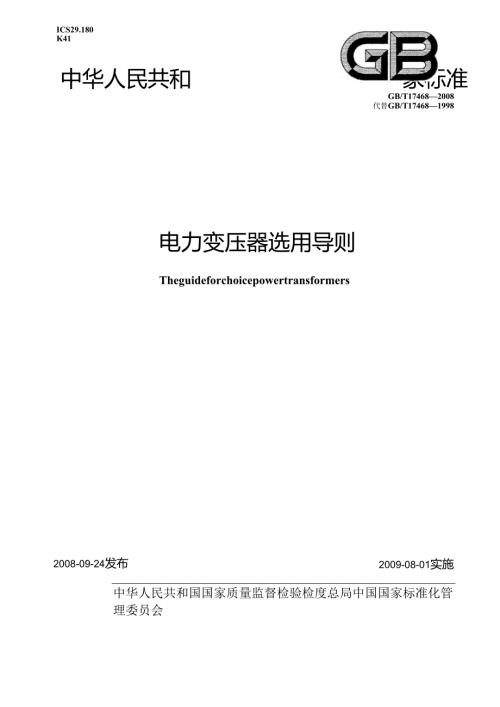

ICS29.180K41中华人民共和家标准GB/T174682008代替GB/T174681998电力变压器选用导则Theguideforchoicepowertransformers2009-08-01实施2008-09-24发布中华人民共和国国家质量监督检验检度总局中国国家标准化管理委员会本标准是根据变压器产品不断改进，并按安全、环保、节能、节材的原则对GB/T174681998电力变压器选用导则进行修订的。本标准代替GB/T174681998,与其相比主要变化如下：a）编写格式按GB/T1.12000标准化工作导则第1部分：标准的结构和编写规则的规定进行了修改；b）规范性引用文件中增补了GB20052三相配电变压器能效限定值及节能评价值、DL/T985配电变压器能效技术经济评价导则、JB/T10317单相油浸式配电变压器技术参数和要求、JB/T10318油浸式非晶合金铁心配电变压器技术参数和要求标准及一些变压器组件标准；c）对变压器的特殊使用条件进行了修改和增补；d）在变压器的类型中，修改了按调压方式和冷却方式对变压器进行分类的内容；e）对油浸式变压器推荐按额定容量来选择冷却方式；f）删除了原标准表3,干式变压器的温度限值要求符合干式变压器负载导则标准的规定；g）增加对相关变压器组件的要求；h）删除了原标准附录C、附录E和附录G,其他附录号顺序变化；i）修改了原标准附录B,增加了关于冷却方式、绝缘水平、调压方式等内容；j）修改了原标准附录F的套管式电流互感器额定一次电流标准值；增加了测量用套管式电流互感器的准确级；修改了保护用套管式电流互感器的准确限值系数标准值；修改了套管式电流互感器推荐的性能参数额定值。本标准由中国电器工业协会提出。本标准由全国变压器标准化技术委员会（SAC/TC44）归口。本标准起草单位：沈阳变压器研究所、上海市电力公司、保定天威保变电气股份有限公司、西安西电变压器有限责任公司、特变电工沈阳变压器集团有限公司、特变电工衡阳变压器有限公司、中电电气集团有限公司、广东银龙电力设备有限公司、山东达驰电气股份有限公司、广州骏发电气有限公司。本标准主要起草人：孙军、姜益民、李洪秀、汪德华、安振、陈东风、徐子宏、王文光、侯照礼、樊建平。本标准于1998年首次发布，本次为第一次修订。电力变压器选用导则1范围本标准规定了发电厂和变电所采用的电力变压器、发电厂和变电所自用变压器以及配电变压器的选用导则。本标准适用于设计部门设计发电厂和变电所时选用变压器。用户订购变压器时，可参考本导则确定变压器技术参数和合同内容。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB311.1高压输变电设备的绝缘配合(GB311.11997,neqIEC60071-1:1993)GB/T321优先数和优先数系GB1094.1电力变压器第1部分：总则(GB1094.11996,eqvIEC60076-1:1993)GB1094.2电力变压器第2部分：温升(GB1094.21996,eqvIEC60076-2:1993)GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB1094.32003eqvIEC60076-3:2000)GB1094.5电力变压器第5部分：承受短路的能力(GB1094.52008,IEC60076-5:2006,MOD)GB/T1094.7电力变压器第7部分：油浸式电力变压器负载导则(GB/T1094.72008,IEC60076-7:2005,MOD)GB/T1094.10电力变压器第10部分：声级测定(GB/T1094.102003,IEC60076-10:2001,MOD)GB1094.11电力变压器第11部分：干式变压器(GB1094.112007,IEC60076-11:2004,MOD)GB1208电流互感器(GB12082006,1EC60044-1:2003,MOD)GB3096城市区域环境噪声标准GB/T4109高压套管技术条件(GB/T41091999,eqvIEC60137:1995)GB/T6451油浸式电力变压器技术参数和要求GB/T7595运行中变压器油质量标准GB/T10228干式电力变压器技术参数和要求GB10230.1分接开关第1部分：性能要求和试验方法(GB10230.12007,1EC60214-1:2003,MOD)GB/T10230.2分接开关第2部分：应用导则(GB/T10230.22007,IEC60214-2:2004,MOD)GB12348工业企业厂界噪声标准GB/T13499电力变压器应用导则(GB/T134992002,idtIEC60076-8:1997)GB16847保护用电流互感器暂态特性技术要求(GB168471997,idtIEC60044-6:1992)GB/T17211干式电力变压器负载导则(GB/T172111998,eqvIEC60905:1987)GB20052三相配电变压器能效限定值及节能评价值GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T985配电变压器能效技术经济评价导则JB/T501电力变压器试验导则JB/T2426发电厂和变电所自用三相变压器技术参数和要求JB/T3837变压器类产品型号编制方法JB/T5345变压器用蝶阀JB/T5347变压器用片式散热器JB/T6302变压器用油面温控器JB/T6484变压器用储油柜JB/T7065变压器用压力释放阀JB/T7631变压器用电子温控器JB/T7633变压器用螺旋板式强油水冷却器JB/T8315变压器用强迫油循环风冷却器JB/T8316变压器用强迫油循环水冷却器JB/T8317变压器冷却器用油流继电器JB/T8318变压器用成型绝缘件技术条件JB/T8448.1变压器类产品用密封制品技术条件第1部分：橡胶密封制品JB/T8450变压器用绕组温控器JB/T8971千式变压器用横流式冷却风机JB/T9639封闭母线JB/T9642变压器用风扇JB/T9647气体继电器JB/T100886kV-500kV级电力变压器声级JB/T10112变压器油泵JB/T10317单相油浸式配电变压器技术参数和要求JB/T10318油浸式非晶合金铁心配电变压器技术参数和要求JB/T10428变压器用多功能保护装置JB/T10430变压器用速动油压继电器JB/T10692变压器用油位计ANSI/IEEEC57.13:1993互感器标准要求3使用条件3.1 正常使用条件和特殊使用条件油浸式电力变压器应符合GB1094.1的规定；干式电力变压器应符合GB1094.11的规定。3.2 其他特殊使用条件如果有3.1之外的其他特殊使用条件，用户应与制造方协商并在合同中规定，如：a）有害的烟或蒸汽，灰尘过多或带有腐蚀性，易爆的灰尘或气体的混合物、蒸汽、盐雾、过潮或滴水等；b）异常振动、倾斜、硼童、冲击；c）环境温度超出正常使用范围；d）特殊的运输条件；e）特殊的安装位置和空间限制；D特殊的维护问题；g）特殊的工作方式或负载周期，如：冲击负载；h）不平衡的交流电压或交流系统的电压与实质正弦波有差异；i）异常的谐波电流负载，如由半导体或类似元件控制而引起这种情况。过大的谐波电流会引起过量的损耗和异常的发热现象；j）多绕组变压器或自耦变压器的特定负载条件（容量输出，绕组负载功率因数和绕组电压）；k）励磁电压超过额定电压的110%或额定电压与额定频率比值的110%;1）在绝缘设计中需要特殊考虑的异常电压或过电压情况；m）异常磁场；n）直流偏磁能力；0）具有大电流离相封闭母线的大型变压器。应注意具有强磁场的大电流离相封闭母线可能在变压器油箱和外壳以及母线内部产生所不希望的环流。若设计时没有采取正确的措施，这些环流产生的损耗会导致温升过高；P）并联运行。应注意尽管并联运行不属于特殊使用条件，但当变压器与其他变压器并联运行时，建议用户向制造方说明；q）冷却装置的布置方式和运行方式；r）室内布置的通风要求。3.3 热带气候防护类型及使用环境条件3 .3.1热带产品的气候防护类型是指产品使用在一定的热带气候区域时所采取的相应防护措施，以保证按该典型环境设计、制造的产品在运行中的可靠性。4 .3.2热带产品的气候防护类型分为湿热型（TH）、干热型（TA）和干湿热合型（T）。3. 3.3对于湿热带工业污秽较严重及沿海地区户外的产品，应考虑潮湿、污秽及盐雾的影响，其所使用的绝缘子和瓷套管应选用加强绝缘型或防污秽型产品；由于湿热地区雷暴雨比较频繁，对产品结构应考虑加强防雷措施。3.3.4三种气候防护类型热带产品使用环境条件见表1。表1热带产品使用环境条件环境参数气候防护类型湿热型TH于热型TA干湿热合型T海拔/m100O及以下100O及以下100O及以下空气温度/年最高4050150*年最低-5-5-5年平均253030月平均最高（最热月）354545日平均354040最大日温差3030空气相对湿度%最湿月平均最大相对湿度95（25°C时）b95（25时）b最干月平均最小相对湿度一10（40时）10（40时）露有有有霉菌有有含盐空气有有有e最大降雨强度/（mm/min）66太阳辐射最大强度/J（cm2min）5.866.76.7阳光直射下黑色物体表面最高温度/809090冷却水最高温度/333535表1（续）环境参数气候防护类型湿热型TH干热型TA千湿热合型T一米深土壤最高温度/323232最大风速/（ms）354040砂尘有有雷暴频繁一频繁有害动物有有有a当需要适用于年最高温度55°C的产品时，由供需双方协商确定。b指该月的月平均最低温度为25。CoC指该月的月平均最高温度为40od在订货时提出作特殊考虑。指沿海户外地区。4选用变压器的一般原则选用变压器技术参数，应以变压器整体的可靠性为基础，综合考虑技术参数的先进性和合理性、经济性，结合运行方式和损耗评价的方式，提出技术经济指标。同时还要考虑可能对系统安全运行、环保、节材、运输和安装空间等方面的影响。4. 1变压器符合的标准和技术规范在选用变压器时，应明确变压器应符合的标准（国家标准、行业标准、国际标准和国外标准）名称和代号。在选用变压器时，用户应明确提出变压器的技术规范和参数，一般应按GB/T6451、GB/T10228、JB/T2426、JB/T10317>JB/T10318>JB/T3837的规定来选择。如有其他要求，应与制造方协商后在合同中规定。除例行试验外，如果要求变压器重做型式试验项目、特殊试验项目、研究性试验项目，则应在询价和订货时与制造方协商，并在合同中规定。4. 2变压器的类型电力变压器按用途可分为：升压变压器、降压变压器、配电变压器、联络变压器和厂用变压器；按绕组型式可分为：双绕组变压器、三绕组变压器和自耦变压器；按相数可分为：三相变压器和单相变压器；按调压方式可分为：无调压变压器、无励磁调压变压器和有载调压变压器；按冷却方式分为：自冷变压器、风冷变压器、强迫油循环自冷变压器、强迫油循环风冷变压器、强迫油循环水冷变压器、强迫导向油循环风冷变压器和强迫导向油循环水冷变压器，其对应的产品型号见JB/T3837o4.2. 1三绕组变压器三绕组变压器一般用于具有三种电压等级的变电所。4.2.2 自耦变压器自耦变压器一般用于联络两种不同电压网络系统或用于连接两个中性点直接接地系统。4.2.3 三相变压器和单相变压器发电机升压变压器和变电所降压变压器通常采用三相变压器。若因制造和运输条件限制，可采用单相变压器组或现场组合的变压器。当选用单相变压器组时，应根据所联接的电力系统和设备情况，考虑是否装设备用相。4.3额定电压和电压组合4.3.1额定电压额定电压是指单相或三相变压器线路端子之间指定施加的或空载时感应出的电压。4.3.1.1降压用变压器的输入、输出端额定电压通常为：降压用变压器输入端电压为：3kV、6kV、IokV、15kV>20kV>35kV、66kV>110kV>220kV,330kV、500kVo降压用变压器输出端电压为：0.4kV、33kV、63(66)kV>10.5(1l)kV>21(22)kV>37(38.5)kV115(121)kV>230(242)kVo4.3.1.2升压用变压器的输入、输出端额定电压通常为：发电机变压器输入电压为：3.15kV、6.3kV、11(10.5)kV>13.8kV、15.75kV、18kV、20kV、24kV0变压器的输出电压为：40.5kV>72.5kV、126kV、252kV、363kV>550kV04.3.1.3如另有要求，应由用户与制造方协商，并在合同中规定。4. 3.2电压组合油浸式电力变压器按GB/T6451、JB/T2426>JB/T10317或JB/T10318的规定，干式电力变压器按GB/T10228、JB/T2426的规定。如另有要求，应由用户与制造方协商，并在合同中规定。4.4 额定容量额定容量是指输入到变压器的视在功率值(包括变压器本身吸收的有功功率和无功功率)。选择容量时应按相应的标准(GB/T6451、GB/T10228、JB/T2426、JB/T10317或m/110318),尽量采用GB/T321中的Rlo优先数系。4. 4.1发电机升压变压器发电机变压器的额定容量一般根据发电机的额定功率及其功率因数确定。5. 4.2变电所降压变压器应参考GB/T1094.7或GB/T17211中的正常周期负载图所推荐的变压器在正常寿命损失下的负载条件，经济地估算变压器的额定容量，同时还应考虑电网发展情况。6. 4.3配电变压器配电变压器的容量选择，应根据GB/T1094.7或GB/T17211及工程设计部门提供的用电设备安装容量(可为假设负荷)来确定其容量，并按照DL/T985进行技术经济评价。7. 4.4单相变压器单相变压器组成的变压器组中，各单相变压器容量可取三相变压器容量的三分之一，取值尽可能靠到标准容量系列，且有效位数保留到个位MVA(例如167MVA)。8. 4.5容量分配对于三绕组变压器的高、中、低压绕组容量的分配应按各侧绕组所带实际负荷进行分配，推荐按GB/T6451的规定。对于发电厂用分裂变压器的容量分配，推荐按JB/T2426的规定。4.5 分接4.5.1分接位置的选择分接头一般按以下原则布置：a)在高压绕组上而不是在低压绕组上，电压比大时更应如此。b)在星形联结绕组上，而不是在三角形联结的绕组上(特殊情况下除外，如变压器为Dyn联结时，可在D联结绕组上设分接头)。4.5.2调压方式的选用原则一般原则如下：a)无调压变压器一般用于发电机升压变压器和电压变化较小且另有其他调压手段的场所；b)无励磁调压变压器一般用于电压波动范围较小，且电压变化较少的场所；c)有载调压变压器一般用于电压波动范围较大，且电压变化比较频繁的场所；d)在满足使用要求的前提下，能用无调压的尽量不用无励磁调压；能用无励磁调压的尽量不采用有载调压；无励磁分接开关应尽量减少分接数目，可根据电压变动范围只设最大、最小和额定分接；e）自耦变压器采用公共绕组中性点侧调压者，应验算第三绕组电压波动不致超出允许值。在调压范围大、第三绕组电压不允许波动范围大时，推荐采用中压侧线端调压。对于特高电压变压器可以采用低压补偿方式，补偿低压绕组电压；f）并联运行时，调压绕组分接区域及调压方式应相同。4.5.3分接范围应尽量按实际需求设置分接范围，一般按GB/T6451、GB/T10228、JB/T2426、JB/T10317或JB/T10318选择。4.5.3.1无励磁调压范围a）对于小容量（100OokVA以下）低电压（35kV及以下）的小型发电机变压器，其分接范围应根据其网络情况由用户自定；b）对于额定电压为13.8kV、15.75kV、18kV>20kV>24kV、额定容量在16MVA50MVA的发电厂自用变压器，额定电压为66kV、110kV>220kV、50OkV级发电机变压器，如果必须用分接，其电压调整范围推荐为：士5%、+*%、_：%；c）对于50OkV及以上的发电机升压变压器，不推荐变压器带调压分接。4.5.3.2有载调压范围a）对电压等级为6kV、IOkV级变压器，推荐其有载调压范围为±4X2.5%,并且在保证分接范围不变的情况下，正、负分接档位可以改变，如±3X2.5%;b）对电压等级为35kV级变压器，推荐其有载调压范围为士3X2.5%,并且在保证分接范围不变的情况下，正、负分接档位可以改变,如tjX2.5%c）对电压等级为66kV220kV级变压器，其有载调压范围为士8X1.25%,正、负分接档位可以改变；d）对电压等级为330kV级和500kV级的变压器，其有载调压范围一般为士8X1.25%。4. 6绝缘水平绝缘水平应满足运行中各种过电压与长期最高工作电压作用的要求，与绝缘配合有关。油浸式电力变压器的绝缘水平按GB1094.3的规定，干式电力变压器绝缘水平按GB1094.11的规定。当变压器与GlS联接时，应考虑GlS中的隔离开关操作产生快速瞬变过电压（VFTO）对变压器绕组绝缘的影响。4.7 损耗电力变压器损耗应符合GB/T6451>GB/T10228、GB20052、JB/T2426>JB/T10317或JB/T10318的规定。产品损耗水平按JB/T3837的规定。注：计算负载损耗时，油浸式电力变压器参考温度为75,千式电力变压器参考温度对各种绝缘系统是不同的，一般取绕组平均温升加20。4.8 短路阻抗选择短路阻抗时应符合GB/T6451、GB/T10228、JB/T2426>JB/T10317或JB/T10318的要求。对于高阻抗变压器，可以设置电抗器。电抗器可以置于油箱内或油箱外。对于高阻抗变压器，是为限制过大的短路电流要求而提高短路阻抗的，对110kV和220kV城网供电的双绕组变压器，其短路阻抗最好分档，例如：IlOkV可分为10.5%、12.5%、14.5%、16.5%、23%;220kV可分为14%、18%、22%、26%0还应考虑系统电压调整率和无功补偿；对于三绕组变压器，提高的是高一低及中一低阻抗，高一中阻抗与常规变压器相同。选用发电厂用分裂变压器，应适当增大短路阻抗及容量。4.9 三相系统变压器绕组联结方法一台三相变压器或拟结成三相的单相变压器组，其绕组的联结方法应根据该变压器是否与其他变4.11 变压器油和油保护系统4.11.1 变压器制造方一般按例行试验时所注入的某种牌号的油供给用户。用户对变压器油另有要求时，应在订货合同中规定。对变压器油的要求：a）根据变压器安装地点的环境平均最低温度合理选择变压器油的牌号；b）提出合理的变压器油性能要求（一般按GB/T7595）;c）要求变压器油的油基（环烷基或石腊基）；d）油与绝缘材料及结构材料的相容性。4.11.2 在选用变压器时，用户应提出对油保护系统的要求，并在订货合同中规定。常用的油保护系统有：a）采用波纹油箱或膨胀式散热器。这种系统可自行补偿油的体积膨胀，可不装设储油柜，一般适用于小容量的变压器。b）装有胶囊、隔膜或波纹结构的储油柜，此结构能使油与空气隔开，以实现全密封。4.11.3 交货的变压器中应注入或供新油，且应不混油。已运行的变压器如果需要补充油时应遵照以下原则：a）不同油基的变压器油应不混合使用；b）同一油基不同牌号的油不宜混合使用；c）被混合使用的油，其质量均需符合GB“7595的规定；d）新油或相当于新油质量的同一油基不同牌号变压器油混合使用时，应按混合油的实测凝点决定其是否可用。不能仅按化学和电气性能合格就混合使用；e）运行中的油与相同牌号新油混合时，应预先进行混合油样的氧化安定性试验，无沉淀物方可混合使用。f）进口油或来源不明的油与不同牌号运行油混合使用时，应预先进行参加混合的各种油及混合后油样的老化试验。当混油质量不低于原运行油时，方可混合使用；若相混油都是新油，其混合油的质量应不低于最差的一种新油。4.11.4 如果用户需用自己采购的油注入变压器时，应在订货合同中规定。为了确保变压器运行的可靠性，用户和制造方应就4.1Ll中的要求达成一致。4.12 变压器的技术参数和制造成本选用变压器时，技术参数由变压器服务的电力系统和运行条件所决定。一些性能方面的技术参数，如负载损耗、短路阻抗、空载损耗、空载电流、冷却方式、调压方式等，GB/T6451、GB/T10228JB/T2426、JB/T10317或JB/T10318中已有规定。它们不仅与变压器的安全运行和经济运行有关，而且直接影响其制造成本，为了降低变压器的能耗，或从环保及安全运行角度提出高于标准规定的参数或特殊要求时（如声级水平、油箱强度、绝缘水平或高海拔），应考虑制造成本的增加。有关信息见附MBo5技术要求5.1一般技术要求油浸式电力变压器一般技术要求应符合GB1094.1和GB/T6451、JBT2426>JB/T10317JB/T10318的规定；干式电力变压器一般技术要求应符合GB1094.11和GB/T10228、JB/T2426的规定。5.2特殊技术要求如有除5.1之外的特殊要求，应由用户与制造方协商并在合同中规定。6三相系统中变压器并联运行并联运行是指并联的各变压器的两个绕组，采用同名端子对端子的直接相连方式下的运行。本标准只考虑双绕组变压器的并联运行。6.1并联运行的条件a）钟时序数要严格相等；b）电压和电压比要相同，允许偏差也相同（尽量满足电压比在允许偏差范围内），调压范围与每级电压要相同；c）短路阻抗相同，尽量控制在允许偏差范围士10%以内，还应注意极限正分接位置短路阻抗与极限负分接位置短路阻抗要分别相同；d）容量比在0.52之间；e）频率相同。6. 2联结方法一般应符合GB/T13499和本标准附录C的规定。7变压器的声级7. 1声级水平变压器的声级水平按JB/T10088的规定。7.2环境保护对噪声的判断按GB12348和GB3096的规定，间接判断变压器噪声是否符合环境保护的要求。随着噪声的降低，变压器的制造成本也将有所增加。7.3声级测定变压器声级的测量方法按GB/T1094.10的规定。8变压器热老化率与寿命在外部冷却空气为20,变压器以额定电流运行，以某种温度等级的绝缘材料发生热老化而损坏时，规定变压器的寿命一般为20年。对符合GB1094设计的油浸式电力变压器，在绕组热点温度为98下相对热老化率为1,此热点温度与“在环境温度为20和绕组热点温升为78K下运行”相对应。对于干式电力变压器，其环境温度也为20,而热点温度取决于绝缘材料的温度等级，其温度限值按GB/T17211的规定。变压器的相对热老化率定义见式（1）:y一下的热老化率_式中：h实际热点温度；0.额定热点温度；a寿命损失加倍率。a的取值说明，在额定热点温度的基础上，每增加6（油浸式）或I（TC（于式），其热寿命减少一半，反之增加一倍。计算寿命损失可参考GB/T1094.7和GBT17211o9变压器组、部件9.1分接开关分接开关应符合GB10230.1的要求，分接开关的选用应符合GB/T10230.2的要求。9.2冷却装置9.2.1变压器用片式散热器应符合JB/T5347的要求。9.2.2变压器用风冷却器应符合JB/T8315的要求。9.2.3变压器用水冷却器应符合JB/T8316或JB/T7633的要求。9.2.4变压器用风扇应符合JB/T9642的要求。9.2.5干式变压器用风机应符合JB/T8971的要求。9.3 油泵变压器用油泵应符合JB/T10112的要求。9.4 油位计变压器用油位计应符合JB/T10692的要求。9.5 封闭母线封闭母线选用时，用户应向变压器制造方提供固定法兰尺寸、封闭母线相间中心距等数据及封闭母线的工作温度、连接方式等。封闭母线应符合JB“9639的要求。9.6 压力释放阀压力释放阀应符合JB/T7065的要求。9.7 气体继电器气体继电器应符合JB/T9647的要求。9.8 油流继电器油流继电器应符合JB/T8317的要求。9.9 速动油压继电器速动油压继电器应符合JB/T10430的要求。9.10 10多功能保护装置多功能保护装置应符合JB/T10428的要求。9.11 储油柜储油柜应符合JB/T6484的要求。9.12温控器9.12.1变压器用油面温控器应符合JB/T6302的要求。9.12.2变压器用电子温控器应符合JB/T7631的要求。9.12.3变压器用绕组温控器应符合JB/T8450的要求。9.13净油器净油器应符合产品技术条件的要求。9.14套管套管应符合GB/T4109的要求。9.12 15套管式电流互感器套管式电流互感器分为测量用和保护用两种。选用时应提出相应的额定值，包括额定一次电流、额定二次电流、额定电流比、准确级、额定输出等。除非用户和制造方另有协议规定，额定值应符合GB1208的规定。套管式电流互感器选用原则见附录D。9. 16蝶阀变压器用蝶阀应符合JB/T5345的要求。9.17其他组、部件变压器用的其他组、部件的选用应符合相应标准的要求或技术条件的要求。10标志、起吊、安装、运输和贮存油浸式电力变压器应符合GB/T6451、JB/T2426、JB/T10317或乃/110318的规定，干式电力变压器应符合GB/T10228、JB/T2426的规定，变压器的安装项目和要求应符合GBJ148的规定。11制造方应提供的技术文件和图表11.1 制造方向设计院提供的技术文件在技术协议书（订货合同）签订后，制造方应根据需要在规定时间内向设计院提供工程设计所必须的图样和有关技术资料。对已有供货的产品（不需设计）应在半个月之内提供。供设计院的图样和资料主要内容包括如下：a）变压器外型图。外型图内容包括：变压器总体外型尺寸、主体运输重量、主要组、部件重量、油总重量、上节油箱或器身吊重、吊高、起吊位置、千斤顶位置、牵引孔位置、轨距或支座位置、基础尺寸和要求、冷却器或散热器布置、套管出线位置和接线端子尺寸、接地端子位置和端子尺寸、梯子位置，连接件（管道法兰）接口尺寸、其他必要的安装尺寸；b）变压器铭牌图或铭牌标志图；c）变压器本体运输尺寸图；d）冷却系统（如果有）控制原理图和冷却控制设备接线图；e）主控制箱（如果有）外型图（安装图）；f）变压器二次保护接线安装图（必要时提供）；g）变压器二次保护设备接线图；h）变压器端子箱接线图；i）有载分接开关（如果有）电气控制接线图和遥控信号接线图；j）经制造方和用户协商一致，可以提供的资料（一般仅对特大型产品）有：过励磁曲线、电容（包括线圈之间和线圈对地）、零序阻抗、声级水平、变压器入口电容、励磁电流谐波分析、变压器承受短路能力的计算报告或短路试验报告。11.2 制造方向用户提供的技术文件由制造方向用户提供的技术文件，在订货合同或技术协议书中应明确规定提供文件的数量和有关信息（如收件人、邮寄地址和邮政编码等）。交接方式一般为邮寄，也可随产品一同发运。a）提供11.l的全部技术文件；b）产品合格证书，包括变压器合格证书、主要组、部件合格证书（如：套管、冷却器、开关、气体继电器、各种温控器等）;c）产品试验报告。包括变压器试验报告（除例行试验报告外，其他试验报告提供内容由双方协商确定），主要组部件试验报告；d）油浸式电力变压器油化验单（如果规定，包括色谱分析）；e）变压器实际使用说明书；f）套管安装使用说明书；g）储油柜安装使用说明书；h）冷却器或散热器（如果有）安装使用说明书；i）油面温控器、电子温控器、绕组温控器使用说明书；j）压力释放阀、速动油压继电器、多功能保护装置使用说明书；注：如果有要求，应提供整定参数。k）有载分接开关或无励磁分接开关使用说明书；D装箱单或拆卸一览表（一般随产品发运）。11.3制造方向用户提供的主要部件及备件规格图表（用户需要时）a）冷却系统简图（仅对强迫油循环系统）；b）梯子、储油柜安装图；c）内部引线走向示意图和内部接地系统示意图；d）冷却器安装图；e）变压器套管及套管式电流互感器布置示意图（必要时，用户与制造方协商）；D主绝缘示意图（必要时，用户与制造方协商）；g）二次馈线布置图；h）电磁或磁屏蔽布置示意图。11.4对试验的要求对变压器的例行试验、型式试验和特殊试验应符合GB1094.1或GB1094.11的要求，试验内容见JB/T501o12技术协议在订购变压器时，用户除与制造方签订合同外，如果需要还应同时签订技术协议，作为合同的技术附件。附录E是推荐的技术协议格式。12附录A（资料性附录）三相变压器常用的联结组图A.1常用的联结组附录B（资料性附录）变压器的主要性能参数与制造成本的关系变压器主要性能参数的选用，首先应满足第4章的要求，以保证变压器的可靠性。其次要考虑提高性能参数的同时变压器制造成本也将相应增加。8.1 短路阻抗当负载的功率因数一定时，变压器的电压调整率与短路阻抗基本成正比，变压器的无功损耗与短路阻抗的无功分量成正比。由此短路阻抗小较为适宜。然而，短路电流倍数与短路阻抗成反比，短路阻抗越小，则短路电流倍数越大。当变压器短路时，绕组会遭受巨大的电动力并产生更高的短路温升。为了限制短路电流，则希望较大的短路阻抗。不过，对心式变压器而言，与正常短路阻抗相比，当取较大的短路阻抗时，就要增加线圈的匝数，即增加了导线重量，或者增大漏磁面积，从而增加了铁心的重量。由此可见，高阻抗变压器，要相应增加制造成本。随着短路阻抗增大，负载损耗也会相应增大。所以，选择短路阻抗时要兼顾电动力和制造成本。8.2 负载损耗负载损耗包括线圈直流电阻损耗、导线中的涡流损耗、并列导线间环流损耗和结构件（如夹件、钢压板、箱壁、螺栓、铁心前板等）的杂散损耗。8.2.1 线圈直流电阻损耗降低线圈直流电阻损耗的有效方法是增大导线截面积。然而也导致线圈体积的增大，相应增加导线长度，为了设计出低负载损耗的变压器，需耗用较多的导线，制造成本必然增加。8.2.2 导线的涡流损耗线圈处于漏磁场中，在导线中会产生涡流损耗。大型变压器中涡流损耗有时会达到直流电阻损耗的10%以上。当变压器短路阻抗增大时，纵向漏磁增大，导致涡流损耗的增加。降低涡流损耗的途径可采用多根导线并联，用组合导线或换位导线。此时，考虑到绕组的机械强度，需采用自粘性换位导线，或采用截面大的单根导线降低电密，这就使制造成本增加。8.2.3 环流损耗变压器（尤其是大型变压器）由多根导线并列绕成，每根导线在漏磁场中占据的空间位置不同，它们各自产生的漏感电势也不同，漏感电势之差产生环流并产生环流损耗。当要求变压器短路阻抗大时，由前所述的原因，需减小电抗高度，增加导线匝数，它们都会增加环流损耗。为抵偿该损耗的增大，就要采取适当的导线换位方式或增加导线截面积减少直流电阻损耗及采用换位导线等，这就增加了变压器制造成本。8.2.4 结构件的杂散损耗大型变压器中，杂散损耗有时会达到直流电阻损耗的30虬经验证明，在油箱壁和夹件上加装磁屏蔽或电磁屏蔽，铁心拉板和在漏磁场中的结构件（如螺栓等）采用低磁钢材料等措施，可有效地降低杂散损耗。然而，这些措施都相应增加了制造成本。8.3 空载损耗变压器的空载损耗主要是铁心损耗。它由磁滞损耗和涡流损耗组成，前者与导磁材料（如硅钢、非晶合金）的重量成正比，且与磁密的n次方成正比。而涡流损耗近似与磁密的平方、导磁材料的厚度的平方、频率的平方和导磁材料的重量成正比，降低空载损耗就要降低磁密，其结果导致导磁材料重量增加。或者采用高导磁、低损耗的导磁材料，或者采用厚度更薄的导磁材料，其结果都导致变压器制造成本的相应增加。而过薄的硅钢片又使铁心的平整度下降，导致铁心机械强度的降低。8.4 冷却装置布置方式a）户内冷却装置水平分体布置，有利于降低噪声，降低变压器制造成本，节省土地和建筑面积，是首选方式；b）户内冷却装置垂直分体布置，更有利于节省土地和建筑面积，但变压器油箱将承受较高的压力，制造成本要比水平分体布置高，同时易渗漏油，运行成本将相应增大。8.5 冷却方式变压器冷却装置通常有冷却器和散热器二种形式，若采用散热器形式可实现多种组合的冷却方式，其运行成本也较低，也是今后的发展趋势。a）强迫导向油循环风冷变压器，易出现渗漏、轴承磨损、油流带电、散热管道堵塞、冷却效果下降等现象，造成变压器可靠性降低、冷却器检修频繁、风险成本和运行成本提高等；b）强迫非导向油循环风冷变压器，制造成本比强迫导向油循环风冷变压器略高，但不会出现油流带电现象，运行时油中的杂质也不会进入绕组内部，可靠性较高，风险成本相对导向油循环的要低；c）强迫油循环自冷变压器，制造成本与强迫油循环风冷变压器相当，但可靠性低、运行成本与上述相比略低，只有变压器容量较大（大于300MVA以上）并在噪声要求较高地区采用；d）自然油循环风冷变压器，制造成本与强迫油循环风冷变压器相当，但可靠性高，运行成本较低；e）全自冷变压器，制造成本高，但运行维护简单，可靠性高，运行成本最低；f）采用油/水热交换装置，适用于冷却器与变压器本体上下布置的自然油循环或强迫油循环/强迫水循环风冷变压器，与采用油/油热交换装置相比，其冷却效率高，可用于超大容量变压器上，但制造成本、风险成本、运行成本较高。8.6 调压方式调压方式对变压器的
