YD 5194-2014(互联网数据中心（IDC）工程验收规范).docx

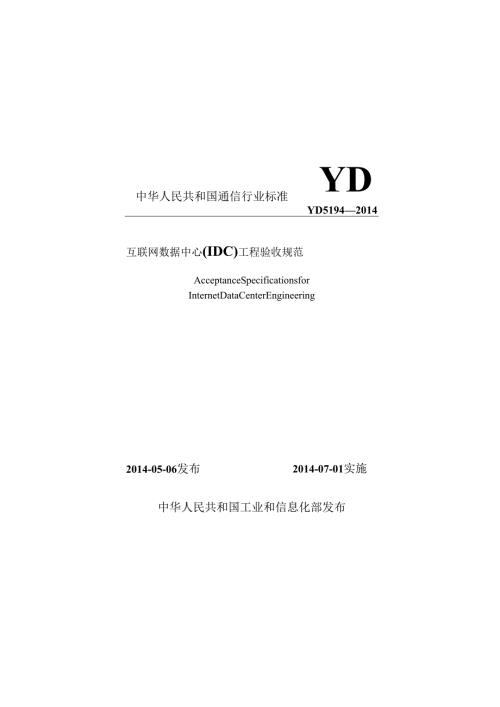

中华人民共和国通信行业标准YDYD51942014互联网数据中心(IDC)工程验收规范AcceptanceSpecificationsforInternetDataCenterEngineering2014-05-06发布2014-07-01实施中华人民共和国工业和信息化部发布中华人民共和国通信行业标准互联网数据中心(IDC)工程验收规范AcceptanceSpecificationsforInternetDataCenterEngineeringYD51942014主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日北京邮电大学出版社2014北京中华人融和国ZQlk和信息化部公告2014年第32号工业和信息化部批准不干胶标签印刷机等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）,其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准IIl项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准镒硅合金（FeMn68Sil6）等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部2014年5月6日本规范根据工业和信息化部“关于安排2009年通信工程建设标准编制计划的通知”（工信部通函200998号）的要求制定。本规范主要规定了互联网数据中心（IDC）工程的机房设施检查与验收、设备系统检查与测试、工程初验、工程试运行、工程终验等。本规范用黑体字标注的3.3.2条第2款3）和7）以及4.1.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释并监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编100804）。主编单位：中国移动通信集团设计院有限公司主要起草人：崔海东雷鸣参编单位：江苏省邮电规划设计院有限责任公司主要参加人：卢智军何云龙目次1总则12术语和符号23机房设施检查与验收33.1 机房检查与验收33.2 机架检查与验收33.3 电气、空调、布线与安防的检查与验收54设备系统检查与测试74.1 环境及安全检查74.2 安装工艺检查84.3 通电测试前的检查104.4 软硬件检查测试105工程初验135.1 初验测试要求135.2 网络子系统测试135.3 资源子系统测试145.4 管理子系统测试145.5 安全测试155.6 业务子系统测试165.7 计费测试175.8 技术文件移交175.9 口令移交186工程试运行196.1 试运行要求196.2 试运行观察项目197工程终验217.1 竣工技术文件217.2 验收要求和内容22附录A本规范用词说明23引用标准名录24条文说明251.0.1本规范是IDC工程施工质量检验、随工检验和竣工验收等工作的依据，适用于IDC新建工程，改扩建工程可参照执行。1.0.2IDC工程的验收可划分为分部工程并分别进行验收，最后进行总验收。分部工程也可分为子分部工程进行独立验收。1.0.3在施工过程中，应严格进行随工检验工作。对于隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。1.0.4在特殊情况下执行本规范有困难时，建设单位及施工单位应充分论述理由，并提供报告呈上级主管部门审批。1.0.5竣工验收工作应执行部颁邮电通信建设工程竣工验收办法的有关规定，验收项目和方法按本规范办理。1.0.6本规范未包括的但在工程中已使用的其他设备的检测、功能测试和指标要求，应按有关规范、工程合同及工程设计等的要求执行。1.0.7当本规范与国家标准及规范有矛盾时，应以国家标准和规范为准。5 .安装沿墙单边或双边走线架时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。安装后的走线架应整齐一致，不得有起伏不平或歪斜现象。6 .安装槽道应符合下列要求。7 ）端正牢固，并与大列保持垂直；8 ）列间槽道应成一直线，左右偏差不超过3毫米；9 ）两列槽道拼接处水平度偏差不超过2毫米。10 走线架和槽道均应可靠接地。11 走线架和槽道的安装均应符合有关抗震设计要求。3.2.7接地应符合以下要求。1 .机架、配线架应做保护接地，保护接地应从接地汇集线上引入。2 .机房内所有通信设备不得通过安装加固螺栓等与建筑钢筋相碰而形成电气连通。3 .机架、配线架接地良好，接地线截面积应符合工程设计要求。3.3电气、空调、布线与安防的检查与验收1.1.1 3.1IDC市电供电条件应符合设计规范和工程设计要求，IDC电源设备的安装工艺和工程验收应符合YD/T5079通信电源设备安装工程验收规范的规定。1.1.2 IDe机房空调的安装工艺和工程验收应符合GB/T50243通风与空调工程施工及验收规范的规定，同时需进行以下项目的检查。1 .对于选用上送风方式的机房，检查风管、风口，其材料、数量、位置及截面积应符合工程设计要求。2 .对于选用下送风方式的机房，对架空地板应进行如下项目的检查：D检查架空地板的高度应符合工程设计要求；2）检查开孔地板（或地板送风口）的位置、面积应符合工程设计要求；3）架空地板必须采用非燃烧材料制作而成，架空地板材料的防火性能应在施工前进行检查验收；4）检查架空地板的防静电性能，应符合有关规范的规定；5）架空地板正、背面应平整光洁，不产生龟裂和粉尘，且内层填充材料不会产生金属粉尘；6）检查架空层地板的承载能力检测报告，应符合工程设计指标要求。架空层的敷设安装工艺质量及架空层整体承载量应在架空层施工时进行随工检查验收；7）架空层下敷设的保温隔热层和防护层，必须采用非燃烧材料。保温隔热层和防护层材料的防火性能应在施工前进行检查验收；8）检查确认架空层下面无消防系统用线缆以外的其他任何线缆，检查确认架空层不与任何管线、孔洞相通。1.1.3 IDC机房综合布线的检查与验收应符合以下规定。1 .检查IDC各机房（区）的布线区域设置，应符合工程设计要求。2 .检查IDC主机房区配线子系统的信息点规模设置，应符合工程设计要求。3 .综合布线系统的验收应符合GB/T50312综合布线系统工程验收规范的规定。1.1.4 IDC机房的安全防范监控系统应进行专项检查及验收，其应符合工程设计要求及有关标准、规范的要求。1.1.5 IDC机房的环境和设备监控及能源管理系统应进行专项检查及验收，其应符合工程设计要求及有关标准、规范的要求。3 .暂时不用的光纤头部要用护套套起，整齐盘绕，用宽绝缘胶带缠在光缆分线盒上。4 .各种标识应齐全、正确。4.3通电测试前的检查4. 3.1机房电源电压应符合下列要求。1 .直流供电电压：-48V（允许变化范围为一40一57V）o2 .交流供电电压：220V38OV（允许变化范围为额定值的85%110%）。4. 3.2设备通电前，应对下列内容进行检查。1 .设备应完好无损。2 .插板类型、数量、安装位置与设计图纸相符。3 .设备的各种选择开关应置于指定位置上。4 .设备的各种熔丝/空开规格应符合要求。5 .用万用表测量机架和机箱，接地良好，地线上应无电压存在，如地线上杂散电压大于0.5V时，应排除故障。若有逻辑地，不能与工作地线、保护地线混接。6 .用万用表测量供电电源回路上应无电压存在；用万用表测量其电源线对地应无短路现象。7 .设备在通电前，应在电源分配架输入端测量主电源电压，确认正常后，方可进行通电测试。8 .各种文字符号和标签应齐全正确。4.4软硬件检查测试4.4.1各种硬件检测所采用的操作程序、操作指令及步骤应经建设单位和厂家共同协商确定。4.4.2测试前应准备好必需的仪表（包括软件、硬件），仪表在测试前应作校准。4.4.3各种硬件设备按照操作程序，逐级加上电源，电源接通后,7 .根据服务器所用的操作系统，测试其基本功能，包括文件系统、网络系统、输入/输出系统等。8 .检查服务器中启动的进程是否符合此服务器的服务功能要求，并测试服务器中应用软件的各种功能。9 .在服务器有高可用集群配置时，测试其主备切换功能。4.4.6 对IDe资源子系统中的存储设备应检测下列内容。1 .检测存储设备的数量、系统配置，包括硬盘配置数量及模式、缓存容量、端口状态等，应符合工程合同要求。2 .在存储设备内的模块（控制器、电源、风扇等）具有冗余配置时，应测试其备份功能。4.4.7 对IDe资源子系统中提供的软件应用能力的中间件、软件应用平台等应检测下列内容。1 .检测软件的名称、版本、许可证数量等，应符合工程合同要求。2 .检测软件的安装及配置情况，应符合工程合同及工程设计要求。4.4.8 对IDe管理子系统中的软硬件设备应参照4.4.4条4.4.7条的内容进行检测。5.3资源子系统测试5.3.1测试通过在业务接入层划分VLAN网络，形成为用户服务的网络资源的功能。测试VLAN之间的隔离情况，应正常。检查VLAN配置方式，应符合工程设计要求。5.3.2测试可为用户服务的主机计算资源的提供与运行功能，应符合工程设计要求。5.3.3测试可为用户服务的存储资源的提供与运行功能，应符合工程设计要求。5.3.4测试可为用户服务的软件应用能力资源的提供与运行功能，应符合工程设计要求。5.3.5使用仪表对主机计算资源、存储资源、应用能力资源进行性能压力测试，测试抽样率应不小于10%,最少分别不少于2件，测试结果应符合工程合同和工程设计要求，有关设备的利用率应符合设计规范、工程合同和工程设计要求。5.3.6对资源子系统中的高可靠性设计的部分，需测试高可靠性实现情况，应符合工程合同和工程设计要求。5.3.7测试虚拟化资源池的提供与运行功能，应符合工程合同和工程设计要求。5.4管理子系统测试5.4.1 检查、测试KVM系统的功能。5.4.2 测试IDe网络管理功能的实现情况，均应正确实现，管理信息采集准确，采集时间符合要求，管理功能实现正确，使用方便合理，符合工程合同和工程设计要求，其包括以下内容：1 .被管对象范围。2 .设备管理。3 .测试拓扑。4 .配置管理。除等。4 .硬件设备资料。5 .软件资料。6 .简明扼要的日常操作维护指导，内容包括日常操作项目、操作步骤、预期结果、异常情况处理等。7 .设备安装、测试资料及各种记录。8 .设备及系统配置文件。9 .相关施工图纸。10 .其他相关文件。5.9口令移交初验后，责任方应向建设单位移交所有的系统口令和测试账号。建设单位应检查所有的口令设置，并根据有关规定重新进行设定，重新设定的口令必须与原口令不同。5 .试运行期间，观察计费准确率指标是否符合工程合同及设计要求。6 .管理子系统统计的各项数据，项目及指标是否满足工程合同及设计要求。6.2.2在试运行阶段不得由于设备本身的原因引起人工再启动。6.2.3在试运行期间，可以针对重要测试项目进行验证测试。GB50462GB/T50243GB/T50312YD5059YD/T5079引用标准名录电子信息系统机房施工及验收规范通风与空调工程施工及验收规范综合布线系统工程验收规范电信设备安装抗震设计规范通信电源设备安装工程验收规范中华人民共和国通信行业标准互联网数据中心(IDC)工程验收规范AcceptanceSpecificationsforInternetDataCenterEngineeringYD51942014条文说明编写说明互联网数据中心(IDC)工程验收规范与互联网数据中心(IDC)工程设计规范配套使用，主要规定了IDC工程的机房设施检查与验收、设备系统检查与测试、工程初验、工程试运行、工程终验等内容。本规范在总结当前IDC工程建设和管理经验的基础上，重点针对IDC机房与设施的验收、设备安装工艺检查和系统测试等方面提出了详细的技术要求。本规范的制定可以规范互联网数据中心的工程验收，促进提高IDC工程项目管理的标准化程度，提高工程验收的规范性，从而提高工程质量。本规范的提出符合落实科学发展观的要求，符合国家有关节能、资源节约与综合利用等方针政策的规定。目次1总贝I313机房设施检查与验收334设备系统检查与测试345工程初验356工程试运行361.0.1在工程验收测试过程中，应认真做好各项原始记录，填写好各种测试表格，以便于今后在工作中核查，并为整理竣工验收文件做好准备。若工程包含本规范没有规定的测试内容时，可根据设计要求和工程合同制定测试内容和方法并进行验收测试。改扩建工程的验收测试工作应不影响现有业务。1.0.2由于IDC新建工程包含内容多，分为分部（子分部）工程便于验收实施，划分原则是工程要相对独立、边界清晰。一种分部工程划分和子分部工程划分，如表L0.2所示。表1.0.2IDC工程的分部划分分部工程子分部工程机房设施工程机房工程机架安装工程消防系统工程电源系统工程空调系统工程综合布线系统工程安全防范监控系统工程环境和设备监控系统工程能源管理系统工程设备系统工程网络系统工程资源系统工程业务系统工程管理系统工程1.0.3在施工过程中，建设单位应派监理人员或相关代表组织随工验收。在检验过程中，若认为某些项目不符合工程合同或设计要求时，应随时进行记录，并要求施工单位进行必要的改进。3机房设施检查与验收3.1.1机房设施检查与验收实施时，机房设施中的各个系统一般可作为分部工程进行检查、验收。3.3.2选用下送风方式时，在机房内需要铺设架空地板，万一失火时，沿架空地板蔓延较快，受到的损失大。所以要求架空地板以及架空层下敷设的保温隔热层和防护层必须采用非燃烧材料制作而成。对于架空地板、保温隔热层和防护层材料的防火性能的检查验收方法，可以依据有关现行国家及行业标准规范进行。4设备系统检查与测试4.1.1 环境条件检查在设备安装前就应检验合格。在设备通电调测前，应对机房环境进行一次清理整治，并进行检查。4.1.2 在机房施工前，为了保证施工人员的安全和进场设备的安全，必须首先对机房的安全情况进行全面检查。4.1.3 件检查测试的目的为检验单机设备配置的正确性、完好性与可用性。5工程初验5.1.1初验测试的目的是检查系统及其相关软、硬件是否符合投入运转要求。5.1.2初验测试内容主要涵盖了设计规范中的主要技术要求。在测试中还需要根据工程合同中的技术要求，对于未包含的部分进行检查、测试。6工程试运行试运行是对工程质量稳定性观察的重要阶段，是对设备、系统设计、施工实际质量最直接的检验。
