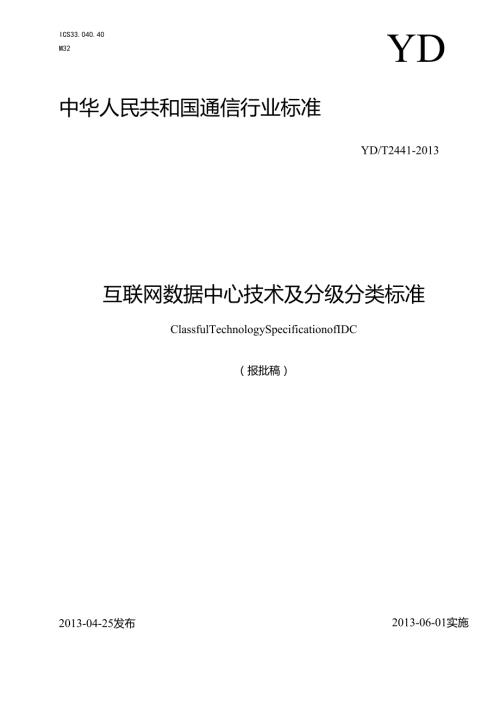

ICS33.040.40M32YD中华人民共和国通信行业标准YD/T2441-2013互联网数据中心技术及分级分类标准ClassfulTechnologySpecificationofIDC（报批稿）2013-04-25发布2013-06-01实施目次前言III1范围12规范性引用文件13术语、定义和缩略语13. 1术语和定义13.2缩略语14分级技术要求概述15绿色节能25.1 能源效率25.2 2节能技术25.3 绿色管理25.4 绿色评级26可靠性36.1 环境要求36.2 2机房位置选择36.3 3建筑与结构36.4 空气调节36.5 电气技术46.6 电子信息设备供电电源质量要求46.7 机房布线46.8 环境和设备监控系统46.9 安全防范系统56.10 10给水排水56.11 11消防56.12 12网络结构56.13 13机架56.14 14月艮务质量56.15 可靠性等级57安全性6附录A(规范性附录)IDC绿色节能分级(G-G5)7A.1能源效率7A.1.1PUE7A.1.2设备节能7A.1.3绿色管理8A.1.4绿色评级8附录B(规范性附录)IDC可靠性分级(RI-R3)9参考文献156可靠性6.1 环境要求环境要求的分级内容包括：a)开机时的主机房温度/相对湿度情况；b)停机时的主机房温度/相对湿度情况；c)开/停机时，主机房和辅助区温度变化率情况;d)开机时的辅助区温度/相对湿度的情况；e)停机时的辅助区温度/相对湿度的情况；f)不间断电源系统电池室的温度范围情况。6.2 机房位置选择机房位置选择的分级内容包括：IDC到化学工厂中的危险区域、垃圾填埋场、核电站等危险区域和到公共停车场、铁路或高速公路、飞机场的的距离情况。6.3 建筑与结构建筑与结构的分级内容包括：a) IDC的抗震设防等级情况；b) IDC的主机房吊挂荷载情况；c) IDC的不间断电源系统室活载荷标准值情况；d) IDC的监控中心活载荷标准值情况；e) IDC的钢瓶间K活载荷标准值情况；f) IDC的电磁屏蔽室活载荷标准值情况；g) IDC主机房外墙采光窗的设置情况；h) IDC的防静电活动地板作为空调静压箱时的高度；i) IDC的防静电活动地板仅作为电缆布线使用时的高度；j) IDC的屋面防水等级情况；k) IDC的辅助房间的设置情况；DIDC高功率密度、扩展性和模块化的设计情况；m)IDC的耐火等级；l) IDC主机房区的楼面均布活荷载；o)IDC的载客电梯设置情况；P)IDC的货运电梯的核定载重量、电梯轿厢尺寸；q)IDC的安全通道设置情况。6.4空气调节空气调节的分级内容包括：a) IDC的主机房和辅助区的空气调节系统的设置情况；b) IDC的不间断电源系统电池室的空调降温系统的设置情况;c) IDC的主机房的正压保持情况；d) IDC的冷冻机组、冷冻和冷却水泵的冗余情况；e) IDC的机房专用空调的冗余情况；f) IDC的主机房的采暖散热器的设置情况；g) IDC的空调的送分方式、冷却方式情况。6. 5电气技术电气技术的分级内容包括：a) IDC的电源供电情况；b) IDC的变压器的冗余情况；c) IDC的后备柴油发电机系统的冗余情况；d) IDC的后备柴油发电机的基本容量情况；e) IDC的柴油发电机燃料存储量情况；f) IDC的不间断电源系统配置的冗余情况；g) IDC的不间断电源系统电池备用时间长度；h) IDC的空调系统配电、切换和配电系统的情况；i) IDC的市电供电条件等级。6.6 电子信息设备供电电源质量要求电子信息设备供电电源质量的分级内容包括：a) IDC的稳态电压偏移范围、IDC的稳态频率偏移范围；b) IDC的电子信息设备正常工作时，输入电压波形失真度；c) IDC的零地电压；d) IDC的允许断电持续时间；e) IDC的不间断电源系统输入端THDI含量。6.7 机房布线机房布线的分级内容包括：a) IDC内承担信息业务的传输介质及冗余情况；b) IDC的主机房信息点配置；c) IDC的支持区信息点配置；d) IDC的实时智能管理系统部署；e) IDC的配电电缆的线缆标识系统；f) IDC采用通信线缆级别情况；g) IDC的公用电信配线网络接口个数。6.8 环境和设备监控系统环境和设备监控系统的分级内容包括：a) IDC的监控系统离线定期检测空气质量的能力；b) IDC对温度、相对湿度和压差、进行在线检测或通过数据接口将参数接入机房环境和设备监控系统的能力；c) IDC的漏水检测报警设备的安装情况，对漏水感应器进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力情况；d) IDC强制排水设备的安装，对设备的运行状态进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；e) IDC内集中空调和新风系统、动力系统的安装情况，对设备运行状态、滤网压差进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；f) IDC机房专用空调的安装情况，对状态参数：开关、制冷、加热、加湿、除湿报警参数温度、相对湿度、传感器故障、压缩机压力、加湿器水位、风量进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；g) IDC监测供配电系统电能质量的能力，对开关状态、电流、电压、有功功率、功率因数、谐波含量进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；h) IDC不间断电源系统的安装情况，对输入和输出功率、电压、频率、电流、功率因数、负荷率；电池输入电压、电流、容量；同步/不同步状态、不间断电源系统/旁路供电状态、市电故障、不间断电源系统故障等进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力;i) IDC电池的安装情况，对每一个蓄电池的电压、阻抗和故障进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；j) IDC柴油发电机系统的安装情况，对油箱（罐）油位、柴油机转速、输出功率、频率、电压、功率因数等进行在线检测或通过数据接口将参数接入机房环境和设备监控系统中的能力；k) IDC的主机集中控制和管理情况。6. 9安全防范系统安全防范系统的分级内容包括：a） IDC发电机房、变配电室、不间断电源系统室、动力站室的出入控制（识读设备采用读卡器）、视频监视、入侵探测器、机械锁的安装情况；b） IDC紧急出口的推杆锁、视频监视监控中心连锁报警的安装情况；IDC监控中心的出入控制（识读设备采用读卡器）、视频监视系统、机械锁的安装情况；c） IDC安防设备间的出入控制（识读设备采用读卡器）、视频监视、入侵探测器、机械锁的安装情况；d） IDC主机房出入口的出入控制（识读设备采用读卡器）或人体生物特征识别、视频监视系统、机械锁、入侵探测器的安装情况；e） IDC主机房的视频监视系统的安装情况；f） IDC建筑物周围和停车场的视频监视系统（适用于独立建筑的机房）的安装情况。6. 10给水排水给水排水的分级内容包括空调补充水系统的天面高位水箱和低位水池储水总水量在市政停水后可持续补水时间、IDC的主机房地面排水系统的设置情况等方面。6.11消防消防的分级内容包括IDC机房、电池电力室（含UPS和电池室）、变配电房和发电机房管网式洁净气体自动灭火系统和吸气式烟雾探测火灾报警系统的设置情况。6. 12网络结构网络结构的分级内容包括IDC的核心路由器与骨干网核心汇接节点连接的情况。6.13机架机架的分级内容包括机房的电源模块组成、机柜冷热通道列间距等方面。6.14服务质量服务质量的分级内容包括IDC的业务可用性、网络时延、网络丢包率和客户服务时间等方面。服务质量的分级内容还包括客户服务制度、值班电话、技术支持人员配备、SLA,机房监控人员配备、值班日志保持、维护制度和故障恢复时间等。6.15可靠性等级附录A(规范性附录)IDC绿色节能分级(G1-G5)A.1能源效率A.1.1PUE根据PUE的测量值计算PUE对应的分数的计算公式为：PUE分数=60-20*PUE测量值，对应分数范围为:分数(30,40(24,30(16,24(0,160PUE1,1.5)1.5,1.8)1.8,2.2)2.2,3)>3PUE数据质量得分:分数12nPUE数据质量连续n(n>12)个月测量数据连续n(6三11C12)个月测量数据A.1.2设备节能A.1.2.1IT设备对于自用和联合定制的数据中心，此项分级依据为IT设备是否采用了相关节能技术，并取得了较好的节能效果。对于对外出租的数据中心，此项分级依据为是否支持和鼓励IT设备节能，如单机柜电流监测、提升机柜利用率、模块化接入等，并取得了较好的节能效果。分数为：0,9A.1.2.2制冷设备此项分级依据为制冷设备是否采用了相关的节能技术，如气流组织优化设计、风侧或水侧自然冷技术、智能温控管理技术等，并取得了较好的节能效果。分数为：0,11A.1.2.3供配电设备此项分级依据为供配电设备是否采用了相关的节能技术，如智能电力监测控制系统、低损耗减少转换的供电方式、高效率备用电保障系统、对IT设备与供电设备合理布局等，并取得了较好的节能效果。分数为：0,11A.1.2.4其他设备其他消耗电能的设备的分级内容包括，照明设备、安防设备等是否采用了节能技术，并取得了较好的节能效果。分数为：0,2A.1.3绿色管理项目得分是否成立数据中心节能工作小组，有专人负责节能事务0,2是否制定节能管理方面的工作制度0,2是否建立日志管理系统，定期统计、计算分析PUE等指标，并不断提升绿色水平0,5绿色节能是否纳入考核指标0,3是否向业界公开绿色节能最佳实践，促进节能技术的推广0,3A.1.4绿色评级由以上项目的总得分，按照以下分级方法，可得到该数据中心对应的绿色等级,分数0,60)60,75)75,85)85,95)95,100评级GlG2G3G4G5附录B（规范性附录）IDC可靠性分级（R1-R3）项目技术要求备注R3级R2级Rl级环境要求主机房温度（工作时）20oC-27oC20oC"30oC不得结露主机房相对湿度（开机时）40%55%35%75%主机房温度（停机时）5"35主机房相对湿度（停机时）40%70%20%80%主机房和辅助区温度变化率（开停机时）<5oCh<10oCh辅助区温度相对湿度（开机时）1828、35%75%辅助区温度相对湿度（停机时）535、20%80%不间断电源系统电池室温度15oC"25oC机房位置选择距离化学工厂中的危险区域垃圾填埋场不宜小于400m无要求不包括化学工厂所各自身使用的机房距离核电站的危险区域不宜小于160Om不宜小于1600m不包括核电站所各自身使用的机房距离停车场不宜小于20m不宜小于IOm无要求公共停车场距离铁路或高速公路的距离不宜小于200m不宜小于100m无要求不包括各场所各自身使用的机房距离飞机场不宜小于4000m不宜小于160Om无要求不包括各场所各自身使用的机房建筑与结构抗震设防分类不应低于乙类不应低于丙类不宜低于丙类安全通道应主机房吊挂荷载（Knm2）1.2不间断电源系统室活荷载标准值（Knm2）8-10监控中心活荷载标准值（Knm2）6钢瓶间活荷载标准值（Knm2）8电磁屏蔽室活荷载标准值（Knm2）8-10主机房外墙设采光窗不宜无要求防静电活动地板的高度不宜小于400mm作为空调静压箱时。对有无活动地板不做要求。防静电活动地板的高度不宜小于250mm仅作为电缆布线使用时。对有无活动地板不做要求。屋面的防水等级III辅助用防区宜设置齐全的辅助房间可根据电信业务经营者的业务需求灵活设置高功率密度、扩展性、模块化设计应无要求耐火等级一级不低于二级楼面均布活荷载要求，主机房区&/痛）10128-1068楼面均布活荷载要求，电力电池室（Knm2）16（电池组四层双列摆放）10载客电梯应无要求货运电梯核定载重量应不小于2.0吨，电梯轿厢尺寸不小于2.5m（高）×1.5m（宽）X2.6m（深）（开门尺寸应不小于2.3m×1.5m）空气调节主机房和辅助区设置空气调节系统应可不间断电源系统电池室设置空调降温系统宜可主机房保持正压应可冷冻机组、冷冻和冷却水泵N+X冗余(X=2N)N+1冗余N机房专用空调N+X冗余（X=2N）主机房中每个区域冗余X台N+1冗余主机房中每个区域冗余一台N主机房设置采暖散热器不应不宜允许但不建议空调送风方式宜采用下送风方式，宜优先选用水冷方式宜优选下送风方式单机架平均运行功率大于5kW的区域，可增设辅助制冷设备电气技术供电电源两个电源供电两个电源不应同时受到损坏两回线路供电变压器M(1+1)冗余(M=1、2、3.)N用电容量较大时，设置专用电力变压器供电后备柴油发电机系统N+1N供电电源不能满足需求时不间断电源系统的供电时间满足信息存储要求时，可不设置柴油发电机。后备柴油发电机的基本容量应包括不间断电源系统的基本容量、空调和制冷设备的基本容量、应急照明和消防等涉及生命安全的负荷容量无要求柴油发电机燃料存储量8h4h不间断电源系统配置2N或M(N+1)冗余(M=2、3、4)N+X冗余(X=I-N)N不间断电源系统电池备用时间15min,柴油发电机作为后备电源时根据实际需要确定空调系统配电双路电源（其中至少一路为应急电源），末端切换。采用放射式配电系统双路电源，末端切换。采用放射式配电系统。采用放射式配电系统。市电供电条件一类，双路不低于二类电子信息设备供电电源质量要求稳态电压偏移范围（%）±3±5稳态频率偏移范围（Hz）±0.5电池逆变工作方式输入电压波形失真度（%）5电子信息设备正常工作时零地电压（V）<2应满足设备使用要求允许断电持续时间（ms）040-10无要求不间断电源系统输入端THDI含量（%）<153次39次谐波机房布线承担信息业务的传输介质光缆或六类及以上对绞电缆采用1+1冗余光缆或六类及以上对绞电缆采用3+1冗余主机房信息点配置不少于12个信息点，其中冗余信息点为总信息点的1/2不少于8个信息点，其中冗余信息点为总信息点的1/4不少于6个信息点表中所列为一个工作区的信息点支持区信息点配置不少于4个信息点不少于2个信息点表中所列为一个工作区的信息点采用实时只能管理系统宜可无要求线缆标识系统应在线缆两端打上标签配电电缆宜采用线缆标识系统通信缆线防火等级应采用CMP级电缆，OFNP或OFCP光缆宜采用CMP级电缆，OFNP或OFCP光缆无要求也可采用同级的其他电缆或光缆公用电信配线网落接口2个以上2个1个环境和设备监控系统空气质量含尘浓度无要求离线定期检测空气质量温度、相对湿度、压差温度、相对湿度在线检测或通过数据接口将参数接入机房环境和设备监控系统中漏水检测报警装设漏水感应器强制排水设备设备的运行状态集中空调和新风系统、动力系统设备运行状态、滤网压差机房专用空调状态参数：开关、制冷、加热、加湿、除湿报警参数、温度、相对湿度、传感器故障、压缩机压力、加湿器水位、风量无要求供配电系统（电能质量）开关状态、电流、电压、有功功率、功率因数、谐波含量根据需要选择不间断电源系统输入和输出功率、电压、频率、电流、功率因数、负荷率；电池输入电压、电流、容量；同步/不同步状态、不间断电源系统/旁路供电状态、市电故障、不间断电源系统故障根据需要选择电池监控每一个蓄电池的电压、阻抗和故障监控每一组蓄电池的电压、阻抗和故障无要求柴油发电机系统油箱（罐）油位、柴油机转速、输出功率、频率、电压、功率因数无要求主机集中控制和管理采用KVM切换系统无要求安全防范系统发电机房、变配电室、不间断电源系统室、动力站室出入控制（识读设备采用读卡器）、视频监视入侵探测器机械锁紧急出口推杆锁、视频监视监控中心连锁报警推杆锁监控中心出入控制（识读设备采用读卡器）、视频监视机械锁安防设备间出入控制（识读设备采用读卡器）入侵探测器机械锁主机房出入口出入控制（识读设备采用读卡器）或人体生物特征识另1、视频监视出入控制（识读设备采用读卡器）、视频监视机械锁、入侵探测器主机房内视频监视无要求建筑物周围和停车场视频监视无要求适用于独立建筑的机房给水排水空调补充水系统的天面高位水箱和低位水池储水总水量应确保在市政停水后可持续补水时间>10h主机房地面设置排水系统应用于冷凝水排水、空调加湿器排水、消防喷洒排水、管道漏水消防IDC机房、电池电力室（含UPS和电池室）、变配电房和发电机房设置管网式洁净气体自动灭火系统应采用吸气式烟雾探测火灾报警系统宜无要求作为早期报警网络结构核心路由器与互联网连接宜与因特网省际骨干网核心汇接节点连接，至少与1个节点的两台不同设备连接，或者与2个不同节点连接宜与因特网省内骨干网核心汇接节点或与城域网出口节点连接，至少与1个节点的两台不同设备连接，或者与2个不同节点连接宜与因特网省内骨干网节点或与城域网出口节点连接，至少与1个节点的两台不同设备连接电源模块组成方式机架要求每个机架的架内宜配置两路负载分担或主备工作方式的电源分配模块无要求机架列间距（采用通透式机架时）冷通道间距120Omm1500mm；热通道间距为100Omm1200mm冷通道间距为100Onlm1200mm；热通道间距为90Omm100omm服务质量业务可用性99.95%99.9%99.5%网络时延（从IT设备接入端口到互联网接入节点下联端口，Ping测试包大小为512字节）lms3ms5ms网络丢包率（从IT设备接入端口到互联网接入节点下联端口，Ping测试包大小为512字节）0.1%0.2%0.5%客户服务(7×24)h客户服务制度具备值班电话(7×24)h(5×8)h技术支持人员专职兼职SLA具备无机房监控人员(7×24)h(5×8)h值班日志一年维护制度具备故障回复时间30minlh参考文献1GB/T14295空气过滤器2GB50016建筑设计防火规范3GB50019采暖通风与空气调节设计规范4GB50045高层民用建筑设计防火规范：5GB50174电子信息系统机房设计规范：6GB50311综合布线系统工程设计规范GB/T50314智能建筑设计标准8GB50348安全防范工程技术规范9YD/T1051通信局（站）电源系统总技术要求10YD/T1363通信局（站）电源、空调及环境集中监控系统11YD/T1622通信局（站）门禁集中监控系统技术要求12YD/T5003电信专用房屋设计规范13YD/T5026电信机房铁架安装设计标准14YD/T5040通信电源设备安装工程设计规范15YD5059电信设备安装抗震设计规范16ANSI/TIA-942-2005电信级数据中心基础设施标准17QB/CU008-2010中国联通绿色IDC技术规范VLO18DXJS1029-2011中国电信IDC机房设计规范
