YD T 944-2007通信电源设备的防雷技术要求和测试方法.docx

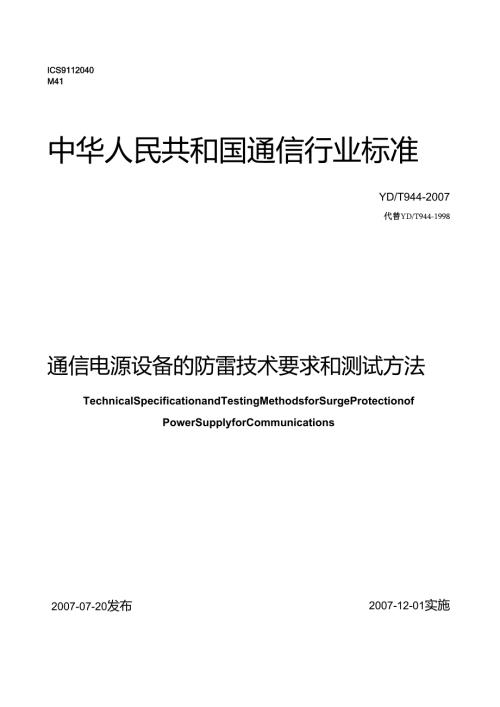

ICS9112040M41中华人民共和国通信行业标准YD/T944-2007代替YD/T944-1998通信电源设备的防雷技术要求和测试方法TechnicalSpecificationandTestingMethodsforSurgeProtectionofPowerSupplyforCommunications2007-07-20发布2007-12-01实施中华人民共和国信息产业部发布目次前言II1范围12规范性引用文件13术语和定义14分类25技术要求31.1 基本要求31.2 标称额定值31.3 各等级分类电源设备技术要求36 试验方法46.1 试验条件46.2 电源设备电源接口耐雷电冲击能力试验46.3 电源设备通信接口（包含三遥接口）耐雷电冲击能力试验67 检验规则67.1 交收检验67.2 型式检验6附录A（规范性附录）测试项目7前言本标准代替YD/T944-1998通信电源设备的防雷技术要求和测试方法。本标准与YD6944-1998相比主要变化如下：修改1998版4.2.1“防雷分级”为本版4“分类”增加电源设备通信接口（包含三遥接口）耐雷能力的要求；增加各等级分类电源设备的具体防雷要求；删去1998版4.1“基本要求”和4.2.2“防雷地线”；删去1998版中“低压变配电设备、通信用交流稳压器”的防雷要求；验方法增加了具体内容本标准的附录A为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：中达电通股份有限公司、信息产业部电信研究院、京移通信设计院有限公司、中国电信集团公司本标准主要起草人：曾瑞、吴京文、郭武、刘裕城、罗嫌本标准于1998年1月首次发布，本次为第一次修订。hi通信电源设备的防雷技术要求和测试方法1范围本标准规定了通信电源设备防雷的定义、分类、技术要求、试验方法及检验规则。本标准适用于通信局（站）用交流配电设备、油机控制系统、通信用交流不间断电源设备、通信用半导体整流设备和通信用高频开关整流设备。集成在系统中的通信电源设备可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17626.5-1999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验YD/T576-1992YD/T585-1999通信用半导体整流设备通信用配电设备YD/T731-2002YD/T1095-2000通信用高频开关整流器通信用不间断电源UPS3术语和定义下列术语和定义适用于本标准。3.1通信电源设备PowerSupplyforTelecommunications通信局（站）用交流配电设备、通信用交流不间断电源设备、通信用半导体整流设备、通信用高频开关整流设备和油机控制系统等。3.2电涌保护器（SUrgeProtectiveDevice,SPD）通过抑制瞬态过电压以及旁路电涌电流来保护设备的一种装置。它至少含有一个非线性元件。3.3标称放电电流（nominaldischargecurrent,In）用于划分通信电源设备的防雷等级，具有8/20S波形的放电电流峰值。3.4耦合/去耦合网络将能量从一个回路传送到另一个回路的电路为耦合网络；用于防止施加到被试验设备上的冲击影响其他不被试验的装置、设备或系统的电路为去耦合网络。3.5波形参数（waveparameters）冲击电流波波形及其参数：一视在原点（01）:通过冲击电流峰值的10%和90%所画直线与时间坐标轴的相交点；一视在波头时间（Tl）：其值等于冲击电流峰值的10%增加到90%（如图1所示）所需时间T的1.25倍；一视在波尾（或半峰值）时间（Tz）：冲击电流视在原点（01）与电流下降到峰值一半的时间间隔。图1冲击电流波形冲击电压波波形及其参数：一视在原点（01）：通过冲击电压峰值的30%和90%所画直线与时间坐标轴的相交点;一视在波头时间（Tl）:其值等于冲击电压峰值的30%增加到90%（如图2所示）所需时间T的1.67倍;一视在波尾（或半峰值）时间（TD：冲击电压视在原点（01）与电压下降到峰值一半的时间间隔。图2冲击电压波形4分类耐雷电流等级分类为：a）H型（高通流容量）：在年雷暴日大于25天无专用变压器供电的机房，或年雷暴日大于40天有专用变压器供电的高山机房，或野外、空旷场地无机房，应选择H型（高通流容量）耐雷电流的通信电源设备；b）M型（中通流容量）：在年雷暴日大于25天有专用变压器供电的郊县、丘陵机房，或年雷暴日大于40天有专用变压器供电的城市高大、孤立建筑物内的机房，应选择M型（中通流容量）耐雷电流的通信电源设备；c）L型（低通流容量）：在优于以上电磁环境条件下的场合，可选用L型（低通流容量）耐雷电流的通信电源设备。5技术要求5.1 基本要求通信电源设备选用的电涌保护器应符合国家标准及通信行业标准或参照IEC、ITU-T-K等国际相关建议，是经信息产业部认可的检测部门测试合格的产品。5.2 标称额定值5.2.1 按冲击测试电流等级分级通信电源设备的防雷分为H、M、L三级。5.2.2 电源设备耐雷电流等级的分类5.2.2.1 交流端口冲击测试电流分类的规定见表1o表1电源设备交流端口冲击测试电流分类的规定冲击电流电源设备交流端口类型H型（高）M型（中）L型（低）In(820s)20kA15kA三5kA5.2.2.2直流端口冲击测试电流分类的规定见表2。表2电源设备直流端口冲击测试电流分类的规定冲击电流电源设备直流端口类型H型（高）M型（中）L型（低）(820us)三IOkA三5kA三IkA5.2.2.3通信接口冲击测试电流分类的规定见表3。表3电源设备通信接口冲击测试电流分类的规定冲击电流电源设备通信接口类型H型（高）M型（中）L型（低）I(8/20s)5kA3kA300A5.3各等级分类电源设备技术要求5.3.1 H型防雷电源设备技术要求交流电源接口线对地应承受20kA（8/20s）的标称放电电流的冲击试验。直流电源接口线对地应承受IOkA（8/20s）的标称放电电流的冲击试验。通信接口线对地应承受5kA（820s）的标称放电电流的冲击试验。冲击电流试验后，试品应工作正常，各项技术指标应符合附录A的规定。5.3.2 M型防雷电源设备技术要求交流电源接口线对地应承受15kA（820us）的标称放电电流的冲击试验。直流电源接口线对地应承受5kA(820s)的标称放电电流的冲击试验。通信接口线对地应承受3kA(820s)的标称放电电流的冲击试验。冲击电流试验后，试品应工作正常，各项技术指标应符合附录A的规定。5.3.3 L型防雷电源设备技术要求交流电源接口线对地应承受5kA(820s)的标称放电电流的冲击试验。直流电源接口线对地应承受IkA(8/20s)的标称放电电流的冲击试验。通信接口线对地应承受300A(820s)的标称放电电流的冲击试验。冲击电流试验后，试品应工作正常，各项技术指标应符合附录A的规定。6试验方法6.1 试验条件本标准标称放电电流是在试品输入端测量的电流波形和峰值，耦合去耦合网络根据需要选取。本标准所涉及的冲击波形参数应遵照GB/T17626.5-1999o环境条件为正常大气条件。6.2 电源设备电源接口耐雷电冲击能力试验6.2.1 单相交流电源的耐雷电冲击能力试验试验步骤如下：a)试验接线如图3所示，图中R为阻性额定负载；b)进行冲击试验时，被测试品(电源设备)应处于正常工作状态；c)开关K分别放在1和2位置，冲击电流试验波形的极性采用正极性、负极性各重复试验5次，每次间隔不少于3min;d)电流幅值按试品耐雷电标称放电电流确定；e)冲击电流试验后，试品应工作正常，通信接口应工作正常，各项技术指标应符合附录A的规定。图3单相交流电源的耐雷电冲击能力试验电路6.2.2 三相交流电源的耐雷电冲击能力试验试验步骤如下：a）试验接线如图4所示；图中R为阻性额定负载；b）进行冲击试验时，被测试品（电源设备）应处于正常工作状态；c）开关K分别放在1、2、3和4位置，冲击电流试验波形的极性采用正极性、负极性各重复试验5次，每次间隔不少于3min;d）电流幅值按试品耐雷电标称放电电流确定；e）冲击电流试验后，试品应工作正常，通信接口应工作正常，各项技术指标应符合附录A的规定。图4三相交流电源的耐雷电冲击能力试验电路6.2.3 直流电源的耐雷电冲击能力试验试验步骤如下：a）试验接线如图5所示；图中R为阻性额定负载；b）进行冲击试验时，被测试品（电源设备）应处于正常工作状态；c）开关K分别放在1和2位置，冲击电流试验波形的极性采用正极性、负极性各重复试验5次，每次间隔不少于3min;d）电流幅值按试品耐雷电标称放电电流确定；e）冲击电流试验后，试品应工作正常，通信接口应工作正常，各项技术指标应符合附录A的规定。图5直流电源的耐雷电冲击能力试验电路6.3电源设备通信接口（包含三遥接口）耐雷电冲击能力试验试验步骤如下：a）试验接线如图6所示；b）进行冲击试验时，被测试品（电源设备）应处于正常工作状态；c）电流幅值按试品耐雷电标称放电电流确定，正极性、负极性各重复试验5次，每次间隔不少于3 mind）冲击电流试验后，试品应工作正常，通信接口应工作正常，各项技术指标应符合附录A的规定。图6电源设备通信接口（包含三遥接口）耐雷电冲击能力试验电路7 检验规则通信电源产品的电涌防护性能检验分交收检验和型式检验两种。7.1 交收检验按照具体产品的标准要求进行，由供需双方商定。7.2 型式检验型式检验是全面考核指定型号的电源设备产品性能是否满足技术要求的试验，在下列任一情况下均应进行型式试验：a）新产品研制投产前或产品转厂生产前而样品试制完成后；b）整个产品停产1年以上；c）已成批生产的产品，当设计、结构、材料或工艺的变更可能影响产品性能时；d）成批生产的产品每1年至少进行1次；e）主管质量机构或大批量买方提出进行型式检验时。型式检验的样品应从交收检验的合格批中随机抽取，并按表4所列的试验程序、试验项目和样品数量进行检验。型式试验的所有试验项目（或试验程序）都能通过和所有承受试验的被试样品都合格，则认为型式试验合格。只要有一个样品有一项未通过检验，则此次型式试验不合格，但允许制造商采取措施解决存在的问题，重新抽样进行型式检验，直到型式检验合格为止。经过型式检验的SPD,不得作为合格品出厂。表4型式检验检验项目技术要求（参见本标准的相关章节）试验方法（参见本标准的相关章节）样本大小和合格判定数n#1交流端口冲击电流测试5.2.2.16.22b02直流端口冲击电流测试5.2.2,26.22b03通信接口冲击电流测试5.2,2.36.320注：an为样品数，t为允许的不合格数。b为电源设备整机数附录A(规范性附录)测试项目测试项目见表A.1。表A.1测试项目设备名称引用标准号引用标准项目及条款通信用配电设备YD/T585-1999交流配电设备的告警(5.8.2),绝缘试验(5.10)通信用高频开关整流器YD/T731-2002杂音电压(4.4.3),稳压精度(4.4.7),绝缘电阻(4.6.1),遥信、遥测遥控性能(4.3.2),告警性能(4.3.7)通信用不间断电源(UPS)YD/T1095-2000输入电流谐波成分(4.3),输出频率(4.3),切换功能(4.3的14、15),遥信和遥测功能(4.6)通信用半导体整流设备YD/T576-1992杂音电压(5.4.7),稳压精度(5.4.4),绝缘电阻(5.5.1)
