《中国移动通信电源系统工程设计规范》(QB-J-017-2013)V1-0-0-讲义版.docx

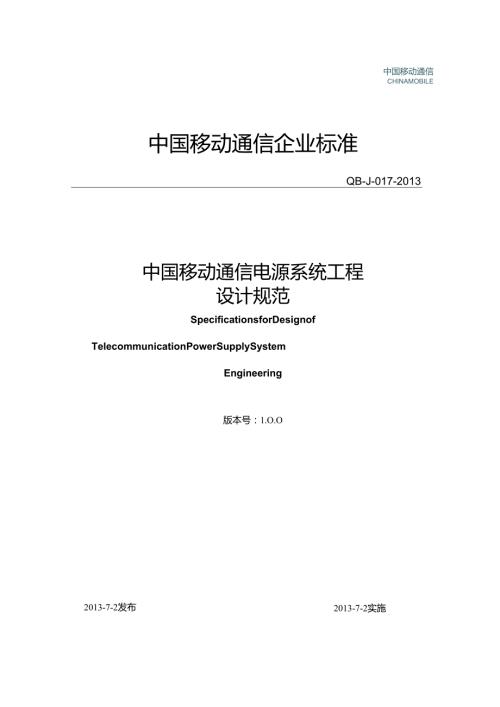

中国移动通信CHINAMOBILE中国移动通信企业标准QB-J-017-2013中国移动通信电源系统工程设计规范SpecificationsforDesignofTelecommunicationPowerSupplySystemEngineering版本号：1.O.O2013-7-2实施2013-7-2发布中国移动通信集团公司发布前言III1 范围12 规范性引用文件13 术语、定义和缩略语24 总则45 负荷分级及供电要求55.1 通信局站分类55.2 数据中心分类55.3 3负荷分级55.4 供电要求66 市电分类及要求66.1 市电分类66.2 市电要求77 电源系统组成及设备配置原则77.1 高低压变配电系统组成及设备配置原则77.2 自备发电机组供电系统组成及设备配置原则97.3 直流电源系统组成及设备配置原则117.4 4UPS电源系统组成及设备配置原则137.5 太阳能和风力发电系统组成及设备配置原则157.6 蓄电池组配置及选择198 电源系统设备布置安装208.1 高低压变配电系统设备布置安装208.2 自备发电机供电系统设备布置安装218.3 配电屏及各种换流设备布置安装要求218.4 蓄电池组布置安装要求228.5 太阳能和风力发电系统设备布置安装239 导线选择及布放241 .1导线选择249 .2导线布放2510 电源系统防雷与接地2611 电力机房设置原则及要求2611.1 电力机房设置原则2611.2 电力机房土建要求2711.3 走线架要求2911.4 电缆井道要求2912 动力环境集中监控及能源管理系统要求3013 抗震要求3013.1 电源设备抗震要求3013.2 设备安装抗震要求3014 防火要求3014.1 电源设备选型防火要求3014.2 其它防火要求3015 电源系统环保要求3116 编制历史3217 附录A本规范用词说明3318 附录B电力机房土建要求表3419 附录C通信机楼通信设备用电负荷分级参考表3520 附录D太阳能电源系统光伏组件容量设计参考方法3921 附录E风光互补电源系统匹配设计的参考方法4122 附录F蓄电池后备时间计算方法4323 附录G铅酸蓄电池组容量计算方法4424 附录H全国主要城市地震基本烈度对照表4625 附录I低压电器外壳防护等级4726 附录J爆炸和火灾危险场所的等级48序号标准编号标准名称1GB50053-94IOkV及以下变电所设计规范2GB50016-2006建筑设计防火规范3GB50045-95高层民用建筑设计防火规范4GB50217-2007电力工程电缆设计规范5GB50689-2011通信局（站）防雷与接地工程设计规范6GB50174-2008电子信息系统机房设计规范GB/T14549电能质量公用电网谐波8GB/T311.2-2002绝缘配合9GB4208-2008外壳防护等级（IP代码）10GB3096-2008声环境质量标准11YD/T1051-2010通信局（站）电源系统总技术要求12YD/T5040-2005通信电源设备安装工程设计规范13YD/T5027-2005通信电源集中监控系统工程设计规范14YD5059-2005通信设备安装工程抗震设计规范15 YD5184-200916 YD/T1095-200817 YD/T983-199818 YD/T5003-200519 JGJ16-200820 QB-A-02921 QB-W-018通信局（站）节能设计规范通信用不间断电源-UPS通信电源设备电池兼容性限制及检测方法电信专用房屋设计规范民用建筑电气设计规范基站防雷与接地技术规范通信用不间断电源一UPS中华人民共和国工业和信息化部中华人民共和国工业和信息化部中华人民共和国信息产业部中华人民共和国信息产业部中华人民共和国建设部中国移动通信集团公司中国移动通信集团公司本标准适用于中国移动新建、扩建和改建的通信机楼、数据中心、通信基站、接入网机房、传输中继站/光放站、客服中心等通信电源系统工程设计。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。发布单位中华人民共和国建设部中华人民共和国建设部中华人民共和国建设部中华人民共和国建设部中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部国家技术监督局国家质量监督检验检疫总局国家质量监督检验检疫总局中华人民共和国环境保护部中华人民共和国工业和信息化部中华人民共和国信息产业部中华人民共和国信息产业部中华人民共和国信息产业部下列术语、定义和缩略语适用于本标准:词语解释通信机楼安装有干线传输设备、交换设备、基站控制设备、数据设备（包括业务网、IP承载网、支撑网）的建筑物。超级通信基站结合当地重大自然灾害发生情况，从电源设备、传输手段、机房土建、安装工艺等方面提高建设标准，有针对性地抵抗地震、大风、洪水、台风和冰雪等重大自然灾害，确保网络运行的基站。市电由公共电网供给的交流电力资源。常用电压等级主要有220kV、IlokV、35kV>IOkV、0.4kV,其频率为50Hz。独立电源变压器1+1配置方式电压或电流不受其他回路市电电源的影响而独立存在的市电电源。是指变压器采用互为主备用运行方式，即每台变压器均配置相应的1台备用变压器，备用变压器通常采用热备方式。正常时，主、备用变压器均分负载，当一高压母线段的变压器不能正常工作时，另一段高压母线段的备用变压器承担其全部负载。变压器N+1配置方式是指变压器采用N+1运行方式，即变配电系统中的变压器有N台为主用变压器，另设有1台为备用变压器，备用变压器通常采用冷备方式。当主用变压器中的1台变压器不能正常工作时，备用变压器承担其全部负载。变压器长期工作负载率一级低压配电发电机组备用功率自动转换开关（ATS）是指蓄电池组处于浮充状态时，变压器平时工作的负载率。含变压器进线断路器的低压配电。在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达50Oh的最大功率。常用电源被监测到出现偏差时，能自行动作的转换开关。PC级自动转换开关是指一体式转换结构，能够接通和承载，但不用于分断短路电流的自动转换开关；CB级自动转换开关是指由多个开关设备构成的，配备过电流脱扣器的转换开关，其主触头能够接通并用于分断短路电流的自动转换的开关。就近供电方式不单独设置电力电池室，将直流电源系统和UPS电源系统的设备就近布置在对应供电的通信设备附近，或将直流电源系统和UPS电源系统的蓄电池组集中设置在电池室内，其他设备就近布置在对应供电的通信设备附近的供电方式。工频UPS整流部分采用可控硅相控整流技术，逆变部分采用IGBT技术的UPS设各高频UPS模块化UPSO整流和逆变部分均采用IGBT技术的UPS设备。相对于传统UPS从外部结构就有所不同，将整个UPS按主要功能部分分为功率变换、电池系统、智能管理和通信等几部分，把每部分又按基本功能和功率容量在结构上做成独立的可热插拔的模块。在线双变换运行模式在市电输入正常时，UPS一方面通过整流器、逆变器给负载在线提供交流电源，另一方面通过整流器为电池充电；当市电输入异常（或中1由一个电源引入一路供电线路，经常昼夜停电，供电无保证，达不到三类市电供电要求。2由一个电源引入一路供电线路，该供电线路可发生季节性停电。6. 2市电要求6.1.1 通信局站用交流电源宜利用市电作为主用电源。6.1.2 一、二、三类通信局站及数据中心的市电供电电源宜采用电压等级为IokV35kV的市电电源；四类、五类通信局站的市电供电电源可采用380V(220V)的市电电源。6.1.3 市电引入供电线路容量及回路数应充分考虑今后的可扩容性。6.1.4 引入外市电的电压等级可根据当地供电条件、用电容量及局站所在地供电部门要求确定。6.1.5 一类通信局站及数据中心宜采用一类市电供电；二类通信局站可采用一类或二类市电供电；三类通信局站宜采用二类市电供电；四类、五类通信局站宜采用三类市电供电。6.1.6 一、二类通信局站的市电一般选用IOkV市电电源引入，当通信局站所在地市电电源具备条件，且交流负荷容量较大时，可采用多路IOkV市电引入，或采用20kV、35kV电压等级市电引入。6.1.7 通信局站外市电引入采用20kV、35kV电压等级供电时，宜采用35kV(20kV)/0.4kV变配电系统。6.1.8 对于无法达到两路市电引入的一类通信局站，可按二类通信局站市电引入，并增设备用发电机组保证其供电可靠性。6.1.9 采用一类市电供电的通信局站，当其中一路中断供电时，其它供电回路应能满足通信局站全部负荷用电。6210不具备条件引入IOkV市电电源的四类、五类通信局站，可就近引入380V或220V市电电源。7电源系统组成及设备配置原则1.1.1 压变配电系统组成及设备配置原则1.1.2 r般要求1海拔超过100OnI的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品，其外部绝缘的冲击和工频试验电压，应符合现行国家标准绝缘配合第二部分：高压输变电设备的绝缘配合使用导则(GB/T311.2-2002)的有关规定。2高低压变配电设备外露可导电部分，必须与接地装置有可靠的电气连接。成排的高低压配电设备应采用多点接地。3配电装置各回路的相序排列应一致，硬导体应涂刷相色油漆或相色标志。色别应为A相黄色，B相绿色，C相红色。1.1.3 高压供电系统及设备配置1变压器总容量低于40OkVA的通信局站可不设置高压开关柜。2高压供电系统接线应简单可靠，配电不宜多于两级。注：当市电的可用度较高时，备用发电机组可按N台方式配置，当市电的可用度一般时，备用发电机组应按N+1台方式配置。省际传输中继站/光放站可配置移动发电机。四类通信局站可视其站点的重要性配置固定发电机组；山区的通信基站宜每510个站配置1台移动发电机，平原宜每1020个站配置1台移动发电机，在电力资源供应紧张或交通不便的地区可适当调增，对于运输不变且较重要的通信基站可在站内配置汽油发电机组或柴油发电机组。处于四类市电的基站至少每站应配置1台固定使用的发电机组，另外每5个此种类型的站配置1台移动发电机组。对于无市电的通信局站，应视情况选择太阳能或风能供电系统供电。7.2.6 燃油供油系统及设备配置1通信局站用发电机组应设置室内燃油箱，燃油箱容量应符合相关防火规范要求。2室外储油设施应采用地下储油罐，地下储油罐宜采用直埋方式或地下储油室安装方式,并应设置油罐防漂浮装置。3通信局站总燃油量储存（含室外储油罐）宜不小于8小时燃油量，受到局址所限确实无法满足要求的，且取油方便，可适当减少储油量，并配置快速补油管口。无人值守光缆中继站或偏远基站，应根据路途、地理位置、气候原因综合考虑设置燃油（柴油）储量。4储油罐单体最大容量不宜超过50m"5储油罐应采用专业厂家制作的合格产品。6储油罐应装设液位自动监测系统。7设置储油罐的供油系统应为自动供油系统，供油回路宜采用冗余设计。8室外输油管可直埋敷设，输油管敷设路由应减少采用90°弯头。9储油罐采用地下室安装方式时，应设置水位监测装置。10室内燃油箱及室外储油罐应可靠接地，室内燃油箱的接地线可采用lX16mm2截面的铜导线，室外储油罐的接地线可采用40X4镀锌扁钢。7.3直流电源系统组成及设备配置原则7.3.1直流电源系统组成1通信局站用直流基础电源电压为-48V和336V。2直流电源系统包括整流设备、配电设备和蓄电池组三个部分，采用在线充电方式运行。蓄电池浮充电压、均衡充电电压等均应根据蓄电池种类和通信设备端子电压要求计算确定。一般情况下对阀控式密封铅酸蓄电池的电压要求应在表5.3-1所示的范围内确定。表5.3-1阀控式密封铅酸蓄电池的电压要求电池种类浮充电压（Vcell）均衡充电电压（Vcell）阀控式密封铅酸蓄电池2.20-2.272.30-2.357.3.2分立式开关电源系统组成1分立式开关电源系统一般由交流配电屏，直流配电屏，整流机架（含监控模块和整流模块）等组成。2容量为600A/48V以上的直流系统应选用分立式开关电源系统。7.3.3组合式开关电源系统组成2超级基站、传输站的重要通信设备应在组合式开关电源二次下电侧取电。7.3.9集中直流远程供电系统设备配置原则1集中直流远程供电系统的馈电线路应全程对地悬浮。2集中直流远程供电系统应采用直流型双极断路器，切断某回路电源时，应同时切断正极和负极回路。7.4UPS电源系统组成及设备配置原则7.4.1 UPS电源系统组成1 UPS电源系统主要由UPS主机、交流输入配电屏、交流输出配电屏、电池开关柜(箱)和蓄电池组组成。2 UPS电源系统供电结构主要有：单机UPS电源系统、“N+1”并联均分冗余UPS电源系统、2N双总线UPS电源系统和3N双总线UPS电源系统等。7.4.2 UPS电源系统的供电结构选择原则根据通信设备负荷等级，UPS电源系统供电结构的选择如表7.4-1所示。表7.4TUPS电源系统供电结构的选择表序号通信用电负荷等级数据中心用电负荷等级UPS供电结构选择1一级A级2N双总线UPS或3N双总线UPS2二级B级“N+吐并联均分冗余UPS,或3N双总线UPS3三级C级单机UPS7.4.3 UPS电源系统设备配置原则1 UPS设备类型选择1)通信用UPS应采用在线式双变换UPS设备。2)UPS设备应选用12脉冲工频UPS、高频UPS(一体机或模块化)，UPS设备技术参数应满足中国移动企业标准通信用不间断电源-UPS(QB-W-018)和中国移动企业标准UPS设备节能分级标准VI.0相关要求。2 UPS系统运行模式选择1)单机UPS系统和“N+1”并联均分冗余UPS系统应选择在线双变换运行模式。2) 2N双总线UPS系统可选择两套UPS系统都采用在线双变换运行模式；或一套UPS系统采用在线双变换运行模式，另外1套UPS系统采用ECO运行模式；或两套UPS系统都采用ECO运行模式。3 UPS系统容量配置原则1)UPS系统容量需结合负载类型、近远期负荷、机房使用规划等因素综合考虑。2) UPS系统容量宜按近期负荷配置，远期负荷增加不大时可按远期负荷配置。4 UPS设备并机台数及单机容量要求1) UPS电源系统中的单机额定容量最大不宜超过400kVA02) UPS并机台数不得超过3台。3) 2N双总线UPS电源系统、3N双总线UPS电源系统中每套系统不应冗余配置。4)单机UPS电源系统采用模块化UPS时，功率模块应按“n+1”冗余方式配置，并联模块数不宜超过10个。5 UPS设备负载率要求1)不同UPS电源系统负载率应满足表7.4-2的规定。表7.4-2UPS设备负载率要求序号供电结构正常运行时最大负载率要求故障时最大负载率要求1单机UPS电源系统不应超过UPS额定容量的90%2“1+1”并联冗余井S电源系统2台UPS正常运行时，每台UPS的负载率不应超过额定容量的45%当其中1台UPS退出时，另外1台UPS的负载率不应超过额定容量的90%3“2+1”并联冗余UPS电源系统3台UPS正常运行时，每台UPS的负载率不应超过额定容量的60%当其中1台UPS退出时，另外2台UPS的负载率不应超过额定容量的90%42N双总线UPS电源系统每套UPS系统的负载率不应超过额定容量的45%当其中1套UPS系统退出时，另外1套UPS系统的最大负载率不应超过额定容量的90%53N双总线UPS电源系统每套UPS系统的负载率不应超过额定容量的60%当其中1套UPS系统退出时，另外2套UPS系统的最大负载率不应超过额定容量的90%2）采用3N双总线冗余UPS电源系统时，应尽量做到配电平衡。6 UPS输入、输出配电配置原则I）对于变压器采用“1+1”配置方式的变配电系统，双总线UPS系统中的每套系统输入配电屏应分别从相互独立的母线段引入电源；对于变压器采用“N+1”配置方式的变配电系统，双总线UPS系统中的每套系统输入配电屏应从同1套低压配电系统中的不同馈电柜中引入电源。2）对于单机UPS电源系统和“N+1”并联冗余UPS电源系统的输入配电屏采用两路交流电源输入时，两路输入开关之间宜采用自动切换装置。3） UPS设备主路输入（整流器输入）和静态旁路的输入应分别引自不同的输入开关，同一套UPS电源系统中，所有并机UPS的旁路输入必须是频率、相位完全相同的交流电。4） UPS输入、输出配电屏宜采用分隔插拔式低压开关柜，更换柜内任一开关时不影响其他回路供电。5） UPS输入、输出配电屏中配电开关容量800A及以上的宜选用框架断路器，630A及以下的应选用塑壳断路器，额定运行短路分断能力要求不小于35kA。6） UPS输出配电屏内主母线容量应不小于主用UPS的总容量。7） UPS输出配电屏内的输入开关宜配置智能仪表（能够进行电量测量、综合显示、开:关量输入/输出、网络通讯接口），输出分路开关根据实际需要选配智能仪表。8） UPS输入配电屏内的输入总开关容量应满足UPS系统远期最大容量需求；每路输出开关容量应满足UPS系统中单机额定容量和电池充电负荷的需求，其计算方法见公式7.4-1、7.4-2：I主路=KX（Q+q充电）/（1.732xUx）×1000（公式7.41）I旁路=KXQ/（1.732×U）×1000（公式7.4-2）式中：K安全系数，取1.25QUPS额定容量（kVA）q充电一蓄电池的充电功率，一般取UPS额定容量的10%UUPS标称线电压（V）图7.5-3太阳能-风能互补电源系统框图7.5.6太阳能电源系统设备选型及设计应符合以下要求。1太阳能电池组件转换效率应不小于13.5%。2太阳能控制器应具备最大功率跟踪功能。3新建太阳能系统应采用一体化控制器，在一个机架内可集成安装太阳能控制器模块、风能控制器模块。4建设光电互补系统、风光电互补系统时，宜采用可集成开关电源模块的一体化控制器。5 一体化控制器中太阳能控制器模块应采用模块化设计，模块应可以在机架内在线插拔,可实现在线扩容和更换。6 一体化控制器机架内的不同能源应由一个能源管理系统进行管理和监控，该能源管理系统应可以使不同能源协同工作，提高太阳能、风能利用率。7 一体化控制器应具有蓄电池低电压保护功能。8 一体化控制中太阳能方阵电力电缆接入控制器时，每条引入线缆都应安装电涌保护器。7.5.7 太阳能电源系统设备配置及计算应遵循以下原则。1季节性长时间停电或无市电可用的通信站，如年日照时数大于2000h,主用电源可采用太阳能电源供电。2市电引入距离大于2km的直放站，宜采用太阳能电源系统供电。3市电引入距离较远，且市电引入费用达到（或超过）太阳能电源系统总投资70%的新建基站，宜采用太阳能电源系统供电。4各地市电引入费用造价差距较大，应通过具体计算测算出不同供电方案的设备配置和投资，根据测算结果确定最优供电方案。5太阳能组件方阵容量、蓄电池组宜按近期设备负荷配置，远期负荷增加不大时可按远期负荷配置。6一体化控制器机架满架容量应按远期负荷配置，控制模块容量按近期配置。7方阵容量设计需收集下列资料：1）组件特性表、特性曲线。2）安装地点近十年来的每月或每年平均总辐射量，每月或每年日照时数，最低和最高气温，最大风力。3）最长连续阴雨天数、两个最长连续阴雨天气天数及最小间隔天数。4）安装地点的经度、纬度和海拔高度。5）负载要求的电压、功率、每日功耗。8组件至控制器的压降（不包括防反充二极管）应不大于控制器额定输入电压的3%。9组件容量设计可参考附录D:太阳能电源系统光伏组件容量设计参考方法。10蓄电池容量设计1）确定负载每天需要的总容量（Ah）：Q=iH+D其中：Q一负载总耗电量（Ah）/天；i一指系统内不同用电负载的工作电流，A；H指系统内不同用电负载每天工作时间，h/天；D太阳能光伏系统损耗（包括对蓄电池组充电及方阵表面灰尘遮蔽损耗），一般直流系统取10%30%,也可视系统情况来调整。2）蓄电池组容量（系统蓄电池组容量配置原则）其中：C一蓄电池组标称容量（Ah）；k一蓄电池放电温度系数；Q一负载总耗电安时数（A-h/天）；d放电深度（一般铅酸蓄电池放电深度取0.8）；A最长连续阴雨天数或连续无日照时间，天（d）。7.5.8 风能电源系统设计及设备配置原则1风能适用条件当地年平均风速大于3.5ms或年有效风能功率密度不小于100W/Itf的地区可采用风力发电。2离网型风光互补系统风机配置比例对于离网型供电系统，不宜采用纯风力电源系统；建设风光互补电源系统的站点，风机配置容量不宜超过风光系统总容量的50%。3以下基站适宜建设风光互补电源系统1）无市电，或者市电为四类市电，无法满足通信设备供电需求的基站。2）如果新建基站的市电引入距离较远，市电引入费用达到（或者超过）风光互补电源系统总投资的70%时，推荐采用风光互补电源系统。3）对于直放站，如市电引入距离大于2km,推荐采用风光互补电源系统。4）各地市电引入费用和基站建设费用差距较大，应通过具体计算测算出不同供电方案的设备配置和投资，根据测算结果确定最优供电方案。4风机容量、蓄电池组宜按近期设备负荷配置，远期负荷增加不大时可按远期负荷配置。5一体化控制器机架满架容量应按远期负荷配置，控制模块容量按近期配置。6风力发电设计部分需收集下列资料：1）当地的风能资源状况。2）用电负荷的容量、特性及供电要求。3）风力发电机组输出特性和功率特性。7设计要求1）根据用电负荷容量和工作时间来确定日平均用电量。2）根据用电设备的负荷特性确定控制器的选型。3）根据资源状况，无有效风速及最长连续阴天的长短，日均用电量，确定蓄电池的容量及型号。4）根据日平均用电量，控制器和蓄电池的效率等测算日平均实际发电量。3变配电机房内成排布置的低压开关柜，其柜前、柜后的通道最小宽度，应符合表8.3的规定。表8.-3低压开关柜前、后通道最小宽度（mm）柜型布置方式柜前通道柜后通道固定式单排布置15001000双排面对面布置20001000双排背对背布置15001500抽出式或插拔式单排布置18001000双排面对面布置23001000双排背对背布置18001000注：当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。8.2自备发电机供电系统设备布置安装8.2.1发电机房及配电机房的设备布置安装1备用发电机组周围的维护工作走道净宽不应小于1m,操作面与墙之间的净宽不应小于1.5mO2发电机室内装控制、转换、配电设备时，各设备背面与墙之间的走道净宽不应小于0.8m。其正面与设备（或墙）之间的走道净宽不应小于1.5m,其侧面与墙之间的走道一般不小于0.8m。3发电机组的排气管路不宜多于2个90度弯，当排气管路过长或90度弯头超过2个时排气管应加大截面积满足机组排气背压的要求。4发电机室应根据环境要求采取必要的消噪声措施；机组由于消噪音工程所引起的功率损失应小于机组额定功率的5%。5发电机组配电设备的设备布置应符合低压配电设备的布置安装要求。8.2.2储油室及储油罐的设置原则及布置1储油室为设置发电机组燃油箱机房。2燃油箱应与地面加固安装。3未设置地下储油罐的通信局站，输油泵可设置在燃油箱下部。4燃油箱在不影响日常维护的前提下，可靠墙安装。5燃油箱箱前应预留不小于100OnIm的操作空间。6燃油箱及储油罐的安装应方便日常维护及装卸燃油。7储油罐应有避雷、防静电措施。8两个地下储油罐之间间距应不小于2m。9储油罐应设有通气管。8.3配电屏及各种换流设备布置安装要求8.3.1 配电屏及各种换流设备布置要求见表8.3-1。表8.3-1配电屏及各种换流设备布置尺寸要求2直流电力电缆(母线)的导线截面应按直流供电回路所允许的电压降来计算选择，同时还需满足导线所允许的载流量。3对于采用具有二次下电功能的基站直流电源系统选择电力电缆时，电池到直流配电单元及直流配电单元到基站通信设备(BTS)的导线截面可不进行电压降计算，只需核算所选用的导线载流量应大于其设计电流。4通信用交流线中性线应采用与相线相等截面的导线。5交流单芯电缆应选用无金属护套和铠装类型的电力电缆，必须选用铠装电缆时，应采用经隔磁处理的钢丝铠装电力电缆。6直流电源系统工作接地宜采用双线可靠连接，工作接地线最小截面应满足表9.要求。表9.1-1直流工作接地线截面选择表直流电源系统容量（八）直流工作接地线线最小截面(mm2)系统容量W30035300系统容量W60070600系统容量WlOOO120系统容量10002407接地导线应采用铜芯导线，保护地线(PE)最小截面应满足表9.1-2要求。表9.1-2保护地线截面选择表相线截面S(mm2)PE线最小截面(mm2)S16S16<S351635<S400S/2400<S800200S>800S/49.1.3电力电缆外皮颜色选择1交流电缆：外护套宜为黑色，内绝缘层分别为A相黄色、B相绿色、C相红色、中性线浅蓝色。2 -48V直流电缆：正极电源线宜采用红色，负极电源线宜采用浅蓝色，工作地电源线宜采用黑色。3 240V及以上高压直流电缆：正极电源线宜采用棕色，负极电源线宜采用蓝色。4保护接地电缆：宜采用黄绿色。9.2导线布放9.2.1 电力电缆敷设方式应根据使用环境及工程具体要求选择室外直埋、电缆隧道、电缆沿墙走线槽道、电缆排管，室内穿管、地槽及走线架进行敷设。9.2.2 在电缆与地下管网交叉不多、地下水位较低或道路开挖不便且电缆需分期敷设的地段,当同一路径的电缆根数小于或等于18根时，宜采用电缆沟布线。当电缆根数多于18根时，宜采用电缆隧道布线。9.2.3 电力电缆具体布放要求应参照电力工程电缆设计规范(GB50217-2007)规定执行。9.2.4 进入通信机楼的高压电缆不应采用架空敷设方式。4进风、排烟顺畅，散热良好。5应考虑发电机组运行时的振动、噪声对周围环境的影响。6不应设在可能积水的场所。7不应设在厕所、浴室、厨房或其他经常积水场所的正下方。11.1.5自备发电机房设置在建筑物的地下层时，不宜设置在最底层。当布置在地下层时，应有通风、防潮、防水、机组的排烟、消声和减振等措施，并满足环保、消防要求。当地下只有一层时，尚应采取预防洪水、消防水或积水从其他渠道淹渍自备发电机房的措施。11.1.6自备发电机房宜设有发电机间、控制及配电室，并应设有独立的储油间。11.1.7储油设施设置要求1储油罐应设在发电机房附近，并考虑燃油补给方便的位置。2储油罐应采用室外地下直埋或地下室安装方式。3储油罐与建筑物的防火间距应满足表ILlT的规定。表11.1-1储油罐与建筑物的防火间距储油罐总容积(m3)安装方式防火间距(m)高层建筑高层建筑裙房多层建筑<150地下室安装353012直埋安装17.5156150200地下室安装403512直埋安装2017.56注：储油罐的防火间距应从距建筑物最近的储罐外壁算起。表中的多层建筑耐火等级应不小于二级。4供油泵宜设置在储油罐临近位置，可单独设置油泵房，或与储油罐安装在同一地下室内。11.1.8电力电池室设置原则1在楼板荷载、机房面积等条件允许的情况下，直流电源系统和UPS电源系统优先采用就近供电方式，不独立设置电力电池室。2采用设置电池室的就近供电方式时，电池室应尽量靠近对应的直流和UPS电源系统。3在不影响通信机房的完整性、连贯性和各通信专业设备之间联络的情况下，电力电池室尽量靠近对应供电的通信设备。11.2电力机房土建要求1121配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加O.3m,高度宜按最大不可拆卸部件高度加0.5m01122当变配电室设置在建筑物内时，应向结构专业提出荷载要求并应设有运输通道。当其通道为吊装孔或吊装平台时，其吊装孔和平台的尺寸应满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。当运输通道为临时吊装平台时，在室外应留有搭建吊装平台的空间和相应可拆墙洞。1123当变配电室与上、下或贴邻的办公用房仅有一层楼板或墙体相隔时，变配电室内应采取屏蔽、降噪等措施。11.2.4高压配电室宜装设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；临街的一面不宜开设窗户。11.2.5变压器室、高低压配电室的门应向外开，并应装锁。相邻配电室之间设门时，门应向低电压配电室开启。1126变压器室、高低压配电室等应设置防止雨、雪和小动物进入屋内的设施。11.2.7长度大于7m的高、低压配电室应设两个出口，并宜布置在配电室的两端。当变配电室采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。1128变配电室的电缆沟和电缆室，应采取防水、排水措施。当变配电室设置在地下层时，其进出地下层的电缆口必须采取有效的防水措施。1129发电机房应符合下列要求。1发电机间宜有两个出入口，其中一个应满足搬运机组的需要，门应采取防火、隔声措施。2机组基础应采取隔振措施。3机房内管沟和电缆沟内应有0.3%的坡度和排水、排油措施。11.2.10 各类电力机房的室内净高、楼地面荷载、地面墙面顶棚面层材料、天然采光、门窗和耐火等级要求参见附录B：电力机房土建要求表。11.2.11 电力机房温、湿度要求见表11.2-3。表11.2-3电力机房温、湿度要求机房名称温度要求（）湿度要求（%）高压室53595变压器室低压室发电机房发电机控制及配电室储油间电力室5351090电池室*一*注：电池室温度应根据所选蓄电池的温度特性确定。11.2.12电力机房照明要求见表11.2-4。表11.2-4电力机房照明要求机房名称规定照度的被照面计算点高度（m）照明方式推荐照度（Ix）高压室配电柜板面（直立面）1.4一般照明75变压器室变压器板面（直立面）低压室配电柜板面（直立面）发电机房配电柜板面（直立面）发电机控制室配电柜板面（直立面）储油（间）库水平面1.250电力室配电屏板面（直立面）1.475电池室蓄电池组表面（水平面）1.0注：储油（间）库应采用防爆灯具。11.3走线架要求1131电力电池室及通信机房内应采用上走线设计。11.3.2不同电压、不同用途的线缆不宜布放在同一走线架内。如条件所限，需在同一走线架内布放不同电压的线缆时，各类线缆之间应分开捆扎，尽量避免交叉，并应用隔板分隔。11.3.3水平安装的走线架距地高度不宜低于2.2mo1134电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。走线架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1.5m3m0垂直敷设时，其固定点间距不宜大于2m。11.3.5走线架多层敷设时，其层间距离应符合下列规定。1电力电缆走线架间不宜小于03m。2通信电缆与电力电缆走线架间不宜小于0.3m。3控制电缆走线架间不应小于0.2m。4走线架上部距顶棚、楼板或梁等障碍物不宜小于03mo11.3.6当两组或两组以上走线架在同一高度平行或上下平行敷设时，各相邻走线架间应预留维护、检修距离。11.3.7在托盘形走线架上可无间距敷设电缆。电缆总截面积与托盘内截断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。11.3.8走线架不宜敷设在热力管道的上方。当不能满足要求时，应采取隔热措施。11.3.9走线架转弯处的弯曲半径，不应小于走线架内电缆最小允许弯曲半径的最大值。11.3.10 走线架不得在穿过楼板或墙壁处进行连接。11.3.11 钢制走线架直线段长度超过30m、铝合金或玻璃钢制走线架长度超过15m时，宜设置伸缩节。走线架跨越建筑物变形缝处，应设置补偿装置。11.3.12 金属走线架及其支架和引入或引出电缆的金属导管应可靠接地，全长不应少于2处与接地保护导体(PE)相连。11.4电缆井道要求11.4.1电缆井道的位置和数量应根据建筑物规模、供电半径及建筑物的变形缝位置和防火分区等因素确定，并应符合下列要求。1宜设置在电力机房、通信机房内，靠近用电负荷中心。2不应和电梯井、管道井共用同一竖井。3邻近不应有烟道、热力管道及其他散热量大或潮湿的设施。11.4.2高压电缆宜单独设置电缆井道，并设有明显标志。11.4.3电力和通信线路，宜分别设置电缆井道。当受条件限制必须合用时，电力与通信线路应分别布置在竖井两侧或采取隔离措施。11.4.4电缆井道内高压线缆和低压线缆之间应保持不小于O.3m的距离或采取隔离措施。11.4.5电缆井道内应敷设接地干线和接地端子。11.4.6电缆竖井在每楼层应设维护检修门。11.4.7电缆井道前应留有不小于O.8m的操作、维护距离。11.4.8电缆井道内不应有与其无关的管道通过。17附录A本规范用词说明A.0.1在执行本规范条文时，要求严格程度的用词说明如下，以便在执行中区别对待。(1)表示很严格，非这样做不可的用词：正面词采用“必须”；反面词采用"严禁"o(2)表示严格，在正常情况下
