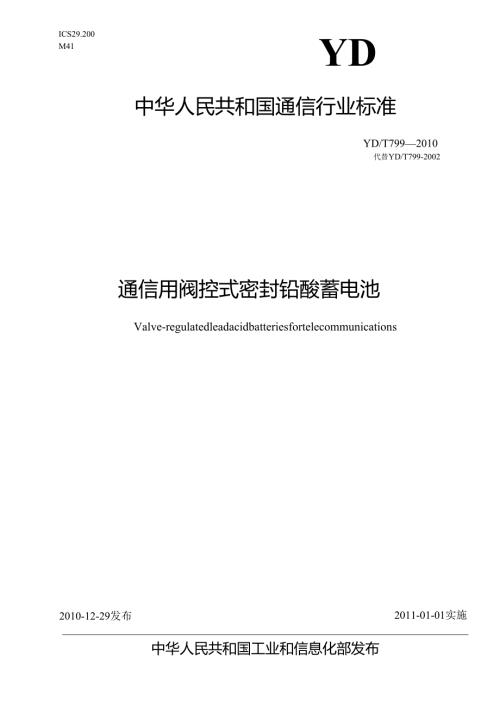

ICS29.200M41YD中华人民共和国通信行业标准YD/T7992010代替YD/T799-2002通信用阀控式密封铅酸蓄电池Valve-regulatedleadacidbatteriesfortelecommunications2010-12-29发布2011-01-01实施中华人民共和国工业和信息化部发布标准分享网免费下载前言II1范围12规范性引用文件13定义14符号15型号命名26要求27试验方法58检验规则109标志、包装、运输、贮存11附录A（资料性附录）容量修正系数13附录B（资料性附录）重量参考值14通信用阀控式密封铅酸蓄电池1范围本标准规定了通信用阀控式密封铅酸蓄电池的型号命名、要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于通信用阀控式密封铅酸蓄电池（以下简称蓄电池），不适用于室外型通信电源用蓄电池。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1-2003计数抽样检验程序第1部分:按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3873通信设备产品包装通用技术条件GB/T2408-2008塑料燃烧性能的测定水平法和垂直法3术语和定义下列术语和定义适用于本标准。3. 1阀控式密封铅酸蓄电池VaIVe-regulatedleadacidbattery蓄电池正常使用时保持气密和液密状态。当内部气压超过预定值时，安全阀自动开启，释放气体。当内部气压降低后，安全阀自动闭合使其密封，防止外部空气进入蓄电池内部。蓄电池在使用寿命期间，正常使用情况下无需补加电解液。3.2完全充电fullcharge按照生产厂家推荐的充电方法（包括充电终止判定方法）对蓄电池进行充电，蓄电池内部的储电容量达到最大值，即为完全充电状态。3.3防爆性能explosion-proofperformance蓄电池内部产生的可燃性气体逸出后，遇到蓄电池外部的明火时在蓄电池内部不引燃、不引爆。3.4防酸雾性能acid-proofperformance蓄电池在充电时，抑制其内部产生的酸雾向外部泄放的性能。3.5耐过充电能力overchargetolerance完全充电状态后的蓄电池能承受过充电的能力。4符号YD/T7992010下列符号适用于本标准：CioIoh率额定容量(Ah),数值为LooCio;C33h率额定容量(Ah),数值为0.75Cio；CiIh率额定容量(Ah),数值为0.55Cio；Ct当环境温度为t时的蓄电池实测容量(Ah),是放电电流I（八）与放电时间T（三）的乘积;Ce在基准温度(25)条件时的蓄电池容量(Ah)；IioIOh率放电电流（八）,数值为1.OOIio；L3h率放电电流（八）,数值为2.5OLo;IiIh率放电电流（八）,数值为5.5OLo05型号命名蓄电池的型号命名以汉语拼音字母表示，命名方法如下：注：串联单体电池数为1时，该位省略。示例:100Ah6要求6.1 环境温度蓄电池在环境温度20°C3(C条件下正常使用，经7.7规定的方法换算后，应达到。额定容量。注：蓄电池的工作环境温度超出上述范围时，用户可与制造厂协商，容量修正系数参见附录A。6.2 外观蓄电池外观应无变形、漏液、裂纹及污迹；标识应清晰。6.3 结构蓄电池的正、负极端子应有明显标志，且便于连接。注：蓄电池重量参见附录B。6.4 阻燃性能蓄电池壳、盖、连接条保护罩应符合GB/T2408-2008中的第8.3.2条FHT(水平级)和第9.3.2条FV-0(垂直级)的要求。6.5 气密性蓄电池应能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。6.6 容量蓄电池按7.7规定的方法试验，放电终止电压应符合表1的规定；Ioh率容量第一次循环应达到0.95Co;在第三次循环之前，IOh率容量应达到Cl0,3h率容量应达到0.75Co,Ih率容量应达到0.55CI0。表1放电率放电率蓄电池放电终止电压(单体)VIOh率1.803h率1.80Ih率1.756.7 大电流放电蓄电池以301K)放电3min,极柱应不熔断、内部汇流排应不熔断，其外观应不出现异常。6.8 容量保存率蓄电池静置28天后其容量保存率应不低于96%o6.9密封反应效率蓄电池密封反应效率应不低于95%o6.10 防酸雾性能蓄电池在正常浮充工作过程中应无酸雾逸出。6.11 安全阀安全阀应具有自动开启和自动关闭的功能，其开阀压力应在IOkPa35kPa范围内，闭阀压力应在3kPa-30kPa范围内。6.12耐过充电能力蓄电池按7.13规定的方法试验，其外观应无明显变形及渗液。6.13蓄电池充电管理6.13.1蓄电池在使用前一般应进行补充充电，蓄电池最大充电电流不大于O.25Co,最大补充充电电压不大于2.40V/单体。6.13.2蓄电池均衡充电单体电压为2.30V2.40V06.13.3环境温度为25时，蓄电池浮充充电电压为(2.2OV2.27V)/单体。6.13.4蓄电池充电温度补偿系数宜为(-3mV-7mV)/单体。注：充电电压的具体数据由生产厂家提供。6.14端电压均衡性1.1 4.1单体蓄电池和由若干个单体组成一体的组合蓄电池，其各电池间的开路电压最高与最低差值应不大于20mV(2V)50mV(6V)>100rnV(12V)06.14 .2蓄电池进入浮充状态24h后各蓄电池之间的端电压差应不大于90mV(蓄电池组由不多于24只2V蓄电池组成时)、200mV(蓄电池组由多于24只2V蓄电池组成时)、240mV(6V)>480mV(12V)o6. 14.3蓄电池放电时，各蓄电池之间的端电压差应不大于0.20V(2V)、0.35V(6V)>0.6V(12V)0YD/T79920106.15 电池间连接电压降蓄电池间的连接电压降4UW10mV06.16 防爆性能蓄电池在充电过程中遇有明火，内部应不引燃、不引爆。6.17 封口剂性能采用封口剂的蓄电池，在环境温度-30°C+65°C之间，封口剂应无裂纹与溢流现象。6. 18内阻蓄电池内阻见表2,同组蓄电池内阻偏差应不超过15%。注：未标出内阻值的蓄电池采用插入法：取容量相邻的蓄电池内阻值之和的二分之一。表2蓄电池内阻额定容量Ah内阻HlQ额定容量Ah内阻m12V6V2V2V25144000.638135000.650126000.465108000.480910000.31008315000.3200621.020000.23000.830000.26.19热失控敏感性蓄电池按7.20规定的方法试验，蓄电池温度应W60°C,每24h的电流增长率应W50%。6. 20过度放电蓄电池按7.21规定的方法试验，其容量恢复值应与90%。7. 21低温敏感性蓄电池按7.22规定的方法试验，1Oh率容量应与0.9G。；外观应无破裂、过度膨胀及槽、盖分离现象。8. 22蓄电池寿命蓄电池的寿命参见表3的规定。表3蓄电池的寿命过充寿命(20°C30°C)高温加速浮充寿命循环耐久性2V不少于240d不少于8次不少于400次6V、12V不少于180d不少于6次不少于300次注1：过充电寿命试验中，每30d折合寿命1年。注2：高温加速浮充寿命中，每次折合寿命1年。6.23再充电性能蓄电池按7.24规定的方法试验，恒压充电24h的再充电能力因素由2站应285%。9. 24容量一致性同组蓄电池IOh率容量试验时，最大实际容量与最小实际容量差值应不大于5%。7试验方法7.1测量仪表检验用蓄电池应是近三个月内生产的合格品，检验前必须将其完全充电。9.3 外观检查目视检查蓄电池的外观，应符合6.2的要求。9.4 结构检查目视检查蓄电池的极柱，应符合6.3的要求。9.5 阻燃性能7. 5.1按GB/T2408-2008中第6章的方法进行取样制备；7. 5.2水平法按GB/T2408-2008中的第8章进行，试验后应符合6.4的要求；10. 5.3垂直法按GB/T2408-2008中的第9章进行，试验后应符合6.4的要求。7.6气密性7.6.1蓄电池在环境温度25土5的条件下储存24h。7.6.2通过安全阀孔向蓄电池内充气，当内外压差为50kPa时压力指针应稳定5s。7.6.3当压力释放后，检查蓄电池壳体是否变形、破裂或开胶，应符合6.5的要求。7.7容量7.7.1完全充电的蓄电池静置Ih24h,在25土5环境中开始放电。7.7.2放电开始前后应测量蓄电池的端电压；放电时应测量电流，其电流波动不得超过规定值的1九7.7.3放电期间应测量蓄电池的端电压及室温，1Oh率试验的测量时间间隔为lh,3h率试验的测量时间间隔为05h,Ih率试验的测量时间间隔为IOmin；在放电末期应随时测量，以便准确地确定蓄电池终止电压的时间。7.7.4蓄电池放电时，如果温度不是25,则需将实测容量按公式换算成25基准温度时的容量Ce,其值应符合6.6的要求。CtCe=(1)l÷K(t-25oC)式中：t放电时的环境温度;K温度系数：IOh率容量试验时，K=0.006°C;3h率容量试验时，K=0.008°C;Ih率容量试验时，K=0.01ocO7.8大电流放电试验按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以3OLo放电3min,目测极柱及蓄电池外观应符合6.7的要求。7.9容量保存率7.9.1 按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中静置28天，并保持蓄电池表面清洁干燥。7.9.2 9.2蓄电池静置28天后，不经补充电立即按7.7规定的方法进行Ioh率容量试验，得到蓄电池静置28天后的容量Ce'。7.9.3 按公式计算出蓄电池的容量保存率R,其值应符合6.8的要求。CJR=×100%(2)C7. 10密封反应效率7.1.1 按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以0.OlCw的电流连续充电96h后，改用0.005C10电流充电Ih,然后按图1收集气体Ih0(+)图1收集气体示意图7.1.2 根据公式(3)计算出每Ah放出的气体量，再根据公式(4)求出密封反应效率，应符合6.9的要求。P298U1V=×××(3)Pot+273QnV密封反应效率=II-IX1%(4)式(3)、(4)中：V每Ah换算成25,1个大气压的气体放出量(ml/Ah)；P测定时的大气压(kPa)；Po标准大气压值IOl.3(kPa);t环境温度();U收集的气体量（ml）；Q收集气体期间充入的电量（Ah）；n串联单体电池数。7.11防酸雾性能7.11.1沉淀法按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以0.05Clo电流再充电2h后立即收集气体，将气体通入三只串联装有定量BaCI2溶液的吸收瓶中，使之通气鼓泡，再经2h,观看第三只吸收瓶是否有沉淀产生，如果没有即表示IAh电池单格析出的酸雾量小于0.025mg,反之为不合格。第一、二只吸收瓶中应加BaCl2的量按公式（5）计算，不同容量的蓄电池应配制的BaCI2溶液量按公式（6）计算，第三只吸收瓶中放置1摩尔浓度的BaCI2溶液10ml：0.025mgAh×n×Q×MBaebWBaCl2=：(5)2Mh9so4BaCl2的溶液量=0.15XnXCe(6)式(5)、中：WBaeI2BaCI2的质量（mg）；n电池的单体数；Q电量（Ah）；MBaCl2BaCh的分子量；Mh2so4H2SO4的分子量。7. 11.2试纸法将蓄电池放入In?容器中，容器内PH值呈中性（pH=7）,对完全充电的蓄电池再以0.02Clo电流进行4h的充电，用纯净蒸储水润湿石蕊试纸（PH试纸）并悬放于出气口上方2cm处，历时2h,检查试纸的颜色，应符合6.10的要求。注：以上两种方法可任选一种进行试验。7.12 安全阀对蓄电池内逐渐充气加压测定开阀时的压力，然后停止充气，将蓄电池自然放置，测定闭阀时的压力，应符合6.11的要求。7.13 耐过充电能力按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以0.03CIo电流再充电160h,静置Ih,检查其外观应符合6.12的要求。7.14 蓄电池充电管理在环境温度25土5时，蓄电池充电管理应符合6.13的要求。7.15 端电压均衡性7.15.1在25°C±5°C环境中，完全充电的蓄电池静置24h,测量其开路电压应符合6.14.1的要求。YD/T79920107.15.2在25°C±5°C环境中，完全充电的蓄电池进入浮充状态24h后，分别测量各蓄电池电压应符合6.14.2的要求。7.15,3在25°C±5°C环境中，完全充电的蓄电池静置lh24h,按7.7规定的方法进行IOh率容量试验，每隔一小时测量蓄电池电压，直到有蓄电池达到终止电压，试验结果应符合6.14.3的要求。7.16电池间连接电压降蓄电池按Ih率电流放电时，测量相邻两只蓄电池之间的连接条压降（在蓄电池的极柱根部测量），其值应符合6.15的要求。7.17防爆性能试验应在确认安全措施得以保证后进行。以0.05CU）的电流对完全充电的蓄电池进行过充电，经Ih后，在不停电情况下，用直流24V电源熔断1A3A的保险丝（保险丝距排气口正上方2mm4mm）,反复2次产生明火试验，应符合6.16的要求。7.18封口剂性能7.18.1耐寒试验将注入电解液的蓄电池置于-30±3的低温室（箱）内6h,待低温室（箱）温度回升到-5。C时将蓄电池取出，在Imin内目视检查封口剂是否有裂纹及槽、盖之间是否有分离现象，应符合6.17的要求。7.18.2耐热试验在65°C±2°C恒温箱内，将蓄电池倾斜45°角放置6h后，从恒温箱内取出，目视检查封口剂是否溢流，应符合6.17的要求。7.19内阻7.19.1 按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25°C±5°C环境中，以5Io的电流放电20s,精确测量记录蓄电池的端电压UI和电流值Ii（放电最长时间持续25s后停止），间断5min后，蓄电池以2OIo的电流放电5s,测量记录蓄电池的端电压IL和电流值Lo7.19.2用测定的电压Ui、Ih和电流L、12绘出U=F（I）特性曲线见图I07.19.3蓄电池的内阻值按公式（7）计算，应符合6.18的要求。Ui-U2r=（7）LIi7.19.4计算同组蓄电池内阻最大值与最小值的差和内阻平均值的比，应符合6.18的要求。7.20热失控敏感性7.20,1按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25°C±5°C环境中,以（2.45V±0.IV）/单体的恒定电压（不限流）连续充电168h07.20.2充电过程中每隔24h记录一次充电电流值和蓄电池表面（端子部位）温度值。7.20.3计算浮充电流在任一24h之内的增长率和充电结束时蓄电池温度t：当大于50%或t大于60时，则认为蓄电池存在热失控的条件。7. 21过度放电7.21 ,1按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，将蓄电池输出端与一个电阻连接，其阻值应使初始放电电流达到Lo,保持30d。7.22 .230d过度放电结束后，立即用厂家规定的均充电压（限流0.2Go）充电48h,然后再按7.7规定的方法进行CK）容量试验，此时测得的容量修正值与Ce之比应符合6.20的要求。7.22低温敏感性7.22,1按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以ho电流放电至终止电压，蓄电池不经再充电置于一18土2的低温室（箱）中静置72h。7.22.272h后将蓄电池取出在室温下开路静置24h,在25土5环境中以必。电压（限流0.2Cw）连续充电168ho7.22.3蓄电池按7.7规定的方法进行IOh率容量试验，此时测得的容量修正值与Ce之比应符合6.21的要求。7.23蓄电池寿命7.23.1过充电寿命试验按以下步骤进行试验：a）按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土5环境中，以0.02G。恒定电流方式进行连续充电30d；b）每30d的连续恒定电流充电后，按7.7规定的方法进行一次Ih率容量试验，然后再以0.O2Co恒定电流方式进行连续充电30d；c）重复充、放电，直至蓄电池容量低于Ih率额定容量的80%并再次试验，确认仍低于80%时结束试验，试验结果应符合6.22的要求。7.23.2高温加速浮充寿命试验按以下步骤进行试验：a）按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在60土2环境中，以IR电压连续充电30d；b）将蓄电池取出，放置24h36h,在25土5环境中按7.7规定的方法进行一次311率容量试验，作为一个试验循环，折合寿命1年；c）重复a）、b）,直至蓄电池容量低于3h率额定容量的80%并再次试验，确认仍低于80%时结束试验，试验结果应符合6.22的要求。注：在试验过程，允许对电池施加安全保护措施。7.23.3循环耐久性试验按以下步骤进行试验：a）按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土2环境中，以2Lo的电流放电2h（电流偏差不超过土1%）,立即用厂家规定的浮充电压（限流0.2ClO）充电22h,测量并记录放电2h及充电22h时蓄电池的电压、电流值及表面温度值；b）“放电2h及充电22h”构成一个循环，每49次循环后，第50次按7.7规定的方法进行一次IOhYD/T7992010率容量试验；c）重复a）、b）,直至蓄电池容量低于IOh率额定容量的80%并再次试验，确认仍低于80%时结束试验，最后50次循环不计入大循环次数之内，试验结果应符合6.22的要求。注：可从以上三种方法中任选一种进行试验。7.24再充电性能7.24,1按7.7规定的方法完成容量试验达到额定值的蓄电池，经完全充电后，在25土2环境中，以Lo电流放电至终止电压，将所得的容量值修正至25容量Cao7.24.2放电后蓄电池静置Ih,以以。（V）电压、限流0.2CU）进行再充电24h,然后以IK）电流放电至终止电压，将所得的容量值修正至25容量Ca24h07.24.3计算蓄电池再充电能力因素Rbf24h=（Ca24h×100）/Ca,试验结果应符合6.23的要求。7.25容量一致性蓄电池按7.7规定的方法进行IOh率容量试验,实际容量的最大值与最小值的差和平均值的比，试验结果应符合6.24的要求。8检验规则8.1检验分类产品检验分为出厂检验和型式检验。出厂检验分100%检验和抽检两种，可根据情况任选一种，检验合格后填写检验记录并发给合格证方能出厂。8.2出厂检验8.2.1100%检验每只蓄电池出厂时均进行检验。100%检验的检验项目、要求及试验方法见表5。表5检验项目、要求及试验方法序号检验项目不合力各类别出厂检验型式试验试验方法要求B类C类全检抽检1外观O7.36.22结构O7.46.33阻燃性能O7.56.44气密性O7.66.55容量O7.76.66大电流放电O7.86.77容量保存率O7.96.88密封反应效率O7.106.99防酸雾性能O7.116.1010安全阀O7.126.1111耐过充电能力O7.136.1212蓄电池充电管理O7.146.1313端电压均衡性开路O7.156.14浮充O放电O14电池间连接电压降O7.166.1515防爆性能O7.176.1616封口剂性能O7.186.1717内阻O7.196.1818热失控敏感性O7.206.1919过度放电O7.216.2020低温敏感性O7.226.2121蓄电池寿命O7.236.2222再充电性能O7.246.2323容量一致性O7.256.24a为工序间检验。8.2.2抽样检验抽样检验按逐批检验进行，其检验水平按GB/T2828.1-2003中的一般检验水平I,抽样方案按GB/T2828.1-2003中的正常检验一次抽样方案。产品的质量以不合格数表示；产品的不合格分为B类和C类。接收质量限AQL分别为：B类1.5；C类15。根据AQL在GB/T2828.1-2003表2-A中查出抽样所需样本量n、接收数AC和拒收数Re。B类：n=3,Ac=O,Re=l；C类：n=3,Ac=LR=20抽样检验应按GB/T2828.1-2003中13.3执行转移规则；抽样检验后的处置应按GB/T2828.2003中第7条执行。抽样检验的检验项目、要求及试验方法见表5。8.3型式检验型式检验按周期进行，一般1年进行一次。具有下列情况之一的均需做型式检验：a）产品停产一个周期以上又恢复生产；b）转厂生产再试制定型；c）正式生产后，如结构、材料、工艺有较大改变；d）产品投产前签定或质量监督机构提出。型式试验样品应在交收检验的产品中随机抽取，母体数不少于48只，检验按GB“2829-2002进行。样品数量：2V为8只；6V、12V为6只。采用判别水平I的一次抽样方案，产品质量以不合格数表示。产品的不合格类型分为B类和C类，产品不合格质量水平RQL见表60表6产品不合格质量水平RQL不合格分类B类C类2V6V、12V2V6V、12VRQL及判定数值12（8；0,1）15（6；0,1）40（8；2,3）50（6；2,3）型式检验的检验项目、要求及试验方法见表5。9标志、包装、运输、贮存9.1标志9.1.1产品标志产品标志应包含以下内容:制造厂名、商标;产品名称、型号;极性符号、电压；蓄电池编号。9.1.2包装标志包装标志应包含以下内容： 产品名称、型号、数量； 每箱净重及毛重； 出厂日期； 包装贮运图示标志。9.2 包装产品包装应防潮、防振，并应符合GB/T3873规定。产品随带文件如下： 产品合格证； 产品使用手册；产品安装小意图； 产品装箱配件清单； 其他技术资料。9.3 运输9.3.1 在运输过程中，产品不得受剧烈冲击和曝晒、雨淋、不得倒置。9.3.2 在装卸过程中，产品应轻搬轻放，严防摔掷、滚翻、重压。9.4 储存9.4.1 产品应贮存在5°C40°C干燥、通风、清洁的仓库内；应不受阳光直射，离热源不小于2m；应避免与有毒气体、有机溶剂接触；不应倒置及受撞击。9.4.2 按照本标准运输、贮存，从制造之日起，允许贮存3个月（25土5时），贮存后蓄电池在使用前应按制造厂家要求方法补充电。附录A（资料性附录）容量修正系数蓄电池的CI。容量随着环境温度下降而下降，不同温度下的容量修正系数见下表。表不同温度下的容量修正系数（基准温度25°C）产品规格-20-10051020253040452V50%70%74%80%88%97%100%103%105%106%6V、12V60%75%80%85%90%97%100%103%106%107%附录B（资料性附录）重量参考值蓄电池重量上限值、下限值参见下表。注：未标出重量上（下）限值的蓄电池采用插入法：取容量相邻的蓄电池重量上（下）限值之和的二分之一。表蓄电池重量额定容量Ah12V6V2V额定容量Ah2V下限值kg上限值kg下限值kg上限值kg下限值kg上限值kg下限值kg上限值kg258.012.040022.032.03811.518.050027.039.05015.524.060031.047.06520.032.080041.062.08024.036.0100051.076.010029.042.018.023.5150085.0112.020060.080.030.045.011.017.52000110.0150.030017.024.53000165.0215.0
