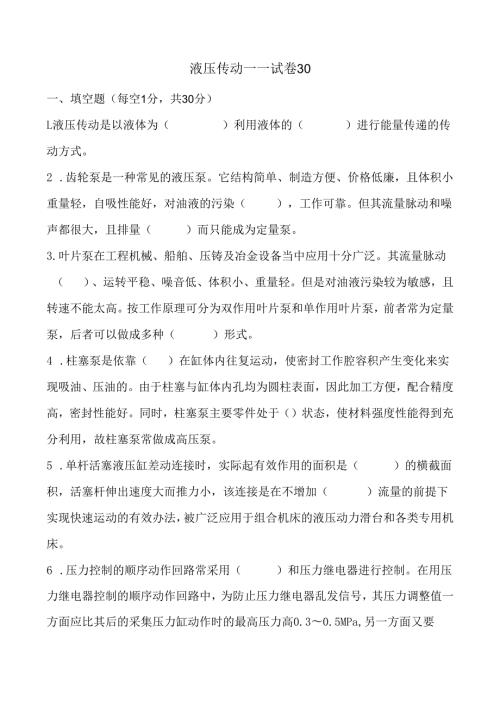

液压传动一一试卷30一、填空题（每空1分，共30分）L液压传动是以液体为（）利用液体的（）进行能量传递的传动方式。2 .齿轮泵是一种常见的液压泵。它结构简单、制造方便、价格低廉，且体积小重量轻，自吸性能好，对油液的污染（），工作可靠。但其流量脉动和噪声都很大，且排量（）而只能成为定量泵。3 .叶片泵在工程机械、船舶、压铸及冶金设备当中应用十分广泛。其流量脉动（）、运转平稳、噪音低、体积小、重量轻。但是对油液污染较为敏感，且转速不能太高。按工作原理可分为双作用叶片泵和单作用叶片泵，前者常为定量泵，后者可以做成多种（）形式。4 .柱塞泵是依靠（）在缸体内往复运动，使密封工作腔容积产生变化来实现吸油、压油的。由于柱塞与缸体内孔均为圆柱表面，因此加工方便，配合精度高，密封性能好。同时，柱塞泵主要零件处于（）状态，使材料强度性能得到充分利用，故柱塞泵常做成高压泵。5 .单杆活塞液压缸差动连接时，实际起有效作用的面积是（）的横截面积，活塞杆伸出速度大而推力小，该连接是在不增加（）流量的前提下实现快速运动的有效办法，被广泛应用于组合机床的液压动力滑台和各类专用机床。6 .压力控制的顺序动作回路常采用（）和压力继电器进行控制。在用压力继电器控制的顺序动作回路中，为防止压力继电器乱发信号，其压力调整值一方面应比其后的采集压力缸动作时的最高压力高0.30.5MPa,另一方面又要比（）的调整压力低0.30.5MPao7 .单向阀中的弹簧仅用于使阀芯在阀座上就位，刚度较小，故开启压力很小，只有0.040.IMpa。更换（）弹簧，使其开启压力达到0.20.6Mpa,便可当（）阀使用。8 .二位电磁阀一般都是（）电磁铁控制的，但无复位弹簧的双电磁铁二位阀由于电磁铁断电后仍能保留通电时的状态，从而减少了电磁铁的通电时间，延长了电磁铁的寿命，节约了能源；此外，当电源因故中断时，电磁阀的（）状态仍能保留下来，可以避免系统失灵或出现事故，这种“记忆”功能，对于一些连续作业的自动化机械和自动线来说，往往是十分需要的。9 .以内控方式供油的电液换向阀，若在常态位使泵卸荷，为克服阀在通电后因无控制油压而使（）不能动作的缺陷，常在主阀的进油孔中插装一个（）阀，使在卸荷状态下仍有一定的控制油压，足以操纵主阀心换向。10 .减压阀与溢流阀、顺序阀相比较，减压阀的主要特点是：阀口常（）。11在进油节流调速回路当中，泵的供油压力由（）调定，调节（）的开口，改变进入液压缸的流量，即可调节缸的速度。泵多余的流量经溢流阀回油箱，故无溢流阀则不能调速。12 .在旁路节流调速回路当中，（）调节了泵溢回油箱的流量，从而控制了进入缸的流量。13 .气动辅件中的消声器是通过（）或增加排气面积来降低排气（）和功率，从而降低噪声的。常用铜颗粒烧结成型的吸收型消声器。14 .气源装置当中压缩空气净化设备一般包括：（）、除油器、（）、空气过滤器。15 .由于溢流已由节流阀承担，故溢流阀用作（），常态时关闭，过载时打开，其调定压力为回路最大工作压力的LlL2倍。16 .减压阀从（）引压力油去控制阀口开度，使出口压力恒定；泄油单独接入油箱。二、选择题（每题2分，共30分）L液压传动与其它传动方式相比较，优点很多，下面描述错误的是：（）A.在相同功率情况下，液压传动能量转换元件的体积较小，重量较轻B.操作简单，特别是和电气控制联合使用时，易于实现复杂的自动工作循环C.便于实现过载保护，液压油能使传动零件实现自润滑，故系统使用寿命长D.传动效率高可作远距离传动，出现故障易于查找，且工作要求温度范围广2.下列关于液压泵的一些说法错误的是：（）A.泵的工作压力决定于外界负载，外负载增大，泵的工作压力也随着升高B.当泵的工作压力超过额定压力时，泵就会过载C.泵的排量（每转排油体积）和理论流量（单位时间内排油体积）与泵的工作压力无关D.泵的实际流量小于理论流量，而泵的理论流量还小于额定流量3 .齿轮泵压油腔的压力油可通过几条途径泄漏到吸油腔去，其中泄漏量最大的是：（）A.通过齿轮啮合处的间隙处B.通过泵体内孔壁和齿顶圆间的径向间隙C.通过齿轮两端面和盖板间的端面间隙D.通过卸荷槽4 .双作用叶片泵采用下面哪种零件结构形式对端面间隙进行自动补偿：（）A.弹性侧板B.浮动轴套C.配流盘D.中心弹簧5 .关于双联叶片泵的说法错误的是：（）A.同轴驱动，二泵并联B.合用吸油口，独立出油口C.降低功率损耗，减少油液发热D.快进快退时，低压大流量泵单独供油；慢速工进时，高压小流量泵单独供油6 .对单作用叶片泵的结构要点描述错误的是：（）A.通过移动定子位置以改变偏心距，来调节输出流量B.转子及轴承承受不平衡的径向力，限制了工作压力的提高，使额定压力不超过7MpaC.叶片后倾24°,有利于在惯性力作用下向外伸出D.定子内表面的等加速、等减速曲线作为过渡曲线，减小了冲击和噪声7 .关于柱塞泵的说法错误的是：（）A.柱塞数为奇数时，脉动率较小8 .斜盘式轴向柱塞泵的中心弹簧受交变载荷作用，易于疲劳损坏C.通轴泵的主轴采用了两端支承，外伸端可以安装一个小型辅助泵供闭式系统补油D.径向柱塞泵的配流轴受径向不平衡液压力的作用，易于磨损，泄漏间隙不能补偿9 .下列关于液压缸的应用描述错误的是：（）A.双杆液压缸当缸体固定时，液压缸上某点的运动行程约等于活塞有效行程的三倍B.双杆液压缸当活塞杆固定时，液压缸上某点的运动行程约等于缸体有效行程的两倍C.单杆缸往复运动范围约为有效行程的一倍D.柱塞缸只能制成单作用缸。10 下列哪种密封方法适应于高温、高压、高速的场合：（）A.间隙密封B.活塞环密封C.O形圈密封D.V形圈密封11 .一水平放置的双伸出液压缸，采用三位四通电磁换向阀，要求阀处于中位时,液压泵卸荷，且液压缸浮动，其中位机能应选用：（）A.0型B.M型C.Y型D.H型12 .一水平放置的双伸出液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用：（）A.0型B.M型C.Y型D.H型12 .为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下,采用（）顺序阀作平衡阀。A.内控内泄式B.内控外泄式C.外控内泄式D.外控外泄式13 .为平衡重力负载，使运动部件不会因自重而自行下落，在变重力负载情况下,采用（）顺序阀作限速阀。A.内控内泄式B.内控外泄式C.外控内泄式D.外控外泄式14 .有两个调整压力分别为5MPa和3MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）A.8MPaB.5MPaC.3MPaD.2MPa15.有两个调整压力分别为5MPa和3MPa的内控外泄式顺序阀串联在液压泵的出口，泵的出口压力为（）A.8MPaB.5MPaC.3MPaD.2MPa三、判断题（每题1分，共10分）1 .（）理想伯努利方程的物理意义是：在密闭管道内流动的液体具有三种形式的能量，即压力能、位能和动能。在流动过程中，三种能量可以相互转化，但各个过流断面上三种能量之和恒为定值。2 .()静止液体内任一点的压力在各个方向上都相等。3 .()液体的体积模量越大，说明其抵抗压缩的能力越小。4 .()缝隙流动有两种状况：压差流动和剪切流动，这两种流动经常会同时存在。5 .()液压阀安装时，板式连接方式应用较广。6 .()阀的规格大小用通径Dg表示，Dg是阀进、出油口的名义尺寸，它和实际尺寸不一定相等。7 .()为了保证溢流阀具有良好的静态特性，一般规定其闭合比应不小于90%,开启比不小于85%o8 .()比例换向阀不仅能控制执行元件的运动方向，而且能控制其速度。9 .()对于过滤器的过滤精度，常用绝对过滤精度来评定。10 .()系统的卸油管、泵和马达的卸油管应引入油箱油液液面下。四、简答题(每题10分，共30分)1 .为什么轴向柱塞泵适用于高压？2 .溢流阀的应用有哪些？画出相应的原理图。3 .画出最简单的蓄能器符号，并说明安装蓄能器时考虑应哪些？
