《液压传动》课程试卷26.docx

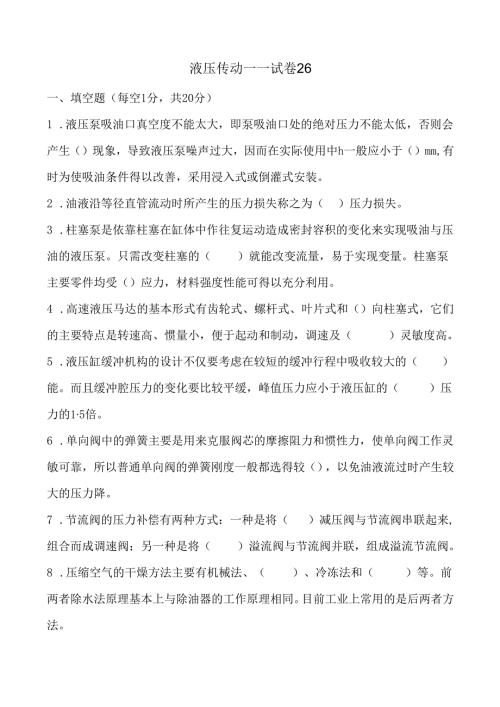

液压传动一一试卷26一、填空题（每空1分，共20分）1 .液压泵吸油口真空度不能太大，即泵吸油口处的绝对压力不能太低，否则会产生（）现象，导致液压泵噪声过大，因而在实际使用中h一般应小于（）mm,有时为使吸油条件得以改善，采用浸入式或倒灌式安装。2 .油液沿等径直管流动时所产生的压力损失称之为（）压力损失。3 .柱塞泵是依靠柱塞在缸体中作往复运动造成密封容积的变化来实现吸油与压油的液压泵。只需改变柱塞的（）就能改变流量，易于实现变量。柱塞泵主要零件均受（）应力，材料强度性能可得以充分利用。4 .高速液压马达的基本形式有齿轮式、螺杆式、叶片式和（）向柱塞式，它们的主要特点是转速高、惯量小，便于起动和制动，调速及（）灵敏度高。5 .液压缸缓冲机构的设计不仅要考虑在较短的缓冲行程中吸收较大的（）能。而且缓冲腔压力的变化要比较平缓，峰值压力应小于液压缸的（）压力的15倍。6 .单向阀中的弹簧主要是用来克服阀芯的摩擦阻力和惯性力，使单向阀工作灵敏可靠，所以普通单向阀的弹簧刚度一般都选得较（），以免油液流过时产生较大的压力降。7 .节流阀的压力补偿有两种方式：一种是将（）减压阀与节流阀串联起来,组合而成调速阀；另一种是将（）溢流阀与节流阀并联，组成溢流节流阀。8 .压缩空气的干燥方法主要有机械法、（）、冷冻法和（）等。前两者除水法原理基本上与除油器的工作原理相同。目前工业上常用的是后两者方法。9 .气源装置当中压缩空气净化设备一般包括：（）、除油器、（）、空气过滤器。10 .气压传动系统中压力控制阀可分为三类：有起到降压稳压作用的是（）和定值器；再有起到限压保护作用的安全阀及限压切断阀；还有根据气路压力不同进行某种控制的（）和平衡阀。11油液流经局部障碍时，由于液流的方向和速度的突然变化，在局部形成旋涡引起油液质点间，以及质点与固体壁面间相互碰撞和剧烈（）而产生的压力损失称之为局部压力损失。12.单向阀中弹簧换成较大刚度弹簧时，将其置于回油路中可作（）阀使用。二、选择题（每题2分，共30分）1.气压传动与液压传动相比较，有很多优点，下面描述错误的是：（）A.空气可以从大气中取之不尽，无费用和供应困难，泄漏不污染环境B.空气无粘性，在管道中的阻力损失为零，宜于远程传输及控制C.工作压力低，元件材料和制造精度低D.维护简单，使用安全，适用无线电元件的生产过程及食品和医药的生产2.在液压传动系统中，为减少工作介质污染，可采取很多措施，哪项措施不能很好的防止污染物从外界侵入：（）A.油箱呼吸孔上应装设高效的空气滤清器或采用密封油箱B.工作介质应通过过滤器注入系统C.活塞杆端等外露的部分应装防尘圈D.控制工作介质温度A.轴向间隙泄漏量最大，可设计浮动轴套或弹性侧板等机构实现间隙自动补偿B.要保证齿轮泵平稳的工作，齿轮啮合的重叠系数必须大于1C,消除困油的方法，通常是在齿轮泵的两侧端盖上偏向压油腔侧铳两条卸荷槽D.为减小径向不平衡力，可缩小压油口，使压力油仅作用到一两个齿的范围内4 .双作用叶片泵的结构要点中叶片可以做成多种形式的，其中双叶片结构的作用是：（）A.减小作用在叶片底部的油液压力B.减小叶片底部承受压力油作用的面积C.使叶片顶部和底部液压作用力平衡D.使脉动率减小同时达到径向力的平衡5 .在下列液压泵当中，输出流量脉动最大且效率最低的是：（）A.外啮合齿轮泵B.双作用叶片泵C.轴向柱塞泵D.螺杆泵6 .在下列三位四通换向阀的中位机能型式当中，不能使缸浮动的是：（）A.H型B.Y型C.M型D.U型7 .为保证流量稳定、节流口的形式以薄壁小孔较为理想。以下几种常见的节流口形式当中哪个油温变化对流量会有一定的影响，但目前被广泛应用的是：（）A.针阀式节流口B.偏心槽式节流口C.三角槽式节流口D.周向缝隙式节流口8 .叠加阀式连接是液压装置集成化的另一种方式，它由叠加阀互相直接连接而成，其中最上层的是：（）A.压力阀B.流量阀C.压力表开关D.换向阀9 .液压传动系统当中，在高压油路或控制油路流量小且超高压时一般采用：（）A.有缝钢管B.橡胶软管C.小径铜管D.冷拔无缝钢管A.气囊式蓄能器应垂直安装，油口向下B.用于吸收液压冲击和压力脉动的蓄能器应尽可能安装在泵的附近C.装在管路上的蓄能器须用支板或支架固定D.蓄能器与管路之间应安装截止阀11 .采用卸荷回路是为了（）A,减小流量损失B.减少压力损失C.减少功率损失D.增大泵的使用寿命12 .液压缸差动连接时的作用是（）A.减速B.匀速C.变速D.增速13 .下列哪个容器的是根据固体物质和空气分子的大小和质量不同，利用惯性、阻隔和吸附的方法将灰尘和杂质与空气分离的。（）A.空气过滤器B.除油器C.空气干燥器D.后冷却器14 .关于空气压缩机目前使用最为广泛的是：（）A.活塞式B.膜片式C.螺杆式D.离心式15 .关于气缸的描述错误的是：（）A.气缸安装前，应经空载试运转及在1.5倍最高工作压力下试压，运转正常和无漏气现象后方可使用B.气缸接入气动管道前，必须清楚管道内脏物，防止杂物进入气缸C.充分利用满行程，使活塞杆向外伸出量尽可能达到最大D.缓冲气缸在开始运行前，先把缓冲节流阀拧在节流量较小的位置，然后逐渐开大，直到调到满意的效果1.三、判断题（每题2分，共20分）液体只有在流动时才会呈现出粘性，静止液体是不呈现粘性的。2.)在单作用叶片泵内的叶片数越多，其流量脉动率越小。此外叶片数为奇数比叶片数为偶数的泵的脉动率小。3 .()差动连接时液压缸的推力比非差动连接时大，速度比非差动连接时大。4 .()一般在设计液压缸的结构时，尽量使液压缸的活塞杆在受拉状态下承受最大负载，或在受压状态下具有良好的纵向稳定性。5 .()在液压元件中，为了减少圆环缝隙的泄漏，应使相互配合的零件尽量处于同心状态。6 .()液控单向阀控制油口不通压力油时，其作用与单向阀相同。7 .()压力控制的顺序动作回路中，为保证顺序动作可靠，压力控制元件的调定压力应大于前一动作执行元件最高工作压力10%15%°8 .()空气的粘度是空气质点相对运动时产生阻力的性质，只受温度变化的影响，且随温度的升高而增大。9 .()油雾器在使用中一定要垂直安装。10 .()气动回路与液压回路不同，它没有回气管道，压缩空气使用后直接排入大气，因排气速度较高，会产生强烈的排气噪声。为降低噪声回路中需安装消声器。四、简答题(共30分)1 .减小液压冲击的措施有哪些？(5分)2 .请将先导式减压阀和先导式溢流阀进行比较，说出它们之间的不同之处，并画出相应的图形符号。(5分)3 .用叠加式液压阀组成的液压系统具有哪些特点？(5分)4 .说出下图所示回路1至7各元件名称并分析工况，填写电磁铁动作表。(15分)7
