《液压传动》课程试卷29.docx

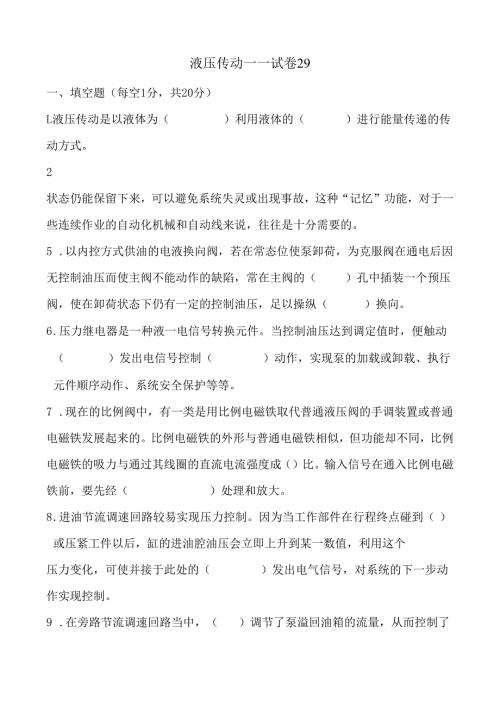

液压传动一一试卷29一、填空题（每空1分，共20分）L液压传动是以液体为（）利用液体的（）进行能量传递的传动方式。2 .柱塞泵是依靠柱塞在缸体内（）运动，使密封工作腔容积产生变化来实现吸油、压油的。由于柱塞与缸体内孔均为圆柱表面，因此加工方便，配合精度高，密封性能好。同时，柱塞泵主要零件处于受压状态，使（）性能得到充分利用，故柱塞泵常做成高压泵。3 .一般间隙密封活塞的外圆表面上开有几道宽0.30.5mm、深0.5Imn1、间距25mm的环形沟一一平衡槽。其作用是：减少摩擦力，使活塞能自动（）；增大了油液泄漏的（），减小了偏心量，提高了密封性能；储存油液，使活塞能自动润滑。4 .二位电磁阀一般都是单电磁铁控制的，但无复位弹簧的（）电磁铁二位阀由于电磁铁断电后仍能保留通电时的状态，从而减少了电磁铁的通电时间，延长了电磁铁的寿命，节约了能源；此外，当电源因故中断时，电磁阀的（）状态仍能保留下来，可以避免系统失灵或出现事故，这种“记忆”功能，对于一些连续作业的自动化机械和自动线来说，往往是十分需要的。5 .以内控方式供油的电液换向阀，若在常态位使泵卸荷，为克服阀在通电后因无控制油压而使主阀不能动作的缺陷，常在主阀的（）孔中插装一个预压阀，使在卸荷状态下仍有一定的控制油压，足以操纵（）换向。6 .压力继电器是一种液一电信号转换元件。当控制油压达到调定值时，便触动（）发出电信号控制（）动作，实现泵的加载或卸载、执行元件顺序动作、系统安全保护等等。7 .现在的比例阀中，有一类是用比例电磁铁取代普通液压阀的手调装置或普通电磁铁发展起来的。比例电磁铁的外形与普通电磁铁相似，但功能却不同，比例电磁铁的吸力与通过其线圈的直流电流强度成（）比。输入信号在通入比例电磁铁前，要先经（）处理和放大。8 .进油节流调速回路较易实现压力控制。因为当工作部件在行程终点碰到（）或压紧工件以后，缸的进油腔油压会立即上升到某一数值，利用这个压力变化，可使并接于此处的（）发出电气信号，对系统的下一步动作实现控制。9 .在旁路节流调速回路当中，（）调节了泵溢回油箱的流量，从而控制了进入缸的流量。调节节流阀开口，即实现了调速。由于溢流已由节流阀承担，故溢流阀用作（），常态时关闭，过载时打开，其调定压力为回路最大工作压力的L11.2倍。10 .液体的流动状态有（）和（）两种。二、选择题（每题2分，共30分）1.液压传动与其它传动方式相比较，优点很多，下面描述错误的是：（）A.传动效率高可作远距离传动，出现故障易于查找，且工作要求温度范围广B.操作简单，特别是和电气控制联合使用时，易于实现复杂的自动工作循环C.便于实现过载保护，液压油能使传动零件实现自润滑，故系统使用寿命长D.在相同功率情况下，液压传动能量转换元件的体积较小，重量较轻2 .斜盘式轴向柱塞泵采用哪种零件结构形式对端面间隙进行自动补偿（）A.弹性侧板B.浮动轴套C.中心弹簧和液压力D.配流盘3 .关于双联叶片泵的说法错误的是（）A.同轴驱动，二泵串联B.合用吸油口，独立出油口C.降低功率损耗，减少油液发热D.重载慢速工进时，高压小流量泵单独供油4 .下列哪种密封方法适应于低压、小直径的快速液压缸：（）A.间隙密封B.活塞环密封C.O形圈密封D.V形圈密封5 .一水平放置的双伸出液压缸，采用三位四通电磁换向阀，要求阀处于中位时,液压泵卸荷，且液压缸闭锁不动，其中位机能应选用：（）A.O型B.H型C.Y型D.M型6 .为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下,采用（）顺序阀作平衡阀。A.内控内泄式B.外控内泄式C.内控外泄式D.外控外泄式7 .三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀中位必须是（）机能。A.H型B.M型C.P型D.Y型8 .电磁铁按所接电源的不同，分为交流和直流两种基本类型，下面关于两种电磁铁的描述错误的是：（）A.交流电磁铁启动力大，换向时间短，换向冲击大9 .直流电磁铁需直流电源或整流装置，换向时间长，换向冲击小C.直流电磁铁换向频率较高，虽有恒电流特性，但吸合不上时，线圈也会烧坏D.交流电磁铁换向频率低，且当阀芯卡住或电压低等原因吸合不上时，线圈易烧毁10 下列过滤器当中，滤芯无法清洗，必须经常更换的是：（）11 .关于油箱的吸、回、泄油管的设置描述错误的是：（）A.泵的吸油管与系统的回油管应尽可能远离B.为了防止吸油时吸入空气和回油时油液冲入油箱搅动液面，管口都应插入油箱最低油面以下，但离箱底的距离要大于管径的23倍C.为防止油箱底部的沉淀物吸入液压泵，吸油口端部应装有过滤器，过滤器可直接沉入箱底D.当系统的泄油管单独接入油箱的情况下，其中阀的泄油管口应在液面之上，液压马达和与液压缸的应在液面之下11能够限制系统最高压力的阀是：（）oA.减压阀B.顺序阀C.溢流阀D.换向阀12.对于液压系统管道安装要求，下列描述错误的是：（）A.管道尽量避免交叉，平行或交叉的油管间应有适当的间隔B.管道悬伸较长时要适当设置管夹C.管道应尽量短，不可转弯，以直线方式直接接通两元器件D.软管直线连接时要有34%的余量；弯曲半径要大于9倍的软管外径13.关于压力控制回路描述错误的是：（）A.为使系统的压力与负载相适应并保持稳定，或为了安全而限定系统的最高压力，都要用到调压回路B.换向阀卸荷回路中，换向阀切换时会产生液压冲击，仅适用于低压、流量小于40Lmin处，且配管应尽量短C.泵卸荷的保压回路中，保压时间取决于压力继电器，调节压力继电器的通断调节区间即可调节缸压力的最大值和最小值D.减压回路中，通常减压阀后要设置单向阀，以防止系统压力降低时油液倒流,并可实现短时间内保压14 .对于液压缸直径大于25cm、压力大于7Mpa的液压系统,通常需要设置()。A.释压回路B.保压回路C.减压回路D.卸荷回路15 .粘度指数高的油，表示该油()oA.粘度较大B.粘度因温度变化而改变较大C.粘度因温度变化而改变较小D.粘度因压力变化而改变较大三、判断题(每题2分，共20分)1 .()构成容积式泵只要有周期性的密封容积变化就可以了。2 .()为消除齿轮泵困油现象，会在齿轮的两端盖板上，偏向压油腔的一侧开卸荷槽。3 .()从原理上讲，液压马达可以当液压泵用，液压泵也可以当作液压马达用。但为了改善吸油性能，其吸油口往往大于压油口，故实际上泵不能当作马达使用。4 .()因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。5 .()串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。6 .()双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。7 .()三位阀常态位各个油口的连通方式称为中位机能。中位机能不同，中位时对系统的控制性能也不相同。8 .()泵的功率损耗接近于零的运转状态，即为泵的卸压。9 .()顺序阀可与单向阀组成平衡阀(也叫单向顺序阀)，在接通外部油路时,两阀并联。而在组合阀的内部，两阀为串联。10 .()液体的体积模量越大，说明其抵抗压缩的能力越小。四、简答题(每题6分，共30分)1 .液压传动系统由哪五部分构成，其作用是什么？答：动力元件，为液压系统提供压力油；执行元件，将液压能转换为机械能输出力和速度；控制元件，控制液压系统中油液的压力、流量和流动方向，保证执行元件完成预期工作；辅助元件，提供必要的条件使系统得以正常的工作和便于监测控制；工作介质，通过其实现运动和动力传递。2 .什么是差动连接？画出油路示意图。答：单杆液压缸两腔都通入压力油的这种油路连接方式称为差动连接。3 .画出两种顺序阀的图形符号，叙述该阀的3种应用举例。答：控制多个执行元件的顺序动作；与单向阀组成平衡阀；控制双泵系统中的大流量泵卸荷。4 .蓄能器的功用有哪些？答：辅助动力源；保压补漏；作应急动力源；吸收系统脉动，缓和液压冲击。5 .结合下图，为系统实现“快进一工进一快退一停止泵卸荷”工作循环填写电磁铁和行程阀的动作顺序表；注意：“+”表示得电，“一”表示失电，“t”表示行程阀抬起，“I”表示行程阀被压下，“”表示动作延续。IYA2YA3YA行程阀快进工进快退停止泵卸荷
