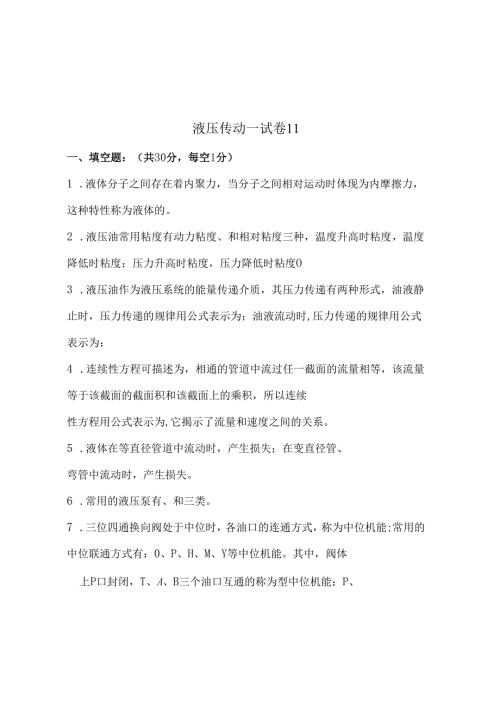

液压传动一试卷11一、填空题：（共30分，每空1分）1 .液体分子之间存在着内聚力，当分子之间相对运动时体现为内摩擦力，这种特性称为液体的。2 .液压油常用粘度有动力粘度、和相对粘度三种，温度升高时粘度，温度降低时粘度；压力升高时粘度，压力降低时粘度O3 .液压油作为液压系统的能量传递介质，其压力传递有两种形式，油液静止时，压力传递的规律用公式表示为；油液流动时,压力传递的规律用公式表示为；4 .连续性方程可描述为，相通的管道中流过任一截面的流量相等，该流量等于该截面的截面积和该截面上的乘积，所以连续性方程用公式表示为,它揭示了流量和速度之间的关系。5 .液体在等直径管道中流动时，产生损失；在变直径管、弯管中流动时，产生损失。6 .常用的液压泵有、和三类。7 .三位四通换向阀处于中位时，各油口的连通方式，称为中位机能;常用的中位联通方式有：0、P、H、M、Y等中位机能。其中，阀体上P口封闭，T、A、B三个油口互通的称为型中位机能；P、A、B口互通，T口封闭的称为型中位机能。8 .液压缸是将液压能转变为机械能，实现直线往复运动的液压元件。液压缸运动速度的大小决定于。其中柱塞缸由于柱塞与缸筒无配合要求，所以它特别适用于行程的场合；活塞缸由于柱塞与缸筒有配合要求，所以它只适用于行程的场合9 .液压控制阀的作用为：通过控制油液的流向、油液的压力和油液的流量，从而控制执行元件的运动方向、动力输出和运动速度，所以按功用不同，液压控制阀可分为控制阀、控制阀和控制阀。10 .常态下，即液压控制阀在不进入工作状态的情况下，减压阀的进、出油口之间常（开/闭），溢流阀的进、出油口之间（开/闭）。11 .压力阀的作用有两种，分别为：一、控制压力；二、根据压力变化，控制油路的通断。能实现压力控制的压力阀为、;根据压力变化实现有路通断控制的压力阀为。12 .流量控制阀的作用为：通过调节阀口面积，控制流量大小，从而控制执行元件速度，其中能实现流量稳定控制的流量阀为；不能实现流量稳定控制的流量阀为O二、判断题：（共10分，每题1分）1 .液压传动系统中，油液作为能量传递的介质，其所传递的是液体内部的压力能。（）2 .液压油作为液压传动系统的工作介质，粘性是其本身固有的特性，粘性会随着环境的温度变化而变化，从而影响液压设备的工作特性，在设备工作过程中粘性会随着温度的升高而降低。（）3 .用压力表测量的压力数值不是相对压力。（）4 .通常情况下，电机转速稳定时，齿轮泵单位时间输出的油液体积稳定，因此齿轮泵一般用作定量泵。（）5 .根据p=FA,当油液受力面积A一定时，油液内部的压力取决于外力的大小。（）6 .在液压回路中，油液流过节流阀、溢流阀都不会产生能量损失。（）7 .相通的管道中流过的液体流量一定时，某一横截面积的大小与该截面上油液的平均流速成反比。（）8 .普通单向阀的工作特征是：正向导通，反向截止，其和节流阀并联使用时，如果油液正向流动时经过节流阀，则反向流动时经过普通单向阀。（）9 .顺序阀的工作过程特点是：当顺序阀进口压力等于或大于其设定压力时，顺序阀进口和出口导通，也可以用来实现背压功能。（）10 .工作油液作用于活塞的推力越大，活塞运动的速度就越快。（）三、简答题：（共30分，每题6分）1 .液压传动系统由哪些部分组成？各部分的作用是什么？2 .何为泵的卸荷？请画出出三种能使泵卸荷的三位换向阀的中位机能？3 .液压泵把油箱的油吸入，然后压入回路的两个必备条件是什么？4 .液压缸按结构分为活塞缸和柱塞缸，请分别画出它们的图形符号？3.请画出直动式溢流阀、外控内泄式顺序阀，先导型减压阀的图形符号？四、计算题：（共10分）图示为汽车自动举升机，右侧为单柱塞液压泵，由电动机带动偏心轮驱动，大活塞用于举升一辆3t重的卡车，汽车举升高度1700mm,举升时间30S,问泵的流量？（单位换算：lmin=l×103m360,=m3/s60五、写出图示符号名称（10分，每题1分）六、分析题：（10分）(1)阀2的名称是,阀4的名称是,阀7的名称是,阀8的名称是,元件9的名称是(2)分析回路，填写电磁铁动作顺序表。(电磁铁通电为“+”，断电为“一”)IYA2YA3YA4YA快速进慢速进快退停止(泵卸荷)
