中国移动通信企业标准《通信用不间断电源-UPS-V1.0.0》-QB-018-2008.docx

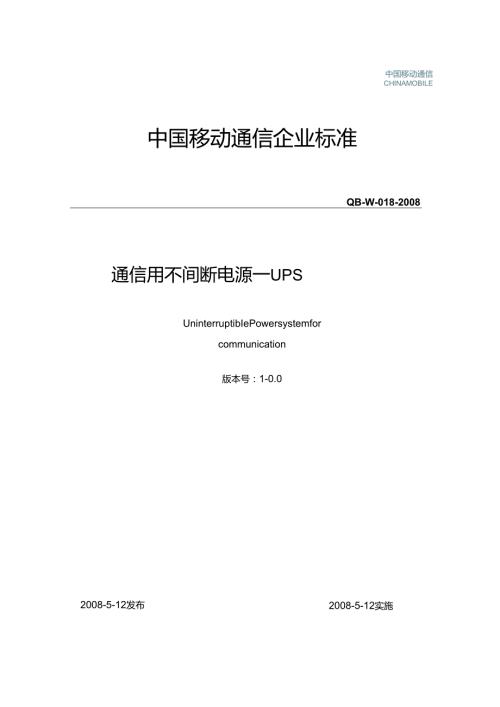

中国移动通信CHINAMOBILE中国移动通信企业标准QB-W-018-2008通信用不间断电源一UPSUninterruptibIePowersystemforcommunication版本号：1-0.02008-5-12实施2008-5-12发布中国移动通信有限公司发布目录.范围12 .规范性引用文件13 .术语、定义和缩略语13.1. 输出动态响应恢复时间13.2. 输出电流峰值系数13.3. 频率是艮踪范围23.4. 频率跟踪速率23.5. 并机输出电流不均衡度23.6. 正常工作方式23.7. 电池逆变工作方式23.8. 旁路工作方式（在线式UPS）24 .UPS系统运行模式介绍34.1. UPS单机系统运行模式34.1.1. UPS单机系统运行模式框图34.1.2. UPS单机系统运行模式组成34.2. UPS串机系统运行模式（新建系统不建议采用）44.2.1. UPS串机系统运行模式框图44.2.2. UPS串机系统运行模式组成44.3. UPS并机运行模式54.3.1. UPS分立旁路并机运行模式框图54.3.2. UPS分立旁路并机运行模式54.3.3. UPS公共旁路并机运行模式框图64.3.4. UPS公共旁路并机运行模式64.3.5. UPS分立旁路与公共旁路并机运行模式适用场合65 .UPS系统供电模式标准75.1. 双总线分布冗余供电模式75.1.1. 系统框图75.1.2. 供电系统配置75.1.3. UPS容量配置和负载率85.1.4. 供电系统适用范围852冗余并机供电模式81.1.1. 系统框图81.1.2. 系统配置81.1.3. UPS容量配置和负载率91.1.4. 供电系统适用范围91.3. 单机供电模式101.3.1. 系统框图101.3.2. 系统配置101.3.3. UPS容量配置和负载率101.3.4. 供电系统适用范围101.4. UPS供电系统的接地型式101.5. UPS系统输出NG电压116. UPS电气和性能指标116.1. 环境要求116.1.1. 正常工作条件116.1.2. 贮存运输环境及机械条件116.2. 外观和结构要求116.3. 电磁兼容性116.4. 安全要求116.5. UPS电气和性能指标126.5.1. 20KVA（含）以下UPS电气和性能指标126.5.2. 20KVA-120KVA（含）UPS输入电气和性能指标136.5.3. 120KVA（含）以上UPS电气和性能指标157. UPS断路器的整定及使用方法177.1. 交流断路器177.2. 直流断路器178. UPS检测188.1. UPS电气指标检测188.1.1. 电气指标检测方法说明图188.1.2. 负载要求188.1.3. 输入电压、谐波电压、电流、谐波电流检测188.1.4. 输入功率检测198.1.5. 输入功率因数检测198.1.6. 输出电压、电流检测、视在功率、有功功率检测198.1.7. 输出电压精度检测198.1.8. 输出功率因数检测208.1.9. 整机效率=输出KW/输入KW208.1.10. 输出电压不平衡检测208.1.11. 出电压相位差检测208.1.12. 并机负载均分测试说明图218.1.13. 机电流、功率均分检测218.1.14. 并机环流检测228.2. 检测设备、仪表和数据记录228.3. 关于UPS及部分器件使用寿命与更换周期的规定229. 编制历史22.范围本标准规定了通信用不间断电源设备UPS及其供电系统的技术要求、试验方法，不同安全等级应用模式。用于指导中国移动不间断电源UPS设备选型、系统设计、工程验收、评估系统运行状态、产品质量评估、原有设备更新和系统整改依据，供中国移动内部和厂商共同使用。2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。表2T规范性引用文件1YD/T1095-2000通信用不间断电源一UPS中华人民共和国信息产业部2GB/T2829-1987周期检查技术抽样程序及抽样表（适用于生产过程稳定性的检查）国家质量监督检验检疫总局3GB/T7260.3-2003不间断电源设备（UPS）第3部分确定性能的方法和试验要求国家质量监督检验检疫总局4GB/T14715-93信息技术设备用不间断电源通用技术条件国家质量监督检验检疫总局3. 术语、定义和缩略语下列术语、定义和缩略语适用于本标准：3.1. 输出动态响应恢复时间在输入电压为额定值，输出为线性负载，输出电流由零至额定电流或由额定电流至零突变时，输出电压恢复到输出稳压精度范围内所需要的时间。3.2. 输出电流峰值系数当UPS输出电流中存在着周期性非正弦波电流峰值时，UPS所允许的最大非正弦波电流峰值与输出电流有效值之比）。4. UPS系统运行模式介绍4.1. UPS单机系统运行模式4.1.1. UPS单机系统运行模式框图4.1.2. UPS单机系统运行模式组成IOKVA以上UPS单机应包括整流（充电）器、逆变器、静态旁路、电池系统、维修旁路5个部分。其中整流（充电）器、逆变器、静态旁路、电池系统部分应可以在不中断供电（通过维修旁路供电）的情况下与系统带电部分相隔离，以便于这些部分的维修。UPS内部旁路输入和整流输入有独立的供电接线端子。IOKVA（含）以下UPS单机应包括整流（充电）器、逆变器、静态旁路、电池系统、4个部分。可选购维修旁路，允许整流输入和旁路输入共用一个接线端子。4.2. UPS串机系统运行模式（新建系统不建议采用）4.2.1. UPS串机系统运行模式框图4.2.2. UPS串机系统运行模式组成UPS串机系统运行模式由2台UPS组成，2台UPS可以是不同容量、不同型号。其中UPSI是主机，UPS2是备机，2台UPS连接方式如上图所示。正常工作时2台UPS都应处于正常开机运行状态，负载由主机供电。当主机因故需要退出时可自动或人工转到备机供电，转换过程中无供电间断。当2台UPS容量不同时，小容量UPS应作为主机，大容量UPS作为备机。其中备机输出连接到主机的旁路输入。每台UPS的整流（充电）器、逆变器、静态旁路、电池系统部分应可以在不中断供电（通过维修旁路供电）的情况下与系统带电部分隔离，以便于这些部分的维修。4.3. UPS并机运行模式4.3.1. UPS分立旁路并机运行模式框图外给“人4.3.2. UPS分立旁路并机运行模式参与并机的各台UPS都是完整的单机，且型号、容量相同。参与并机的各台UPS的旁路输入必须是频率和相位随时保持一致的同一路交流馈电。他们的输出通过并机开关或直接并联到一起。正常运行时，各UPS平均承担负载。当其中一台发生故障不能继续工作时，应自动退出并机系统而不影响其他UPS的正常运行供电。在需要对一台UPS进行维修时，这台UPS可以在不中断系统供电的情况下与系统带电部分完全隔离，以便于安全维修。5. UPS系统供电模式标准5.1. 双总线分布冗余供电模式5.1.1. 系统框图5.1.2. 供电系统配置UPS部分由2个相互独立的A、B系统组成，每个系统可以是UPS单机或多机并机配置，也可以一个系统为单机、另一系统为多机并机，但应满足2个系统容量基本相同的要求。中国移动不允许采用超过3台的并机系统。UPS输入开关的上级总输入电缆和总输入断路器的配置需要满足单个系统满载容量或在规定负载率情况下2个系统同时充电时的用电需求，以大的为准。当UPS系统采用并机配置时，他们的旁路输入必须是频率、相位完全相同的同一路交流馈电；各单台UPS的输出必须通过并联开关并联到一起；A、B2个UPS系统应各自设置外部维修旁路，使得在不中断系统供电的情况下单台UPS可以退出系统，并与系统带电部分隔离进行维修。维修完成后，能在不影响负载工作的情况下，完成并机系统的切换试验。最后不间断地切换到正常工作状态，使并机投入运行。各台UPS所有输入、输出电缆、断路器按各UPS单机额定容量的配置要求，以满足冗余备份的安全要求。各UPS系统单个静态开关、总开关、外部维修旁路开关及输出总电缆（或母排）应满足单个系统的最大供电容量。如用电负载存在单电源模块的使用需求，应根据其供电的等级，确定是否加装静态转换开关STS,从2个UPS系统分别取电后输出，作为单电源设备的电源，并考虑配置安装作用于两个UPS系统之间的同步控制器；也可直接仅从一套并机系统取电。三电源模块设备的供电，可采用从2个UPS系统分别取电，其中1个UPS系统取电2路，另1个UPS系统取电1路的供电模式。为了减少和消除双总线系统的关联点，提高系统可靠性，系统中应尽可能少用或不用静态转换开关STS和同步控制器。5.1.3. UPS容量配置和负载率当A、B系统为单机时，每台UPS设计容量为总负载容量的1.25倍。2个UPS系统正常运行时，每台UPS的负载率不超过40%。任意1台UPS系统退出时，另外一台UPS负载率为80%。当A、B系统为并机时，A或B系统UPS容量之和为A与B系统总负载容量的1.25倍。正常运行时，每系统UPS的负载率为40%。一个系统因故退出时，另一个UPS系统的负载率为80%。5.1.4. 供电系统适用范围用于核心网、数据业务中心，计费中心，重点IDC数据机房等。5.2. 冗余并机供电模式5.2.1. 系统框图关越八电授5.2.2. 系统配置UPS系统由2台或3台UPS单机并联组成。所有并联的UPS单机型号和容量相同。各UPS的输出必须通过并联开关并联到一起；UPS并机系统应设置外部维修旁路，各台UPS应容许在不中断系统供电的情况下退出系统，并与系统带电部分隔离，以便于维修；维修完成后，能在不影响负载工作的情况下，完成新并机系统的切换试验。最后不间断地切换到正常工作状态，使并机投入运行。各台UPS的输入、输出电缆和开关应满足单机额定容量的配置要求，以满足冗余备份的安全要求。2台并联：总输入电缆和总输入断路器的配置应满足1台UPS满载和2台UPS充电的容量需求。如可能扩容到三台，按三台并联的模式预留输入开关、输入电缆及输出开关等。3台并联：总输入电缆和总输入断路器的配置应满足2台UPS满载和3台UPS充电的容量需求。所有UPS的旁路输入必须是频率、相位完全相同的同一路交流馈电。各台UPS所有输入、输出电缆、断路器按单机标准配置。各台UPS静态开关、系统输入总开关、系统外部维修旁路开关及输出总电缆（或母排）应满足单个系统的最大供电容量。中国移动不允许采用超过3台的并机系统。5.2.3. UPS容量配置和负载率2台UPS并机：每台UPS设计容量为总负载容量的1.25倍。2台UPS正常运行时，每台UPS的负载率不超过40%。1台UPS退出时，剩余1台UPS的负载率不超过80%。3台UPS并机：每台UPS设计容量为总负载容量的0.625倍。3台UPS正常运行时，每台UPS的负载率不超过53%。1台UPS系统退出时，另外二台UPS的负载率不超过80%。5.2.4. 供电系统适用范围地市级数据中心、重要的办公负荷。5.5. UPS系统输出N-G电压UPS系统输出侧N-G电压比输入侧N-G电压，不得高于IVO6. UPS电气和性能指标6.1. 环境要求6.1.1. 正常工作条件设备应在下述条件下连续工作：环境温度：0+40相对湿度：95%（无凝露）海拔高度：。100O米（若超过IO（X）米可按GB/T3859.2规定降容使用）6.1.2. 贮存运输环境及机械条件温度：-25oC>55oC（不含电池）可承受振动冲击条件:符合GB/T14715-93中5.3.2规定6.2. 外观和结构要求外观：产品表面不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂覆层不应起泡、龟裂和脱落，金属零件不应有锈蚀及其他机械损伤。结构：开关操作方便、灵活可靠。零部件紧固无松动。标识：所有标牌、标记、说明的文字符号清晰端正，并符合有关标准的规定。6.3. 电磁兼容性1传导干扰：传导干扰符合YD/T983-1998中5.1表2"A级TPE电源端口传导骚扰限值”规定，或符合相应国际标准。2电磁辐射干扰：电磁辐射干扰符合YD/T983-1998中5.2表4"A级TPE在IOm测试距离的辐射骚扰限值”规定，或符合相应国际标准。3抗干扰性能：抗干扰性能应符合YD/T983-1998中7.3表9"抗干扰性能最低测试等级和判定准则”的规定，或符合相应国际标准。6.4. 安全要求1绝缘电阻：UPS的输入端、输出端对地施加500V直流电压时，绝缘电阻>2MQ。.拓扑结构与工作方式：双变换在线式1.2 UPS整流技术：UPS采用具有输入功率因数校正的IGBT整流技术或可控硅相控整流技术。1.3 UPS逆变器技术：采用IGBT功率器件及PWM控制技术，允许无变压器逆变技术。1.4 整流器输入电压及输入频率：电压：380V220V-20%+20%,频率：50Hz±10%01.5 输入功率因数：30%负载率：输入功率因数：0.8550%负载率：输入功率因数：0.90100%负载率：UPS输入功率因数：0.95o1.6 输入电流谐波成分：30%负载率：输入电流THDlWl0%50%负载率：输入电流THDlW7%100%负载率：输入电流THDlW5%。1.7 逆变器频率跟踪范围：50Hz±4%可调。1.8 频率跟踪速率：0.5-2Hzs,可调。1.9 输出电压稳压精度：±1%线性稳定负载。1.10 逆变器输出频率：50Hz±0.1HZ（电池逆变工作方式）。1 .11输出波形失真度（L-N）：3%（线性负载），5%（非线性负载）。1.12 输出电压不平衡度：100%负载不平衡时,W3%。1.13 输出电压瞬变范围：交流输入电压额定，负载从0100%。变化时，输出电压变化量小于额定输出电压的±5%。1.14 瞬变响应恢复时间：从输出电压发生阶跃变化时起到恢复到稳压精度范围内时止所需要的时间小于20mso1.15 输出电压相位偏差：平衡线性负载时，三相输出电压相位差W120。+/-3°（三相输出时）。1.16 市电电池切换时间：UPS在市电和电池两种供电状态转换时，UPS输出间断时间OmS1.17 旁路逆变转换时间：由逆变器工作方式转到旁路工作方式或从旁路工作方式转到逆变器工作方式，UPS输出的切换间断时间W2ms。1.18 UPS整机效率（含输入滤波器功耗）：30%负载率：80%50%负载率：85%100%负载率：90%o1.19 输出额定有功功率（KW）：不低于额定容量值（KVA）×0.8o1.20 输出电流峰值系数：3:Io1.21 过载能力：负载110%In,60min负载125%In,IOmin负载150%In,60秒。1.22 噪音：65dB（八）（距离设备1米处）。1.23 串、并机能力：UPS允许串机工作（具有独立的旁路和整流输入接线端子）；UPS具有并机工作能力，并机工作时，各UPS负载电流不平衡度W5%（额定输出电流）。1.24 UPS无电池组正常开机、运行能力：UPS在未接入电池组时，能正常开机，并正常运行。1.25 电池开关自动断开能力：电池开关受UPS控制，可在电池放电终止及紧急情况下自动断开。2 .保护功能2.12 输出短路保护：输出负载短路时，UPS应在提供足够的短路故障清除电流的同时,具有完善的自我保护能力。并且立即自动关闭逆变器，同时发出声光告警。2.13 输出过载保护：输出负载超过UPS额定负载时，发出声光告警；达到或超过过载设定阈值时，正确执行转旁路供电或停止供电的动作。2.14 过温度保护：温度超过规定阀值时，UPS正确执行报警、转旁路供电等动作。2.15 电池电压低报警及保护：UPS具有确切的电池电压低报警点和电池电压低关机点，当电池电压达到该点时，能正确发出声光告警或做出整流（充电）器、逆变器关机动作。2.16 直流电压高、低报警及保护：UPS具有确切的直流电压高、低报警点和关机点，当直流电压达到该点时，能正确发出声光告警或做出整流器、逆变器关机动作。2.17 输出过、欠压报警及保护：UPS具有逆变器输出电压超限报警设定值，当逆变输出达到该值时，发出声光告警并转为旁路方式供电。2.18 风机故障检测：有风机检测功能，当有风机故障时发出报警3 .遥测、遥信性能3.12 RS232或RS485/422标准通信接口：UPS具备RS232或RS485/422标准通信接口，实现对UPS的监控。3.13 干接点接口：UPS具有干接点接口，至少提供UPS正常、不正常2种状态。3.14 遥测：信号至少包括：输入电压、电流、直流电压、充电电流、输出电压、电流、频率、功率。3.15 遥信：信号至少包括：UPS运行状态、电池放电、蓄电池电压低、市电故障、UPS故障。3.16 运行事件记录：UPS具有时间标志的运行事件记录，记录条数不少于500条，事件记录在关机后不被自动清除。4 .电池组管理功能4.12 电池充电电压：UPS充电电压可调整，充电电压满足电池的相关技术要求。4.13 充电电流：具有充电限流功能。4.14 充电能力：UPS标准配置可满足后备4小时电池的充电需求，UPS满载时可用充电功率不低于额定输出容量15%。4.15 4电池后备时间预测：可根据实际负载量预测并显示电池后备时间，误差小于30分钟（4小时内）；或具备对电池电压及剩余容量百分比的显示。）6.5.3.120KVA（含）以上UPS电气和性能指标1 .设备电气性能1.1 拓扑结构与工作方式：双变换在线式。1.2 UPS整流技术：UPS采用具有输入功率因数校正的可控硅相控整流技术或IGBT整流技术。1.3 UPS逆变器技术：采用IGBT功率器件及PWM控制技术。1.4 整流器输入电压及输入频率：电压：380V-15%+15%,频率：50Hz±10%01.5 输入功率因数:30%负载率：输入功率因数：0.8550%负载率：输入功率因数：0.90100%负载率：UPS输入功率因数：0.93o1.6 输入电流谐波成分:30%负载率：输入电流THDlWI2%50%负载率：输入电流THDlW7%100%负载率：输入电流THDlW5%。1.7 逆变器频率跟踪范围:50Hz±4%可调。1.8 频率星艮踪速率O5-2Hzs,可调。1.9 输出电压稳压精度：土1%线性稳定负载。1.10 逆变器输出频率:50HZ土0.1HZ（电池逆变工作方式）。2 .11输出波形失真度（L-N）:W3%（线性负载），5%（非线性负载）。2.1 输出电压不平衡度100%负载不平衡时,W3%。2.2 输出电压瞬变范围：交流输入电压额定，负载从0100%0变化时，输出电压变化量小于额定输出电压的±5%。2.3 瞬变响应恢复时间：从输出电压发生阶跃变化时起到恢复到稳压精度范围内时止所需要的时间小于20ms。2.4 输出电压相位偏差：平衡线性负载时，三相输出电压相位差W120。+/-3oo2.5 市电电池切换时间：UPS在市电和电池两种供电状态转换时，UPS输出间断时间Omso2.6 旁路逆变转换时间：由逆变器工作方式转到旁路工作方式或从旁路工作方式转到逆变器工作方式，UPS输出的切换间断时间W2ms。2.7 UPS整机效率（含滤波器功耗）：30%负载率：80%50%负载率：88%100%负载率：92%02.8 输出额定有功功率（KW）：不低于额定容量值（KVA）×0.8o2.9 输出电流峰值系数：3:Io2.10 过载能力：110%In,60min125%In,IOmin150%In,60秒。2.11 噪音：72dB（八）（距离设备1米处）。2.12 串、并机能力：UPS允许串机工作（具有独立的旁路和整流输入接线端子）；UPS具有并机工作能力，并机工作时，各UPS负载电流不平衡度W5%（额定输出电流）。2.13 UPS无电池组正常开机、运行能力：UPS在未接入电池组时，能正常开机，并正常运行。2.14 电池开关自动断开能力：电池开关受UPS控制，可在电池放电终止及紧急情况下自动分断。3 .保护功能3.1 输出短路保护：输出负载短路时，UPS应在提供足够的短路故障清除电流的同时,具有完善的自我保护能力。并且立即自动关闭逆变器，同时发出声光告警。3.2 输出过载保护：输出负载超过UPS额定负载时，发出声光告警；达到或超过过载设定阈值时，正确执行转旁路供电或停止供电的动作。3.3 过温度保护：温度超过规定阀值时，UPS正确执行报警、转旁路供电等动作。3.4 风机故障检测：有风机检测功能，当有风机故障时发出报警。3.5 电池电压高、低报警及保护：UPS具有确切的电池电压高、低报警点和电池电压高、低关机点，当电池电压达到该点时，能正确发出声光告警或做出整流（充电）器、逆变器关机动作。3.6 直流电压高、低报警及保护：UPS具有确切的直流电压高、低报警点和关机点，当直流电压达到该点时，能正确发出声光告警或做出整流器、逆变器关机动作。3.7 输出过、欠压报警及保护：UPS具有逆变器输出电压超限报警设定值，当逆变输出达到该值时，发出声光告警并转为旁路方式供电。3.8 UPS开关状态检测：UPS对UPS内部各开关的状态有检测和提示。3.9 输入电压相序检测、提示、保护：具有UPS输入相序错误检测，出现输入相序错误时可做出提示，并有相应保护措施。4 .遥测、遥信性能4.1 RS232或RS485/422标准通信接口：UPS具备RS232或RS485/422标准通信接口，实现对UPS的监控。4.2 干接点接口：UPS具有干接点接口，至少提供UPS正常、不正常2种状态。4.3 遥测：信号至少包括：输入电压、电流、直流电压、充电电流、输出电压、电流、频率、功率。4.4 遥信：信号至少包括：UPS运行状态、电池放电、蓄电池电压低、市电故障、UPS故障。4.5 运行事件记录：UPS具有时间标志的运行事件记录，记录条数不少于500条，事件记录在关机后不被自动清除。5 .电池组管理功能5.1 电池充电电压：UPS充电电压可调整，充电电压满足与电池的相关技术要求。5.2 充电电流：具有充电限流功能，限流值可调。5.3 充电能力：UPS标准配置可满足后备4小时电池的充电需求，UPS满载时可用充电功率不低于额定容量15%。5.4 电池后备时间预测：可根据实际负载量预测并显示电池后备时间，误差小于30分钟（4小时内）；或具备对电池电压及剩余容量百分比的显示。）5.5 电池开关误操作控制：在禁止闭合电池开关时，UPS可控制电池开关，使之不能错误地被闭合。7. UPS断路器的整定及使用方法7.1. 交流断路器交流断路器可以采用热磁式、电子式。断路器分断能力要求大于等于35KA。输入断路器过负荷保护电流值按照UPS最大额定输入电流值（含充电电流）设定。输入断路器短路保护值整定线路最大短路电流承载能力。输出断路器的过负荷保护电流值按照UPS额定输出电流设定。输出断路器短路保护值整定线路最大短路（近端短路）电流承载能力。7.2. 直流断路器直流断路器耐压值必须高于UPS内可能出现的直流最高电压。直流断路器的过流值整定倍数为1。交流断路器在作为直流断路器使用时，要求负极电缆2次穿过断路器分断点，即将3极断路器的一极分断点与另一极串接后，作为断路器的一极使用，以增强分断能力。8. UPS检测中国移动公司根据实际场地条件，UPS实际负载状态，实际测试设备条件以及其他相关条件制定以下UPS测试内容和测试方法。目的在于对已经投入运行和准备投入运行的UPS设备做最基本的分析，发现明显问题，并作为系统整改和再次进行选型的参考依据。8.1. UPS电气指标检测8.1.1. 电气指标检测方法说明图输入配电8.1.2. 负载要求UPS三相负载性质、大小基本相同，误差不大于5%。8.1.3. 输入电压、谐波电压、电流、谐波电流检测测量位置：如图7.1.1所示检测方法：直接从测量仪表中读取参考数值：项目参考值电压(有效值V)380(220)±10%谐波电压（THDU）4%（L-N）电流（有效值）无（据实记录）谐波电流（THDI）见不同容量、不同负载率时UPS技术参数要求8.1.4. 输入功率检测测量位置：如图8.1.1所示检测方法：单相功率直接从测量仪表中读取，三相功率取3相功率的代数和参考数值：项目参考值视在功率无（据实记录）有功功率无（据实记录）8.1.5. 输入功率因数检测测量位置：如图8.1.1所示检测方法：根据8.1.4记录计算输入功率因数PF=（KWA+KWB+KWC）/（KVAA+KVAB+KVAC）或Min（RFA,PFB9PFC）PF=KWA/KVAA参考数值：见不同容量、不同负载率时UPS技术参数要求8.1.6. 输出电压、电流检测、视在功率、有功功率检测测量位置：如图8.1.1所示参考数值：项目电压（有效值V）谐波电压（THDU）电流（有效值A）视在功率有功功率检测方法：直接从表中读取，单相功率直接从表中读取，三相功率取3相功率代数和参考值见不同容量、不同负载率时UPS技术参数要求见不同容量、不同负载率时UPS技术参数要求无（据实记录）无（据实记录）无（据实记录）8.1.7. 输出电压精度检测测量位置：如图8.1.1所示检测方法：根据8.1.6记录，找出与额定输出电压差值最大的1相电压并求出其与额定电压的差值U计算电压精度=UZVUe×100%Ue额定输出电压参考数值：见不同容量UPS技术参数要求8.1.8. 输出功率因数检测测量位置：如图8.1.1所示检测方法：根据8.1.6记录计算输出功率因数PF=(KWA+KWB+KWC)/(KVAA+KVAB+KVAC)或Min(RFA,PFB5PFC)PF=KWA/KVAA参考数值：无(据实记录)8.1.9. 整机效率=输出KW/输入KW测量位置：如图8.1.1所示检测方法：根据8.1.4、8.1.6记录计算整机效率=输出KW(单相或3相)/输入KW(单相或3相)参考数值：见不同容量、不同负载率时UPS技术参数要求提示：注意扣除蓄电池充电功率对UPS输入功率的影响8110.输出电压不平衡检测参考YD/T10952000标准作图计算或电能质量测量仪直接读取。参考数值：见不同容量UPS技术参数要求811L输出电压相位差检测参考YD/T1095-2000标准，采用双踪示波器测量读取。参考数值：见不同容量UPS技术参数要求8.1.12. 并机负载均分测试说明图8.1.13. 并机电流、功率均分检测测量位置：如图8.1.12所示检测方法：据实记录各UPS输出电流、视在功率、有功功率以及负载电流、视在功率、有功功率电流不均衡度计算：找出各UPS3相电流中与该相平均负载电流差值最大的1相电流，并求出其与平均负载电流Io的差值I=IImax(min)-IoI计算电流不均分度=I4Io×100%负载不均衡度计算：分别求出各台UPS3相输出功率之和KWl、KVAlKWl=KWA+KWB+KWCKVAl=KVAA+KVAB+KVAC求出3相负载功率之和KWo、KVAoKWO=KWAO+KWBO+KWCOKVAO=KVAAO+KVABO+KVACO分别找出各台UPS3相输出功率中与负载平均功率的最大差值aKWl和KVA1有功功率不均衡度=ZKW1(KW0N)×100%NUPS并机台数视在功率不均衡度=4KVA1(KVAON)X100%NUPS并机台数参考数值：见UPS技术参数要求8.1.14. 并机环流检测测量位置：如图8.1.12所示测量方法：使并机输出为空载，记录各UPS输出各相电流，其中最大电流确定为环流值参考数值：小于5A。8.2. 检测设备、仪表和数据记录设备仪表：负载箱或者实际负载、电能质量分析仪、谐波分析仪、数字表、交直流钳表、示波器等。输入电压不稳定、测量数据采集时间的不一致等原因会导致各项测量数据有一定偏差，但也要求据实记录各测量数据。8.3. 关于UPS及部分器件使用寿命与更换周期的规定UPS厂家对直流滤波电解电容必须保障6年的使用可靠使用，6年后进行更换，要求日常维护目测，如电容防爆阀开裂，外表鼓胀或漏液，应立即更换。日常维护应定期用点温计测试电容温度，与历史记录进行对比，用示波器测试纹波电压。如参数波动较大，应与供应商联系决定是否更换。输出交流滤波电容保障6年的可靠使用，6年后强制更换，每3年对电容量和耐压值进行1次检测.要求日常维护目测，如电容防爆阀开裂，外表鼓胀或漏液，应立即更换。日常维护应定期用点温计测试电容温度，与历史记录进行对比。如参数波动较大，应与供应商联系决定是否更换。如供应商无特殊说明，风扇应保证工作5年，日常维护应检查风扇转速和嗓音，异常时应立即更换，5年后建议更换。单台UPS的电池要求是同一批次的，不允许新旧混和使用。UPS整机报废标准：集团公司设备管理办法规定折旧年限为7年，超过7年运转良好的可以继续使用，使用时间满10年的且带有通信业务的UPS要求必须进行报废。特殊情况下，对未到使用年限，但不满足使用要求的UPS,也可经省级主管批准提前报废。9.编制历史版本号更新时间主要内容或重大修改1.0.02008-4-281.0.0版本
