机械制图第一视角与第三视角入门.doc

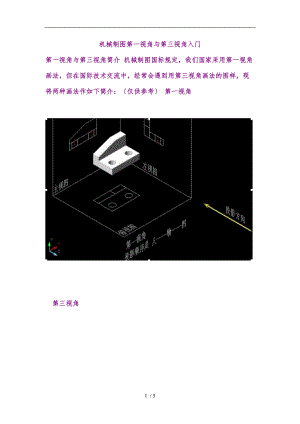

机械制图第一视角与第三视角入门第一视角与第三视角简介 机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：仅供参考 第一视角     第三视角      在地一般用的都是第一角画法。          使用第一角投影的国家有- 中国 德国 法国 前联 使用第三角投影的国家有- 美国 英国 日本 等我国GB和ISO标准一般用第一角法，美国，日本，地区等习惯用第三角法。第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此一样 .第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)  在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)  第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第角、第角、第角，如附图所示。第一角画法是将机件置于第角，使机件处于观察者与投影面之间即保持人物面的位置关系而得到正投影的方法。我们以前讨论的投影画法都是第遗教画法。 第三角画法是将机件置于第角，使投影面处于观察者与机件之间即保持人面物的位置关系而得到正投影的方法，如下图。从图可以看出，这种画法是把投影面假想成透明的来处理的。顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面水平面上。前视图是从机件的前方往后看所 得的视图，把所得的视图就画在机件前方的投影面正平面上。如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。四分角的旋转方法 ，V面不动，H面的前半局部向下旋转与V面下半局部重合，H面的后面局部向上旋转与V面的上半局部重合。下面是个小例子，希望可以讲的清楚些   同一个零件，主视图也一样，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了。5 / 5
