单位工程施工组织设计.ppt

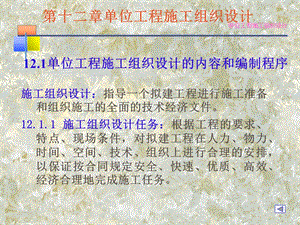

施工组织设计：指导一个拟建工程进行施工准备和组织施工的全面的技术经济文件。12.1.1 施工组织设计任务：根据工程的要求、特点、现场条件，对拟建工程在人力、物力、时间、空间、技术、组织上进行合理的安排，以保证按合同规定安全、快速、优质、高效、经济合理地完成施工任务。,第十二章单位工程施工组织设计,12.1单位工程施工组织设计的内容和编制程序,12.1.2施工组织设计的分类：,根据工程施工组织的设计阶段的不同，工程施工组织设计可划分为两类：投标前编制的施工组织设计（简称“标前设计”）；签订工程承包合同后编制的施工组织设计（简称“标后设计”）。,按施工组织设计的工程对象分类 施工组织总设计-以建设项目或建筑群为对象；单位工程施工组织设计-以单位工程为对象；分部分项工程作业设计-以重要的、复杂的、新工艺、新技术的分部分项工程或季节性施工为对象。,12.1.3施工组织设计的内容：工程概况；施工部署及施工方案；施工进度计划；施工平面图；各种资源需要量计划；各种技术经济措施及指标。,12.1.3工程施工组织设计的编制原则和程序,编制原则（1）严格遵守工期定额和合同规定的工程 竣工及交付使用期限。（2）合理安排施工程序与顺序。编制程序教材346图16.1,12.1.5 工程施工组织设计的编制依据,计划文件，包括国家批准的基本建设计划文件、单位工程项目一览表。设计文件，包括批准的初步设计或技术设计、设计说明书、总概算或修正总概算、可行性研究报告。合同文件，即施工单位与建设单位签订的工程承包合同。建设地区的调查资料，包括气象、地形、地质和其他地区性条件等。定额、规范、建设政策法令、类似工程项目建设的经验资料等。,12.2.1工程概况,编制依据主管部门的批示文件及有关要求经会审过的施工图纸、施工合同 等施工组织总设计工程预算文件及有关定额国家的有关规定和标准工程的自然条件工程的技术经济条件,12.2施工方案,建设概况:工程的名称、性质、用途、总面积、总造价、开竣工日期及总工期、建设、设计、施工单位、工程的质量要求等。,3.设计概况,（1）建筑设计：总的长、宽、高、层数、面积、平面形状、使用功能，主要装饰材料的施工方法及质量要求，门窗材料，屋面防水的做法及消防、空调、环保等。（2）结构设计：结构体系及类型，基础，柱，梁、板，墙的结构类型、材料、施工要求等。,4.施工条件：（1）自然条件（2）其他技术经济条件5.工程特点分析：通过对上述各项的分析、明确工程的重点，抓住关键问题，合理选择施工方案。,12.2.2施工部署及施工方案,施工流向的确定：单层建筑：平面上的施工流向 多层建筑：除确定平面上的施工流向外，还应确定其层或单元在竖向上的施工流向（关键在装修工程）,确定施工流向应考虑的因素：,车间的生产工艺过程是确定施工流向的关键因素，影响其他工段试车投产的工段应先施工；建设单位对生产或使用要求在先的部位应先施工；技术复杂、工期长的部位应先施工有高低层或高低跨并列时，应先从并列处开始，基础埋深不同时先深后浅。,确定施工程序:,单位工程的施工程序：“先地下，后地上”“先主体，后维护”“先土建，后设备”“先结构，后装饰”,确定施工程序:,设备基础与厂房基础之间的施工程序：封闭式施工程序：厂房柱基础先施工，设备基础后施工。适用：设备基础不大时冬季雨季施工时。开敞式施工程序：厂房柱基础和设备基 础同时施工 适用：设备基础较大，较深时厂房所在地 点土质不佳时。,设备安装与土建工程的施工程序：封闭式施工：A.一般厂房-主体结构完成之后进行设 备安装。B.精密设备厂房-装饰工程完成之后进 行设备安装。,C.封闭式施工的优点：,第一:土建施工时，工作面不受影响,有利于构件就地预制，拼装，起重机械开行路线选择自由度很大。第二:设备基础在室内施工，不受气候影响。第三:厂房的桥式吊车可以设备基础施及设备安装运输服务。,D.封闭式施工的缺点：,第一:部分柱基础回填后要重新挖填,运 输道路要重新铺设，出现重复工作。第二:设备基础挖土难以利用机械操作。第三:土质不佳时，设备基础挖土可能影 响柱基的稳定，可能要增加加固措施 费。第四:不能提前为设备安装提供工作面，形成土建与设备安装的依次作业，工 期较长。,敞开式施工：A.重型厂房-先安装工艺设备后建造厂房。B.优、缺点：与封闭式施工相反。,12.2.3 施工段的划分12.2.4 施工方法和施工机械的选择,施工方法的选择：土石方工程：是否采用机械,开挖方法放坡要求，石方的爆破方法选择及所需机具、材料，排水方法及所需设备，土石方的平衡调配等。,混凝土及钢筋混凝土工程：模板类型及支摸板方法，隔离剂的选用，钢筋加工，运输和安装方法，混凝土的搅拌和运输方法，混凝土的浇筑顺序，施工缝的位置，分层高度，工作班次，振捣方法和养护制度等。,结构吊装工程：根据选用的机械设备确定吊装方法。安装吊装顺序，机械位置、行驶路线，构件的制作，拼装方法，场地、构件的运输、装卸、堆放方法，所需机具，设备型号数量和对运输道路的要求等。,现场垂直、水平运输：确定垂直运输量，运输方式，运输设施的位置及服务范围；确定水平运输方式、设备的型号及数量，配套使用的工具设备，地面和楼层上的水平运输路线;脚手架的选择及搭建方式。,装饰工程:包括室内装修，室外装修，门窗安装，木装修，油漆、玻璃等。确定采用机械化、工厂化施工方法及 机械设备，确定工艺流程和劳动组织，组织流水施工，确定装修材料逐层配堆 放的数量和平面布置。,特殊项目：包括新结构、新工艺、新技术、新材料、高耸、大跨、重型构件，深基和软基地基项目等。应选择施工方法，阐明工艺流程，技术要求，劳动组织，质量安全注意事项，施工进度，材料，构件和机械设备需用量等。,12.2.5 施工顺序,多层砖混结构：基础工程：地下障碍物、洞穴、软弱地基的处理挖土垫层砌砖基础防潮层回填土,注意：（1）工期较紧，应在雨季到来之前完工。（2）挖土时可预留10cm20cm不挖，以免 扰动地基土。（3）挖土与垫层之间应搭接紧凑。（4）各种管沟的挖土及管道铺设等工程尽 可能一基础施工配合，平行搭接施工。,主体工程：砌墙（搭脚手架）安门窗框安过梁现场浇圈梁等安预制摸板楼梯注意：砌墙和安楼板是主导工序；主体工程施工时，尽量组织流水施工。,屋面工程：找平层隔气层保温层找平层防水层 保护层 注意：砌墙和安楼板是主导工序 主体工程施工时，尽量组织流水施工。,装饰工程：室内装饰工程：自上而下、自下而、自中而下，再自上而中 室外装饰工程：自上而下 室内装饰工程：地面天棚墙面 天棚墙面地面,注意：底层地面多在各层天棚、墙 面、地面完成后进行。楼梯和过道多在整个抹灰之 后进行。,12.2.6装配式单层工业厂房：,基础工程：挖基础工程：挖基坑垫层绑扎钢筋支基摸板浇基础混凝土回填土 挖土：人工开挖 机械开挖,预制工程：现场预制 构件厂预制 支摸板钢筋及预埋件浇混凝土养护预应力筋的张拉锚固灌浆 注意：先安装的先预制 预应力屋架可先预制 构件的现场预制应满足 安装及起重机开行的要求。,结构安装工程：分件吊装法 综合吊装法抗风柱吊装：先吊装一端的抗风柱，再吊装厂房主体结构，最后吊装另一端抗风柱。先吊装厂房主体结构，再吊装抗风柱。,墙体砌筑（搭脚手架）围护工程：安门窗 屋面工程,天棚 墙面 装饰工程 地面 粉刷 油漆 玻璃,11.3 施工进度计划与资源需要量计划,施工进度计划是控制工程施工进度和工程竣工期限等各项施工活动的计划，同时又是编制各种资源需要量计划的依据。单位工程施工进度计划的编制步骤如下图。,12.3.1 单位工程施工进度计划的编制步骤,收集原始资料,确定施工过程、计算工程,计算需要劳动量和机械台班数,确定各施工过程工作延续时间,编制施工进度计,编制资源需要量计划,检查工期、劳动力及物质均衡满足否,绘制施工进度计划,是,否,1.划分施工过程。2.计算工程量（分层、分段计算，单位与定额一致）3.计算劳动量（工日或台班）4.确定各施工过程的施工天数5.编制施工进度计划的初始方案6.检查与调整方案，编制正式的进度计划。,12.4单位工程施工平面图（绘制比例1：2001：500）,12.4.1 设计的依据1.建筑结构设计和施工组织所依据的 拟建工程的原始资料（自然条件、技经济条件的有关资料）2.建筑设计资料（建筑总平面图，地下管网图、土方调配图等）3.施工资料（进度计划，施工方案、材料及构件等的需要量计划）,12.4.2 设计内容,1.施工现场内已建和拟建的、地上和地下的一切建筑物、构筑物及其他设施（道路、管线等）。2.测量放线标桩位置、地形等高线、永久水准点及土方取弃场地等。,12.4.2 设计内容,垂直运输机械的位置、轨道、混凝土和砂浆站的位置。为施工服务的一切生产、生活用临时设施（加工车间，仓库，堆场、办公室、宿舍、食堂、门卫、围墙、临时的水电气管线、一切安全和消防设施的位置）,12.4.3 设计原则,1.在保证施工的前提下，现场布置尽量紧凑，以节约土地。2.在合理布置道路，机械及临时设施的位置，使得运距最短，以减少或避免二次搬运3.临时设施够用为度，尽量减少临时设施的费用。临时设施的布置应尽量方便生产和生活。4.符合环保、安全、消防要求。,12.4.4 设计步骤,1.确定垂直运输机械的位置。轨行式（1）塔式起重机的布置：固定式 附着式 内爬式,单侧布置,双侧布置,跨内单行布置,跨内环行布置,塔式起重机的服务范围,塔吊井架配合示意图,（2）井架、龙门架的布置,布置原则：充分发挥起重机的能力，使地面和楼面的水平运距最小。,要 求：当建筑物各部位高度相同时，应布置在施工段的分界线附近。当建筑物各部位高度不同时，应布置在分界线较高部位的一侧。应布置在窗口处、外脚手架以外5-6米处，且卷扬机的距离应大于等于建筑物的高度。,2.确定搅拌站、仓库、堆场、加 工车间的位置,原则：尽量靠近使用地点，或在起重机服务范围以内，并考虑到运输装卸料方便。,3.布置运输道路,要求：尽量布置成环行道路，路宽大于等于3.5米，主干道宽大于等于6米。,4.临时设施的布置,原则：有利于生产，方便生活，安全防火要求：加工车间宜布置在建筑物四周稍远的位置，且有一定的材料，成品的堆放场地。办公室应靠近施工现场，设在工地入口处，将生产及生活区尽 量分开。沥青锅、淋灰池等应放在下风向。,5.水电管网布置,临时给水管可埋在地下，也可铺设在 地上，力求使总管长度最短。供水管网应按防火要求布置室外消防栓；消防栓应沿道路设置，距道路小于等于2米；距离建筑物外墙不小于5 米，也不大于25米；消防栓的间距不 超过120米；周围3米以内不得堆放材料。,5.水电管网布置,（3）现场设排水沟，及时修通永久性下水道。（4）架空配电线与建筑物水平距离大于等于10米，与地面距离大于等于6米。,12.4.5 单位工程施工平面图的评价指标,1.施工用地面积及施工占地面积系数 施工占地面积（平方米）100 建筑面积（平方米）,12.4.5单位工程施工平面图的评价指标,2.施工场地利用率：施工设施占用面积（平方米）100 施工用地面积（平方米）,12.4.5单位工程施工平面图的评价指标,3.临时设施投资率：临时设施费用总和（元）100 工程总造价（元）,12.4.6 各项资源计划：,1.劳动力需用量计划,2.施工机具需用量计划：,3.材料、预制构件需用量计划：,4.施工准备工作计划：5.工程运输计划：6.门窗预制计划：,12.4.7 各项技术经济措施及指标：,（）.各项技术经济措施 应在严格执行施工验收规范、检验标准和操作规程的前提下，针对施工工程的特点，制定下述 措施。,1.技术措施,对新材料、新结构、新工艺和新技术的应用，对高耸、大跨和重型构件以及深基础、设备基础、水下和软弱地基项目，应编制相应的技术措施。,技术措施的内容：,（1）需要表明的平面、剖面示意图以及工 程量一览表。（2）施工方法的特殊要求和工艺流程。（3）水下及冬、雨期施工措施。（4）技术要求和质量安全的技术措施。（5）材料、构件和机具的特点、使用方法 及需用量。,质量措施：,保证质量的措施，可以从下述几方面来考虑：（1）确保定位放线，标高等测量准确无误 的措施。（2）确保地基承载能力及各种基础、地下 结构施工质量的措施。（3）确保主体结构中关键部位施工质量的 措施。（4）确保屋面、装饰工程施工质量的措施。（5）保证质量的组织措施（如人员培训、编制工艺卡及质量检查验收制度。,安全措施：,保证安全的措施，可以从下述几方面来考虑：（1）保证土石方边坡稳定的措施。（2）脚手架、吊篮和安全网的设置及 各类洞口防止人员坠落的措施。（3）外用电梯、井架及塔吊等垂直运 输的拉结要求和倒塌措施。,（5）易燃易爆有毒作业场所的防火、防盗和防毒措施。（6）季节性安全措施，如雨期的防洪、防雨，夏期的防暑降温，冬期的防滑、防火等措施。（7）现场周围通行道路及居民保护隔离措施。（8）保证安全的施工组织措施，如安全宣传、教育及检查制度等。,4.降低成本的措施：,应根据工程情况，按分部 分项工程逐 项相应的节约措施，计算有关技术经济指标，分别列 出节约工料数量与金额数字，以 便衡量降低成本的效果。,其内容包括：,（1）合理进行土石方平衡，以节约土石方运输及人工费。（2）综合利用吊装机械，减少吊装次数，以节约台班费。（3）提高模板精度，采用整装整拆，加速模板周转以节约木材和钢材。,（4）混凝土、砂浆中掺合料（粉煤灰等），以节约水泥。（5）采用先进钢筋焊接技术（如气压焊），以节约钢筋。（6）构件及半成品采用预制拼装的方法，以节约人工费、机械费等。,5.现场文明施工措施：文明施工或场容管理措施一般包括以下内容：,（1）施工现场的围栏与标牌设置，出入口交通安全，道路畅通，场地平整，安全与消防设施齐全。（2）临时设施的规划与搭设，办公室、更衣室、食堂、厕所的安排与环境卫生。,（3）各种材料、半成品、构件的堆放与管理。（4）散碎材料、施工垃圾的运输及防止环境污染。（5）成品保护及施工机械保养。,(二）各项技术经济指标：,1.总工期指标 自开工之日到竣工之日的全部日历天数。2.提前时间 提前时间合同要求工期计划工期3.节约时间 节约时间定额工期计划工期,4.单方用工：总用工数（工日）单方用工 建筑面积（平方米）5.工日节约率：总工日节约率 施工预算用工数（工日）计划工数（工日）100 施工预算用工数（工日）,6.建安工人产值：建安工人产值 计划施工工程工作量 进度计划日期每日平均人数（工日）7.劳动力不均衡系数：高锋人数劳动力不均衡系数 平均人数,工程的质量等级：主要通过质量保证措施实现，可分别对单位工程、分部分项 工程进行确定。9.主要材料节约指标：可分别计算主要材料节约量、主 要材料节约额和主要材料节约率。,主要材料节约量预算用量施工组织设计计划用量主要材料节约率 主要材料节计划约额（元）100 主要材料预算金额（元）,10.大型机械耗用台班数及费用：大型机械耗用台班数 耗用总台班数（台班）建筑面积（平方米）单方大型机械费 计划大型机械台班费（元）建筑面积（平方米）,11.降低成本指标：降低成本额预算成本施工组织设计计划成本降低成本率 降低成本额（元）100 预算成本（元）,
