变电站综合自动化配置.ppt

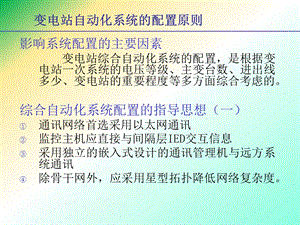

变电站自动化系统的配置原则,影响系统配置的主要因素 变电站综合自动化系统的配置，是根据变电站一次系统的电压等级、主变台数、进出线多少、变电站的重要程度等多方面综合考虑的。综合自动化系统配置的指导思想（一）通讯网络首选采用以太网通讯监控主机应直接与间隔层IED交互信息采用独立的嵌入式设计的通讯管理机与远方系统通讯除骨干网外，应采用星型拓扑降低网络复杂度。,变电站自动化系统的配置原则,综合自动化系统配置的指导思想（二）IED采用面向电气间隔配置，且应提升IED集成度以简化接线。同一站采用同一系列的产品以降低系统的调试维护工作量。（减少多方协调）暂不实施IEC61850标准时，站内设备推荐使用IEC103协议。单主机系统采用Windows或Linux操作系统（简单），多机系统采用UNIX操作系统（可靠），历史数据库应采用商用数据库（开放）。监控系统的监控软件除能实现常规SCADA功能外，还应能实现站内保护设备故障信息显示和分析。（功能集成，很强的实用性）,变电站自动化系统间隔层设备配置原则根据电力系统微机继电保护技术导则，对使用3-35kV微机保护装置宜采用保护、测量、控制、通讯为一体的四合一单元；高压变电所的自动化系统，因保护配置复杂及安全性的要求，保护与监控必须分离。据此，宜采取如下配置：电压等级为35kV/10kV/6kV的间隔层，宜选用保护测控综合装置，并安装于开关柜上。电压等级为110kV线路、主变压器保护监控宜组屏安装于中控室或保护室内。电压等级220kV及以上的电力设备，保护监控应独立配置；并组屏安装于中控室或保护室内。,2.4变电站自动化系统的配置原则,2.4变电站自动化系统的典型配置,2.4变电站自动化系统的典型配置,典型变电站配置举例：某110KV降压变电站，设置两台110/10KV变压器，110KV侧采用内桥接线，10KV侧采用单母线分段，每段母线配一组双Y接线电容器和一组消弧变。基本思想：采用分层分布的综合自动化系统，将110KV间隔相关二次设备、主变相关二次设备、公用二次设备、网络设备及通信管理机集中组屏，布置在中控室内，其余设备则就地安装在高压柜中。,2.4变电站自动化系统的典型配置,一、主控室布置：后台计算机系统配置PC机或工控机、打印机、音响各一套，安装监控系统软件，完成变电站当地监控、自动控制、故障分析、设备维护等功能。第一面屏：110KV线路屏配置两台测控装置（含110KV线路操作箱）、一台备自投装置（含桥开关操作箱），两测控装置各完成一条进线的测控，备自投装置完成进线互投、桥开关自投以及桥开关自身的保护测控。,2.4变电站自动化系统的典型配置,第二、三面屏：变压器保护测控屏每台主变配置一套主变测控装置，另外独立配置变压器主保护、后备保护和非电量保护。主变测控装置同时完成档位和温度采集，以及档位调节和接地刀的遥控）第四面屏：公共信息屏配置一台通信管理机、一台公共测控装置、一台GPS装置、一台逆变电源，一台网络交换机。通讯管理机完成于远方系统的信息交互，公共测控装置完成直流屏、交流屏、火灾、保安等设备的信号采集。GPS以IRIG-B码完成全站IED设备的对时，以网络或串行通信完成监控主机的对时。网络交换机，完成站控层设备的通讯。,2.4变电站自动化系统的典型配置,二、10KV高压室布置10KV出线间隔（16套）16套馈线保护测控一体化装置，就地安装在开关柜上，完成相关的保护、测控、录波、远传等功能10KV电容器间隔（2套）2套电容器保护测控一体化装置，就地安装在开关柜上，除完成常规的保护、测控、录波、远传等功能外，每套还需实现完成两路零序过压保护。10KV消弧接地间隔（2套）2套接地变保护测控一体化装置，就地安装在接地柜上，除完成常规的保护、测控、录波、远传等功能外，还需提供消弧消谐功能。,2.4变电站自动化系统的典型配置,10KV PT间隔（2套）2套PT测控装置，就地安装在PT柜上，除完成常规测控和电压谐波、母线绝缘监视、PT自动并列等功能。10KV分段间隔（1套）1套备用电源自投及分段保护测控一体化装置，就地安装在母联柜上，实现分段自投、分段开关的保护测控等功能。间隔层网络交换机16口两套，布置在引线柜，完成10KV两段母线各间隔的通讯集成。,
