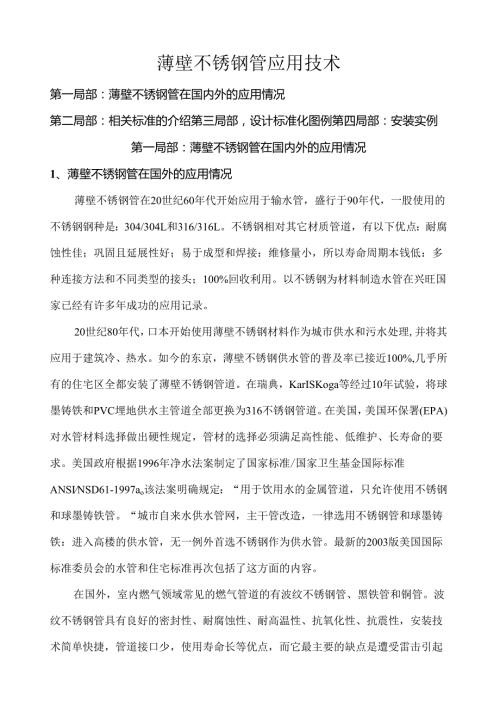

薄壁不锈钢管应用技术.docx

薄壁不锈钢管应用技术第一局部：薄壁不锈钢管在国内外的应用情况第二局部：相关标准的介绍第三局部，设计标准化图例第四局部：安装实例第一局部：薄壁不锈钢管在国内外的应用情况1、薄壁不锈钢管在国外的应用情况薄壁不锈钢管在20世纪60年代开始应用于输水管，盛行于90年代，一股使用的不锈钢钢种是：304/304L和316/316L。不锈钢相对其它材质管道，有以下优点：耐腐蚀性佳；巩固且延展性好；易于成型和焊接：维修量小，所以寿命周期本钱低：多种连接方法和不同类型的接头；100%回收利用。以不锈钢为材料制造水管在兴旺国家已经有许多年成功的应用记录。20世纪80年代，口本开始使用薄壁不锈钢材料作为城市供水和污水处理,并将其应用于建筑冷、热水。如今的东京，薄壁不锈钢供水管的普及率已接近100%,几乎所有的住宅区全都安装了薄壁不锈钢管道。在瑞典，KarISKoga等经过10年试验，将球墨铸铁和PVC埋地供水主管道全部更换为316不锈钢管道。在美国，美国环保署(EPA)对水管材料选择做出硬性规定，管材的选择必须满足高性能、低维护、长寿命的要求。美国政府根据1996年净水法案制定了国家标准/国家卫生基金国际标准ANSINSD61-1997ao该法案明确规定：“用于饮用水的金属管道，只允许使用不锈钢和球墨铸铁管。“城市自来水供水管网，主干管改造，一律选用不锈钢管和球墨铸铁：进入高楼的供水管，无一例外首选不锈钢作为供水管。最新的2003版美国国际标准委员会的水管和住宅标准再次包括了这方面的内容。在国外，室内燃气领域常见的燃气管道的有波纹不锈钢管、黑铁管和铜管。波纹不锈钢管具有良好的密封性、耐腐蚀性、耐高温性、抗氧化性、抗震性，安装技术简单快捷，管道接口少，使用寿命长等优点，而它最主要的缺点是遭受雷击引起的火灾概率比前两种都大，故主要用于连接测量仪表到炉具炊具之间的管道以及室内燃气管道。2、薄壁不锈钢管在国内的应用情况国内于20世纪90年代末才开始生产、使用薄壁不锈钢管，目前大量应用于建筑给水和直饮水的管道。在我国燃气输送管道中，2000年以前，用户采用的是热镀锌管入户、户内挂表的安装方式。其优点是材料本钱低，技术成熟，平安可靠，缺点是易生锈腐蚀，使用寿命较短，维护本钱较高，安装后每5年须要做一次防腐漆处理。为了延长燃气管道使用寿命，降低管理，结合安装后能提升现代建筑的档次，延长燃气管道使用寿命，借鉴给排水的成功经验，住建部在燃气中低压管道应用中积极推荐使用薄壁不锈钢管。从2003年开始使用薄壁不锈钢管入户、户外集中挂表的安装方式，2005年开始采用不锈钢管高层户内挂表远程抄送方式。而后国内燃气公司如重庆燃气、天津燃气、四川燃气、新奥燃气等开始尝试使用薄壁不锈钢管作为中低压入户燃气管道材料，在重庆、成都、长沙、天津、深圳、佛山等开始试点使用。2006年国家制订的城镇燃气设计标准GB50028-2006、城镇燃气室内工程施工与质量验收标准CJJ94-2009明确将薄壁不锈钢管列为室内燃气管道的选用管材。3、薄壁不锈钢管在乌鲁木齐市的应用情况2008年我院有想法拟在室内采用新材料薄壁不锈钢管：2008年首先进行了3栋别里应用薄壁不锈钢管的大样图设计：2010年我院完成初步大样图设计，并在同一年完成一个具体工程工程的设计和对该工程进行了材料概算，此工程与用传统材料安装进行了造价比照：在同一年完成乌鲁木齐水西沟新疆山水地产开发一品蓝山13栋别里设计与安装。2010年之后我院在乌鲁木齐市推广应用薄壁不锈钢管：主要完成工程有： 一龙房产歌林和院（别里331户） 乌房集团山水兰德一期、二期、三期（高层4248） 乐天建设投资（高层278户） 万科房产（高层524户） 妇联（高层108户） 财经大学（高层壁挂620户） 新疆人民出版社（高层壁挂225户）第二局部：相关标准的介绍1、相关名词解驿：1、城镇燃气室内工程indoorgasengineering指城镇居民、商业和工业企业用户内部的燃气工程系统，含引入管到各用户燃具和用气设备之间的燃气管道（包括室内燃气管道及室外燃气管道）、燃具、用气设备及设施。2、室内燃气管道internalgaspipe从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。3、引入管servicepipe室外配气支管与用户室内燃气进口管总阀门（当无总阀门时，指距室内地面高处）之间的管道。含沿外墙敷设的燃气管道。配气支管指最靠近燃气用户的室外燃气配气管道。4、 薄壁不锈钢钢管thin-wallstainlessslcclpipe本规程所指薄壁不锈钢管，是质量符合流体输送用不锈钢焊接钢管GB.1T1277K壁厚符合一定规定的管材。5、 环压连接ringcompressionconnection用专用工具将园筒形密封圈连同管件与管材沿圆周方向向内挤压为一体的一种管道机械连接方式。6、 管道暗埋pipingcmbcdmcnl管道直接埋设在室内墙体、地面内。7、 管道暗封PiPingConCCaImCnl管道敷设在管道井、吊顶、管沟、装饰层等内。2、相关标准介绍：1、城镇燃气设计标准GB50028-2006中的规定：室内燃气管道选用不锈钢管时应符合以下规定：1、薄壁不锈钢管：I）薄壁不锈钢管的壁厚不得低于（DN15及以上），其质量应符合现行国家标准流体输送用不锈钢焊接钢管GB/T12771的规定。2）薄壁不锈钢管的连接方式，应采用承插氨弧焊式管件连接或卡套式管件机械连接，并宜优先选用承插氢弧焊式管件连接。承插氢弧焊式管件和卡套式管件应符合有关标准的规定。2、不锈钢波纹管：I）不锈钢波纹管的壁厚不得小于，其质量应符合国家现行标准燃气用不锈钢波纹软管CJ/T197的规定：2）不锈钢波纹管应采用卡套式管件机械连接，卡套式管件应符合有关标准的规定。3、薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施。对不锈钢管规定的根据如下：I、薄壁不锈钢管的壁厚不得低于（DNl5及以上），按GB/T12771标准，一般DN15及以上（外径N13mm）管子的壁厚上,而外径8-12mm,比波纹管壁厚大。管道连接方式一般可分为以下六大类：螺纹连接、法兰连接、焊接连接、承插连接、粘接连接、机械连接（如胀接、压接、卡压、卡套等）。螺纹连接等前四种属传统的应用面较普通的连接方式。粘接连接具有局限性。机械连接一般指较灵活的、现场可组装的，即安装较简便的连接方式。薄壁不锈钢管采用承插敏孤焊式管件属无泄漏接头连接，与卡压、卡套等机械连接相比拟具有明显优点，故推荐使用O2、不锈钢波纹管的壁厚不得小于，是目前国内产品的一般要求。3、薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施，是参照美国、荷兰和欧洲燃气标准编制的。2、城镇燃气室内工程旅工及验收标准CJJ94-2009从事燃气管道机械连接的安装人员应经专业技术培训合格，并持相关部门签发的上岗证书，方可上岗操作。（条文说明：薄壁不锈钢管连接的安装人员的上岗资格，目前国家尚无明确的统一规定。为了保证上周人员正确进行施工,保证工程质量，本标准强调上岗人员应经技术培训。本条所说“相关部门”可以是具有培训能力的管材生产单位、施工企业的培训主管部门或燃气行业管理部门等）燃气管道穿墙套管的两端应与墙而齐平（是指最终形成的境而）：穿楼板套管的上端宜高于最终形成的地面5cm,下端应与楼板底齐平。燃气室内工程使用的管道组成件应按设计文件选用：当设计文件无明确规定时，应符合现行国家标准城镇燃气设计标准GB5OO28的有关规定，并应符合以下规定：4当采用薄壁不锈钢管时，其厚度不应小于；5不锈钢波纹软管的管材及管件的材质应符合国家现行相关标准的规定：6薄壁不锈钢管和不锈钢波纹软管用于暗埋形式敷设或穿墙时，应具有外包覆层：管道的敷设方式在设计文件无明确规定时，宜按表4.3.2选用。表室内燃气管道敷设方式室内燃气管道的连接应符合以下要求：4薄壁不锈钢管道应采用承插氢弧焊式管件连接或卡套式、卡压式、环压式等管件机械连接；（条文说明：目前薄壁不锈钢管的机械连接方式，在已有的卡套式、卡压式连接方式的根底上有改良和开展，例如已在室内燃气管道上采用环压式的连接方式，可到达燃气系统的检验要求，目前这种连接方式已有四川省工业建设地方标准燃气用环压连接薄壁不锈钢管道工程技术规程DB51/T5O35及公安消防部门的推荐。5不锈钢波纹软管及非金属软管应采用专用管件连接；燃气管子的切割应符合以下规定：2薄壁不锈钢管应采用机械或等离子弧方法切割；当采用砂轮切割或修磨时，应使用专用砂轮片：（条文说明：不锈钢管用砂轮切割与修磨时，应使用专用砂轮片，不得使用切割切碳素钢管的砂轮片，以免受污染而影响不锈钢管的质量J4不锈钢波纹软管和燃气用铝邮复合管应使用专用管剪切割。室内燃气管道严禁作为接地导体或电极。管子切口应符合以下规定1切口外表应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣等缺陷：2切口端面（切割面）倾斜偏差不应大于管子外径的1%,且不得超过3mm,凹凸误差不得超过1mm;3应对不锈钢波纹软管、燃气用铝盥复合管的切口进行整圆。不锈钢波纹软管的外保护层，应按有关操作规程使用专用工具进行剥离后，方可连接。室内明设或暗封形式敷设的燃气管道与装饰后墙面的净距，应满足维护、检查的需要并宜符合表的要求：铜管、薄壁不锈钢管、不锈钢波纹软管和铝塑复合管与墙之间净距应满足安装的要求。表室内燃气管道与装饰后墙面的净距管道支架、托架、吊架、管卡（以下简称“支架”）的安装应符合以下要求：I管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护;2每个楼层的立管至少应设支架1处：3当水平管道上设有阀门时，应在阀门的来气侧Im范围内设支架并尽量靠近阀门：4与不锈钢波纹软管、铝塑复合管直接相连的阀门应设有固定底座或管卡：5薄壁不锈钢管道支架的最大间距宜按表-3选择;表3薄壁不锈钢管支架最大间距第三局部：设计标准化图例第四局部：安装实例
