《福建省建筑装饰装修制图标准》.docx

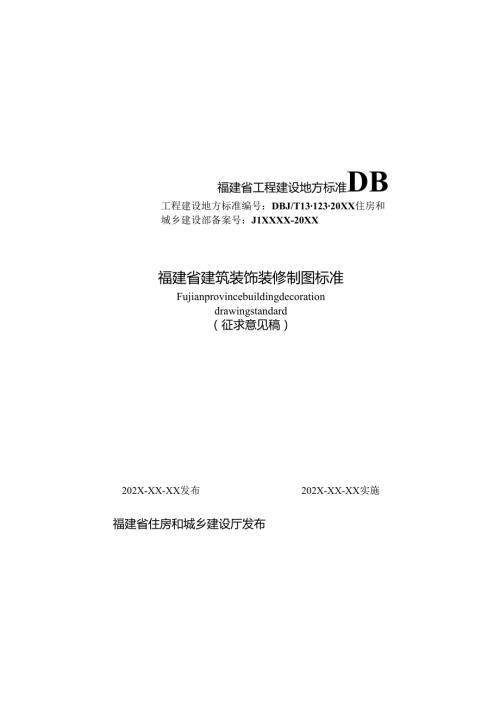

福建省工程建设地方标准DB工程建设地方标准编号：DBJ/T1312320XX住房和城乡建设部备案号：J1XXXX-20XX福建省建筑装饰装修制图标准Fujianprovincebuildingdecorationdrawingstandard（征求意见稿）202X-XX-XX发布202X-XX-XX实施福建省住房和城乡建设厅发布福建省工程建设地方标准福建省建筑装饰装修制图标准Fujianprovincebuildingdecorationdrawingstandard工程建设地方标准编号：DBJ/T13-123-20*住房和城乡建设部备案号：j*-20*主编单位：福建省建筑科学研究院有限责任公司厦门市建筑装饰协会批准部门：福建省住房和城乡建设厅实施日期：20XX年XX月X日202X年福州、乙、刖三根据福建省住房和城乡建设厅关于公布全省住房和城乡建设行业2023年第二批科学技术计划项目的通知（闽建科函2023133号）的要求，本标准由福建省建筑科学研究院有限责任公司、厦门市建筑装饰协会会同有关单位修编而成。标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，修订本标准。本标准共15章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.图纸图幅；5.图线；6.轴线；7.比例；8.字体；9.尺寸标注；10.符号；11.图例；12.图样画法；13.计算机辅助制图；14.协同设计；15.施工图编制深度。本标准修订的主要技术内容包括:1.增加部分术语；2.原“基本规定”的内容中分解为本标准的第45章、第79章，本标准共15章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.图纸图幅；5.图线；6.轴线；7.比例；8.字体；9.尺寸标注；10.符号；11.图例；12.图样画法；13.计算机辅助制图；14.协同设计；15.施工图编制深度。本标准修订的主要技术内容包括：1.增加部分术语；2.原“基本规定”的内容中分解为本标准的第45章、第79章，相应章节内容补充完善；3.原“基本规定”的内容修订为制图总共性原则；4.对原“符号”、“图例”章节内容补充完善；5.增加“轴线”、“图样画法”、“计算机辅助制图”、“协同设计”、“施工图编制深度”；6.增加附录表A、表B内容。相应章节内容补充完善；3.原“基本规定”的内容修订为制图总共性原则；4.对原“符号”、“图例”章节内容补充完善；5.增加“轴线”、1“图样画法”、“计算机辅助制图”、“协同设计”、“施工图编制深度”；6.增加附录表A、表B内容。本标准由福建省住房和城乡建设厅负责管理，由福建省建筑科学研究院有限责任公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址:福州市北大路242号，邮编：350001）和福建省建筑科学研究院有限责任公司（地址：福建省福州市闽侯县上街镇高新大道58-1号，邮编：350108）,以供今后修订时参考。本标准主编单位：福建省建筑科学研究院有限责任公司厦门市建筑装饰协会本标准参编单位：福建省建筑装饰行业协会武夷装修工程（福州）有限公司福建国广一叶建筑装饰设计工程有限公司厦门市海沧区建设与交通工程质量安全站福州市建筑设计院有限责任公司福建中城世纪建设集团有限公司中铁二十四局集团福建铁路建设有限公司厦门方式装饰设计有限公司厦门市汇合装饰设计有限公司福建理工大学本标准主要起草人：郑柳杨黄梅平蔡斌斌陈立政蔡理怀廖威叶斌陈旭龙黄希辉姜景桂陈希茂方国溪吴腾波沈华杰本标准主要审查人：i.o.1为了规范建筑装饰装修工程设计制图标准，做到图面简明、清晰、准确，保证图纸质量，提高制图效率，符合设计、审查、工程预算、工程招标投标、施工、监理、验收、存档等要求，适应建筑装饰装修工程发展的需要，特制定本标准。1. 0.2本标准适用于福建省建筑装饰装修工程制图：1. 建、改建、扩建工程的各阶段设计图及竣工图；2. 有建筑物、构筑物的实测图。3. 0.3本标准适用于下列制图方式绘制的图样：1计算机制图；2手工制图。L0.4本标准与现行国家标准房屋建筑制图统一标准GB/T50001总图制图标准GB/T50103建筑制图标准GB/T50104、房屋建筑室内装饰装修制图标准JGJ/T244、CAD工程制图规则GB/T18229配套使用。2术语4. 0.1建筑装修buildingdecoration为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物，采用装饰装修材料，对建筑物的内外表面及空间进行的各种处理过程。2. 0.2建筑装饰buildingdecoration在建筑室内空间中运用装饰材料、家具、陈设等物件对室内环境进行美化处理的工作。2. 0.3总平面图OVeraIlfloorplan在建筑装饰装修中，表所设计的平面与所在楼层的总平面关系或所设计装饰装修建筑与与环境的总体关系的图样。具体表达所设计平面朝向、门厅、主要交通路线及出入口、疏散通道、安全出口等总体平面之间关系的图样。2. 0.4平面系统图Plansystemdiagram在建筑装饰装修中，依据平面图的信息延伸出顶棚平面图、顶棚装饰灯具布置图、顶棚综合布点图、墙体定位图、地面铺装图、索引图、设备设施布置图、陈设及家具平面布置图、部品部件平面布置图等与平面相关信息图，使复杂信息简单化。2. 0.5顶棚ceiling顶棚是指室内空间上部的结构底板及梁或装饰层，又称天棚。常用顶棚有以下两类：1原顶棚一一原建筑楼层的底板及梁露于室内空间。2装饰顶棚又称吊顶一一原建筑楼层的底板及梁下另挂一层装饰材料的顶棚。2. 0.6综合布,点图comprehensiveceilingdrawing在建筑室内装饰装修中，为协调装饰装修顶棚造型与设备、设备间的空间位置关系，将顶棚造型与顶棚所能明露设备的规格、位置间关系综合表示在一起的图样。2.1 .7墙体平面布置图wallplan在建筑室内装饰装修中，根据平面功能布局表达新增墙体的材料、尺寸、位置、耐火极限、门窗洞口的位置及尺寸等信息的平面图。又称墙体定位图、墙体尺寸图。2.2 .8地面铺装图tileLayoutonFloor在建筑室内装饰装修中，表达地面铺装的材料、尺寸、地面标高、栏杆脚座、窗台板等信息的平面图。又称地面装饰图。20.9标高elevationl在建筑室内装饰装修中，以本层室内地坪装饰装修完成面为基准面并作±0.000起算至该空间各装饰装修完成面之间的重直高度。2.0.10索引符号indexsyimbol对图样中对需要通过单独深化大样、剖面、节点等引出符号，含大样或节点的图编号及索引到图号，以方便绘图、图纸查找。2.0.11剖切符号cuttingsymbol用于表示剖视面和断面图所在位置的符号。2. 0.12剖面图section在建筑室内装饰装修设计中表达物体内部形态的图样。假想用一剖切面（平面或曲面）剖开物体，移去剖切物后，剩余部分向投影面上投射得到的正投影图，应包括剖切面和投影方向可见的建筑室内构造、构配件、装饰物以及必要的尺寸、标高等。2.0.13断面图profile假想用剖切面剖开物体后，仅画出物体与该剖切面接触部分的正投影而得到的图形。2.0.14详图detsildrawing在建筑室内装饰装修设计中对局部平面、吊顶、细部、构件、配件等需用较大的比例才能将其形状、尺寸、材料、配件、做法等详细信息准确表达出来的图样。又称“大样图”，2.0.15节点jointdetnil表装饰装修面层、基层、基体之间的详细构造做法的图样。2.0.16图例legend表某种装修材料、灯具、家具、设备等品种或构造而设定的标准图样。2.0.17展开图unfoldeddrawing对于呈弧形或异形界面难以用正投影形式无法表达出准确的尺寸时，将其展开为直线平面后绘制的图样。2.0.18镜像投影reflectiveprojection设想与顶界面相对的底界面为整片的镜面，该镜面作为投影面，顶界面的所有物象都映射在镜出上面呈现出顶界面的正投影图的一种方法。2.0.19轴测图axonometricdrawing用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上所得到的图形，称作轴测图。2.0.20透视图Perspectiveview根据透视原理，将建筑物或建筑室内空间与其它物体的三维空间形态和相互关系（包括阴影）按画法几何学的原理绘制在平面图纸上，以表示其空间立体形象，表达空间尺度和关系。2.0.21效果图designsketch在透视图的基础上进行的艺术处理，对所要表现建筑室内空间与其它物体进行渲染上色，添加家具、灯光效果、软装等配景,仿真化，使其更为生动有感染力。2.0.22计算机辅助设计制图利用计算机及其图形设备帮助设计人员进行设计制图工作，主要利用计算机硬件储存设计文件、计算机软件进行图纸设计及制图。2.0.23图层layer计算机辅助制图软件中对相关图形元素数据具有统一的颜线型、线宽、状态等共有的属性，属于同一图层的实体。2.0.24协同设计synergisticdesign通过计算机网络与计算机辅助设计技术，创建协作建筑装饰装修设计环境，该环境有利于设计团队各成员按照各自分工，并行交互式地完成设计任务，实现设计制图资源的优化配置和共享，最终有效率有品质地完成工程设计。2.0.25图层协同layercollaboration所有协同设计是在所提资文件的基础上，通过图层过滤器对图层进行筛选，保留必要的图层后进行协同设计。3基本规定3.0.1建筑装饰装修图纸深度应能满足施工预算、招投标、施工实施等要求，同时满足现行福建省建筑工程施工图设计文件标准深度规定要求。3.0.2建筑装饰装修图纸编排列宜符合下列顺序：图纸目录、设计施工说明、平面图系统图、立面图、节点、详图顺序排列，并以此编排相应的图纸目录。3.0.3同一工程图纸专业顺序编排，应为建筑装饰装修图、结构图、给水排水图、暖通空调图、电气图等编排。3.0.4同一栋各楼层的装饰装修图纸编排顺序应优先按照建筑物楼层顺序由下至上进行，同楼层各段（区）的装饰装修图纸应按主次区域和内容的逻辑关系排列。建筑装饰装修工程图纸如建筑装修单体有多栋时，宜按楼栋进行分区即各自独立编排图纸序号。每一分区内，应按该区域内的平面图系统图、立面图、详图等顺序编排图号。3.0.5同一工程项目所用的图纸幅面规格除目录可单独采用A4图幅外，其它的图幅宜一致，图样比例应与图幅相协调，图面应饱满整洁有序清晰。3.0.6同一个工程项目所用的图例、文字符号、参照代号、术语、线型、字体、制图方式等应一致。3.0.7图样中的文字标注、尺寸标注应清晰，不宜与图线、文字及符号等相交或重叠；不可避免时，应首先保证文字标注、尺寸标注清晰。3. 0.8图样的说明应布置在图面右侧或下方。3.1 .9图样上的尺寸标注数字与图上量取数字有矛盾时，应以标注的尺寸数字为准。3.2 .10图样上的尺寸单位，除标高及总平面以米为单位外，其它应以毫米为单位。4图纸幅面4.0.1图纸幅面规格、图幅加长规格应符合现行国家标准房屋建筑制图统一标准GB/T50001规定。4. 0.2建筑装饰装修公共建筑工程宜采用A2图幅，家装工程宜采用A3图幅。4.1 .3图纸中的图线框、幅面线、装订线、会签栏的格式及尺寸应符合现行国家标准房屋建筑制图统一标准GB/T50001相关规定。4.2 .4图纸中的标题栏除应符合下列规定外，尚应符合现行国家标准房屋建筑制图统一标准GB/T50001相关规定。1 A0A3图纸的标题栏应根据工程需要选择适宜的格式及分区详见(图4031、图4032),A3图纸的标题栏可根据需要删减部分内容，各分区的用途说明如下：1) A区为设计单位信息栏；2) B区为图纸专用章区；3) C区为注册执业用章区；4) D区为施工图审查用章区；5) E区为工程信息区；6) E区为签字区；7) G区为图纸标识区。2 A0A3图纸的标题栏应根据工程需要及图幅规格选择适宜的宽度尺寸(图4031、图4032),标题栏各分区高度应根据各分区栏信息内容需求、印章高度、图幅规格等实际需求相协调；I507Q,图4.0.3-1标题栏和会签栏布置形式一图4.0.3-1标题栏和会签栏布置形式二3 涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样；4 当由两个以上的设计单位合作设计同一个工程时，设计单位名称区可依次列出设计单位名称；5 注册执业用章区可由工程总负责注册章、专业注册章组成；6 施工图审查用章区可由施工图审查批准单位、施工图审查合格书编号组成；7 工程信息区可由工程的主项目、工程的子项目、建设单位组成；8 签字区可由审定、工程负责人、专业负责人、审核、校对、设计、制图组成，签字区应包含姓名打印体列和签名列。在计算机辅助制图文件中使用电子签名与认证时，应符合中华人民共和国电子签名法的有关规定;当由两个以上的设计单位合作设计同一个工程时，根据实际情况需求签字区的负责人可采用多名签字制度且应保证各设计单位各主要负责人至少要有一位相应岗位负责人签字；9 G区为图纸标识区应有图纸版本号、图名、图别、图号、出图日期等信息。4.0.5图纸以长边作为水平边应为横式，以短边作为水平边应为立式。AOA3图纸宜横式使用，必要时也可立式使用。5图线5.0.1图线粗线应符合近粗远细视图逻辑关系，符合剖线为粗线看为细线的规律。墙体、梁、柱、板结构类的剖线应采用粗线，家具类非剖线看线、材质填充背景线应采用细线。5.0.2图线的基本线宽b且b=1.0mm,同一张图纸内相同比例的各图样应选用相同的线宽组；不同比例的图样采用线宽应符合比例越大选择线宽数值越大的规律。建筑装饰装修制图选择图线线宽度应根据图样比例大小、复杂程度选择适当的线宽组表5.0.2o表5.0.2常用线宽组（mm）线宽比（粗细程度）线宽组用途Ib（粗）0.8b0.6b适用立面户外地平线；外装修立面图外轮廓线；平、立、剖面图的剖切线0.8b（中粗）0.6b0.5b0.4b0.3b墙体、梁、柱、板结构类剖线；节点图剖切处主要构造轮廓线0.4b（中）0.3b0.25b0.2b0.15b家具类外轮廓；立面表凸出墙面造型或轮廓0.2b（中细）0.150.13b0.1b0.1b字体文字等标注、索引线、引出线、轴线等；家具轮廓内部看线；墙、地面的装饰线0.1b（细）0.1b0.05b材质或图形填充背景线；墙面装饰线备注：1同一张图纸内，统一或相近属性的线宜采用相同线宽；2根据图纸复杂程度，计算机制图中相同的线宽可设定特定的线颜对线宽淡显设置来区分同类线宽；3线宽数值是相对，针对不同打印机、针管笔可以根据表格数值适当调整，、针管笔精密度最小为SOlb,但需要级细时可通过控制手绘力度把控。5.0.3建筑装饰装修制图的图线主要以实线为主虚线为辅；实线表实际存在的线；虚线表不存在的线或表被遮挡的线，同时常用作于辅助线。5.0.4建筑装饰装修制图的图线：实线、虚线、折断线、云线等线型等，选用时应符合表504所示常用线型。表5.0.4常用线型类别线型用途实线详表5.0.2中的用途栏虚线中粗1表示被遮挡部分的轮廓线；2表示被索引图样的范围；3拟建、扩建建筑部分轮廓线；4拆除墙体、梁、板等建筑主体构件中细1表示图中外部的投影轮廓线；2预想放置的房屋建筑或构件；3拆除固定家具细表示内容与中虚线相同适合于用细线表示的线；拆除墙、地面的装饰面层材料点长画线粗运动轨迹线、不需要画全的断开界线、连接符号细中细中心线、对称线、定位轴线点线细中细辅助线折断线N不需要画全的断开界线，连接符号云线1圈出被索引的图样范围；2标注材料的范围；3标注需要强调、变更或改动的区域5.5相互平行的图线，其净间隙距离应能符合工程实际需求且线间隙应能分辨清晰。5.0.6复杂的图样中部分图线可采用淡显方法表达图纸的清晰度。5.0.7虚线、单点长画线或双点长画线的线段长度和间隔应各自相等。5.0.8单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。5.0.9单点长画线或双点长画线的两端，不应以点为端点。6轴线6.0.1建筑定位轴线是标注建筑柱网或承重墙主要结构或构件位置及标志尺寸的线，对承重墙、柱、梁的位置定位具有决定性作用。6. 0.2建筑定位轴线是一个相对坐标系，是图中所有构件的平面位置的参照基准，建筑平面图画出的轴网是纵横轴线交织的方格网，纵向的网线叫纵轴线，横的网线横轴线。6.0.3建筑定位轴线轴号的绘制应符合下列规定（图6.0.3）：1 定位轴线应采用细点长画线或细虚线绘制。2 定位轴线应编号，横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写；编号应注写在轴线端部的圆内；圆应用直径为8IOmm细实线绘制；定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。3 英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号，英文字母的I、0、Z不得用作轴线编号；当字母数量不够使用时，可增用双字母或单字母加图6.0.3定位轴线、编号绘制6.4建筑装饰装修平面系统图上中轴线及编号可简化，宜标注在图6.0.4定位轴线、编号绘制简化6. 0.5建筑定位轴线尺寸除特殊情况外应符合建筑模数，建筑模数数列以基本模数、扩大模数、分模数为基础扩展的数值系统，模数制应符合下列规定：1基本模数：数值100mm,代号“M”，IM=100mm;2扩大模数：基本模数的整数倍，水平扩大模数基数为3M,3M=300mm;3分模数：1/2M、1/5M、1/10M,相应尺寸分别为IOmm、20mm>50mmo7. O.6建筑模数数列常适用范围宜符合下列规定：1 基本模数数列主要用于：建筑物的层高、门窗洞口、构配件断面尺寸；2 扩大模数数列主要用于：建筑物的高度、层高、开间、柱距进深、跨度、构配件尺寸、门窗洞口尺寸；3 分模数数列：主要用于缝隙、构造节点、构配件断面尺寸。6.0.7组合较复杂的平面图中定位轴线可采用分区编号（图6.0.7）,编号的注写形式应为“分区号-该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号-该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1-A”或“A-l”、“A-A”。当采用分区编号或子项编6. 0.8附加定位轴线的编号应以分数形式表示，并应符合下列规定：1 两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号宜用阿拉伯数字顺序编写；2 1号轴线或A号轴线之前的附加轴线的分母应以01或OA表示。6.O.9一个详图适用于几根轴线时，应同时注明各有关轴线的编号（图6.0.9）。（八）图2用于跟轴线（b）图3用于跟或（C）图3用于跟以上3跟以上轴线连续编号轴线图6.0.7同时注明相关轴线轴号绘制法6.10通用节点详图中的定位轴线，仅画圆不注写轴线编号。6.0.11圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或一90°（若径向轴线很密，角度间隔很小）开始，按逆时针顺序编写:其环向轴线宜用大写英文字母表示，从外向内顺序编写（图6.0.11-1、图6.0.11-2）o圆形与弧形平面图的圆心宜选用大写英文字母编号（I、0、Z除外），有不止1个圆心时，可在字母后加注阿拉伯数字进行区分，如Cl、C2、C3o图6.0.11-1圆形平面定位轴线轴号绘制法©B图6.0.11-2弧形平面定位轴线轴号绘制法6. 12折线形平面图中定位轴线的编号可按图6.0.12的形式编写。图6.0.12折线形平面定位轴线轴号绘制法7比例7.0.1图样比例选择应根据图样的用途与复杂程度、图幅规格选择合适的比例，图样比例应于所选图幅的规格相协调。7. 0.2比例数值的选择应根据常规比例尺上比例数值或通过倍数换算能得到的整数值，该整数值能用比例尺上的刻度测量图纸读取到精准的数据。常用比例宜为1:1、1:2、1:3、1:4、1:5、1:10、1:15、1:20、1:25、1:30、1:40、1:50、1:75、1:100、1:150。7.0.3绘图所用的比例，应根据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求确定，并应符合表7.0.3的规定。对于其它特殊情况可自定比例。表7.0.3常用的绘图比例比例部位图纸内容1:150-1:100平面系统平面图、顶棚图、顶棚装饰灯具布置图、设备设施布置图、顶棚综合布点图、墙体定位图、地面铺装图等1:50-1:25局部平面系统图放大局部平面图、局部顶棚图等1:40-1:25立面、剖面立面图、剖面图1:10-1:30剖面剖面图1:1-1:10节点节点图7.0.4一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。7.0.5同一图纸中的不同图样可选用不同比例。7.0.6特殊情况可自选比例，在适当位置应注明绘图比例、绘制相应的比例尺，需要缩微的图纸应绘制比例尺。7.7图幅比例应以1:1图幅为基准规格，其它图幅比例缩放比例应符合表7.0.7缩放规律。表7.0.7图幅缩放比例图幅1:1的图幅1：X的图幅AlAlX*A1A2A2X*A2A3A3X*A3A1+(14)LA1+(14)LX*A1+(14)LA2+(14)LA2+(14)LX*A2+(14)LA3+(14)LA3+(14)LX*A3+(14)L备注：1表中的“X”是指图幅比例，可以是条款602所列任一比例；2表中的“Al”、“A2”、“A3”均以现行国家标准房屋建筑制图统一标准GB/T50001规定图幅规格为准；3表中的“L”是以标准图纸长边为例；4表中未列到图幅其比例缩放规律同上表。8字体8.0.1一套图中同一用途的汉字、数字、字母的字体格式、大小规格应一致；一张图纸中图样标注类的字体排列应符合横平竖直规律。8.0.2图纸文字、数字、标点符号等，均应笔画清晰正确、字体端正、排列整齐。8.0.3字体格式选用、大小规格与图样比例缩放应符合下表8.0.3规律:表8.0.3字高选用字体格式字高（mm）常见用途CAD软件常见的字体格式单线字体2.5平面图、大样图、节点图、立面图标注类文字txt.shx、hztxt.shx>gbcbig.shx等3.54512轴号、图名、索引编号非单线字体2平面图、大样图、节点图、立面图标注类文字宋体、仿宋体、新宋体、黑体、楷体等33.5512轴号、图名、索引编号备注：表中的“字高”是以图幅1:1比例为基准，其它图幅比例如是1：X其相应的字高是表中“字高”所列数值的X倍。手绘制图常用的字体格式为宋体。8.0.4单线字体的字母及数字的字高不应小于2.5mm,非单线字体的字母及数字的字高不应小于2mrno8. 5字母及数字，当需写成斜字体时，其斜度应是从字的底线逆时针向上倾斜75°度和宽度应与相应的直体字相等。8.0.6同一图纸中同一格式字体、同种用途的字体高宽比应一致、字体和谐美观满足清晰读取，常用高宽比0.77。807分数、百分数和比例数的注写，应采用阿拉伯数字和数字符号。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。8.0.8当注写的数字小于1时，应写出个位的“0”，小数点应采用圆点，齐基准线书写。8.0.9长仿宋汉字、字母、数字应符合现行国家标准技术制图字体GB/T14691的有关规定9尺寸标注9.1直线标注9.Ll直线尺寸标注是由尺寸界线、尺寸线、尺寸起止符号、尺寸数字组成，其标注方法（图9.1.1-1）（图9.1.1-2）应符合下列规定：1 尺寸标注应采用细实线；2 尺寸界线应垂直于被标注图线，必要时图样的轮廓线可作为尺寸界线，尺寸界线起始端距离标注图线宜不小于2mm,终止端距离尺寸线宜为23mm；3 尺寸线应平行于被标注图线，两端以尺寸界线为边界，也可超出尺寸边界，超出的长度不宜大于Imm,图样中任一图线均不得作为尺寸线使用；4 尺寸起止符号可采用中粗斜短线或实心圆点绘制，采用中粗斜短线时倾斜方向应与尺寸界线成顺时针45°角，长度宜采用1.4mm2.1mm；采用实心圆点时直径宜为1mm；5图样上的尺寸标注数字书写方向应与尺寸标注线平行，应居于尺寸标注线正上方或左侧，距离尺寸标注线宜1mm。尺寸界线尺寸界线,XXX：尺寸数字尺寸起止符号尺寸线尺寸起止符号图9.1.1-1直线尺寸标注的构成图9l.l-2直线尺寸标注9.1.2标注位置相对密集时各标注数字应在离该尺寸线较近处注写，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可上下或左右错开注写或引出标注（图9.1.2）o50,J30255255,10Q.J°Q,3501103030100Vl.图9.1.2密集尺寸数字注写9.1.3尺寸宜标注在图样轮廓以外，距图样最外轮廓之间的距离不宜小于2mm；多条相互平行的尺寸线，应从被标注图样轮廓由内向外排列，小尺寸宜离轮廓线近其标注尺寸数字可以小一号，大尺寸宜离轮廓线较远；尺寸线间距宜为（5-10）mm（图9.1.3）04图9.1.3尺寸标注排列9.1.根据制图需求细部尺寸可根据用途和内容注写在图样外或图样内相应的位置，注写图样内时其标注尺寸数字可以小一号（图9.1.4）0图9.1.4尺寸数字注写9.1 .5尺寸界线应靠近所指部位，内侧与中间的尺寸的尺寸界线可稍短，但其长度应相等（见本标准图9.1.3）09.2圆形标注9.2 1半径圆形标注是由尺寸线、尺寸起止符号、半径符号及数字组成，其标注方法（图9.2.1）应符合下列规定：1尺寸标注应采用细实线；2尺寸线应一端从圆心开始，以圆弧上任一点为端点；3尺寸起止符号：圆心为起始点宜采用直径为Imm实心圆点绘制，端点采用箭号或中粗斜短线（图9.2.1）。采用箭号时，箭号端低宽度b不宜小于1mm；采用中粗斜短线时倾斜方向应与圆弧上相交点的切线成顺时针45°角，长度宜1.4mm2.Immm；半径数字前应加注半径符号“R”，与尺寸线平行并居正上方中间。图9.2.1半径标注方法9.2.2 圆弧的尺寸较小时可简化标注，标注的形式（图9.2.2）。图9.2.2小圆弧半径标注方法9.2.3 半径的尺寸较大时可简化标注，标注的形式（图9.2.3）。4图9.2.3大圆弧半径标注方法9.2.4 直径标注是由尺寸线、尺寸起止符号、直径符号及数字组成，其标注方法（图9.2.4）应符合下列规定：1 尺寸标注应采用细实线；2 直径的尺寸线中心点过圆心，且两端与圆弧上的点相交；3 尺寸起止符号宜用箭头或中粗斜短线表示，采用箭头时，箭头的宽度b不宜小于Imm（图9.2.1）,采用斜短线时倾斜方向应与圆弧上相交点的切线成顺时针45°角，长度宜1.4mm2.1mmm;直径数字前应加注直径符号“D”或”与尺寸线平行并居正上方中间。图9.2.4圆直径的标注方法9.2.5直径的尺寸较小时可简化标注，标注的形式（图9.2.5）。图9.2.5小圆直径标注方法14.O.IO在组装图文件中，可引用具有多级引用关系的参照文件，并允许对引用的参照文件进行编辑、剪裁、拆离、覆盖、更新、永久合并等操作。14.0.11组装图文件包含多级嵌套参照时，应根据是否需要关联显示，合理选择附着型或覆盖型。14.0.12组装图文件归档时，应将被引用的参照文件与主体计算机制图文件永久合并绑定。2设计依据应包括以下内容：设计合同、相关部门批准的文件名称（文件号）、建设方的意见（文件号）、已获批准的方案设计文件、原建筑工程施工图文件、国家有关法律法规和现行工程建设标准规范等。3防火设计说明应包括以下内容：1）防火分区、防火设施等对原有建筑改动的情况及相应措施说明；2）疏散宽度、疏散距离、各部位装修材料燃烧性能等级等是否满足现行国家标准要求；3）其它防火措施说明。4工程做法说明应包括以下内容：1）对工程中所涉及的隔墙工程、抹灰工程、墙面工程、地面工程、吊顶工程、门窗工程、涂饰工程、裱糊与软包工程、细部工程、防水工程等施工工艺制作、措施等文字说明，对所采用的材料执行标准的说明；2）对工程中所涉及的无障碍设计说明、安全防护设计、室内环境污染控制设计措施说明；3）对工程中所涉及的家具、灯具、卫生洁具、装饰物及配件的选型要求说明；4）对施工过程中的注意事项说明。5门窗表应能对工程所有新做门窗进行分类统计，门窗表应能涵盖门窗的材质、五金配件、规格、开启方式、所在位置等主要信息。6工程做法表应能对工程所涉及到墙地顶六面体工程做法的汇总，常见的工程做法表可符合下表规定：表15.0.5建筑装饰装修常用工程做法表5 标明剖切部位装饰结构各组成部分以及这些组成部分与建筑结构之间的关系，标注详细尺寸、标高、材料名称、连接方式和做法；6 标注索引符和编号、图纸名称和制图比例。15.0.12局部平面系统、立面、节点详图，应单独抽取出来进行大比例绘制局部大样图。局部大样图应能更详细地反映该部位的尺寸、工艺做法、详细配件、材料名称以及各组成部分间的关系、连接方式等。15. 0.13节点详图应以大比例绘制，通常应包括以下内容：1 标明节点处内部组成部分的结构形式，绘制原有建筑结构、面层装饰材料、隐蔽装饰材料、支撑和连接材料及构件、配件以及它们之间的相互关系，标注所有材料、构件、配件等的规格、做法和施工要求；2 标明装饰材料之间的连接方式、连接材料、连接构件等，标注装饰材料的收口、封边以及详细尺寸和做法；3 标注装饰材料名称、详细尺寸和做法；4 标明设备和设施安装方式及固定方法，确定收口或收边方式，标注详细尺寸、收口或收边材料名称和做法。5竣工图编制竣F(finish)文名称的第一个大写字母表A0.3常用版1“弋码列表序号_版本版本代码名称英文版本代码名称（英文名称）备注1部分补充补R(supplement)英文版本代码名称分别为“补充、修改、改2部分修改修M(modify)3全部修改改C(change)变、阶段”英文名称的4分阶段实施阶S(stage)第一个大写字母表A0.4图纸目录编号常用类型代码列表序号类型代码名称中文字母简称英文简称（英文名称）备注1设计总说明SMINFO(information)条款13.2.8中的工程图纸编号序列号按同2平面图系统图PP(plan)3立面图LE(elevation)4通用节点图TUD(Universaldetail)类型分类编码，类5剖面大样图DSD(sectiondetail)型简写宜按本表表A0.5建筑装饰装修部件代码列表序号类型代码名称英文简称（英文名称）序号类型代码名称英文简称（英文名称）1柱C(column)14平面PLAN(PLAN)2轴线AXIS(axis)15地面一楼或大堂G或L(Ground或Lobby)5电脑PC(PC)15空气能热水器ASWH(Airsourcewaterheater)6打印机PR(printer)16烘干机DRY(dryer)7净水器WP(Waterpurifier)17洗衣机WM(Washingmachine)8饮水机WD(Waterdispenser)18机器人扫地机RVC(Robotvacuumcleaner)9烧水器BOI(Boiler)19净化器PUR(purifier)10投影仪PRO(projector)20空调AC(airconditioner)附录B常用图层名称列表表B0.1通用图层名称列表序号图层含义英文简称（英文名称）备注1公共-图框及图框文字C-FFT(Common-FrameandFrameText)2公共-轴线C-AXIS(Common-axis)3公共-轴网文字及尺寸标注C-AXIS-T&D(Common-Axistextanddimensionannotation)4公共-房间名称C-RN(Common-RoomName)5公共-既有建筑墙体C-EBW(Common-Existingbuildingwalls)含管道井、强弱电房等6公共-既有建筑承重结构C-EBST(common-Existingbuildingload-bearingstructures)含剪力墙、柱子、承重墙等7公共-既有建筑窗户C-EBWIN(Common-Existingbuildingwindows)主要指建筑外窗8公共-既有建筑楼梯C-EBS(Common-Existingbuildingstairs)4）表示有选择，在一定条件下可以变样做的，采用“可J2条文中指明应按其它有关标准、规范执行的写法为：“应符合规定”或“应按执行”。引用标准目录1技术制图字体GB/T146912技术制图投影法GB/T146923工业自动化系统与集成产品数据表达与交换GB/T166564CAD工程制图规则GB/T182295 房屋建筑制图统一标准GB/T500016 建筑模数协调标准GB/T500027 总图制图标准GB/T501038
