墙身大样图设计.ppt

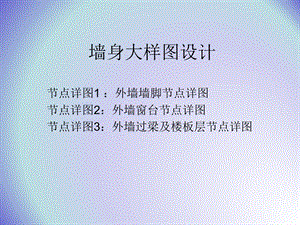

墙身大样图设计,节点详图1：外墙墙脚节点详图节点详图2：外墙窗台节点详图节点详图3：外墙过梁及楼板层节点详图,节点详图1：外墙墙脚节点详图,1.比例为1：102.详图范围：下部画到基础顶面以上，上部画到底层的踢脚板以上，左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。上、下、右三方要用折断线折断。3.首先画出定位轴线及编号圆，并注写相应的编号4.墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。在定位轴线两边分别标注砖墙厚度。5.水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。,6.散水和室外地面部分：画出室外地面，标注室外地面标高。按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。7.室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。画出踢脚板，标注踢脚板的高度尺寸。8.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈用粗线条绘制，直径14mm，因为是第一个节点详图，所以在编号圆圈内注写“1”数字。然后在编号圆圈的右侧注写详图比例“1：10”。,节点详图2：外墙窗台节点详图,1.比例为1：102.详图范围：下部画到窗台以下，上部画到窗下框以上。上、下要用折断线折断。3.首先画出定位轴线与节点详图1的定位轴线在同一条垂直线上，与节点详图1共用一个编号圆，不需要画出。4.墙面抹灰部分：画出墙身、内外抹灰厚度。5.窗台和窗台板部分：画窗台的细部构造，表示出窗台的材料和做法；标注窗台的厚度、宽度、坡向以及坡度大小；标注窗台的标高。一般情况下，窗户都设有窗台板，应该将其画出，要求表明其与窗台和窗框的连接构造关系，标注出窗台板的材料、做法及尺寸。,6.窗框部分：画出窗框截面，与窗台和窗台板的连接构造应表示清楚。7.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“2”数字。然后在编号圆圈的右侧注写详图比例“1：10”。,节点详图3：外墙窗台节点详图,1.比例为1：102.详图范围：下部画到下层窗上框以下；上部画到上层的踢脚板以上。上、下要用折断线折断。3.首先画出定位轴线与节点详图1、节点详图2的定位轴线在同一条垂直线上，与节点详图1、2共用一个编号圆，不需要画出。4.墙面抹灰部分：画出墙身、内外抹灰厚度。5.窗上框部分：画出窗上框截面，与窗台和窗台板的连接构造应表示清楚。,6.窗过梁部分：画出钢筋混凝土过梁的细部构造，标注过梁的材料符号以及相关尺寸；标注过梁下表面标高。7.圈梁以及楼板层部分：8.楼面踢脚板部分：画出踢脚板的材料符号，并标注其高度尺寸。9.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“3”数字。然后在编号圆圈的右侧注写详图比例“1：10”。,设计步骤,1.先画轴线。2.沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画抹灰层次。3.按标高画墙体室内外地面、水平防潮层以及窗台顶面水平线。4.在此基础上画出室外地坪、散水与室内地层以及水平防潮层的具体构造层次。5.进行有关的尺寸或文字标注。6.标注图名、比例。,四、施工图中常用的符号,1.定位轴线2.标高索引符号与详图符号指北针常用建筑材料图例其他符号,1.定位轴线,附加定位轴线的编号 详图的轴线编号,(1)附加定位轴线的编号,(2)详图的轴线编号,用于两根轴线时,用于三根或三根以上轴线时,用于三根以上连续编号的轴线时,2.标高,a)左边标注时,b)右边标注时,c)右边标注特殊情况时,d)多层标高时,3.索引符号与详图符号,索引符号 索引剖面详图的索引符号(3)详图符号,(1)索引符号,(2)索引剖面详图的索引符号,J103,(3)详图符号,4.指北针,5.常用建筑材料图例（摘自GB/T 50001-2001）,5.常用建筑材料图例（摘自GB/T 50001-2001）,5.常用建筑材料图例（摘自GB/T 50001-2001）,
