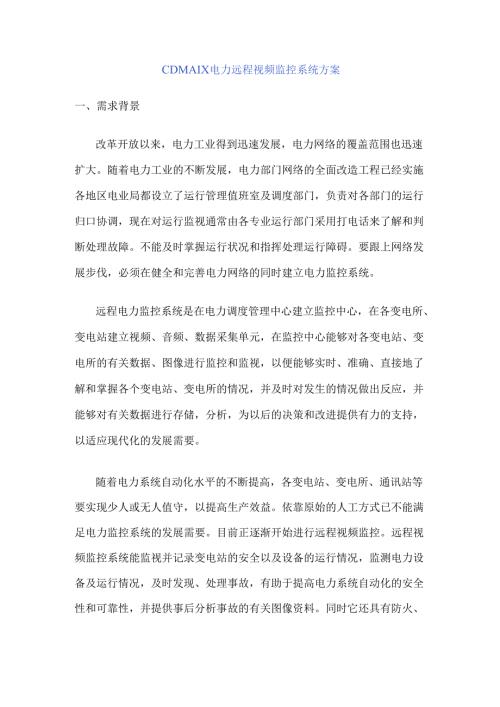

CDMAIX电力远程视频监控系统方案一、需求背景改革开放以来，电力工业得到迅速发展，电力网络的覆盖范围也迅速扩大。随着电力工业的不断发展，电力部门网络的全面改造工程已经实施各地区电业局都设立了运行管理值班室及调度部门，负责对各部门的运行归口协调，现在对运行监视通常由各专业运行部门采用打电话来了解和判断处理故障。不能及时掌握运行状况和指挥处理运行障碍。要跟上网络发展步伐，必须在健全和完善电力网络的同时建立电力监控系统。远程电力监控系统是在电力调度管理中心建立监控中心，在各变电所、变电站建立视频、音频、数据采集单元，在监控中心能够对各变电站、变电所的有关数据、图像进行监控和监视，以便能够实时、准确、直接地了解和掌握各个变电站、变电所的情况，并及时对发生的情况做出反应，并能够对有关数据进行存储，分析，为以后的决策和改进提供有力的支持，以适应现代化的发展需要。随着电力系统自动化水平的不断提高，各变电站、变电所、通讯站等要实现少人或无人值守，以提高生产效益。依靠原始的人工方式已不能满足电力监控系统的发展需要。目前正逐渐开始进行远程视频监控。远程视频监控系统能监视并记录变电站的安全以及设备的运行情况，监测电力设备及运行情况，及时发现、处理事故，有助于提高电力系统自动化的安全性和可靠性，并提供事后分析事故的有关图像资料。同时它还具有防火、防盗等功能。无线远程视频监控解决方案通过CDMAlX数据网络传输视频监控信息，无需铺设网络电缆，可迅速方便地在各种需要的地方布署数字摄像设备，建立新的视频监控系统或对现有的视频监控系统进行扩展，具有很强的灵活性和可扩充性。另外，CDMAIXlP路由器的突出特点是支持多WAN口路由器和负载均衡功能，通过负载均衡可捆绑1至N个CDMAlX信道，可以满足采用MPEG-4视频压缩格式的视频信息实时传输的要求，基于数字编码压缩技术（MPEG4、MPEG2或MJPEG）的视频监控解决方案采用CDMAIXIP路由器可以将多个被监控点通过CDMAIX无线网络与监控管理中心连接起来，且搭建迅速，可以在最短的时间内迅速建立起无线链路。视频数据通过CDMAlX无线网络进行传输，可以提供高质量视频监控，并且监控范围更加广泛。二、方案特点1、支持多CDMAlX信道捆绑和负载均衡技术CDMAlX无线接入理论速率153.6Kbps,目前在大部分地区1路CDMAlX信道实际宽带为80kbps,对于视频监控中的一些应用（如视频、图片的传播等）显然会有些力不从心。CDMAlXIP路由器的突出特点是支持多WAN口接入和负载均衡功能。通过捆绑多个CDMAlX信道增加带宽是CDMAlXIP路由器在CDMAlX无线网络视频监控方面的一大优势。采用中联视讯的CDMAIXIP路由器配合多WAN口宽带路由器，通过负载均衡可捆绑1至N个CDMAlX信道，形成n*80Kbps的数据传输带宽。使用多条CDMAlX,相当于将总出口带宽拓宽到原来的多倍（具体看捆绑几个CDMAlX信道）。事实上，对于一般的视频监控系统的信息传输，捆绑3个CDMAlX信道就可以达到240KbPS的总数据带宽，完全可以满足采用MPEG-4视频压缩格式的视频信息实时传输的要求，将现场视频信息实时传送到监控中心。并且，通过这种方式获得的“高带宽”在费用上更具优势，因为目前CDMAlX包月费用很低，多申请几条信道费用也很有限，用有限的费用换来带宽的成倍增长，对于视频监控网络是很合算的。而以往向运营商租用的有线方式高带宽接入，包月费用就很高，相比之下多CDMAlX信道捆绑方案能用极小的代价获得实用的效果。2、方案优势替代光纤和专线，降低了网络建设成本，为用户节省大量的费用；工程建设周期短；扩充性强； 可灵活方便地进行安装布署； 提供高可靠性，保证不间断的视频监控； 传输速率高，实时性强； 支持远程监控;设备成本低，性价比高。三、系统原理电力远程视频监控系统由前端视频采集模块、视频服务器、图像传输模块、远程监控模块构成。前端视频采集模块负责采集视频监控图像信息及语音信息。视频服务器接收现场监控点安装的摄像机所摄录的实时和高分辨率的视频图像信息并进行压缩编码。经过视频编解码器压缩的视频信息通过CDMAIXIP路由器发送到CDMAIX网络。视频监控信息采用CDMAlX网络传送至中心控制室进行计算分析、整理和记录，传递速度快，系统结构简单。视频监控中心设在电力局中心控制室，采用矩阵控制器，通过计算机控制实现视频切换、硬盘自动长时间录像及摄像机、云台等各种动作，实时监视变电站状况。监控中心通过专线从移动营运商网关获得实时视频信息，可以完成对远程监控点的视频监控。四、原理框图电力远程视频监控系统采用CDMAIX移动数据网络进行组网和数据通讯。各变电站（所）提供以太网接口，便于变电站（所）的图像、声音及数据经视频编码器通过CDMAlXIP路由器以太网接口通过CDMAlX移动数据网络上传至监控中心；图像信息通过音视频解码转换为模拟图像，在监控中心可以以监视器、电视墙等方式显示图像。监控中心采用远程监控管理软件对各变电站（所）的图像及数据集中管理。五、系统结构无线视频监控系统由视频信息采集压缩系统、无线数据传输系统和监控管理中心三部分组成：1、视频信息采集系统在变电站，视频采集终端负责采集视频信号、报警信号，并执行远程控制命令，如控制云台的转动和摄象机镜头等；视频采集终端通过CDMAIX通信设备与视频服务器进行通信，交换视频、报警和控制数据。根据监控点的具体情况，在各监控点安装相应的监控摄像机（彩色或黑白、固定或活动云台、定焦或变焦）和软件系统。在每个监控点可以安装一个或数个监控摄像机，外围再各配备一台云台、防护罩及云台控制器。每个视频采集点各匹配一台视频编解码器。监控摄像机用于各监控点实时视频信号。云台可以由控制中心的计算机控制。用户可对摄像机进行水平360度，垂直90度及变焦控制。视频编码器是集音、视频采集、音视频压缩编码、网络传输、WEBServer输入输出控制等功能于一体的网络视频传输设备。视频编码器可以接入各种模拟摄像头，将模拟音、视频信号转换为压缩音视频数据流，再通过网络传输到PC上解码显示或通过视频解码器还原为电视信号显示。视频编解码器负责把摄像机的模拟视频信号转变成数字信号，同时进行压缩，另外也传输控制信号，视频编解码器内置10/100M网卡，通过网线连接到无线设备上，编码压缩处理后的监控信息通过无线网络汇集到监控管理中心，监控中心能看到各监控点的实时状况，监控人员可通过监控中心局域网或Intemet远程实时浏览视频图像、遥控云台。为充分保证每个监控点的带宽，采用MPEG4的编码标准，带宽占用较低，并可实现图像的优质传输和存储，而且传输距离较远，适用于广阔区域的监控。2、无线传输系统通过CDMAlXIP路由器采用点对多点方式建立覆盖监控领域的无线带网络。在远程监控点安装SCN2000CDMAlXIP路由器（以太网接口）。产品具有传输距离远、低时延（对视频应用非常关键）和设备成本低的特点，可以提供高效和经济的视频传输解决方案。CDMAlX理论速率153.6Kbps,目前实际测试速率为80kbps,超过目前普通有线电话拨号上网的56kbps,是平均30-4OkbPS的GPRS数据传输的2-3倍。可以将不同地点的现场视频信息通过无线通讯手段传送到监控中心，支持采用H263MPEG-I/2/4等格式的数字视频流稳定可靠地进行传输，能够保证视频流的稳定持续传输，并且不受山川、河流、桥梁道路等复杂地形限制。特别适合像交通路口远程监控的通信需求。SCN2000CDMA1XIP路由器设备提供10/100BaSeT以太网接口，监控点的交换机、视频解码器和摄像机都可以直接双绞线连接到SCN2000CDMAlXIP路由器的10/100BaSeT以太网接口上。3、监控管理中心监控管理中心负责接收各监控点通过CDMAlX网络传输过来的视频信息，在调度中心或者集控站中有视频服务器，它负责管理多个变电站的视频采集终端，并为局域网上的监控终端提供视频服务。当变电站比较多时，可以使用多台视频服务器。监控管理中心负责接收各监控点通过CDMAlX网络传输过来的视频信息，控制中心可以通过电视监视器显示各现场监控点的图像信息，也可在通过电视墙进行图像的实时监控，并进行数码录像，用户登录管理，控制信号的协调，视频数据可同时存入存储服务器，进行录像的存储、检索、回放、备份、恢复等。监控人员可以通过计算机访问存储服务器查询回放视频录像。六、系统功能参数1、系统特点：采用MPEG4的压缩技术；支持WebSerVer,BS模式操作，可通过浏览器和互联网进行远程控制访问;支持TCP/IP协议提供RS232/485接口，RJ45以太网接口；2、技术指标视频输入PAL彩色，750,1VPP输入压缩方式MPEG4编码分辨率Dl:704*576,3CIF:528*576,2CIF:352*576,CIF:352*288输出码率64Kbps-l.6Mbps控制接口RS485/RS232接口，可接各种云台镜头协议TCP/IP监控方式B/S模式网络接口10100MRJ45以太网接口使用环境温度：T040°C,湿度:90%非凝结七、行业应用:行业应用电力系统无线视频监控无人值守监控点、电厂视频监控水利系统无线视频监控河流、水库、船闸视频监控水文站网监控水文站点视频监控铁路运输系统无线视频监控车站、铁路道口视频监控工厂监控工厂、车间视频监控港口码头仓库监控港口、码头、仓库设施视频监控交通路口无线视频监控城市路口、道路车流量视频监控无人值守机房监控。电力、电信无人值守机房视频监控社区保安监控住宅楼、停车场安全防范视频监控医院监控医院视频监控公安监控公共场所、山林交通治安消防视频监控军事设施监控军事基地、边境、哨卡远程视频监控某站主变电所安装施工方案安装工程施工方案第一节：工程概况一、概况某主变电所内配置两台25MVA20KV/6.3KV三相油浸自冷式有载调压双绕组电力变压器，两台2000KVA6KV/0.4KV干式变压器和630KVA6KV/0.4KV干式变压器一台，供全厂及所内所有负荷用电。电缆间设置灾后排风及机械通风。灾后排风量按换气次数5次/h计算，用于气体灭火后排除废气，采用斜流风机EF-03-04,室内侧接竖风管，竖风管上设置电动密闭阀QD0304分需通风换气时开启风机EF0508。机械补风量按送风量的80%选取，采用斜流风机SF02百叶风口。生活给水水源为厂区生活给水管网供给，供水所需压力020MPa（表压），厂区生活水压力为049MPa（表压）满足要求。日生活用水量2.0m3.生活污水重力排出室外，然后排入厂区生活污水管网。生产废水重力排出室外，然后排入厂区生产废水和污染雨水管网。二、工程特点工作量大：该安装工程主要包括有给排水管道安装、通风管道的制作安装、电气安装及设备安装等四方面的内容，系统大且有比较复杂，功能比较齐全，安装工程的工作量比较大。施工配合多：该工程由安装工程在施工中必须与弱电安装、消防安装、室内装饰等多组施工队伍密切配合，以确保工程施工进度和质量符合合同规定的要求。施工环境恶劣：江苏LNG项目接收站建在南通市如东县长沙镇西太阳岛上，经陆岛通道（黄海大桥12.6Km）进入人工海岛上。岛上全年风沙大、雨天多，施工条件差、施工环境恶劣。综上所述：只有掌握本安装的自身特点，才能在安装过程中做到有的放矢，才能把施工质量和施工进度时刻把握好，达到合同要求的质量目标和施工进度目标。第二节：编制依据及原则一、编制依据1、由建设单位（业主方）提供的给排水、电气及暖通施工图纸。主变电所给排水图纸，主变电所电气图纸，主变电所暖通图纸2、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：建筑给排水及采暖工程施工质量验收规范GB50242-2002建筑电气工程施工质量验收规范GB50303-2002通风与空调工程施工质量验收规范GB50243-2002通风管道技术规范JGJ1412004J363-2004压缩机、风机、泵安装工程施工验收规范GB50275-1998建筑工程施工质量验收统一标准GB50300-2001建设工程文件归档整理规范GB/T50328-2001建筑施工安全检查标准JGJ59-99施工现场临时用电安全技术规范JGJ46-88建筑排水硬聚氯乙烯管道工程技术规格CJJ/T29-1998给排水标准图集Sl、S2、S3建设工程项目管理规范GB/T50326-20013机械设备安装工程施工及验收规范GB50231-98二、编制原则本施工组织设计方案在编制过程中，我方对图纸和相关文件进行充分的研究和分析，针对本安装工程的特殊性，编制详尽的施工组织设计和项目质量计划，以作为指导现场施工的依据，并将迅速组织具有丰富施工管理经验的项目管理班子和能打硬仗的施工队伍进驻本安装工程现场，从机械设备、材料供应以及劳动力等多方面及时配备，确保各项目标的实现。我方将充分利用各种有利条件，以敬业、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程进度，优质、高速、安全地完成该工程的建设任务，向业主、向社会交一个满意的答卷。三、编制内容本工程招标范围内的所规定的给排水系统安装、电气系统安装、通风与空调系统安装，共计三个分部工程的内容。主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。根据安装工程自身的特点，在编制施工方案时，重点突出以下二方面的内容：一是施工准备工作，二是策划施工活动过程。四、编制目的编制施工组织设计方案的目的是：为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。第三节：施工前期准备安装工程前期施工准备工作可分为临设的搭设、技术准备、劳动力准备、材料准备、机具准备五大部分。为提高施工准备工作的质量，加快施工准备工作的进度，必须加强建设单位、设计单位、监理单位及总包施工单位四者之间的协调工作，并要做到统一步调，共同做好施工准备工作。建立健全施工准备工作责任制，按计划将责任落实到有关部门甚至个人，同时明确各级技术负责人在施工准备工作中所负的责任，各级技术负责人应是各阶段施工准备工作的负责人，负责审查施工准备工作计划和施工组织计划，督促检查各分项施工准备工作的实施，及时总结经验和教训。建立施工准备工作检查制度，使施工准备工作有组织、有计划、有分工地进行，检查的目的在于督促和发现薄弱环节，不断改进工作。由此可见，工程施工进度的快慢、施工质量的好坏，都与施工准备工作有着直接联系，准备工作充分与否，直接影响到施工工序的能否正常进行，施工准备工作是组织施工生产的重要因素。一、技术准备认真熟悉和审查施工图纸，了解设计者的意图，结合水、电、通风与空调及相关的弱电施工图纸，进行纵横比较和联系，使水、电、通风专业相结合、相对照。发现有不合理或有疑问的地方，及时作好记录，作为日后图纸会审的内容，并把会审记录作为资料保存好。了解水、电及通风各专业图纸上预留、预埋的孔洞和管线位置，并结合土建结构施工图纸，核对总包单位已留孔洞的标高、坐标，以保证安装工程的施工不受孔洞预留的影响。编制施工图预算，列出各分项工程的工作量，并确定安装工程中各分项工程用料、用工和机具使用情况，并汇总成表，以便为材料准备和劳动力组织准备及机具准备提供可靠的理论依据。编制安装工程施工技术方案，确定采取的技术措施，保证施工技术既合理先进又能提高施工进度，缩短工期。编写详细的安全和技术方面的交底记录。交底内容应具体、明了且具有针对性，以保证安装工程施工安全和施工质量符合规范要求。组织施工人员进行技术培训，使职工对各项技术操作规程、规范做到心中有数，在安装时才能做到有的放矢，确保工程施工质量符合规程、规范的要求。二、材料准备根据施工进度计划的要求，按材料名称、规格、使用时间、材料储备定额和消耗定额进行汇总，编制材料需要量计划，为组织备料、确定仓库、堆放场地所需面积和组织运输等提供依据。根据材料计划单，组织货源，联系生产厂家，确定加工、供应地点和供应方式，使材料的供应不影响工程的施工进度。材料的供应由项目部依据工程的进度计划和实际的工程进度，按实提出采购申请计划，经审批后由材料部进行采购。材料采购应在考核合格的供应商内进行采购。材料供应商应提供相应产品合格证、消防流通领域证等有效证件，以防不合格产品进入现场。材料进场后，及时向甲方代表和监理公司进行报验，并填写好材料检验单由业主单位定厂、定价的材料，应提前一个月报监理公司和业主单位进行审核，以便尽早确定厂家和价格，便于落实材料的采购。由业主供应的设备，提前一个月报监理理公司和业主单位进行审核，确保设备的型号、数量及各项技术参数符合设计要求，同时对业主供应的设备提出到货时间，以便业主与供应商签订合同时落实供应计划。三、劳动力组织和准备建立工程项目领导机构和组织建立精干的施工班组，认真考虑各专业、各工种之间的合理搭配，技术工与普通工的比例要满足合理的劳动搭配。根据各施工阶段中各分项工程的工程量，并结合施工图预算中用工情况，合理安排各工种人员进场，以提高劳动生产效率，杜绝“窝工”现象的发生，保证安装工程施工进度。对特殊工种要建立上岗制度，特殊工种的施工人员必须持证上岗，并建立档案，以确保用工质量。四、机具的准备根据采用的施工方案，安排施工进度，确定施工机械的类型、数量的进场时间，并编制安装工程使用机具的需用量计划。根据各施工阶段各专业使用机具的情况，由项目施工技术员进行合理调配使用，以提高机具的使用效率。拟投入主要机具如下表所示。拟投入的主要机械设备表序号机械设备名称型号数量备注1电焊机BX1-3156台按进度陆续进场2电动套丝机1/2-4"2台按进度陆续进场3砂轮切割机400三5台按进度陆续进场4氧乙快割具30型5套按进度陆续进场5角磨机100mm3台按进度陆续进场6联合角咬口机XPF-121台按进度陆续进场7单平咬口机XPF-121台按进度陆续进场8剪板机YZJB1台按进度陆续进场9电剪刀J1J-SF1-2.52把按进度陆续进场10立式台钻322mm4台按进度陆续进场11手电钻313mm10把按进度陆续进场12冲击电锤625mm25把按进度陆续进场13葫芦IT、2T、5T15台按进度陆续进场14液压拖车3T1台按进度陆续进场15液压弯管器15108mm1台按进度陆续进场16液压开孔器1565mm1台按进度陆续进场17墙槽切割机Z1E-SF2-11O5台按进度陆续进场18卷扬机5T1台按进度陆续进场19电动水压泵6.3Mpa2台按进度陆续进场20加压水泵50DL*41台按进度陆续进场第四节：安装工程质量保证体系一、安装项目部组织机构的建立项目部组建原则：根据招标文件界定的工作内容和安装工程的特点，确定项目施工管理人员的性质；根据我公司质量管理体系运行的需要；本着确保工程质量优良的目标，精心组织施工的原则。二、管理人员的职责项目管理的成败与选用的项目管理班子成员的素质有关，选用较高素质的管理人员，既便于项目管理，又能提高整体管理人员的素质。因此在选用项目管理班子成员时，一定要经过考核后谨慎选用。为便于项目管理，对选用的的管理人员，应明确其职责，对于不同岗位的管理人员其职责是不同的，项目管理人员职责如下表所示：序号名称管理岗位1安装工程项目管理安装项目经理2安装工程施工技术管理各专业施工技术员3安装工程质量管理专职质检员4安装工程安全文明施工管理专职安全员5安装用材料、机具、设备管理专职材料员6安装工程预决算管理专职预算员7安装工程资料管理专职资料员主要管理人员的职责如下：安装项目经理：合同管理、现场管理、生产各要素的组织与协调。安装项目质量员：质量控制、质量检测、质量记录、质量管理。安装施工技术员：控制分部工程施工质量、控制分部工程施工进度、控制安全文明施工、控制材料消耗。安装材料员：物资计划、物资保管、物资发放、物资管理工作。安装资料员：文件和资料的管理、质量记录管理、计量器具管理。三、质量目标管理公司按GB/T90024S09002质量体系一生产、安装的服务的质量保证模式建立质量体系，并制定安装工程质量手册、质量体系程序文件和作业指导书等，作为质量控制的的效手段。按照公司质量体系运行规定，结合安装工程自身特点，对安装工程质量各阶段实施控制，并编制详细的质量计划作为质量控制目标的文件，使质量体系有效运行。四、物资的管理和控制1、物资管理甲方应按乙方的计划要求的进场时间、物资型号、数量、质量等级要求，供应物资到场。甲供材料、设备的种类、规格、型号、质量等级与设计要求不符时，乙方有权拒绝收货；材料或设备的检验应由甲方代表、监理代表在场，合格的物资方可在工程上使用；乙方收到甲供物资后，应根据物资的不同要求，妥善保管。乙方采购的物资质量，应符合设计和规范要求，并应向甲方和监理单位组织材料报验，及时为好各种手续后方可使用。乙方采购的物资，应按甲方指定的生产厂家采购，保证物资质量。所用材料或设备在进场后，须做好防潮、防雨措施，确保材料或设备的质量不受外界环境的影响。2、物资的控制物资的采购和进货检验工程材料、设备需用计划由各专业施工员根据设计文件编制。在计划中明确材料或设备的规格、型号、数量、材质、进场时间以及质量要求。按照施工合同及有关材料、设备的供应文件，材料部门分门别类编制计划，并报建设单位组织采购。采购必须在合格供应商之间采购，合格供应商的评价、选择、控制等管理工作，由材料部门按公司质量体系文件进行评定。物资的检验应随时做好记录，它包括：文件资料的验证：包括进货单、装箱单、质量证明书、合格证、产品说明书等。甲供物资的控制项目部材料员负责与甲方有关材料人员配合进行甲供物资的管理工作，其物资的交接及验证时，甲方及监理相关人员应到现场共同实施。甲方应按材料设备需用量计划的要求提供物资。物资的标识和保管入库房及现场的各类物资应有相应的标识牌（标牌、标签、标记等），以表明物资的名称、规格、验证结果等。物资领用、发放时，应在发放、领用单上标明规格、型号、数量及用途。作业班组领用重要物资时，必须在领料单上注明用途及使用部位，以便查找。物资的保管应严格按规定进行：易燃、易爆物资、贵重物资单独存放保管，防雨防潮物资应有防雨防潮措施。物资的标识和保管工作由项目部材料员负责。五、文件和资料的控制1、文件和资料受控清单的建立用于本工程作为施工及管理依据的文件和资料主要有：设计图纸、质量体系文件、施工验收规范、质量检验评定标准、设计变更、施工组织设计方案、质量计划等，由安装项目部技术内业建立文件和资料受控清单。2、文件和资料的管理文件和资料的标识管理质量体系文件采用公司制定的统一标识的方法。施工验收规范、质量检验评定标准由项目部根据现行颁布的最新有效版本，统一作受控标识。施工组织设计及专项施工方案由项目部统一作标识。文件和资料的配备施工验收规范、质量评定标准，由项目部配备，本工程执行的规范和质量标准详见编制依据一节。设计施工图、设计交底记录由项目部技术内业在建设单位领取，技术内业负责发放、保管等管理工作。施工组织设计及专项施工方案由项目部分发，技术内业管理。技术变更拟定由技术资料管理员在各专业施工员处领取并保管。六、建立检验和试验制度1、材料或设备的检验和试验进场入库的材料、设备须进行检验和试验。进货检验和试验工作由材料员负责，主要材料、设备会同施工员、质量员、建设单位代表、监理工程师进行。检验方法：随机资料检验、外观检验、无损检验、功能试验、对材质有颖问的材料，应按规定进行理论和无损检测，检验程序为免检、抽检、全检。本工程应重点做以下进货检验和试验：设备的开箱检验、管道阀门试验、风机盘管水压试验和三速试运转、主要材料的检验。2、施工过程中检验和试验过程检验和试验：由试验工程师负责，主要工作应邀请建设单位代表、监理工程师共同进行监督。检验方法如下：目测法：采用看、摸、敲、照等方法，对检查对象进行检查。量测法：通过测量工具或计量仪表，用靠、吊、量、套等方法对检查对象进行检查。试验法：通过现场试验或试验室试验等化验手段，取得数据，分析判断质量情况。3、检验程度全检：主要用于关键过程或隐蔽工程等重要部位。抽检：适用于基本项目、允许偏差项目的检验。4、检验项目按质量标准规定划分为：保证项目、基本项目、允许偏差项目。保证项目由质量管理工程师负责检验；基本项目和允许偏差项目，由班组长自检，施工员或质量员工程师抽检。七、质量记录的控制和保存1、质量记录种类：以文字记录；质量记录的形式由各责任人员按质量体系运行要求，在过程中形成。记录应真实、清楚、签字齐全，项目部技术内业按体系运行要求，建立质量记录清单，并以此作为质量记录的标识。2、质量记录的收集和保管技术内业收集、保管工程竣工技术资料及进度、施工技术和外来质量记录，每月收集并整理。材料员收集保管材料、设备工作方面的记录。质检员、安全员收集、保管质量、安全管理工作方面的质量记录。3、质量记录的处理工程竣工后，按国家竣工资料管理规定，工程竣工技术资料报送档案馆和建设单位处理。其余质量记录收集整理，由安装工程项目部负责保存。八、持证上岗记录本工程所有管理人员，按国家的规定实行持证上岗。为便于管理，所有证件由公司统一保管，并建立持证上岗人员的台帐。本项目重要工种，如电工、焊工、起重工等均做到持证上岗。第五节：安装工程施工方案及主要技术措施一、给排水安装工程施工方案及主要技术措施本工程给排水安装工程，主要包括生活给水管道系统、排水管道系统。本工程生活给水管道采用PP-R管（S5系列1.25MPa）,热熔连接；生活污水、生产污水排水管道采用优质UPVC管，粘接。1、给排水安装工程施工顺序给排水管道安装施工顺序为：从下向上进行施工，主管一干管一支管一试压一油漆一保温一与设备连接。2、给排水安装施工前准备资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证暖卫安装工程施工顺利进行。3、UPVC塑料排水管道安装的施工方法和技术措施工艺流程安装准备一预制加工一干管安装一立管安装一支管安装一卡件固定一封堵洞口一闭水试验一通水试验一通球试验一竣工验收。安装准备材料准备：UPVC塑料管内外表层应光滑、无气泡、裂纹，管壁厚薄应均匀致，直管段挠度不大于1%,管件造型应规矩、光滑、无毛刺；所购材料必须有合格证件；选用胶水与管材、管件应是同一生产厂家。工具准备：手电钻、电锤、钢锯、铳口器、活扳手、手锤、水平尺、套丝板、线坠等。UPVC排水干管的安装根据设计图纸要求坐标、标高，预留槽洞或预埋套管。采用支、吊、托支架时，应按设计要求的坐标、标高及坡向作好支架。干管施工条件具备时，将预制加工的管段，按编号运至安装部位，各管段粘连时，必须按粘连工艺依次进行。全部粘连后管道要直且坡度均匀，各预留口位置准确，最后把各预留口封严，以防杂物掉入管内而堵管。隐蔽的污水干管必须做灌水试验，合格后方可进行隐蔽排水支管的安装按设计要求卫生间器具布置，实测尺寸后进行预制加工，并编好号码运至现场。支管安装必须按设计要求放好坡度，并坡向排水管，并及时把各预留排水口封堵严密，防止杂物掉入管内。排水支管的坡度应符合设计和规范要求，通常为2.6%O排水管道的闭水、通水、通球试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟，以液面不下降为合格。排水管道在竣工前应进行通水、通球试验，先通水后通球。通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；通球试验时，通球球径不小于管内径的3/4,胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格，并做好各项试验记录。5、给水管道的施工方法和主要技术措施给水管道施工工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道冲洗一管道防腐、保温一竣工验收。施工准备给水管道安装工程正式施工前，施工人员首先要熟悉图纸，进行技术交底和材料准备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。热熔连接生活给水管道采用PRR管，热熔连接。给水管道的走向、标高及座标等应满足设计要求，且符合施工规范的要求，在组织施工过程中，应采取以下技术措施：室内给水管道的水压试验必须符合设计要求。当设计魏注明时，各种材质的给水管道系统实验压力均为工作压力的15倍，但不得小于0.6MPa.给水系统交付使用前必须进行通水试验并做好记录。检验方法：观察和开启阀门、水嘴等放水。生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。检验方法：检查有关部门提供的检测报告。室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。检验方法：观察或局部解剖检查。管道保温：室内生活给水立管横管管道做保温，材料为聚乙烯泡沫塑料管壳，厚度为40mm。采用金属薄板保护层，具体做法参见国标03S401-50.6、管道支架安装室内所有的管道均按规范要求设管支架及托架，给水立管设管卡固定。管道支架设置的高度和间距，应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上焊缝要饱满且无夹渣，除埋入硅中的部分外，应及时刷防锈漆做好防护处理。7、阀门安装阀门的安装位置，进出口方向应正确，连接牢固、紧密，启闭灵活，手柄朝向合理，表面洁净。阀门的手轮在安装时应卸下，交工前统一安装好；安装螺纹阀门时，一般在阀门的出口处加设一个活接头，以满足日后维修的需要。阀门在安装完毕后，竣工验收前，根据规范要求，做好各类管道上阀门的颜色标记。二、电气安装工程施工方案及主要技术措施本工程电气安装，主要包括电气照明系统、电气动力及防雷接地系统三部分。电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。1、电气安装施工顺序安装准备一管路预制加工一箱盒定位一管路连接一穿带铁丝一扫管一一带护口一穿线一托盘安装一电缆敷设一配电箱安装一设备接线一照明器具安装一系统调试。2、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。根据各分项的要求，确定机具的使用情况，准备施工机具。根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。操作方法：施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书，双方签字后，班组和施工员各执一份。质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。班组与施工技术人员和各执一份，任务单以书面形式下达，以工作面或进度时间为下达依据。班组的自检记录：班组每月向施工员报完成量时，必须同时交出本月完成量的自检记录，记录应完整、真实，并明确施工部位，施工员抽检、质检员复检合格后，方可按所报完成时进行经济核算。3、电气安装工程主要施工方法和技术措施配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内喑敷线管焊接或绑扎应严密、牢固，喑配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺，并堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。钢管喑配一般要求：敷设于多尘和潮湿场所的电线管路、管口管子连接外均应做密封处理；埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管；敷设可挠管超过下列长度，中间应装设分线盒：管子全长超过30m,无弯曲时；管子全长超过20叫只有一个弯时；管子全长超过15叫只有两个弯曲；管子全长超过8m,有三个弯时；盒、箱开孔整齐，管孔不得开长孔，应采用手电钻或液压开孔器进行开孔，孔径与管径相吻合，严禁使用电气焊进行开孔。线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内。金属线槽与线槽之间的接口平整，接缝严密无扭曲变形，支架设置合理，固定问距不得大于2m,在转角和分支处及端部应有固定点，固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽应需盖板齐全。金属软管敷设：钢
