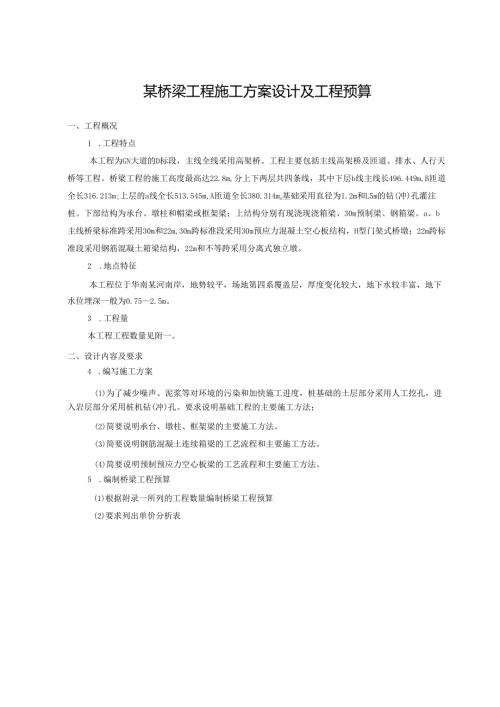

某桥梁工程施工方案设计及工程预算一、工程概况1 .工程特点本工程为GN大道的D标段，主线全线采用高架桥。工程主要包括主线高架桥及匝道、排水、人行天桥等工程。桥梁工程的施工高度最高达22.8m,分上下两层共四条线，其中下层b线主线长496.449m,B匝道全长316.213m;上层的a线全长513.545m,A匝道全长380.314mo基础采用直径为1.2m和L5m的钻(冲)孔灌注桩。下部结构为承台、墩柱和帽梁或框架梁；上结构分别有现浇现浇箱梁、30m预制梁、钢箱梁。a、b主线桥梁标准跨采用30m和22m,30m跨标准段采用30m预应力混凝土空心板结构，H型门架式桥墩；22m跨标准段采用钢筋混凝土箱梁结构，22m和不等跨采用分离式独立墩。2 .地点特征本工程位于华南某河南岸，地势较平，场地第四系覆盖层，厚度变化较大，地下水较丰富，地下水位埋深一般为0.752.5m。3 .工程量本工程工程数量见附一。二、设计内容及要求4 .编写施工方案(1)为了减少噪声、泥浆等对环境的污染和加快施工进度，桩基础的土层部分采用人工挖孔，进入岩层部分采用桩机钻(冲)孔。要求说明基础工程的主要施工方法；(2)简要说明承台、墩柱、框架梁的主要施工方法。(3)简要说明钢筋混凝土连续箱梁的工艺流程和主要施工方法。(4)简要说明预制预应力空心板梁的工艺流程和主要施工方法。5 .编制桥梁工程预算(1)根据附录一所列的工程数量编制桥梁工程预算(2)要求列出单价分析表工程量清单第1页共3页编号项目名称单位数量单价合价401-1桥梁荷载试验座403钢筋403-1下部结构钢筋t664.4403-2上部结构钢筋t2024.6403-2.1上部结构16Mnq钢板t2023.3404基础挖方404-1水上基础挖方m3404-1.1土方m3404-1.1.1挖土方m35228404-1.1.2土方换填沙m3404-1.2石方m3404-2水下基础挖方404-2.1土方m3404-2.2石方m3405灌注桩405-1.1钢筋笼t405-3干处钻孔桩405-3.1桩径1.2mm940405-3.2桩径L5mm296405-3.3桩径L8mm533405-3.4钢筋笼t278405-5桩基无损超声监测预埋钢管t10.6406结构混凝土406-1混凝土基础406-1.1C10混凝土基础垫层Hl3134.5406-1.2C20混凝土基础m3406-1.3C30混凝土桩承台1235.60第2页共3页编号项目名称单位数量单价合价406-2混凝土下部结构406-2.1C30混凝土桥台m337.8406-2.2C30混凝土桥头踏板m49.1406-2.3C25混凝土挡墙m3379.3406-2.4C30混凝土桥墩m31340.7406-2.5C30混凝土帽梁m3999.8406-2.6C40混凝土支座垫石m30.4406-3混凝土上部结构406-3.1C35混凝土箱梁3m2712.1406-3.2C40混凝土浇层m3993.5406-7混凝土护栏406-7.1DlOh硬塑电缆管m3337.2406-7.2C30混凝土防撞栏m31105.2406-7.3钢筋t292.5406-7.4复合不锈钢管t407预应力混凝土407-1预应力钢材407-1.1钢丝t407-1.2钢绞线t162407-1.3锚具BMI5-3套1560407-1.4锚具BMI5-4套1160407-1.5锚具OVMI5-12套36407-1.6锚具VM15T2P套36407-1.170x2OnInI波纹管m39440407-1.8D90波纹管m591.6407-5.1C50预应力混凝土框架梁m3229.5407-6.1C50预应力空心板m33549.5408钢构件第3页共3页编号项目名称单位数量单价合价409支座409-1.1四氟化斑橡胶支座dm3245.56409-1.2TCYBd200t49支座座714409-1.3GPZlOOOPX盆式橡胶支座座5411桥面铺装411-1沥青混凝土桥面411-1.1中颗粒沥青混凝土（厚度30mm）m217480.1411-1.2粗颗粒沥青混凝土（厚度30mm）Hl217480.1411-3伸缩缝411-3.1B-50伸缩缝m109.68411-3.2B-80伸缩缝m83.08411-4泄水管及引水管411-4.1桥上落水管（D200塑料）m1300414天桥414-1钢筋t13.7414-2基础挖方dm3100414-3.1D100钻空桩m80414-3.2D120钻孔桩m60414-4钢筋笼t12.1414-5ClO混凝土垫层m32.7414-6C25混凝土承台2m310414-7C25混凝土墩身m329414-8C25混凝土楼梯m2130.6414-9多功能橡胶板桥面铺装m2212414-11天桥钢梁t72.9414-12钢管栏杆t6.7414-13预埋铁杆t414-14板式橡胶支座(30OmmX450mmX47m11)dm325.38414-20桩基无损声测预埋钢管t0.7XX隧道雪沟斜井抽排水方案一、工程概况1 .工程简介XX隧道雪沟斜井井身全长1328.67m,高差94.78m,坡度为7.74%。斜井洞口里程为斜13+25。斜井承担正洞2315m的施工任务，正洞施工里程为DK144+205-DK146+520。斜井与正洞相交里程为DK144+800,斜井与隧道中线小里程方向的平面夹角为65。5二斜井现已施工至斜05+50,目前掌子面围岩情况较差，呈砾岩夹砂岩，开挖面不能自稳,需要采取超前支护。拱顶左侧有大面积渗水，并呈线状。2 .工程地质、水文地质隧道洞身地层基岩为下第三系泥岩夹砂岩、砾岩夹砂岩；三叠系中统砂岩、页岩、灰岩等。本区地下水的分布规律和赋存条件，受到气候、构造、岩性及其地貌控制。隧道区山体岩层历经多次构造变动，褶皱、断裂、节理裂隙均较发育，其接触带、片理、原生层理裂隙等构成了地下水储存的基本条件，决定了其地下水多以裂隙水存在为主。基岩裂隙水按成因又分为网状风化裂隙水及脉状构造裂隙水，受其所处地貌位置、构造部位和岩性特征的控制，并因补给条件的不同，地下水的分布亦有明显的差异性。目前斜井施工一直处于富水区，预计斜0+50-05+00都处于富水区。斜井承担正洞施工的区段预计为中等富水区，单位正常涌水量分别为14015m3dm及11325m3d.mo二、总体施工排水方案1 .斜井施工方案斜井施工反坡排水架设2100排水管。工作面设2台泥浆泵（2台备用）抽至移动积水坑，移动积水坑采用2台污水泵抽至1号泵站，1号泵站设渣浆泵将水抽至洞外。1号泵站设两台扬程60m流量120m3/h的渣浆泵。2 .斜井进正洞后施工方案正洞施工将工作面积水抽至2号泵站，2号泵站将水抽至1号泵站，1号泵站将水抽至洞外。2号泵站设一台扬程70m流量850mh的渣浆泵，一台扬程50m流量100m3/h的污水泵。1号泵站设一台扬程70m流量850m3h的渣浆泵，一台扬程60m流量120nP/h的渣浆泵。另外加设一根200排水管。三、抽、排水布设（一）斜井施工泵站里程布设1号泵站：设置里程斜06+25（高差为51.184m）在井身右侧设置，配置2台功率55KW渣浆泵、扬程60m,流量120m3时，布设管道100mm两条，日排水量按满负荷计算可排水5760ri?/天。移动泵站：设置在距离工作面大约30米的位置，随工作面得前进不断向前移动。配置2台污水泵、扬程50m,流量100nI3/时，布设管道100nlnl两条，日排水量按满负荷计算可排水4800nW天。（二）正洞施工泵站里程布设1号泵站:设置里程斜06+25（高差为5L184m）在井身右侧设置，1号泵站设一台扬程70m流量85Om3/h的渣浆泵，一台扬程60m流量120m3h的渣浆泵。日排水量按满负荷计算可排水27600m3/天。2号泵站：设置里程斜井与正洞交口处，2号泵站设一台扬程70m流量850m3/h的渣浆泵，一台扬程50m流量100nI3/h的污水泵。日排水量按满负荷计算可排水22800m3/天。（三）斜井排水泵站平面布置图见附图1、2四、人员配置队组织成立专业抽水工班，并任命班长一名，并配备维修车一辆。附：排水系统图人员配置表1斜井施工人员配置表泵站抽水司机（人）维修班（人）抽水调度备注1号泵站221移动泵站2工作面4合计821附：排水系统图人员配置表2正洞施工人员配置表泵站抽水司机（人）维修班（人）抽水调度备注1号泵站2222号泵站2工作面12合计1622附表1斜井施工抽排水设备布置表序号设备名称规格型号单位数量泵站1渣浆泵扬程60m、流120m3/h台3（1台备用）1号泵站2污水泵扬程50m、流量100m3/h台4（2台备用）移动泵站3泥浆泵扬程9m、流量50m3/h台4（2台备用）工作面附表2正洞施工抽排水设备布置表序号设备名称规格型号单位数量泵站1渣浆泵扬程70m、流量850m3h台2（1台备用）1号泵站2渣浆泵扬程60m、流量120m3h台2（1台备用）1号泵站3渣浆泵扬程70m、流量850m3h台2（1台备用）2号泵站4污水泵扬程50m、流量100m3/h台2（1台备用）2号泵站5泥浆泵扬程9m、流量50m3h台6（2台备用）工作面五、安全注意事项1、注意水泵用电安全，消除用电安全隐患。2、施工时注意对水泵的保护。3、工作面水泵要放置在不影响工作面工人操作的位置，以免影响施工并减小安全隐患。六、应急救援响应程序当洞内发生较大涌水或者突泥突水时，施工人员迅速撤离到安全地带，并立即通知应急小组。并在发生突泥突水事故10分钟内，启动应急排水方案，配合救援人员对遇险人员的营救。对发生溺水人员迅速组织现场抢救。在各级泵站配备对讲机一台，使泵站工作人员便于互动、撤退。并及时汇报现场实际排水情况，协助制定应急对策。保证人员安全，正常施工。
