某市政道路地道工程施工组织设计.docx

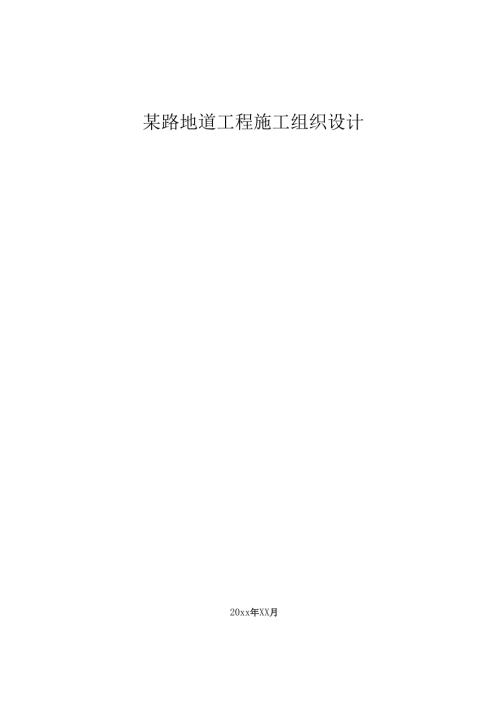

某路地道工程施工组织设计20xx年XX月第一章技术标书总说明11.1编制依据11.2编制原则11.3编制方法2L4施工方针和目标21. 5对本工程的承诺31.5. 1对工程工期的承诺31.5.2对工程质量的承诺31.5.3 对安全生产的承诺31.5.4 对文明施工的承诺41.5.5 对环境保护的承诺41.5.6 对项目经理和项目管理班子承诺41. 5.7对工程竣工验收和质量保修的承诺41.5.8对交通组织的承诺5L6标书编制过程中采用的规范5第二章工程概况与重点、难点分析72. 1工程简述72. 2工程施工环境及条件102. 3本工程施工的重点、难点及对策162.3.1工程重点、难点162.3.2工程重点、难点的对策16第三章施工总体筹划233.1工程筹划中重大问题的分析决策233. 2工程施工总体安排243. 3总体施工方法253. 4施工进度计划273. 4.1总体施工进度计划273. 4.2分项施工进度计划293. 4.3进度保障措施293. 5劳动力安排计划323. 5.1劳动力安排原则323. 5.2劳动力部署及任务划分323. 5.3主要施工及技术力量333. 5.4分月劳动力计划表333. 6施工机械设备、试验设备配备计划333.6.1施工机械设备配备计划333.6.2主要材料试验、测量、质检仪器设备配备363. 7资金保证措施373.8主要材料供应进度计划及保证措施37第四章施工现场平面布置384.1施工现场总平面布置原则384. 2施工现场平面布置384. 3生活区布置414. 4施工围墙及大门414. 5施工道路及施工场地硬化424. 6施工用电424. 7施工给水454. 8施工排水454. 9拌浆系统464. 10施工通讯464. 11临时施工设施464. 12弃土与弃浆464. 13其它46第五章主要施工方案及技术措施475. 1地道工程施工方案475.1.1地道工程概况475.1.2地道施工流程495.L3地道围护、地基加固505.1.4基坑降水655.L5挖土及支撑735.L6主体结构施工825. 1.7工程防水895.1. 8大连西路跨线桥下部结构托换方案945.2排水工程施工方案965.2.1总体施工方法965.2.2管道施工工艺流程965.2.3沟槽开挖965.2.4沟槽降水975.2.5管道基础985.2.6玻璃纤维增强树脂碎管施工方案995.2.7磅水（闭水）检验1005.2.8沟槽覆土1005.2.9检查井施工方案1005.3道路工程施工方案1015.3.1道路工程概况1015.3.2沥青路面拆除及再生利用1025.3.3老路面拆除1025.3.4路基施工1025.3.5砾石砂垫层施工1055.3.6粉煤灰三渣基层施工1055.3.7贫碎浇筑施工1075.3.8沥青粘层施工1085.3.9玻纤格栅施工方法1085.3.10侧、平石施工1095.3.11沥青碎面层施工1105.4房建施工方案1125.4.1变电所结构施工1125.4.2变电所门、窗施工1125.4.3变电所屋面工程1135.4.4变电所照明工程113第一章技术标书总说明1.1 编制依据(1) XXX路XXX路西体育会路改建工程某路地道工程施工招标文件、施工招标图及招标补充文件(2) XXX路XXX路西体育会路改建工程某路地道工程地质资料；(3) XXX路XXX路西体育会路改建工程某路地道工程物探报告(光盘)；(4) XXX路XXX路西体育会路改建工程某路地道工程综合管线图(光盘)；(5) XXX路XXX路西体育会路改建工程某路地道工程用地范围图(光盘)；(6) 国家现行技术规范、标准及XXX市现行相关规范、标准及文件；(7) 业主及我公司自行组织的现场踏勘；(8) 类似工程施工经验；1. 2编制原则(1)充分响应业主要求的原则：我公司将以高度的责任感和良好的纪律性，完全服从建设管理单位的指示和招标文件的要求，充分响应合同范围内的所有条件。(2)安全第一的原则：本工程涉及超大、超长深基坑围护、降水、支撑、开挖及结构施工等多项工艺，故本施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，在安全措施落实到位，确保万无一失的前提下组织施工。(3)优质高效的原则：只有加强现场领导，强化管理，才能确保优质高效。我公司在在本工程中将贯彻执行IS0920xx0xx质量体系标准，积极推广、使用新技术，确保创优规划和质量目标的实现。施工中强化标准化管理，以求控制成本，降低工程造价。(4)方案优化的原则：科学组织，合理安排，优化方案是工程施工管理的行动指南,在施组编制中，对关键工序进行多方案比选，在技术可行的前提下择优选用最佳方案。(5)确保工期的原则：根据招标文件对本标段的工期要求，编制科学的、合理的、周密的施工方案，采用信息化技术，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。(6)科学配置的原则：根据本标段工程量大小及各项管理目标的要求，对人、财、物、设备等进行科学配置；选派有丰富的类似工程施工经验的管理人员和专业化施工队伍;确保流动资金的周转使用，并做到专款专用；选用优质材料；投入高效、先进的施工设备。(7)合理布局的原则：从服从建设管理部门安排、节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地的布局，做好环境保护和营区绿化。工程完成后，及时平整场地，恢复植被。1.3编制方法根据招标文件规定，本次标书总页数在200页以内，（包括附图、附表）同时根据【沪建建管（20xx）第092号】关于精简建设工程投标文件的有关通知，本技术标书编制以施工组织安排及总体筹划和施工技术方案与技术措施为主，除对关键施工技术工艺进行详细论述外，对一般的施工工艺只做简要论述。本技术标书第一章为技术标书总说明；第二章为工程概况、工程特点、重点、难点分析与对策；第三章为工程施工总体筹划（包括进度计划、人员配备，机械设备配置等）；第四章为施工现场总平面布置；第五章为地道敞开段、遮光段、暗埋段施工方案以及地道设备安装方案、某路排水、道路施工方案以及管理用房施工方案；第六章为工程监测施工方案；第七章为实施期间交通组织方案；第八章为实施期间配合管线搬迁方案；第九章为风险管理、应急预案及快速反应机制；第十章、十一章、十二章分别介绍了质量、安全、文明施工、环境保护、对外协调以及总承包管理等内容；第十三章为地道各类设备选用情况及供应商信誉情况、业绩等；第十四章为企业资质、业绩、荣誉、拟配备的本工程项目经理、技术负责人的资质、业绩；L4施工方针和目标一旦我公司有幸中标，将全力以赴，调配最精良的力量投入到本工程的施工中，确保本工程安全、优质的按期完成。施工方针和目标见下表：总体方针借鉴我公司多年来在在地道工程中积累的深基坑施工经验，应用成熟的深基坑施工技术把本工程建成一个“节能工程”、“和谐工程”、“绿色工程”、“环保工程”，争创样板工程。工期目标配足精良设备，强化管理，积极主动地克服一切困难，在保证安全、质量的前提下，确保工程总工期及各节点工期满足招标文件的要求。质量目标推行IS0920xx0xx-2000质保体系，全部土建工程必须达到一次验收合格标准，确保招标文件要求的“合格”标准，争创市政金奖。安全目标确保施工过程中不发生重大安全事故，实现人身伤亡事故为零、市级安全标化工地的目标。文明施工目标确保施工现场符合XXX市文明施工的统一标准，确保达到“市级文明工地”。环境目标保证区间沿线建（构）筑物的安全，保证周围的建筑物、管线不出现破坏；保证周边交通顺畅；建成“花园工地”、“绿色工程二协调目标设立专门部门，加强与绿化、管线搬迁单位和交警大队的联系，同时加强与设计、监理、业主等单位和施工区附近居民的联系，保持密切接触，力争得到他们的理解支持，确保工程顺利进行，共创“和谐工程”。配合目标本工程管线搬迁由业主指定管线专业队伍进行施工，相对于本标段来说，配合管线搬迁顺利完成也是本标段的目标之一，因此，从本标段开工起，我们就将配合工作放在首位，节点工期、场地提供，施工便道、工程衔接等各方面均提前考虑，积极配合业主和管线搬迁施工单位，共同努力把本工程建设成“样板工程”、“和谐工程”。1.5对本工程的承诺我们通过认真学习和研究了XXX路XXX路西体育会路改建工程某路地道工程的招标文件、有关设计图纸资料，并踏勘了施工现场，在分析了各种影响施工的因素和本工程的特点、难点后，我们有充分的信心，保证以高质量、如期完成本工程招标文件规定的工程范围内的任务。若我公司有幸中标，将对资金、工程技术与管理人员、劳动力与设备等资源方面加大投入，精心组织施工。并作以下承诺：1.5.1对工程工期的承诺根据招标文件规定，本标段在本工程开工前期，针对施工方案、人力物力等合理筹划,积极准备。在具备开工条件后，立即展开施工，力争按照计划完成全部施工内容。本工程主要工期节点目标见下表:项目要求工期计划工期提前工期工程开工20xx.04.2820xx.04.280工程竣工2009.09.302009.09.2010我公司将严格按照上述工期节点组织施工，同时承诺：除因不可抗力造成竣工日期推迟外，延误工期按每天万分之二向甲方支付违约金。1.5.2对工程质量的承诺全面的质量控制是工程建设的关键，本招标文件要求：本工程必须达到一次验收合格工程。为此，我们特制定本工程质量目标为：工序合格率达到100%,优良率达到85%,工程总体优良率为90%,工程质量达到优良。争创市政金奖工程。我公司在本工程实施过程中，树立“质量第一，预防为主”的指导思想，坚持“计划、执行、检查、处理”的循环工作方法，不断改进过程控制，严格贯彻执行建设部、XXX市和公司有关建设工程质量管理办法和质量保证措施，开展工程质量管理活动，创建优质工程。我们同时承诺：如未在规定时期内达到上述目标，甲方有权要求我公司返工，我公司除承担返工费用及甲方所有损失外，一并按合同总价的2%向甲方支付违约金。1.5.3对安全生产的承诺本工程安全目标：达到“安全达标工地”，无重大安全事故和管线事故、重大设备事故，创XXX市市政安全标化工地，如达不到上述目标业主可按合同价款的1%予以罚款，本工程如发生治安、综合治理、卫生防疫、廉政事故，被新闻媒体曝光、各级政府主管部门第四章施工现场平面布置4.1 施工现场总平面布置原则根据本标段工程的特点，工程沿线基本无施工场地，结合本工程管线搬迁、交通组织和本工程施工阶段的划分，充分利用现有条件。积极主动为业主分忧，减少业主的社会协调工作量。场地布置的总原则为：（1）施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜地进行规划安排，做到合理可行，先规划现场生产设施、进出场道路及管理人员、生产人员、监理人员生活、办公用地等；大宗料场及加工场等其它临时设施根据工程施工进度情况因地制宜进行布置。（2）根据施工总体安排及交通疏导的需要，充分利用规划用地，施工临时用地以满足施工生产和现场管理办公为主，尽量减少临时用地和占用市政道路。（3）充分考虑市容与环境保护，尽全力减少扰民，做到临时房屋及其它设施布置经济、合理、实用、安全、防火，并减少对周围环境和公共交通的影响。（4）平面布置要符合施工流程要求，减少对专业工种和其他方面施工的干扰。（5）平面布置要充分考虑施工给、排水和施工用电的布置。（6）平面布置要符合文明施工的有关规定，看眼于创建文明工地的目标实施，高起点、严要求，做到不影响周边企业的正常生产。4. 2施工现场平面布置施工场地布置按两个阶段进行场地布置，分别为围护阶段和结构施工阶段。4. 2.1围护阶段场地布置（1）钻孔灌注桩施工采用3套施工设备，进场后进行钻孔灌注桩的围护施工，在施工场地内设置钢筋胎模场地及泥浆池。（2）SMW工法桩采用日本进口PAS-120VAR型三轴搅拌桩机进行施工，重力式挡墙和地基加固采用国产TSII型双轴搅拌桩机进行施工。（3）围护施工阶段，施工便道宽度不小于5.5m,所有设备设施均布置在离施工便道边线2m以外。在已完成围护施工的节段，可以陆续进行降水井点、圈梁等的施工。（4）围护阶段的场地布置见下图（南地道施工阶段）：4.2.2基坑开挖、结构施工阶段场地布置开挖前，由于灌注桩施工、搅拌桩加固、降水井点、圈梁等各道工序陆续交替施工，施工场地、道路均比较繁忙。因而，场地的布置非常狭小，各种材料的堆场和加工场地需要见缝插针，合理布置。该阶段基坑开挖、结构施工的场地布置见下图（南地道施工阶段）：(3)在不同施工阶段，我们将合理设置各场地的大门，确保车辆顺利进出，并将车辆进出对周边交通的影响程度降至最低。4.5施工道路及施工场地硬化(1)施工现场的道路是组织施工和物质运输的动脉。在开工前，必须按照施工总平面图的要求，合理布置各施工阶段的道路。(2)本工程基坑两侧施工便道均设在基坑外，道路向背基坑侧流水坡度为5%。，路宽约5.5m,道路外侧制作流水明沟。道路施工时首先铺设IOCiil厚道渣，压实，然后将道渣层人工开槽埋设过路管，然后在此基础上制作钢筋碎道路，承重道路结构为厚20Cnl的C30碎，配筋中16200双向网片。(3)场地内各材料堆场采用IOCm厚道渣基层，上设IOCm厚素碎面层。为了防止扬尘，在施工围墙内剩余位置设57cm厚素碎，施工场地全部硬化。4. 6施工用电根据招标文件，本工程施工用电自行考虑，我公司技术人员对现场沿线情况进行了详细调查和了解，沿线单位企业较多，施工时我们将与其协商借电，为保证本标段的施工，我们将根据本工程的设备使用情况进行施工用电设计，合理对总耗电量、办公用电和施工生产用电的各部分耗电量、电源选择、供电系统电压、变电所的容量及安装等进行设计。电力传输线和配电设施严格按照中国及XXX市关于电力安装、使用、维修和管理的有关规定执行。4. 6.1施工用电总原则(1)施工用电管理 各分项工程在施工前按规范(JGJ46-88)要求，由电气工程技术人员编制临时施工用电组织设计，单独绘制临时用电布置图纸，经主管部门批准，作为临时施工用电依据。制定有针对性安全技术措施和电气防火措施，建立和健全有关电气设备安全操作规程，电气安全值班责任制和交接班制度，电气设备的定期检查维修保养制度等。 为确保安全用电，有序地进行安全用电过程管理，施工现场(项管部)还必须建立临时用电安全技术档案，其内容包括全部安全用电资料。(2)施工现场配电具体要求根据JGJ46-88规范标准，施工现场均采用TN-S三相五线制供电系统，进行三级配电二级漏电保护，一机、一闸、一保险、一漏电的基本要求。 临变到施工现场配电主干线沿施工规划沿线内侧敷设YHC橡套电缆至总配电箱及各分配电箱，各分配电箱采用BD系列标准型漏电保护电箱，严禁自制和使用非标准电箱,(2)本标段施工用电总容量计算S=KlSPlCOSfl+K2SP2+K3SP3SPl电动机总功率Kl=O.5COSfl=O.75SP2电焊机总容量K2=0.5SP3生活区浴室用电K3R.6从统计表中得出：SP1=913KW;SP2=99KVA;SP3=175KWS=0.5×9130.75+0.5×99+0.6×175=763.1KVA<4OOKVA×2=800KVAo施工用电根据现场实际情况，拟申请2台400KVA容量接口，可以满足施工需要。4. 6.2.2安装工艺和要求(1)施工变电所接地极制作安装，应配合土建工程施工。每隔5米应打入L=2.5m,N50X50的角钢，用25X4镀锌扁钢焊接连成一体，再引入变电所接地排上。(2)施工现场临时用电的保护方式应采用TN-S接零保护系统，所有低压电源应采用三相五线制电缆。电缆敷设方法可采用沿围墙挂钩敷设，过路处需穿钢管暗埋敷设。(3)在各用电点的总配电箱周围，应打L=2.511,N50X50的角钢1根，施工变电所的引出的PE线连接，构成重复接地系统，接地电阻不大于4Q。各用电设备的金属外壳用接地线与接地排连接。(4)从总配电箱馈出的分配电箱，其每一回路的开关载流量和短路电流需与备用电设备的容量相匹配，设备在复巾使用前需先检验漏电开关的动作是否正确。4. 6.2.3安全用电措施(1)安全用电技术措施 选用TN-S供电系统。总配电箱与各分配电箱设二级漏电保护。 根据施工场地的特殊性，选择不同等级的安全电压为照明电源。 配电箱需作重复接地，电气设备选择正确的防护措施，电工持证上岗。(2)安全用电组织措施 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度。 建立技术交底制度；建立安全检查、检测制度。 建立电气维修制度；建立安全用电责任制。 3)施工现场预防发生电气火灾措施 正确选择导线截面；导线架空敷设或暗埋敷设，其安全间距满足规范要求。 电气操作人员认真执行各规范；配电室耐火等级大于三级，室内安全器具配齐。施工现场严禁使用电炉，不准使用功率大于100W的灯泡，严禁使用床头灯。4.9拌浆系统(1)泥浆系统由半埋式泥浆池、集装式泥浆箱、泥浆材料仓库、泥浆拌制机械、泥浆分离设备、泥浆输送泵及泥浆循环管路结合而成。(2)拌浆系统采用2m，立方灰浆搅拌机，并配置12圆型钢管，搅拌好浆液通过钢管溜至井底运浆车上。在搅拌机旁边布置陶土粉、粉煤灰、黄砂、水泥堆料场，堆料场上要求设防雨蓬。4.10施工通讯(1)办公室通讯：在业主、监理及施工方办公室内装有电话、传真机以及可上网的电脑，并组成局域网，通过宽带上网，可随时通过上述设施与外界保持联系和信息交换，及时获得与工程有关的信息并提供给现场人员决策。(2)项管部业务主管员以上管理人员和施工队管理班子成员配用移动电话，人手一机。进场后在现场接入Internet并设置局域网，并应用“远程监控系统”、“视频监控系统”等项目管理软件实行信息化施工。4.11临时施工设施(1)钢筋笼制作场：其用于钻孔灌注桩施工的临时设施，钢筋笼制作场由钢筋加工棚、钢筋堆场和钢筋笼制作胎模组成。(2)用于结构施工的临时设施：木工间和木模加工场；钢筋间和钢筋加工场；支撑材料堆放场。以上施工设施的具体位置见各施工阶段的现场平面布置图。4.12弃土与弃浆(1)弃土与弃浆工作按XXX市弃土、排放泥浆的有关规定办理相关手续，弃土方式为陆运，遵照XXX市交管部门的规定，出土只能在夜间进行。(2)施工单位也按此编排弃土计划，为了保证土方外弃的工作效率，防止弃土车辆沿途抛撒渣土，弃土车辆均采用8T以上成色较新的自卸汽车。(3)为了防止外弃泥浆沿途滴漏，外弃泥浆均采用4T以上槽运车运输。4. 13其它按照防火防爆的有关规定设置危险品库等临时性构筑物，易燃易爆物品堆放间距和动火点与氧气、乙焕的间距要符合规定要求。临时设施区按规定配足消防器材：危险品仓库等重点部位应配备足够数量种类合适的灭火机。重点仓库或部位等每25m2建筑面积配备一只灭火机，非重点仓库，办公室等建筑区域每100m2配备2只灭火机。消防设备配备合理，性能完好可靠。消防器材应有专人负责维护管理。第五章主要施工方案及技术措施4.1 地道工程施工方案5. 1.1地道工程概况本工程位于某路西体育会路，拟建物为某路大连西路地道。地道范围为：西起XXX路，东至东体育会路，沿途下穿XX一路、某支路、XX北一路、西体育会路(XXX路)、东体育会路等市区道路；其中XX北一路上为内环高架桥，西体育会路上为轨道交通三号线。地道分为南、北两条单向地道，均采用箱涵式结构。南地道总长773.174m,北地道总长490.539mo两地道之间间距3.3米10.6m。本工程地面平均标高4.00m,轻轨、高架桥等区域地面相对较高，取其标高为4.20m地道底板厚度90Omm1300mm,底板垫层厚度100mm。南地道底板标高最低为-5.20xx8m,因此最深开挖深度T0.488m；北地道底板标高最低为-5.20xx5m,因此最深开挖深度-10.455mo(1)北地道全长为490.539m,分三种结构类型：其中BK2+480.776BK2+568.20xx4段及BK2+863.000-BK2+971.315段为敞开段，共195.563m长。其中BK2+568.20xx4-BK2+588.20xx4段及BK2+843.000-BK2+863,000段为遮光段，共40m长。BK2+588.20xx4BK2+843.000段为暗埋段，共254.976m长。(2)南地道全长为773.174m,也分三种结构类型：其中NK2+335.500-NK2+428.000段及NK3+20xx0.420XXNK3+120xx.674段为敞开段,共190.769m长。其中NK2+428,000-NK2+448,000段及NK2+990.420xx-NK2+120xx0.420xx段为遮光段，共40m长。NK2+448.000NK2+990.420xx段为暗埋段，共542.420XXm长；南、北地道暗埋段总宽均为9.9mo(3)地道最大埋深为10.5m,主要采用SMW工法围护结构，部分施工机具高度受限区域采用钻孔灌注桩+旋喷桩止水帷幕的围护结构形式。(4)主体结构形式 暗埋段采用单箱单室箱形结构，由底板、侧墙及顶板组成。部分节段通过顶板局部上拱以便安装风机。 敞开段采用的U槽形结构，由底板、侧墙组成。遮光段采用的是带撑梁的U槽形结构，U槽形结构加上了遮光功能的横撑，根据遮光由弱到强功能要求，在横场两侧顶部设置了由窄到宽绿化种植槽。暗埋段采用自重抗浮，敞开段除南地道靠近遮光段的两段采用搅拌桩内插入型钢辅助抗浮外，余均采用自重抗浮。北地道遮光段通过顶部绿化配重抗浮，南地道遮光段在顶部绿化配重的基础上采用搅拌桩内插入型钢辅助抗浮。(5)南地道总体布置节段起点桩号终点桩号节段长度(m)节段宽度(m)开挖深度备注敞开段1NK2+335.5NK2+35418.59.91.865-2.436敞开段2NK2+354NK2+372.518.59.92.436-3.153敞开段3NK2+372.5NK2+39418.59.93.153-4.294敞开段4NK2+391NK2+409.518.59.94.294-5.586敞开段5NK2+409.5NK2+42818.59.95.586-6.623遮光段NK2+428NK2+448209.96.623-7.751顶部对暗埋段1NK2+448NK2+469.221.29.96.68-7.64消火栓暗埋段2NK2+469.2NK2+489.2209.97.64-8.34灭火器暗埋段3NK2+489.2NK2+509.2209.98.34-8.93暗埋段4NK2+509.2NK2+529.2209.98.93-9.33灭火器暗埋段5NK2+529.2NK2+549.2209.99.33-9.52轴流风暗埋段6NK2+549.2NK2+659.2209.99.52-9.59横截沟暗埋段7NK2+569.2NK2+589.2209.99.599.68灭火器暗埋段8NK2+589.2NK2+609.2209.99.68-9.77暗埋段9NK2+609.2NK2+629.2209.99.77-9.85灭火器暗埋段10NK2+629.2NK2+649.2209.99.85-9.91暗埋段11NK2+649.2NK2+669.2209.99.91-9.94轴流风暗埋段12NK2+669.2NK2+689.2209.99.949.96灭火器暗埋段13NK2+689.2NK2+709.2209.99.969.95地下泵暗埋段14NK2+709.2NK2+729.2209.99.959.92人行横暗埋段15NK2+729.2NK2+749.2209.99.929.88暗埋段16NK2+749.2NK2+769.2209.99.889.82消火栓暗埋段17NK2+769.2NK2+789.2209.99.82-9.74轴流风暗埋段18NK2+789.2NK2+809.2209.99.749.66暗埋段19NK2+809.2NK2+829.2209.99.669.58灭火器暗埋段20NK2+829.2NK2+849.2209.99.58-9.49暗埋段21NK2+849.2NK2+869.2209.99.49-9.41消防栓暗埋段22NK2+869.2NK2+889.2209.99.41-9.35灭火器暗埋段23NK2+889.2NK2+909.2209.99.35-9.20轴流风暗埋段24NK2+909.2NK2+929.2209.99.20-8.84消防栓暗埋段25NK2+929.2NK2+949.2209.98.84-8.27暗埋段26NK2+949.2NK2+969.2209.98.17-7.59消防栓暗埋段27NK2+969.2NK2+990.421.29.97.596.20xx灭火栓遮光段NK2+990.4NK3+20xx0.209.96.20xx6.62顶部对敞开段5NK3+20xx0.NK3+20xx0.19.659.96.62-5.37敞开段4NK3+20xx0.NK3+049.719.659.95.374.0敞开段3NK3+049.7NK3+20xx9.19.659.94.0-2.85敞开段2NK3+20xx9.NK3+20xx9.19.659.92.85-2.21敞开段1NK3+20xx9.NK3+120xx.19.659.92.21-1.80(6)北地道总体布置节段起点桩号终点桩号节段长度(m)节段宽度(m)开挖深度备注敞开段1BK2+480.78BK2+520xx.21.819.91.83-2.29敞开段2BK2+520xx.BK2+524.421.89.92.293.20xx敞开段3BK2+524.4BK2+546.221.819.93.20xx4.657敞开段4BK2+546.2BK2+568.0209.94.657-5.86遮光段BK2+568.0BK2+588.017.499.95.86-6.23顶部对暗埋段1BK2+588BK2+620xx.209.96.23-7.21横截沟暗埋段2BK2+620xx.BK2+625.5209.97.21-8.16灭火器暗埋段3BK2+625.5BK2+645.5209.98.169.20xx暗埋段4BK2+645.5BK2+665.5209.99.20xx9.64灭火器暗埋段5BK2+665.5BK2+685.5209.99.6410.20xx轴流风暗埋段6BK2+685.5BK2+720xx.209.910.20xx暗埋段7BK2+720xx.BK2+725.5209.910.28-10.29轴流风暗埋段8BK2+725.5BK2+745.5209.910.29暗埋段9BK2+745.5BK2+765.5209.910.20xx9.66灭火器暗埋段10BK2+765.5BK2+785.5209.99.669.43轴流风暗埋段11BK2+785.5BK2+820xx.209.99.43-9.27暗埋段12BK2+820xx.BK2+825.5209.98.20-7.25灭火器暗埋段13BK2+825.5BK2+84317.499.97.25-6.51横截沟遮光段BK2+843BK2+863209.96.51-5.61顶部对敞开段5BK2+863BK2+884.6621.669.95.61-4.42敞开段4BK2+884.66BK2+920xx.21.669.94.42-2.86敞开段3BK2+920xx.BK2+927.9921.669.92.86-1.99敞开段2BK2+927.99BK2+949.6521.669.91.99-1.47敞开段1BK2+949.65BK2+971.3221.669.91.47-1.095.1.2Mh道施工流程该工程属XXX市重点工程，工期要求紧，周围环境复杂，结构施工要紧跟随挖土、支撑进行，在施工布置时要合理组织流水施工，作好施工搭接。各部位施工流程如下：(1)敞开段施工流程：测量放线一围护、地基加固一第一层土方开挖一安装第一道钢支撑一第二层土方挖一安装第二道钢支撑一第三层土方开挖一垫层底板施工一拆除第二道钢支撑一侧墙施工一拆除第一道钢支撑一回填土。(2)遮光段施工流程：测量放线一围护、地基加固一第一层土方开挖一安装第一道钢支撑一第二层土方开挖一安装第二道钢支撑一第三层土方开挖一安装第三道支撑，第四层土方开挖一垫层底板施工一拆除第三道钢支撑一侧墙施工一拆除第二道支撑一顶板施工一拆除第一道钢支撑一回填土。(3)暗埋段施工流程：测量放线一围护、地基加固一第一层土方开挖一安装第一道钢支撑一第二层土方开挖一安装第二道钢支撑一第三层土方开挖一安装第三道支撑，第四层土方开挖一垫层底板施工一拆除第三道钢支撑一侧墙施工一拆除第二道支撑一顶板施工一拆除第一道钢支撑一回填土。以暗埋段为例，施工流程图见下页：5. L3地道围护、地基加固6. 1.3.1SMW工法桩施工基坑围护结构采用型钢水泥土复合搅拌桩(SMW工法)，即在三轴6850深层搅拌桩中插入H型钢作为施工开挖阶段的围护结构。搅拌桩长度为10米27米，型钢长度同比短1.04.0米，地道最大开挖深度为10.5米，泵房最大开挖深度为13.25米。(1) SMW桩施工工艺流程见下页：4SMW钻掘搅拌钻掘搅拌程序a.钻掘及搅拌b重复搅拌c.提升时搅拌(2)施工顺序 清除施工区域的表层硬物及地下障碍物，素土回填夯实； 按设计要求放样，开挖导向槽；设置工作平台，确定深层搅拌桩桩位； 深层搅拌机就位，校核钻机平面精度和垂直精度；启动深层搅拌机，使其沿导向架下沉到设计桩底标高位置； 开动灰浆泵，将水泥浆通过压浆泵，经由旋喷头灌入土中，等浆液灌注30秒后根据设计要求的提升速度边提边升搅拌喷浆，至设计桩顶标高。 停止喷浆，再次校核桩架的垂直精度；第二次搅拌下沉至桩底，再搅拌提升至桩顶标高(深层搅拌桩施工结束)；按设计确定H型钢位置，开动钢板桩机，打入H型钢;移动桩架，重复步骤C.i.,在6小时内完成搭接桩的施工，直至施工完毕。(3)搅拌桩施工速度控制施工工艺名称第一次下沉第一次提升第二次下沉第二次提升图例速度m/min130.5130.5(4)SMW桩施工方法H型钢采用专用型钢，所有SMW桩均采用日本进口PAS-120VAR型三轴搅拌桩机进行施工,重力式挡墙和地基加固采用国产TSII型双轴搅拌桩机进行施工。搅拌桩采用32.5级普通硅酸盐水泥，水泥掺量（即消耗水泥重量和被加固土体重量的百分比）20%,土体容重统一取18kNm3o搅拌桩采用850和650三轴搅拌桩设备进行施工。在桩体范围内必须做到水泥搅拌桩均匀，桩体垂直偏差不得大于1/250。围护桩施工前必须对施工区域地下障碍物进行探测，如有障碍物必须对其清理及回填土（不得含有块石和生活垃圾），分层夯实后方可进行围护桩施工； 现场施工时第一批桩（不少于3根），须始终在监理人员检查下施工。检查内容：水泥投放量、浆液水灰比（宜用比重法控制）、浆液泵送时间、搅拌下沉及提升时间、桩长及垂直度控制方法。 搅拌桩施工应有连续性，不得出现24小时施工冷缝（施工组织设计预留除外）。如因特殊原因出现施工冷缝，则需补强并在图纸及现场标明位置以便最后统一考虑加强方案，超过48小时须在接头旁加桩或进行压密注浆补强。（5）搅拌桩内插H型钢施工方法型钢须保持平直，若有焊接接头，接头处须确保焊接可靠；图纸中未注明处参见钢结构施工规范和钢结构焊接规程。型钢插入左右定位误差不得大于20mm,宜插在搅拌桩靠近基坑一侧，垂直度偏差不大于1/250,底标高误差不大于200mmo 型钢必须在搅拌桩施工完毕后3小时内插入，施工方应有可靠措施保证型钢的插入深度。地道结构施工完毕，外墙与围护桩之间采用好土回填密实后，可拔除型钢。 拔型钢的同时，搅拌桩空隙内跟踪注浆封孔，圈梁和型钢之间须用硬质材料隔离。（6）施工原则：搅拌桩施工时应尽量避免出现冷缝
