毕业设计（论文）-鼠标上盖注塑模具设计.docx

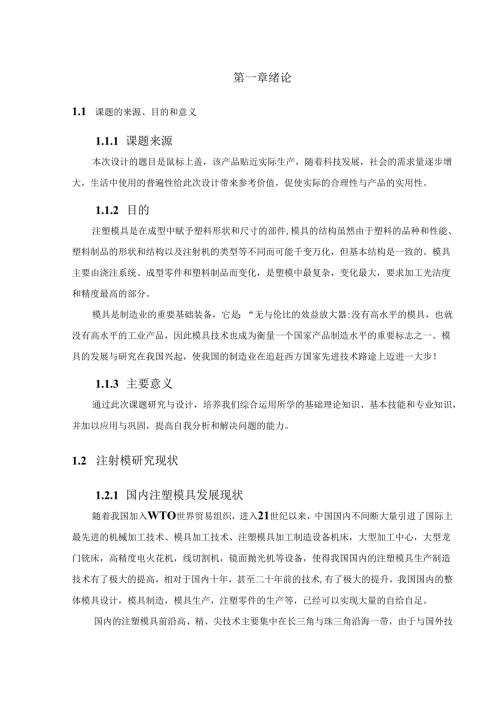

第一章绪论1.1 课题的来源、目的和意义1.1.1 课题来源本次设计的题目是鼠标上盖，该产品贴近实际生产，随着科技发展，社会的需求量逐步增大，生活中使用的普遍性给此次设计带来参考价值，促使实际的合理性与产品的实用性。1.1.2 目的注塑模具是在成型中赋予塑料形状和尺寸的部件,模具的结构虽然由于塑料的品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但基本结构是一致的。模具主要由浇注系统、成型零件和塑料制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。模具是制造业的重要基础装备，它是：“无与伦比的效益放大器:没有高水平的模具，也就没有高水平的工业产品，因此模具技术也成为衡量一个国家产品制造水平的重要标志之一。模具的发展与研究在我国兴起，使我国的制造业在追赶西方国家先进技术路途上迈进一大步！1.1.3 主要意义通过此次课题研究与设计，培养我们综合运用所学的基础理论知识、基本技能和专业知识，并加以应用与巩固，提高自我分析和解决问题的能力。1.2 注射模研究现状1.2.1 国内注塑模具发展现状随着我国加入WTO世界贸易组织，进入21世纪以来，中国国内不间断大量引进了国际上最先进的机械加工技术、模具加工技术、注塑模具加工制造设备机床，大型加工中心，大型龙门铳床，高精度电火花机，线切割机，镜面抛光机等设备，使得我国国内的注塑模具生产制造技术有了极大的提高，相对于国内十年，甚至二十年前的技术,有了极大的提升，我国国内的整体模具设计，模具制造，模具生产，注塑零件的生产等，已经可以实现大量的自给自足。国内的注塑模具前沿高、精、尖技术主要集中在长三角与珠三角沿海一带，由于与国外技术交流学习十分便利，已经当地是经济改革开放前沿地带，所以承担了创新、提高、发展的重要责任，引领注塑模具这个轻工业的发展风向，指导我国西南地区，东北地区的注塑模具技术，由于内地不同省份工业基础设施，技术的薄弱，在对沿海前沿技术的学习、落实中，还需要一段时间才可以跟上，由此造成了沿海与内地注塑模具技术的发展失衡。目前，国内沿海地区承担了我国高精尖、大型精密模具的设计制造与生产，比如汽车、电器仪表、医疗器械、无人机、航空航天等领域。国内内地模具制造产业,承担了日化用品，一般电器、家用电器、通信、包装、玩具等相对中档或低端难度的注塑模具设计与制造。目前，国内的注塑模具与国外相比，某些领域已经达到了国际领先或相同的水平,比如无人机，新能源汽车，航空航天领域，我国已处于世界领先地位，某些领域仍然与国外有较大差距，比如精密电子、精密医疗配件，比如手机、大型医疗设备类，仍然有需要依靠外国进口才可以实现。1.2.2 国外模具发展现状国外注塑模具的发展逐步向着无人车间，智能制造方向，某些国外模具制造企业,已经开始研发并使用更高阶层的CAE有限元智能模拟分析技术，智能设计注塑模具，对于超大型，巨型上千吨注塑模具进行深入研发，比例大型工程器械中的工程汽车保险杠，仪表盘等超大模具，利用智能化管理的车间，可以实现模具毛胚材料进入车间的自动加工，到最终成本零件出来，无人化管理，最终仅仅需要人工进行简单的装配调试即可实现试模条件。其次、国外模具发展方向在向着连续化、多工位、低成本、可互换方向发展，一套模具中的同类零件，可以实现不同模具中互换和使用，以此完成可互换性，降低生产成本，其次是实现连续化生产，多工位生产，提高生产效率，降低生产成本，比如组合注塑模具，金属嵌入合并注塑，使得一个产品既具备金属产品强度刚度特性，又具备塑料质量轻便的特性，比如中空气动辅助注塑,使得塑料产品中间保持空心，降低产品重量，比如叠层批量化生产模具，一次生产N件同类产品。比如双色、三色、多色模具，可以实现不同材料、不同颜色的原材料混合注塑进入同一注塑模具中。此类模具相比国内，国外1.2.3 注塑模具发展趋势对于国内注塑模具未来发展趋势，应当主要向着自动化、智能化、高精度、高质量、底成本、绿色生产的方向去发展，依托沿海前沿技术，不断向国外学习，最终师夷长技以制夷。发现方向应当向着自动化、高精度、高精密、高效率、低成本、低损耗、绿色生产、智能生产方向去不断学习与发展。1.3 UG注射模设计模块简介伴随着我国改革开发程度越来越深，与世界工业强国的合作越来越紧密，模具的增长也比较快，从以前的手动、低效、低寿命到现在的自动化、高效率、精密和高寿命模具方向发展，单纯的从制造角度和模具设计角度来看，模具的发展主要体现在以下几个方面：此次设计采用的是UG软件与CAD软件结合的方式进行设计，在UG里面做三维模具图纸的绘制，运用胡波外挂进行模架，推杆，支撑柱，限位柱等标准件。运用Cad进行装配图纸的排位布局，出详细的工程图。
