    灯光音响舞台施工方案和技术措施.docx

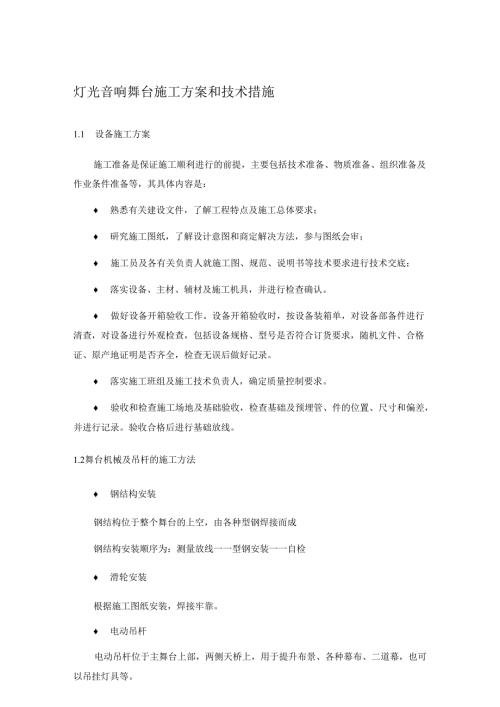

    灯光音响舞台施工方案和技术措施1.1 设备施工方案施工准备是保证施工顺利进行的前提,主要包括技术准备、物质准备、组织准备及作业条件准备等,其具体内容是: 熟悉有关建设文件,了解工程特点及施工总体要求; 研究施工图纸,了解设计意图和商定解决方法,参与图纸会审; 施工员及各有关负责人就施工图、规范、说明书等技术要求进行技术交底; 落实设备、主材、辅材及施工机具,并进行检查确认。 做好设备开箱验收工作。设备开箱验收时,按设备装箱单,对设备部备件进行清查,对设备进行外观检查,包括设备规格、型号是否符合订货要求,随机文件、合格证、原产地证明是否齐全,检查无误后做好记录。 落实施工班组及施工技术负责人,确定质量控制要求。 验收和检查施工场地及基础验收,检查基础及预埋管、件的位置、尺寸和偏差,并进行记录。验收合格后进行基础放线。1.2舞台机械及吊杆的施工方法 钢结构安装钢结构位于整个舞台的上空,由各种型钢焊接而成钢结构安装顺序为:测量放线一一型钢安装一一自检 滑轮安装根据施工图纸安装,焊接牢靠。 电动吊杆电动吊杆位于主舞台上部,两侧天桥上,用于提升布景、各种幕布、二道幕,也可以吊挂灯具等。电动吊杆由多层缠绕式吊杆、卷扬系统、控制系统和保护装置等组成。 防锈处理油漆喷涂采用防锈油漆,均匀涂涮,吊杆机械、控制台外观检查应无损伤及变形,油漆完整无损施工准备是保证施工顺利进行的前提,主要包括技术准备、物质准备、组织准备及作业条件准备,其具体内容是: 熟悉有关建设文件,了解工程特点及施工总体要求; 研究施工图纸,了解设计意图和商定解决方法,参与图纸会审; 施工员及各有关负责人就施工图、规范、说明书等技术要求进行技术交底,明确质量标准、设计要求、施工工艺、技术措施、安全措施; 落实设备、主材,辅材及施工机具,并进行检查和合理有效的调配; 做好设备材料的到货开箱验收工作。设备材料到货开箱验收时,按设备的装箱单对设备、零部件、备件进行清点,并进行外观检查,包括设备规格、型号是否符合定货要求,随机文件、合格证是否齐全,材料的运货单对材料的数量、规格、产地、外观进行检查,是否符合定货要求,材料质保单是否对应有效。检查无误后做好记录; 落实施工班组和施工技术负责人,确定质量控制方案; 验收和检查施工场地及支吊架、支墩是否符合设计要求,预埋管、件的位置、尺寸有否偏差,并做好记录。配合监理工程师参予基础的检查、验收,设备就位前所有基础、及预埋管件需经监理工程师的检查、验收。舞台机械安装吊杆机械、拉幕机安装:调直型钢,将有弯的型钢调直,然后,按图纸要求预制加工基础型角钢,并刷好防锈漆。按施工图纸所标位置,将预制好的基础型,角钢固定在马道槽钢上,幕布导轨固定在舞台马道上、用水平仪或水平尺找平、找正。找平过程中,需用垫片的地方最多不能超过三片。然后,将基础型角钢与吊杆机械螺杆连接、用电焊焊牢。焊接按产品技术要求执行。吊杆控制台安装:吊杆控制台安装应按施工图纸的布置,按顺序将柜放在基础型平台上。控制台只找柜面和侧面的垂直度。找正时采用0.5mm铁片进行调整,每处垫铁片最多不能超过三片。然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。孔的大小参见配电柜平面布置图,再分别用镀锌螺丝连接。控制台接地:控制台单独与基础型钢连接,每台柜从后面左下部的基础型钢侧面上焊上鼻子,用铜线与柜上的接地端子连接牢固并与主接地网相连或按制造厂图纸要求进行。电缆桥架安装电缆桥架安装应符合下列规定:桥架安装前进行图纸会审,明确空间位置关系,根据图纸要求及现场情况确定桥架的走向,桥架的标高,按图施工,避免造成返工.桥架选择社会信誉好的合格生产厂家生产的槽式桥架,其结构要满足强度,钢度及稳定性要求,符合生产厂家给出的允许荷载要求支架与预埋件焊接固定时,焊缝饱满。膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。桥架接地应符合下列规定:桥架系统应具有可靠的电气连接并接地。桥架之间采用跨接,并且每隔50米与接地干线(或者接地铜排)可靠连接。接地孔应清除绝缘涂层。在伸缩缝或软连接处需采用编织铜线连接。1.3电缆敷设 电缆敷设前先画出电缆沟电缆布置断面图,并经有关施工单位会签,报送监理工程师认可; 先编制敷设计划,列出电缆清单,准备好必要的机具、材料。垂直桥架敷设电缆时,还需搭好脚手架,并应配备好通讯工具; 核对电缆型号规格,检查电缆绝缘,并收藏好合格证; 已埋地和埋碎保护管内敷设电缆时,必须要待有一定的强度后进行,以免敷设电缆时引起保护管的松动。穿电缆前要先清理沟内杂物和毛刺,以免电缆损坏; 根据电缆重量、长度、走向确定施工人员和机具,敷设时要统一指挥,确保施工安全; 同一沟内或同一桥架支架内敷设电缆应遵循先下层后上层、先里面后外面的次序,有序进行,以免电缆扭转和错孔; 电缆外表绝缘层应完好,无机械损伤和扭曲现象,绝缘电阻在5M以上; 电缆敷设时应及时编挂标号牌,电缆排列应做到横成行、竖成列,引出方向和余量一致,相互间距一致,力求电缆排列整齐美观,便于维护; 电缆敷设时必须留有一定的余量,余量长度按规范规定,并做好盘条标记。电缆的最小弯曲半径必须三IOD的规范规定,控缆尽量避免有中间接头; 电缆头的制作必须整齐牢固,并进行搪锡处理,符合有关规范规定。1.4防雷与接地 防雷与接地要求应符合设计规定和规范要求,施工时要与土建施工密切配合,根据地理环境和土质条件合理选择接地体的埋设位置和数量,确保接地系统的可靠性。如果接地电阻超标应补接地极或采取降阻技术措施; 防雷采用避雷针或避雷塔,并在电路上串接过电压保护器。避雷针、塔的安装必须符合设计图纸的要求并安装牢固,具有良好接地; 接地线采用镀锌扁钢或利用电缆保护镀锌管,接地体采用镀锌角钢。扁钢的搭接长度为IOCIll和焊接方法应符合规范要求,角钢的长度和打入深度应符合设计和规范要求。1.5布线系统及设备安装5.1布线1、管线和吊挂件的预埋管线和吊挂件的预埋通常都安装在没有装饰的地面、墙面中或灯栅架上,需在项目立项后开始。预埋应注意:预埋管线的出口要协同装饰部门处理,以免影响装饰的美观。固定件预埋位置和吊装强度要得到建筑技术人员的确认,以保证安全性。埋设在水泥结构里的锭线要选择质量好的钢管,口径按照所穿的线缆多少来决定。穿过灯栅架、装饰墙体的管线,一般选用镀锌铁管、钢管或线槽,便于穿线施工方便,容纳的线缆量较大,同时能符合消防规范。埋设距离较长的管线,要在一定的距离开设检修口(端子柜或端子箱)。预埋管线的数量、口径、走线方向要反复确认,以免装饰工程完工后无法返Zo2、设备吊挂件的焊接和安装设备吊挂件的焊接和安装通常是在装饰工程后进行,由有焊接资格的工人操作,焊接牢固喷涂防火油漆后,即可以开始有关设备固定件的安装。应注意:尽量避免与装饰工程交叉进行。焊接应该焊接质量直接关系到灯栅架、灯棚的吊装强度。焊接施工要注意防火。安装设备固定件为保证安全性必须有建筑技术人员在场。安装点必须得到建筑技术人员的确认,能承受相应重量;安装前要备齐足够的工具,尤其是提升机、滑轮、升降车一类较大较重的机械;安装件应增设可靠的保护措施。3、线缆的铺设本次工程用的线缆(除了机柜和操作台内设备之间的连接线外)都要求铺设在预埋的管线里。应注意:铺设前要将各种线缆按照设计要求分类放好线,放线时应避免对线缆的损伤,作好标记,线缆铺设尽量平直,同时长度留下充足的富余量。放好线后仔细检查是否有破损的情况,一旦有就应该立即全部更换。铺设的线缆必须依照设计和布局的位置准确到位。铺设时要对照设计图纸,掌握合理的方法。线缆中间不允许有接头。线缆敷设完毕后检查线缆通断。10.2安装1、设备的安装和吊挂设备的安装和吊挂工作在装饰工程完工后进行,以保证设备免受尘土的沾染。注意事项如下:会议系统设备安装、吊挂设备前要逐一开箱检查,是否有损坏,是否备件和说明书齐全,最后再对每件设备进行必要的工作情况检查。安装前应仔细阅读设备的安装操作说明书,以掌握正确的安装方法。设备安装时要充分考虑设计和布局的要求,相同类型的设备放置在一个位置;需要经常操作的设备安装在便于操作的地方,基本不需要调整的设备安装在隐蔽的地方。例如:均衡器在工程完毕后基本不需要调整,同时也要避免无意间的调整,所以经常将它们集中安装在机柜最下端;像效果器、激励器、压限器以及DVD机、录像机等设备,就应该安装在容易操作的位置。设备的安装还要兼顾信号线的连接,尽量缩短线路连接的距离。设备的安装必须安全牢固,并且设置一定的保护措施。2、机柜和操作台设备的安装机柜和操作台一般位于控制室内,控制室会议系统的中心,是安装工程的关键进度控制点。控制室的施工要点:地板应具有较好的绝缘性能和防潮性能,以木地板为佳。地板的设计应考虑设备荷重及避免行走时地板出声和产生振动。会议系统的控制室和灯控室不宜设在同一台侧的上下层。可控硅的电线管和话筒电缆管不能靠近和平行布置,两种管线应相距1.5m以上。控制室内敷线地沟的深度约8cm,宽度应大于20cm,内置铁皮以防鼠、防潮及便于接地,同时应装活动盖板。控制室内应备有空调与通风系统,保证设备的通风、散热。机柜为标准的19英寸机柜,根据所装设备的多少,可以选择不同的高度。机柜内设备的安装顺序一般按信号流程的原则,自上而下排列。即信号源、声音处理设备在上,功率放大器在下。便于逐级调整、检查,有利设备的通风散热,同时重的设备(功率放大器)在最下面,使整个机架的重心在下面,稳定性好。机柜内应配置风扇以保证散热通风。3、供电线路、控制线路以及信号线路的连接设备安装就位后的重要工作就是各种信号线的连接,包括将铺设的线缆制作好插头后连接到设备上,以及制作一些连接线来插接设备。连接线应根据设备连接图和布局图,计算好长度、数量和种类,然后由具有可靠电子焊接技术的人员按照要求制作。供电线路的连接,必须在无电情况下严格按照电器安装规范进行。4、对安装、供电以及线路连接情况的检查专业音响视频工程涉及的连接点、插接件以及各种信号线的数量都比较多,在工程安装和连接时难免发生错误,所以完工和设备加电前要进行细致的检查。检查的内容包括:设备安装的位置是否正确,安全是否能得到保证,供电线路是否合理,插接件和插接点是否正确和牢固。1.6舞台灯光系统设备安装和调试1、舞台灯光设备的安装安装应符合设计要求,并且严格按照使用说明、安装说明进行安装,一定注意各接插的连接、要保持牢固无缝隙、触点可靠,绝缘等安装技术的要求。2、硅柜安装硅柜安装应符合设计要求,当有困难时可根据电缆地槽和接线盒位置做适当调整;机架的底座,应与地沟槽钢固定;硅柜应竖直安装,垂直偏差不大于0.1%;几个机架并排安装在一起,面板应在同一平面上并与基准线平行,前后偏差不得大于3毫米。对于相互有一定间隔而排成一列的设备,其面板前后偏差不得大于5毫米;硅柜内的设备、部件的安装,应在硅柜定位完毕并加固后进行,安装在机架内的设备应牢固、端正;硅柜上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏。3、质量要求施工准备与过程质量控制:工程项目严格按照质量标准进行工程项目的质量管理。在施工前期准备阶段,我们对工程项目的质量、工期、成本目标作出规划,制定“舞台灯光系统工程质量将达到优良标准。设备、原材料、成品、半成品为优质品牌产品,合格率为100%;工程一次验收合格率为100%,确保工程创舞台灯光优质工程。其中调光设备、舞台灯具安装保证项优良率为100%;单位工程一次验收合格率100%;争创优质工程”的质量目标,组织建立了合理有效的项目管理班子和质量管理小组,制定质量保证措施,采用多项先进技术指导工程施Xo同时进行必要的安全技术交底和质量检查,共同促进项目管理水平,确保了质量目标的实现。对于设备的调试,因为各个工程的情况不同,所用的器材也不尽相同,很难统一一个通用的方法,需要单独分类分项目进行,尽可能完整地全面地对灯光工程调试过程进行控制。4、调试灯光工程的调试,是一项既需要技术和经验又需要认真和细致精神的工作,当设计和施工都符合要求时,调试不合理不细致,不仅不能达到工程的的设计效果,而且还有可能使设备工作在不正常状态。所以在调试前要充分认识到这项工作的重要性。调试前要仔细确认每一台设备是否安装、连接正确,认真向施工人员询问施工遗留的可能影响使用的有关问题;调试前必须再次认真地阅读所有的设备说明书,仔细查阅设计图纸的标注和连接方式;调试前一定要确信供电线路和供电电压没有任何问题;调试前应该保证现场有关人员。对安装、供电线路、连接情况的检查。因为灯光工程的整个系统涉及的连接点和插接件比较多,在安装时也有可能因为个别的原因发生错误,所以,细致的检查是有必要的,一般的检查包括设备安装安全性,供电线路是否合理,各插接件的连接是否正确等,另外还有一个重要的检查项目就是:仔细检查每一件设备的状态设置是否满足设计要求,这点绝对不能忘记,否则极易造成设备损坏,各设备的电源选择开关是否合适;摇头灯地址码是否设置正确等等。待以上施工步骤都确信完成后,就应该准备进行设备的调试了。5、灯光控制系统的调试对于复杂的剧场式演播厅灯光系统,由于涉及人物和舞台布景的照明以及不同需要的灯光造型,所以这方面的调试包括了灯光的色调、色彩、色温、亮度、投射范围、调光台的场景、序列程序的编辑等多方面的内容,不是一般实用工程所能简单调试的,其中以控制系统的调试是工程调试的关键,系统涉及的设备最多,调试的部位也最多,遇到的问题也可能最多,所以要首先集中精力完成它。需要准备的仪器和工具:电流表,DMX发生器,示波器,万用表,网络线校正器,绝缘检测仪器等。调试的步骤从信号源开始逐步检查信号的传输情况,这项检查很有意义,因为只有信号在各个设备中传输良好,调光硅柜、电脑灯、等设备才会得到一个正确稳定的信号,才可能有一个好的控制质量,在检查信号的同时,还应该逐一观察设备的工作是否正常,是否稳定,这项工作意义就在于,单台设备在这时出现故障或不稳定,处理起来比较方便,也不会危及其它设备的安全,因此,这项检查不要带入下一步进行。网络线路检测无误后,就将调光硅柜、电脑灯、等设备逐一接入系统,在较小的负载下,首先逐一检查调光桂柜、电脑灯、等设备,为下面的调试作好准备:1)、调光硅柜的调试:首先把所有硅抽屉拔出,确保切断输出回路的电路,检查电源线的连接点,要求牢固无缝隙,触点可靠,使用万用表测量三相五线制电源连接是否正确,再用绝缘检测仪器检测电线绝缘程度要符合安全标准,通知供电部门供电,电源接通后,使用万用表测量电源电压是否符合,使用示波器测量电源的交流电波形图,不能有畸变,经过认真的检查测试合格后,接通处理器的电源,依照说明书检查其它内容是否正确,确认无问题后,就开始把硅柜一个一个的插入进行单路调试,可控硅全部插入调试合格后,把该台调光硅柜的地址码设定好。2)、电脑灯的调试:首先,应仔细检查每台设备的单独运转状况,电脑灯的灯泡和镀膜玻璃都要求佩带棉线手套安装,不允许直接用手去接触;最后就是安装要牢固,保护措施要完备,必须绝对确保安全。因为电脑灯内部的控制系统和机械部件比较精密,灯光耗电功率大,保护措施也相对比较完善,所以如果由于运输或安装的原因造成内部控制元件或灯泡损伤,电脑灯一般不会正常工作,而想要在复杂灯光系统中确认这种有故障的电脑灯的故障原因比较麻烦,因此要在系统连接或安装以前就单独检查一下每台设备的状况,这样做能做到既检查灯具又检查控制台的目的。要正确的进行灯具的设置。可以说所有的电脑灯都要在正确的设置下才能正常地工作,所以要想单元和系统处在正常有序的状态下,正确的设置非常重要,设置的内容包括:灯具的控制形式,电源的供应方式,运动范围、灯具在系统中的地址,控制线终端的处理方面,必须严格按照产品说明书提供的表格进行,不能草率行事。3)、舞台灯具的调试:认真检查各舞台灯具的外部连接是否正确;仔细检查单灯运行状况及整体运行状况;严格符合合同所述舞台灯具的技术要求o在上述项目进行完成后,需要检查一遍电脑灯控台运行速度和现场的灯具,电脑灯,等在线受控设备的动作响应时间是否一致,电脑灯,自检是否正常等等。另外还有:要注意灯光系统、音响系统及视频系统相互有无干扰。若有,则记录下产生干扰的时间和具体设备的型号,以便于日后解决。4)、总体调试当各个项目的调试分别已经完成,并且确认各个设备状态良好,没有明显的调试不当时,就应该开始整个系统的全面调试了,与各个设备各个系统单独试不同的是,全面的总体调试没有明确的具体调整部位,它主要的任务是在各系统协同运行中,检查它们相互联系的工作部分是否协调,检查它们在一道工作时是否会产生相互影响和干扰,检查灯光系统中的调光动作是否会对音响系统产生干扰等等。5)、系统模拟试运转在所有的设备调试完毕后,正式运行前必须进行的过程就是系统的模拟运行,国家行政学院舞台灯光系统规模比较大,工作的状态也各不相同,在短时间的工程调试中,很难发现其中的隐患或不足,但是一旦工程完工后,实际的系统运行时间会长得多,往往还有超时间,超负荷运行的现象,那时系统中早已存在而未被发现的隐患和不足,就有可能迅速扩大,给用户和工程双方带来不利的影响,模拟运行就是要在类似实际运行的环境中,了解系统的工作状况,发现问题,防患于未然。首先要用电流表对各个项目的设备单独运行和总体运行时,供电线路各相的电流。为了做到心中有数,万无一失,必须对实际运行时的电流情况进行测量。其次要检查各个设备在满负荷运行和长时间运行时的工作稳定性。最后要检查各个设备在满负荷运行和长时间运行时的发热情况。灯光系统的设备基本上都是耗电设备,在运行中肯定会有不同程度的发热,尤其硅柜所带的负载,电脑灯等大功率设备,通常的发热情况都比较明显,所以在一定程度上的发热现象,不会对设备使用和系统、设备的安全造成什么影响。但是,如果在安装时没有保留适当的散热空间,或者设备本身在长时间、重负荷运行的散热情况不良,那就该予以解决了,否则轻者设备产生保护,重者造成设备损坏。一般正常工作范围内设备发热严重的话,一定要将设备更换;如果没有合适的散热空间而设备发热量较大时,应该考虑强行通风,并且要明确告诉业主,定期进行尘土清扫和设备保养。1.7专业音响系统的设备安装和连接专业音响系统安装、连接涉及管线、供电和声学设计等内容。设备的连线一般分为信号传输、接地网络和供电系统三个方面。详述如下:O信号连接方式专业音响设备的输入和输出端子有非平衡、变压器平衡、差分平衡等几种方式。在要求较高的会议室和办公区域,平衡与非平衡端口之间,须经过专门的转换器才能相互连接。在要求不高的会议室和办公区域,信号的非平衡端子与平衡端子之间还是可以直接馈接的。除了功放与音箱间的功率传输以外,为了提高系统的抗干扰能力,提高信噪比,信号连接尽可能采用平衡方式。2)连接件专业音响系统中用的连接器(接插件)种类较多,主要有卡侬连接插件,也称标准连接器,6.25mm三芯插头和6.25mm二芯插头,RCA和DlN插接件。这些连接件都应该由有资格的技术人员采用标准的脚位进行焊接。3)连接线音响系统中各个设备之间的连接,话筒、音箱与设备的连接都要用线缆(cable)o线缆的走线和质量会影响整个系统的信噪比和音质。话筒线:话筒线必须是屏蔽电缆。因为话筒线传送的为毫伏级信号,电平很低,为了防止受环境电磁干扰,必须采取屏蔽措施。同时,由于话筒要经常移动,话筒线容易受到牵拉,也容易打结,要求话筒线比一般的屏蔽线柔软,并在电缆中加入纤维线,以提高抗拉强度。线路电平信号传输线:用于电声音响系统中各个设备间的连接,这些连接线也应用屏蔽线以防干扰,为了保证音质,应尽量选用无氧铜线。音箱线:用于功放与音箱连接,应具有尽可能低的电阻,应该尽量粗、短一些。音箱线可采用无氧铜(OFe)的专用音箱线,应尽量选择截面积大一些、股数多一些的OFC线。音箱线无需采用屏蔽措施。音箱线不能使用单芯的音频同轴电缆来代替。4)音箱的安装音响系统为保证会场内各处具有基本一致的声压级,在音箱的安装前应对会场内各点声压级进行测量,了解声场分布情况。若声压级相差较大,可适当调整音箱的摆放位置,若还不能解决问题,则要考虑增设音箱或改善建声环境。声场调整好后,便可着手安装音箱系统了。常规音箱的安装有明装、暗装和吊装三种方式。明装指音箱系统直接装在可视之处;暗装指音箱系统装在平顶内或台框、墙壁内,吊装指采用吊钩、挂钧或吊篮将音箱系统吊挂在顶棚上、墙壁上,吊装时可以有暗吊和明吊两种形式。音箱的安装采用何种方式应遵循设计方案的要求。6、系统接地会议系统的所有设备必须接入同一个公共的接地网络;其作用是建立屏蔽系统。整个接地网络由两部分组成,一部分是屏蔽系统,另一部分为公共接地系统。屏蔽系统:会议设备的铁质外壳和信号馈线的屏蔽层的作用是将系统的所有部件都屏蔽起来,在复杂的会议系统中,应使用星式接地方式。设备的共地接线应尽量短粗,并使用高导电率的铜质或铝质导线,导线的一端可接在设备外壳的接地螺丝上,另一端应在尽量靠近系统前级(如调音台),集中接到一起后,就近与真地装置相连。接地:接地在会议系统工程中不仅起到防止触电事故的作用,而且对防止干扰,提高整个系统的信噪比有着不容忽视的作用。为了防止通过地线将某些干扰引入会议系统,会议系统要设置专用的接地线。会议设备的接地原则是确保整个接地系统是“等电位”,接地的各点不应有电位差,因此接地点不应构成回路。接地导线最好使用铜芯线材,每台设备都应有自己的接地线,不能将多台设备的接地端用一根导线串连起来,再引入真地装置。7、供电系统会议系统对设备的供电要求较高。会议设备的外壳,设备间的连接都采取了屏蔽措施,这有助于防止空间电磁场对系统的干扰,但各类干扰进入系统的另一条途径便是供电电源。多数强功率用电器都可通过电网对音响系统施以干扰,这类干扰比较严重的有可控硅调光器,高压孤光灯等等,因此对于较为严谨的场合,供电线路应使用隔离变压器,将音响设备与其它用电设备隔离,以杜绝干扰的产生。会议设备的供电配线比较简单,只要使其各设备之间的电源相位保持一致即可。同一套系统内的各设备之间电源相位不一致时,电网频率波动会在设备之间引入一定程度的低频噪声干扰。因而,在进行电源配线时,应逐一将各设备的电源插头都反插一次。对于有接地端的三端电源插头来说,将电源的火线与零线反接一次是很不容易的。此时,可准备两块完全一样的多功能电源插座板,并将其互为反相并入供电网。这样,只要将每台设备的插头在这两块电源板的相同位置上都试插一次,选择交流声最小的插接方式确定下来即可。止匕外,在供电方面要尽量使三相负载较为平衡,这对提高电源质量有好处。8、设备通电会议系统设备安装完成后,便可进行通电调试了。通电分为设备通电和系统通电,设备通电是给每台设备加电,验证单台设备加电检测是否正常,初步测试连线是否正确。系统通电是在单台设备加电测试完成后,对整个系统进行通电,测试系统的加电情况。在加电测试的基础上才可进行细致检测和系统调试。通电需要准备的仪器和工具有:相位仪,噪声发生器,频谱仪(含声压级计),万用表等。设备通电前的检查通电之前一定要作充分准备,仔细检查管线工程的质量,在确认不存在短路的情况下才能给系统通电,以免造成设备甚至系统的故障和损坏。(1)管线工程质量的检查会议系统的管线工程应按建筑电气规范进行施工、安装,并以此标准加以验收。在系统通电前一定要仔细检查,以防管线工程存在的问题祸及贵重的会议设备。在此强调几个关键问题:会议设备都以单相交流电供电,管线工程完毕后应检查向音响设备供电的配电板通电源插座供电电压是否为220V,如果接线有差错,将两根相线接至单相电源插座上则会有380V电压,会烧毁机器。检查输入调音台的信号线是否存在与功率线短路的情况。功放输出端决不可短路,因此要重点检查音箱馈线、插头、插座,确保没有短路。测试方法是先拔去音箱插头,在音响控制室另一端用万用表测音箱线两端的电阻,此时应该是开路,然后接上音箱插头,再在音响控制室那端测其电阻,此阻值一般为音箱阻抗的LI倍左右,如果考虑音箱线电阻,其阻值还将大一些。(2)设备检验会议系统中设备器材众多,个别设备的故障常会造成大面积器材发生损坏。例如,功放损坏可能会出现输出端有很高的直流电压,将引起音箱系统的损坏。会议系统设备在出厂时虽然都经过严格检验,但这些器材在长途运输和装卸搬运的过程中有时难免碰撞,对设备造成损伤。因此系统通电前,要先对单件设备先作逐个通电检查、测试。对单件设备分别进行的初步测试包括以下几个方面:检查设备电源。检查设备电源电压是否与市电电压220V相符,电源是否置于220V挡。单台设备接通电源观察是否有异常现象。在不加输入信号情况下测量输出电压,此时,输出电压应基本为零,不应有直流电平输出。存在的极小的输出电压即为输出噪声。单独开机。从信号源开始逐步检查信号的传输情况,只有信号在各个设备中传输良好,矩阵、功放和音箱才会得到经过正确处理的信号,才可能有好的图像和声音效果。进行这一步时,后一级设备先不要接上,周边处理设备也应置于分路状态。检查时要顺着信号的去向,逐步检查它的电平设置、增益、相位及畅通情况,保证各个设备都能得到前级设备提供的最佳信号,也能为后级提供最佳信号。在检查信号的同时,还应该逐一观察设备的工作是否正常,是否稳定。这项工作意义就在于:单台设备在这时出现故障或不稳定,处理起来比较方便,也不会危及其它设备的安全。单台设备检查通过后,再接入系统。系统通电在上述检验的基础上,系统开机通电将是安全的。首先将各个设备的输入、输出电缆线正确地连接好(音响系统应将各级设备的增益控制都调低,音量调至最小),然后自前级到后级逐个接通设备电源。对于音响系统的通电,还应注意:(1)在较小的音量下,利用相位仪首先逐一检查所有音箱的相位是否一致。(2)选用动态较小的CD唱片,用相应的信号源设备放音,将调音台上的总推子推至O位,相应输入通道的分推子也推至O位。标准的调音台上O位在70%行程左右,此时,则应将推子置于70%行程附近的一条特别明显的刻线处,慢慢旋大输入通道增益(gain)调节旋钮,观察VU表读数,调至VU表通常指示在-6VU以下,最大读数不超过OVU即可。(3)按照信号流经设备的顺序,逐个调整其工作电平和增益。总的原则是保证各级声音信号处理设备具有为零的增益,既不对信号电平进行提升,又不对信号电平进行衰减。(4)房间均衡器暂时先置成0位,对各段频率既不提升,也不衰减。(5)缓慢旋大功放衰减器,使音量逐步增大。此时应听到场内音箱中有正常的节目声,功放的信号指示灯(signal)应闪亮,峰值(削波)指示(Peak/clip)仅允许偶然有闪亮为标准。9、设备和线缆标签设备和系统安装到位后,我们将为设备贴上标签,说明设备的名称、型号、项目名称和维护信息,以便于北环中心五号楼国家核电技术公司对设备和资产的管理。注:标号方法音频线:Al,A2,An.(线两端标号相同)视频线:VI,V2,Vn.控制线:Cl,C2,Cn.VGA线:VGAl,VGA2,VGAn.10.3调试设备安装完成后,需要进行设备和系统调试,主要工作内容如下:配合各会场灯光和使用模式要求对显示系统的亮度、色彩、饱和度等指标进行微调,对摄像系统的相关参数进行微调,使会场图像摄取和显示效果最佳;对音响系统进行调音,保证拾音清晰,扩声洪亮,音色自然,分布均衡;调试会议控制系统,测试各种会议模式下控制系统的集中控制效果;完成所有信号点和信号接口的测试,保证该信号点和信号接口可用;对系统进行功能性调试,达到系统设计的功能要求;系统调试也是会议系统对用电负荷承载情况的一个检验;完成调试记录,为系统初验收集信息和数据。调试过程也是系统优化的过程,可以及时发现问题,便于及时解决。可以通过调试发现系统设计的不足,及时进行弥补和改进,可以通过调试发现施工缺陷,消除故障和安全隐患。1、系统调试的重要性会议系统经过一系列的规划、设计、选型和施工,可以说一个工程的基本概貌已经形成,各个系统也已经构成,甚至多数设备已经可以使用了,但是专业音响视频工程只有经过科学合理调试,才能适应不同的使用环境,充分地发挥相应的功能,相互协调配合,长期保持正常稳定的工作状态。可以打这样比喻,没有经过严格调试的系统,它的所有设备就象没有经过严格训练的部队一样,对命令的执行程度不同,行动起来始终处在无序的状态。严格而科学的调试除了能够充分展现设备的功能,同时能够发挥出系统最佳的工作状态工作和性能,加上后期的良好保养,可以延长设备的使用寿命。实际的经验和调查表明,在正常范围内损坏的设备,绝大多数都是由于设备调试和保养不当造成的,而在许多的工程中,实际最具有能力、条件和调试经验的就是工程设计、施工单位,可见工程施工中设备的调试工作显得多重要。2、系统调试的步骤1)、调试准备音响视频工程的调试既需要技术和经验,又需要认真和责任精神,调试前要作好充分的准备工作,包括:准备必要的仪器和工具,例如,音响调试需要的相位仪、噪声发生器、频谱仪、声压计以及万用表等;工程设计和施工图纸;认真阅读设备的安装和使用说明书,并且将重要或特殊设备的使用说明书准备好备用;调试工作开始前要保证现场没有无关的人员,避免调试工作受到干扰。2)、设备的安装、连接情况的检查与工程的施工不同的是,在设备调试阶段对系统和设备的安装、连接情况的检查的出发点是以整个系统为轮廓的;检查过程中要向施工人员询问在施工过程中是否有遗留的问题,确信供电线路和电压没有任何问题。这些检查包括:对所有连接的缆线进行连续性和短路测试;检查缆线是否存在过度弯曲;检查是否存在潜在的电磁干扰;检查缆线的施工工艺是否正确;检查悬挂的缆线是否下垂;各器材设备连接是否正确;检查所有的线路连接及信号接入口是否正确。3)、设备的设定由于各系统设备的组成情况不同,设备工作的环境不同,各系统的信号处理、传输方式也不同,所以进行设定的意义就在于使得设备工作在一个合理的状态,设备间的配合、控制有一个好的基础。音响系统的设定包括:设备的电压档要设定为供电电压,而且尽量高一个档位;系统的信号传输电平值要尽量设定一致,保证信号的传输基准参考点相同;功放的工作状态是立体声、并联单声道还是桥接单声道,保护状态设定没有,输入变压器的选择等;音箱的分频方式是怎样的,高频衰减位置在什么地方;调音台的信号输入衰减情况,信号编组情况;周边设备的档位选择怎样,是否旁路,是否联动,是否激活等等。总之,工程里各个系统的设备设定是一项非常重要的工作,要仔细检查认真进行,必要时应阅读相关的说明书。4)、设备的单独运行检查这一步工作的意义在于,从单独的设备运行检查中,我们可以逐步检查信号的传输情况,检查设备的单独工作状况,为系统的正常工作,达到一个较好的声、光、像质量做好准备。特别是音响系统的设备较多,设备之间的上下关系比较密切,单独设备运行可以着重在信号的电平、增益、平衡、相位以及畅通情况进行比较细致、准确而有针对性的调定,保证前级设备为下级提供最佳效果的信号,最终使得系统的信号情况良好;同时,单独进行设备的运行检查的意义在于,单独设备的运行特别能清楚地知道单个设备工作是否正常,是否稳定,一旦有故障,处理起来也比较方便,也不会危及系统其它设备的安全,所以进行这一步工作时一定要仔细,耐心,最好不要将该工作带到后面的步骤中。需要注意的是:音响系统的设备单独运行最好不要将功放和系统的其它设备同时打开,以免由于故障而损坏功放和音箱。3、音响视频系统的调试1)、系统连接状态参照系统设计图,检查所有设备的连接是否正确,有无错接漏接。如正确连接,开机通电。如有错误,立即进行改正。使用仪器:万用表、测线器。2)、设备的工作状态检查及调试按照设备说明书,检查系统中各设备的工作状态是否正确设定,工作模式是否正常设定。如设定正确,则继续进行下一步测试;如有问题或错误,重新设定或修改。3)、按照设计文件,对扬声器箱的高低、左右、俯仰角度方位进行调试。使用仪器:数字万用表、计算机及角度测量工具。4)、将功放和音箱接入系统,逐一打开设备的电源,待它们工作稳定后,接入相位仪,在较小的音量下,逐一检查所有音箱的相位是否正确。5)、声压级的测定将粉红色噪声仪接入扩声系统,像调试均衡器一样选取几个测试点放置声压计,将音响系统的所有设置都调整完毕,最后打开系统的设备,逐渐提升噪声信号音量,要求在保证信号的最佳动态的前提下,调整各设备的增益,使得系统的扩声声压在各测试点都要达到设计的要求,同时需要参考声压级在高、中、低各频段的情况,再对均衡器和分频器略微做一些调整,当然高、中、低各频段的声压级不可能完全相同,一般为了考虑听感的特点都需要在高频的声压级上做一些降低,而系统的低音系统打开后又需要低频声压级更高些。在声压级的测试时,需要将各测试点的声压级比较一番,如果各点的结果偏差较大,即说明该声场的均匀度不好,就应该认真地进行分析和改进。6)、话筒的调试话筒的调试一般要分类进行。人声、乐器用的有线话筒通常需要日常使用者配合完成,调试时需要了解各人、各乐器最合理的话筒型号和使用距离,音质好,没有可闻的线路噪音即可;而无线话筒需要考虑:天线的位置要合理,话筒使用时的死点和反馈点要足够少,并详细对位置作好记录,接收机的信号增益要适可,噪声抑制的微调旋钮要反复调试等;对于效果器的调试工程要求都不严格,只要将信号的输入和输出增益调试合理,保证有一定的余量,并且将混响时间和延时量限制在一定范围即可,以免影响语言的清晰度和信号的连续性。4、系统总体的调试各系统综合调试的目的,是在各系统协同运行的过程中,检查它们相互联系的动作是否协调,检查它们协同工作时是否相互影响和干扰,尤其是灯光系统给音响系统的噪音干扰和灯光系统的动作不准确问题,一般都会在该步骤中发现,这样在后面的工程问题的解决中就有针对性了。当然,各系统的总体调试没有明显的调试内容,主要还是在协同工作时发现问题。5、系统的模拟运行专业音响工程的工程设计、施工技术复杂性强,难免会有些不足之处;工程各系统的设备数量和系统复杂程度都较高,以及各设备工作状态有一定区别;特别是工程调试时设备的工作时间比起实际使用时的工作时间要短的多,工作的环境也不如实际使用恶劣,所以有些系统的不足和隐患在调试时不容易发现和显现,如果不在使用前期及时解决,会使得故障迅速扩大,带来不利的影响,模拟运行就是要尽量发现问题,防患于未然,尤其是关系到工程安全的内容。模拟运行时要测量出各系统单独运行和协同运行时,供电线路各相的电流。测试时可以利用钳流表分相、分时间、分运行设备的数量进行测量,测量的值一定要与设计理论值比较,一旦发现总体值和理论值有较大的差距,或者各相电流偏差较大,或者线路电流异常时,要重新整改,以确保用电安全。检查各系统设备在满负荷和长时间工作时的工作安全性。专业音响设备与非专业设备的一个重要差别就是,专业设备能在满负荷、长时间的状态下,工作情况十分稳定,这也成了专业设备的重要产品技术指标。许多专业设备,能在环境条件十分恶劣的情况下,长期保持良好的性能,而有的设备长时间
