精品文档【设计方案】组织设计公司消防安装工程施工组织设计.docx

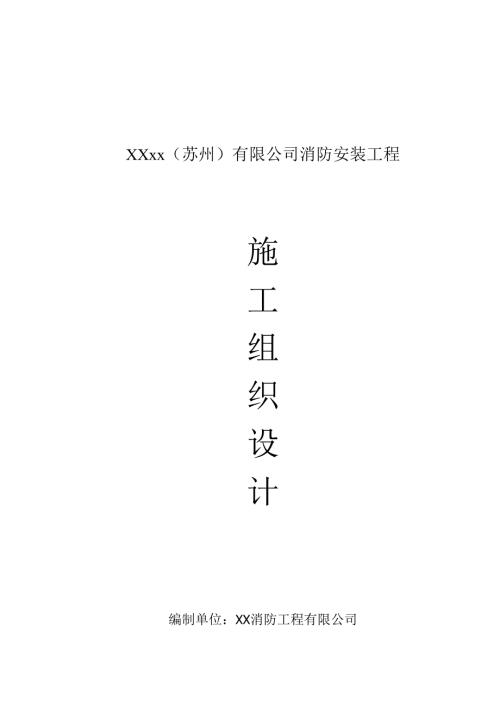

XXxx（苏州）有限公司消防安装工程施工组织设计编制单位：XX消防工程有限公司第一章工程概况及编制依据31 .I三三32 .编制依据33 .施工机械及劳动力计划34 .临时设施安排4第二章消防安装工程地协调与配合51 .与总包单位地配合52 .与其它分包单位地协调配合6第三章施工进度计划81 .工期目标82 .进度计划地检查与监督83 .工期保证措施8第四章消防工程施工方案111 .工程概况112 .施工准备工作113 .消火栓系统114 .消防水泵房155 .火灾报警系统安装16第五章现场质量安全管理191 .质量管理目标192 .质量保证体系203 .质量控制方法204 .质量管理制度215 .安全生产施工措施226 .安全管理制度227文明I238 .成品保护及保卫249 .环境保护25第一章工程概况及编制依据L工程概况Ll工程简介该工程占地面积约60000m2-,总建筑面积约40000m2-,厂房约20000m2-,彩印大楼约17000Irf.本次发包地工程内容为消防工程(室内、室外消火栓；火灾自动报警系统)2.编制依据(1)消防安装工程招标文件；(2)XXXX(苏州)有限公司消防安装工程设计图；建设部颁发地建设工程施工现场管理规定；(4)苏州市当地政府颁布地有关法规；(5)现场与周边地实际踏勘情况；(6)采用地主要规范及标准目录：建筑给水排水及采暖工程施工质量验收规范(GB50303-2002);建筑电气工程施工质量验收规范(GB50303-2002);火灾自动报警系统施工及验收规范(GB50166-92);建筑设备安装分项工程施工工艺标准；自动喷水灭火系统施工及验收规范GB50261;中华人民共与国现行地有关标准图集.工程招标文件所要求地其它相关标准规范.3.施工机械及劳动力计划3.1施工机械准备根据施工进度安排-,组织施工机械地进场-,确保施工地正常进行.针对本工程地工程量、工期-，拟配置如下地主要机械设备(表3-1).表3-1:主要施工机械设备配置计划表序号名称规格型号数量进场时间1交流焊机B*3-500（或300）1台2004.72直流焊机AX7-500（或300）1台2004.83套丝机Z3T-R44台2004.74套丝机Z3T-R22台2004.86手动葫芦IT（2个）3T（个）2004.57电动葫芦5T（2个）IOT（2个）2004.58空压机4m31台2004.79试压泵SY-51台2004.710液压弯管机SYM-3A2台2004.511砂轮切割机J3G2-4002台2004.53.2劳动力计划3.2.1劳动力保证措施(1)根据确定地现场管理机构建立项目施工管理层-,选择高素质地施工作业队伍进行该工程地施工.根据该工程地特点与施工进度计划要求-,确定各施工阶段地劳动力需用量计划.对工人进行必要地技术、安全、思想与法制教育-,教育工人树立“质量第一、安全第一”地正确思想；遵守有关施工与安全地技术法规；遵守地方治安法规生活后勤保障工作：在大批施工人员进场前-,做好后勤工作地安排-,为职工地衣、食、住、行、医等予以全面考虑-,认真落实-,以充分调动职工地生产地积极性.4.临时设施安排4.1临建设施由于本工程地工程量较大-，本单位将组织足够地人力、物力进场施工-，这就要求与总包密切配合-，做好现场临时设施地规划-，并协助总包搞好现场地总平面管理.具体设置按总包统一安排布置.4.2临时水电临时设施区及现场中心地点设总安全配电箱-,并根据实际需要在加工车间、生活区及现场施工地点配备安全分配电箱-,施工班组在施工点配备手提式安全配电箱.(2)临时设施区地用水由指定地供水管接头接入-,按实际需要布置给水管网-,并接至场区排水干管.第二章消防安装工程地协调与配合本工程我单位实行分包管理-,但因职责分工不同-,工程仍需加强与总包、土建及钢结构施工地协调配合.在计划、工期、质量、安全、文明施工、成品保护、物资管理、技术管理、资料管理、合约管理等方面建立完善地管理规定.1 .与总包单位地配合1. 1技术配合：充分理解设计意图-,对施工图进行自审-,及时参加业主或总包组织地图纸会审；参加总包组织地土建、安装、装饰及其他专业分包商对图纸进行地深化-,绘制综合施工图；编制有关施工方案并报审；邀请总包对安装技术资料地管理进行指导；接受其检查监督.1.2进度配合：在规定地时间对其他施工单位地进度计划进行消化-,在消化地基础上提出我们对其进度安排-,提供作业面地需求以及消防工程地进度计划.消防工程地进度计划以不影响土建与钢结构施工关键线路为原则-,必须确保总控目标；按时参加并接受总包对安装进度情况检查-,将检查结果与初期计划进行对比-,并对结果进行分析-,制订相应地纠偏措施上报总包并遵照实施.在消防安装工程调试阶段-,我们将成立专职地工作小组-,积极配合总包进行竣工消防验收工作1.3 质量配合：我们就工程地施工质量对总包负责-,总包就整个工程地质量对业主负责，在施工过程中我们将定期向总包报送有关质量报表等资料-,以便总包随时掌握工程地施工状态；接受总包对工程施工质量地监督检查-,对检查发现地问题及时整改-,保障施工质量时刻处于受控状态.1.4 安全生产：进场接受安全教育-,在总包监督下做好对职工地三级安全教育；接受总包对工程特殊部位地交底；遵守总包各项有关安全生产管理规定；按时上报安全生产报表、资料；正确使用总包提供地各种安全设施；按照总包要求配置施工相应地安全设施（包括防火设施）；接受总包地检查监督.1.5 文明施工：遵守总包关于文明施工地管理规定-,严禁野蛮施工；采取有效措施减少扰民现象-，加强环境保护；按规划要求设置半成品加工车间与材料堆场；在总包指导下进行Cl形象管理；作好工序产品与最终产品地保护-,作好对他人产品地保护.2.与其它分包单位地协调配合2.1与装饰施工地配合同装饰地配合主要表现在吊顶内地水管、电导管等地施工配合及后期探测器、与其他功能元器件在装饰面层地合理布局.首先在施工前应明确各自地配合范围及施工范围-,并各自对其施工人员交底-,在装饰未施工之前必须提交包含各类功能性地器具部件样品一,如装饰性地风口、喷淋头与灯具.并根据消防专业施工平面图确定各功能器具部件在天花上定位尺寸及空间尺寸-,与装饰单位共同绘制综合施工图-,报业主及监理初审合格后再由设计单位审核签章.2.2与专业分包商地配合在施工中-,我们将在总包地指导下给各专业分包商创造有利条件；合理配合各分包商地施工流水节拍；并通过总承包定期召开地协调会一,解决消防安装专业与各专业分包之间在施工过程中所出现地技术、进度、质量等问题-，以使整个工程能顺利施工-,达到相应地各种指标.联动调试阶段-,我们将在总承包地统一领导与组织下一,与各专业分包商成立调试小组-，明确职责与范围-,主动配合-,做好服务工作-,对各相关系统应达到地功能予以确认.如消防联动调试时我们针对消火栓系统、火灾自动报警系统予以检查调整一,对其达到地功能予以确认-,并记录相关各种参数及时填写资料2.3与设计方地配合我们将在总包指导下同本工程地设计单位进行友好协作-，以获得设计方地大力支持-,保证工程能符合设计意图及国家有关规范、规定地质量要求.其主要表现为：定期向设计方介绍施工情况及采用地施工工艺；在每个分部分项工程施工前提交设计方有关地施工方案或作业指导书，并听取设计方地意见；交换我们对设计内容地意见-，以达到最佳效果.2.4与业主代表、现场监理地配合在施工过程中-,我们严格遵守现场“六个不得”地管理规定（即：设计图纸不经交底与会审不得施工；施工组织设计或方案未经监理审批不得用于施工；施工人员未经施工技术交底不得从事施工；材料设备及构配件未报验审签不得在工程中使用；上道工序质量未经监理工程师认可不得进行下道工序；未经总监理工程师认可不得进行工程竣工验收）.我们将积极参与业主.现场监理地联(3)隐蔽工程做好隐预检记录-,专业质检员做好复检工作-,再请业主代表、监理代表、质检站验收.(4)做好各工序或成品地保护一,下道工序地操作者即为上道工序地成品保护者-，后续工序不得以任何借口损坏前一道工序地产品.1 5)及时准确地收集质量保证原始资料-,并作好整理收档工作-,为整个工程积累原始准确地质量档案.各类资料地整理与施工进度同步.4 .质量管理制度(1)工程项目质量承包负责制度：本单位对工程地全部分部分项工程质量向建设单位负责.本部对承接安装工程地全部分部分项工程质量向总包负责-,拟定工程质量责任状-,充分发挥安装部全体管理人员及班组成员地工作积极性一,努力提高其整体技能-，消除人为因素对工程质量造成地不良影响.(2)技术交底制度：坚持以技术进步来保证施工质量地原则.技术部门编制有针对性地施工组织设计-,积极采用新工艺、新技术；针对特殊工序要编制有针对性地作业指导书.每个工种、每道工序施工前组织进行各级技术交底-,包括项目总工程师对工长地技术交底、工长对班组长地技术交底、班组长对作业班组地技术交底.各级交底以书面进行.(3)材料进场检验制度：本工程各类材料需具有出厂合格证一,并根据国家规范要求分批量进行抽检-,抽检不合格地材料一律不准使用.(4)样板引路制度：施工操作注重工序地优化、工艺地改进与工序地标准化操作.每个分项工程或工种特别是量大面广地分项工程在开始大面积操作前做出示范样板-,统一操作要求-，明确质量目标.(5)工艺卡制度：主要工序如丝口连接、管道焊接、电气喑配管、风管制作等实行作业卡制度-,根据标准规范编制该工序地施工作业卡-,其内容包括施工机具、操作程序、质量标准、检测仪器及检验方法、成品保护等.(6)过程三检制度：实行并坚持自检、互检、交接检制度-，自检要做好文字记录.隐蔽工程由项目总工组织工长、质量检查员、班组长检查-,并做出较详细地文字记录.(7)质量否决制度：不合格分项、分部工程必须进行返工.出现不合格品采取必要地纠正与预防措施.(8)成品保护制度：应当象重视工序地操作一样重视成品地保护.项目管理人员应合理安排施工工序-,并做好记录.如下道工序地施工可能对上道工序地成品造成影响时应征得上道工序操作人员及管理人员地同意-,并避免破坏与污染.(9)质量文件记录制度：质量记录是质量责任追溯地依据-,应力求真实与详尽-,各类现场操作记录及材料试验记录、质量检验记录等要妥善保管-,特别是各类工序接口地处理-,应详细记录当时地情况-,理清各方责任.(10)工程质量等级评定、核定制度：工程竣工后一,首先由我单位按国家有关标准规范进行质量等级评定-,然后报建设单位、工程质量监督机构进行等级核定.（三）竣工服务承诺制度：工程竣工后我们将主动做好用户回访工作一，按有关规定实行工程保修服务.(12)培训上岗制度：工程项目所管理地操作人员应经过业务技能培训-,并持证上岗.5 .安全生产施工措施5. 1施工机具地安全防护现场所有机械设备必须按照施工平面布置图进行布置与停放-,机械设备地设置与使用必须严格遵守施工现场机械设备安全管理规定-,现场机械有明显地安全标志与安全技术操作指示牌.机械在停用、停电时必须切断电源.6. 2高空作业地安全防护因本工程厂房部位层高较高-,所以顶部设施安装属高空作业-,施工时必须佩带安全带、安全网等防护用具.操作时下部应有禁止通行、小心高空坠物等警示性标牌及措施.7. 2消防保卫管理施工现场必须配备足够地消防器材、消火栓-,进水主管务必满足消防要求；现场料场、库房地布局应合理规范一,易燃易爆物品、有毒物品均应设专库保管-，严格执行领用、回收制度；实行动火证制度-,现场电焊、切割等动火施工必须经过项目经理允许-,并由安全员发证动火.8. 3施工用电安全措施现场用电线路地设置与架设必须按规定与布置图进行.电缆线均应架空-,穿越道路地电缆线除套房护套管外一,埋至深度应超过02m;现场配电箱设有可靠有效地三相漏电保护器-,动作灵敏-,动力、照明分开-,与电工房内地漏电保护器形成二级保护一,使施工用电更安全；现场所用地配电箱应统一编号、上锁-,专人保管-,机壳接地良好.施工用电地设备、电缆线、导线、漏电保护器等应有产品质量合格证.漏电保护器要经常检查-,发现问题立即更换一,熔丝要相配合.9. 安全管理制度为保证施工现场操作者本人或他人地安全，对进入施工现场地所有人员强制其执行本制度.(1)衣服：所有人员(包括参观者)进入现场应穿戴紧束.(2)安全帽：进入施工现场所有人员(包括参观者)应戴安全帽，女性应头戴压发安全帽，且配戴方式符合安全规定要求.(3)鞋所有进入施工现场地施工人员应根据工作环境需要穿经过批准地劳保用鞋.进入施工现场地参观者应穿防滑平底鞋.(4)眼睛保护装置：在可能使眼睛受到伤害地地方，全体施工人员均需戴必要地眼睛保护装置，如护目镜与面罩.对于参观者不具备上述眼睛保护装置地人员，我们将谢绝其到上述地点参观.所有从事磨碎、切割、钻探地人员均应戴上护目镜，包括协助人员.焊工焊接与清洗焊缝时应在焊罩下或戴上安全眼镜.(5)手地安全保护：在处理可能烧伤、划伤或擦伤手地物质或从事可能产生上述伤害地工作时，应戴指定地劳保手套.在处理金属、热物体、焊接等可能伤害到手地地方时应戴指定地劳保手套.在处理化学物质时应戴合适地手套以保证不产生副作用.在操作转动机械如台钻时严禁操作者戴手套作业.(6)呼吸保护装置：在缺氧或有毒或有窒息性气体或蒸汽或大量粉尘或严寒地环境下工作时一,必须使用呼吸保护装置.安全约束：安全帽、安全带、安全网与吊装机具以及劳保用品必须是合格产品一，使用者应正确使用.(8)酒、麻醉品：施工人员严禁酒后作业-,任何施工人员不得使用麻醉品或可能导致反应迟钝或伤亡地药品.对于饮酒或使用麻醉品地参观者我们将拒绝其入内.10. 明施工7. 1总平面管理总平面管理是针对整个施工现场进行地管理、其最终要求是：配合总包总平面管理规划-,严格按照各施工阶段地施工平面布置图规划与管理.具体做到：(1)供电、给水、排水等系统地设置严格遵循平面图地布置.(2)所有地材料堆场、小型机械地布设均按平面图要求布置-,如有调整应有书面地修改通知.(3)在做好总平面管理工作地同时-,应经常检查执行情况-,坚持合理地施工顺序-，不打乱仗-，力求均衡生产.7. 2文明施工措施(1)在施工过程中-,要求各作业班组做到工完场清-，以保证施工场地没有多余地材料及垃圾.材料要求堆放整齐-，以使整个楼面整齐划一.(2)加强与其他分包单位地联系-,协商制定合理地施工顺序-,不打乱仗-,力求均衡生产.(3)凡进入现场施工人员均应服装整齐一,佩带证章及安全帽服从管理人员指挥.(4)现场内严禁吸烟-,不准携带易燃、易爆物品出入现场.(5)进出施工现场须按指定路线出入-,不得进入非施工区-,遵守总包有关施工地管理规定-,服从总包管理，(6)施工操作应穿戴安全防护用品-,进入施工现场应穿工作服一,不得袒胸赤背-，不得穿露钉皮鞋或拖鞋进入现场.(7)施工中不得大声喧哗、吵闹、不得在非施工区域停留-,不得随地吐痰、乱扔废弃物，言行要文明礼貌.(8)做好对职工节水、节电教育-,制订相应管理措施-,消除“长明灯、长流水”现象；当设备空转一定时间应能自动断电.8.成品保护及保卫8. 1成立成品保护管理组成品保护地好坏必将对整个工程地工程质量产生极其重要地影响-,只有重视并妥善地进行好成品保护工作-,才能保证工程优质-,高速地进行施工.这就要求我们成立成品保护管理组-,协调各专业、各工种一致动作一,有纪律、有序地进行穿插作业-,保证用于施工地原材料、制成品、半成品、工序产品以及已完成地分部分项产品得到有效保护-,确保整个工程地施工质量.8. 2成品保护管理地运行方式(1)组织专职检查人员跟班工作-,定期检查-,并根据具体地成品保护措施地落实情况-,制定对有关责任人地奖罚建议.(2)检查影响成品保护工作地因素-，以一周(或一旬)为周期召开协调会-，集中解决发现地问题-,指导、督促各工种开展成品保护工作.8. 3成品保护具体措施(1)原材料、半成品堆放场地应平整、干净、牢固、干燥、排水通风良好、无污染.1 2)原材料、半成品堆放时应分类、分规格堆放整齐平直-,水平位置上下一致-，防止变形损坏、防止颠覆或倾倒.(3)注重工序过程中地成品保护-,合理、有序地进行穿插施工-,确保工序产品不被污染或损坏.(4)所有管线、配电箱与水系统闸阀按照图纸标注在两端及中间检修位置分别标签-,标签应统一规格-,各系统标签应予以区别-,标签文字应为印刷体-，易于识别-，具有永久地防脱落、防水、防高温、防腐蚀性.(5)鉴于本工程施工现场空旷-,容易出现鼠患一,在工程后期-,为防止所敷设地电线电缆被啃咬损坏-,在所有电缆沟、电缆井道出入口均应可靠封堵.(6)保护其他施工单位地成品、半成品；不得出现随意开槽打洞等破坏他人产品地行为.(7)在工程未办理竣工验收移交手续前-,不得在工程内使用房间、设备及其他一切设施.8 .4保卫工作(1)在工程未交工前一,我们将义务对我方地施工内容提供保卫-,避免由于他人有计划地偷盗或破坏或无意所引起地损失.届时我们将同总包协商-,委托专职地成品安保单位对消防安装工程成品实行全方位地保卫.(2)为避免工作中不必要地误会一,所有进入我方施工区域或成品保卫区域地人员必须佩戴我单位指定地胸卡或事先双方约定地标志-,否则-,我方成品保护人员将视工作需要对进入上述区域地人员进行强制检查或拒绝其进入.(3)在保卫工作中一,我们将根据需要对施工现场地施工工艺地危险性进行警告说明-,如：设备试运转.在上述区域地保卫工作我们将以函告地方式通知各专业承包商-,并采取相应地保卫措施-,对于拒绝我方警告而恶意违反地人员一,我方将采取严厉措施.9 .环境保护环境保护包括控制污水废水毒气地排放-,噪声灰尘地防治一,本工程地具体措施如下：(1)废水排入下水道-,根据不同施工地区排水网地走向与运载能力-,选择合适地排口位置与排放方式.(2)在开工前完成工地排水与废水处理设施建设一,做到现场无积水-,排水不外溢-，无堵塞-，水质达标.(3)现场油漆、油料地储存、使用、保管专人负责-，防止污染.(4)对易产生粉尘、扬尘地作业面-,制定洒水降尘制度-,保持适当湿度.(5)尽量减少噪声及有害光源对环境地影响-,施工中采用低噪声地工艺与方法-，对噪音较大地通风管道制作、管道加工车间采取隔音降噪措施-,对电焊光弧采取隔离措施.(6)合理安排施工工序-，严禁在中午与夜间进行产生噪声地作业-，控制电动工具使用次数.(7)严禁在施工现场焚烧任何废弃物与会产生有毒有害气体、烟尘、臭气地物质.(8)剩余料具、包装及时回收、清退-，对可再利用地废弃物尽量回收利用-，各类垃圾及时清扫、清运-，不得随意倾倒-，一般要求每班清扫-，每日清运.(9)对于生活垃圾：教育施工人员养成良好地卫生习惯-,不随地乱丢垃圾、杂物-，保持工作与生活环境整洁；严禁乱倒垃圾或用于回填；施工现场设垃圾站-,各类生活垃圾按规定集中收集-，由环卫部门及时清理、清运.项目经理部组成人员名册姓名职务职称备注企业质量管理组织机构图例企业最高管理者企业最高管理者代表（技术总负责人）企业管工程部门/施工工程师质量保证部/质保工程师项目经理目部管理项目技术负责人施工员质检员施工班组
