    工程造价混凝土及钢筋混凝土工程.ppt

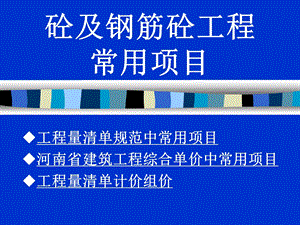

    工程量清单规范中常用项目河南省建筑工程综合单价中常用项目工程量清单计价组价,砼及钢筋砼工程常用项目,混凝土及钢筋混凝土要算哪些量?,混凝土量定额在第4分部讲(清单第4章)钢筋量定额第4分部讲(清单第4章)模板量措施项目在第12分部讲(无清单项目),第一部分,建设工程工程量清单规范中混凝土及钢筋混凝土部分常用项目 河南省建筑工程综合单价中混凝土及钢筋混凝土部分常用项目 工程量计算(2008年版),一、现浇混凝土基础,清单规范:附录A第4章第一节,P57 A.4.1河南定额:A建筑工程第4分部,P233 A.4.1,1、清单规范:现浇混凝土基础(010401),例如:C20(40)碎石42.5水泥,2、清单项目与定额项目对应关系,3、工程量清单编制时如何编码?,4、带型基础(010401001),工程量清单计量规则:按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件。定额计量规则:规则同清单如何计量?,凡带形基础上部有梁的几何特征,不论基础内是否配有钢筋,也不论配筋形式,均属于有梁式带型混凝土基础(4-2)。当带形基础上部梁高与梁宽之比超过41时,上部的梁套用墙的综合基价相应子目,下部要套用无梁式带型基础子目(43)。,有梁式无梁式带型基础区分,无梁式带型基础,有梁式带型基础,当h:b4:1下部要套用无梁式带型基础上部的梁套用墙的项目,1)带型基础计算混凝土工程量,计算公式:VFLVT 式中V带型基础工程量(3);F带型基础断面面积();L带型基础长度(m)。VT T形接头的搭接部分体积。,(1)基础断面积,无梁式带基断面积=(A*h1)+(A+B)h2/2,有梁式带基断面积=(A*h1)+(A+B)h2/2+(B*h3),h,A,A,B,B,h1,h2,h3,h2,h1,(2)基础长度,外墙下基础长:外墙基中心线长度。内墙下基础长:内墙基净长度。,外墙基础长=【(3.5 3.5)+(3.33.3)】2=27.2m内墙基础长=(3.5-0.8)+(6.6-0.8)=8.5m断面面积=0.80.4=0.32m2,外墙基础长=【(3.5 3.5)+(3.33.3)】2=27.2m内墙基础长=(3.5-0.8)+(6.6-0.8)=8.5m断面面积=0.80.2+【(0.3+0.8)0.152】=0.243m2,T型接头处量的计算:,B,b,H,h1,L,V1LbHV21/2Lbh1V321/3(h1(Bb)/21/2)L,V1,V2,V3,VTV1V2V3 V1LbHV21/2Lbh1V321/3(h1(Bb)212)L,如图所示为有梁式条形基础,计算其混凝土工程量。,练习题,【解】1.外墙下基础由图可以看出,该基础的中心线与外墙中心线(也是定位轴线)重合,故外墙基的计算长度可取L中。外墙基础混凝土工程量=基础断面积L=【0.40.3+(0.4+1.2)0.15/2+1.20.2】【(3.62+4.8)2】=0.4824=11.52m3,内墙基底净长度=4.80.62=3.6m,内墙基础混凝土工程量=内墙基础净长度基础断面积=3.60.48=1.728m3VT:=(0.40.30.4)+(0.40.150.4 0.5)+(1/30.150.40.50.42)2=(0.048+0.012+0.008)2=0.136m3 工程量合计=11.52+1.728+0.136=13.38m3,查:子目编号4-2 综合单价=2317.03元/10m3综合单价合计=工程量*综合单价=1.34*2317.03=3104.82(元),工程量清单计量规则:按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件。定额计量规则:规则同清单如何计量?区分现浇柱下独立基础和预制柱下独立基础。,5、独立基础(010401002),混凝土,V=ABh1+abh2,现浇柱下独立基础,混凝土,(010401002)4-5,V=abh+1/6ab+a1b1+(a+a1)(b+b1)h1,定P220第6条的规定:,带型基础,独立基础,独立基础,阶梯形和锥形(教材104页图6-4a、b)锥形又可分为一般锥形和高脖锥形,即杯形基础(Y010401007)4-12,预制柱下独立基础,脖高大于1m的称为高脖锥形基础,H,(1)阶梯形杯形基础工程量(教材104页图6-4a)工程量外形体积-杯芯体积(外形体积可分阶按图示尺寸计算,计算时不考虑杯芯,杯芯体积按四棱锥台计算公式计算。),1)工程量计算,(2)锥形杯形基础工程量(教材104页图6-4b)工程量底座体积四棱台体积脖口体积杯芯体积 四棱台体积的计算同独立基础。四棱台、脖口体积计算时,不考虑杯芯。,2)综合单价套用,杯型基础4-12子目。混凝土强度等级设计与综合基价不同时,可以换算。如果是现场搅拌混凝土需要计搅拌费;商品混凝土要考虑调价差、机场外运输;泵送混凝土要换算单价、考虑计算泵送增加费等。定额220页第7条:高脖杯形基础,脖高大于1m时,其高脖部分执行现浇钢筋混凝土柱的综合基价子目,其余部分仍执行杯型基础综合单价子目。,工程量清单计量规则:按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件。定额计量规则:规则同清单如何计量?区分有梁式满堂基础和无梁式满堂基础,6、满堂基础(010401003),怎样区分有梁式满堂基础和无梁式满堂基础,定额第220第5条:,向下加深的梁按带型基础项目执行,无梁式满堂基础,有梁式满堂基础,无梁式满堂基础,满堂基础工程量,无梁式:V=基础底板体积有梁式:V=基础底板体积+凸出板上表面的梁体积,墙,柱,注意:教材107页 图6-8的情形。,7、垫层(010401006)4-13,工程量清单计量规则:按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件。定额计量规则:规则同清单如何计量?区分基础垫层和楼地面部分垫层,基础混凝土垫层用4-13,V=基础垫层长度垫层断面积或:V=基础垫层面积垫层厚度,基础垫层工程量计算,混凝土基础垫层4-13其他材料基础垫层,执行装饰分册B.1相应地面垫层子目,但人工乘以系数1.20。,基础垫层套用定额注意事项,8、09年河南省造价员考试试题,1)定额子目的套用和换算(计算结果保留两位小数)根据表1中的项目名称和说明,按照河南省建设工程工程量清单综合单价(2008)“A建筑工程”的有关规定,完成答题卷表31中相应项目的定额编号、定额单位、综合单价换算过程、换算后的综合单价的填写。,表1,现浇混凝土直形墙,墙厚180mm,查子目4-30短肢剪力墙,定额220页第10条,人工乘系数1.025设计用C30现浇碎石混凝土、碎石粒径20(42.5水泥)浇筑;定额中为C20现浇碎石混凝土、碎石粒径20(32.5水泥)。,表31,2)编制工程量清单(计算结果保留两位小数)值班室的基础平面及断面如图所示(附后)。基础垫层设计为C10现浇碎石混凝土、碎石粒径40(32.5水泥);0.000以下混凝土基础设计为C30现浇碎石混凝土、碎石粒径40(32.5水泥)。业主要求如下:现场搅拌混凝土。根据该值班室的基础平面和断面图及上述说明,按照建设工程工程量清单计价规范GB505002008实体项目的工程量清单项目及计算规则的规定,在答题卷表61中编制该值班室垫层及基础工程的分部分项工程量清单及清单项目的工程量计算。,分项分部工程工程量计算表,二、现浇混凝土柱,清单规范:附录A第4章第二节,P57 A.4.2河南定额:A建筑工程第4分部,P243 A.4.2,1、清单规范第57页:,2、清单项目与定额项目对应关系,3.柱工程量计算,三、现浇混凝土梁,清单规范:附录A第4章第三节,P58 A.4.3河南定额:A建筑工程第4分部,P248 A.4.3,1、清单规范第58页,2、清单项目与定额项目对应关系,3.梁工程量计算,四、现浇混凝土板,清单规范:附录A第4章第五节,P59 A.4.5河南定额:A建筑工程第4分部,P256 A.4.5,1、清单规范第59页,2、清单项目与定额项目对应关系,3.板工程量计算,五、现浇混凝土楼梯,清单规范:附录A第4章第六节,P60 A.4.6河南定额:A建筑工程第4分部,P269A.4.6,1、清单规范第60页,2、清单项目与定额项目对应关系,3.楼梯工程量计算,六、现浇混凝土其他构件,清单规范:附录A第4章第六节,P60 A.4.7河南定额:A建筑工程第4分部,P271A.4.7,1、清单规范第60页,2、清单项目与定额项目对应关系,3.其他构件工程量计算,砖混结构中常用现浇混凝土构件项目及工程量计算总结:,七、,1、基础混凝土垫层(010401006),基础垫层,如遇其他材料的基础垫层怎么办?,4-13,工程量计算?,现浇带型基础,2、钢筋混凝土基础工程,无梁式4-3,有梁式4-2,判定条件,工程量计算?,现浇满堂基础,无梁式4-6,有梁式4-7,判定条件,工程量计算?,现浇独立基础,4-5,工程量计算?四棱锥台体积公式?,现浇地圈梁,3、0.00以下其它钢筋砼构件,4-26,布置情况:满布或部分布置?,是否与构造柱相连,现浇构造柱,4-20,生根位置:基础或地圈梁?,4、钢筋砼构造柱,5、钢筋砼圈梁,6、钢筋砼现浇平板,7、预制板间补缝(板带),8、钢筋砼过梁,挑梁端部的边梁按单梁计算并套子目 净长*断面积,9、钢筋砼挑梁,执行异形梁4-25,并入圈梁4-26,QL,QL,TL,TL,执行单梁4-22,10、钢筋砼压顶及雨蓬,计量:压顶长*断面积-构造柱所占体积子目:4-50,11、以平方米为单位计量的构件,八、预制混凝土构件部分,预制柱010409预制梁010410预制屋架010411预制板010412预制楼梯010413预制其他构件010414,计量总规则,1.按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。2.按设计图示尺寸以“数量”计算。3.板类构件计量时,单个尺寸300mm*300mm以内的孔洞所占体积,扣除空心板及空心楼梯踏步的空洞体积。,常用清单项目与定额项目对应,注意:定额中按现场制作考虑,注意:定额中按外购板考虑,注意:定额中按外购板考虑,九、钢筋工程,清单规范:附录A第4章第16节,P64 A.4.16河南定额:A建筑工程第4分部,P365A.4.16,1、清单规范第64页,2、清单项目与定额项目对应关系,钢筋、铁件制作和安装河南省定额规定:1.钢筋以手工绑扎、部分焊接及点焊编制,实际施工与定额不符者不得换算。8度地震区要求箍筋等焊接增加的费用可另计算(4-172、3)。2.非预应力钢筋不包括冷加工,如设计规定需冷加工者,加工费及加工损耗另行计算。3.预应力钢筋的张拉设备已综合考虑。但未考虑预应力钢筋人工时效因素,如设计要求人工时效时,每吨预应力钢筋增加人工时效费7个工日。4.预应力钢筋子目中的锚具、承压板、垫板、七孔板设计用量与定额子目含量相差10%以上时,可换算数量并计入1%的损耗。锚具的价格差异可调材差。,7.本分部钢筋、铁件子目中,已包括钢筋、铁件的制作、安装损耗,不得另行计算损耗量。各种钢筋铁件损耗率为:现浇混凝土构件钢筋10以内3%,10以上2.5%,、级钢3%;桩基钢筋笼2%;砌体内加筋3%;预制混凝土构件钢筋10以内4.5%,10以上2.5%,、级钢3%;预应力钢丝9%;预应力钢丝束(钢绞线)6%;后张预应力钢筋13%;其他预应力钢筋6%;铁件1%。8.冷挤压套筒连接、墩粗罗纹普通型、变径型机械连接接头均执行锥螺纹接头子目。9.后张预应力钢筋、钢丝用于现浇构件时,相应钢筋子目的人工、机械乘以系数1.1。,5.本分部中所列钢筋为低碳钢,设计要求采用特殊钢材(级以上钢材及进口钢材)时,由于技术性能不同所发生的差异另行调整。6.现浇构件中固定位置的支撑钢筋、双层钢筋用的铁马、渗出构件用的锚固钢筋、预制构件的吊钩等,应并入钢筋工程量内。,3.钢筋工程量计算,
