工程量清单计价示例.ppt

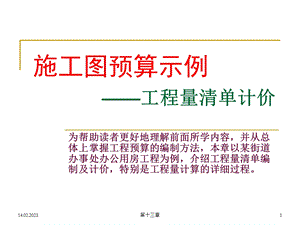

14.02.2023,第十三章,1,施工图预算示例 工程量清单计价,为帮助读者更好地理解前面所学内容，并从总体上掌握工程预算的编制方法，本章以某街道办事处办公用房工程为例，介绍工程量清单编制及计价，特别是工程量计算的详细过程。,14.02.2023,第十三章,2,1 工程概况,1.1 施工图如图1 图8所示。,14.02.2023,第十三章,3,图1 平面图,14.02.2023,第十三章,4,图2 立面图,14.02.2023,第十三章,5,图3 剖面图,14.02.2023,第十三章,6,图4 屋顶平面图,14.02.2023,第十三章,7,图5 结构平面布置图,14.02.2023,第十三章,8,图6 结构配筋图,14.02.2023,第十三章,9,图7 基础平面图,14.02.2023,第十三章,10,图8 基础1-1断面图,14.02.2023,第十三章,11,1 工程概况,1.2 设计说明(1)本工程为单层砖混结构，M2.5水泥石灰砂浆砌一砖内外墙及女儿墙，在檐口处设C20钢筋混凝土圈梁一道，在外墙四周设C20钢筋混凝土构造柱。(2)基础采用现浇C20钢筋混凝土带型基础、M5水泥砂浆砌砖基础；C20钢筋混凝土地圈梁。,14.02.2023,第十三章,12,(3)屋面做法：柔性防水屋面。面层：细砂撒面；防水层：三布四涂防水；找平层：1:2.5水泥砂浆20mm厚；找坡层：1:6水泥炉渣找坡(最薄处厚10mm)；基层：预应力空心屋面板。落水管选用110UPVC塑料管。(4)室内装修做法如下：地面：面层：1:2.5带嵌条水磨石面，15mm厚；找平层：1:3水泥砂浆，20mm厚；垫层：C10混凝土，80mm厚；基层：素土夯实。,14.02.2023,第十三章,13,踢脚线：高150mm，同地面面层做法。内墙面：混合砂浆底，面层刷106涂料两遍。天棚面：基层：预制板底面清刷、补缝。面层：抹混合砂浆底，面层刷106涂料两遍。(5)室外装修做法如下：外墙面：抹混合砂浆底，普通水泥白石子水刷石面层。室外散水：C15混凝土提浆抹光，60mm厚,60mm宽。,14.02.2023,第十三章,14,(6)门窗：如表1所示（其中木门刷聚氨脂漆三遍）表1 门窗统计表,14.02.2023,第十三章,15,(7)门窗过梁：门洞上加设过梁，长度为洞口宽加500mm，断面为240mm120mm。窗洞上凡圈梁代过梁处，底部增加114钢筋，其余钢筋配置同圈梁。1.3 施工说明(1)场地土为三类土，已完成“三通一平”。(2)现场搭设钢制脚手架，垂直运输采用卷扬机。(3)本工程不发生场内运土，余土均用双轮车运至场外500米处。(4)预制板由预制构件厂加工，厂址离施工现场15km。(5)门窗均由施工单位附属加工厂制作并运至现场，运距15km。,14.02.2023,第十三章,16,2 工程量计算,根据清单规范和基础定额，本例工程项目划分及工程量计算在表格中完成。(1)基数计算（见表2）,14.02.2023,第十三章,17,表2 基数计算,14.02.2023,第十三章,18,(2)土石方工程计算（见表3）表3 土石方工程量计算,14.02.2023,第十三章,19,(3)脚手架工程计算砌筑综合脚手架按建筑面积计算，则脚手架工程量为：73.73(m2)。(4)砌筑工程计算（见表4）表4 砌筑工程量计算,14.02.2023,第十三章,20,(5)砼工程计算（见表5）表5 砼工程量计算,14.02.2023,第十三章,21,14.02.2023,第十三章,22,(6)钢筋工程计算（见表6）表6 钢筋工程量计算,14.02.2023,第十三章,23,14.02.2023,第十三章,24,14.02.2023,第十三章,25,(7)屋面及防水工程计算（见表7）表7 屋面及防水工程量计算,14.02.2023,第十三章,26,(8)楼地面工程计算（见表8）表8 楼地面工程量计算,14.02.2023,第十三章,27,(9)墙面装饰工程计算（见表9）表9 墙面装饰工程量计算,14.02.2023,第十三章,28,(10)天棚装饰工程计算（见表10）表10 天棚装饰工程量计算,14.02.2023,第十三章,29,(11)门窗工程计算（见表11）表11 门窗工程量计算,14.02.2023,第十三章,30,3 工程量清单编制,3.1 分部分项工程量清单根据清单规范有关规定及本工程的做法要求，编制本例工程分部分项工程量清单如表12所示。表12 分部分项工程量清单,14.02.2023,第十三章,31,14.02.2023,第十三章,32,14.02.2023,第十三章,33,14.02.2023,第十三章,34,3.2 措施项目清单根据清单规范的有关规定及本工程的做法要求，编制本例工程措施项目清单如表13所示。表13 措施项目清单,14.02.2023,第十三章,35,4 工程量清单计价参照第4章工程量清单计价方法，本例工程应编制的计价文件如下：,14.02.2023,第十三章,36,14.02.2023,第十三章,37,单位工程费汇总表工程名称：某街道办事处办公用房 第页、共页,14.02.2023,第十三章,38,14.02.2023,第十三章,39,14.02.2023,第十三章,40,14.02.2023,第十三章,41,14.02.2023,第十三章,42,规费、税金项目清单与计价表工程名称：某街道办事处办公用房 第页、共页,14.02.2023,第十三章,43,14.02.2023,第十三章,44,14.02.2023,第十三章,45,14.02.2023,第十三章,46,主要技术经济指标分析,14.02.2023,第十三章,47,Thank You!,
