梁钢筋平法识图及算量入门.doc

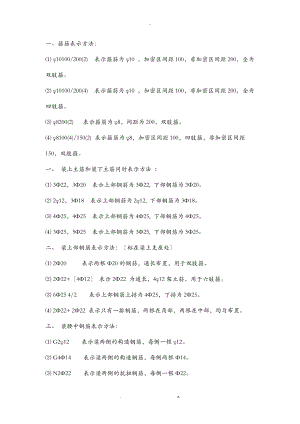

-一、箍筋表示方法： 10100/200(2) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为双肢箍。 10100/200(4) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为四肢箍。 8200(2) 表示箍筋为8，间距为200，双肢箍。 8100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： 322，320 表示上部钢筋为322, 下部钢筋为320。 212，318 表示上部钢筋为212, 下部钢筋为318。 425，425 表示上部钢筋为425, 下部钢筋为425。 325，525 表示上部钢筋为325, 下部钢筋为525。 二、 梁上部钢筋表示方法：标在梁上支座处 220 表示两根20的钢筋，通长布置，用于双肢箍。 222+412 表示222 为通长，412架立筋，用于六肢箍。 625 4/2 表示上部钢筋上排为425，下排为225。 222+ 222 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、 梁腰中钢筋表示方法： G212 表示梁两侧的构造钢筋，每侧一根12。 G414 表示梁两侧的构造钢筋，每侧两根14。 N222 表示梁两侧的抗扭钢筋，每侧一根22。 N418 表示梁两侧的抗扭钢筋，每侧两根18。 四、 梁下部钢筋表示方法：标在梁的下部 425 表示只有一排主筋，425 全部伸入支座。 625 2/4 表示有两排钢筋，上排筋为225，下排筋425。 625 -2 /4 表示有两排钢筋，上排筋为225，不伸入支座，下排筋425，全部伸入支座。 225 + 322-3/ 525 表示有两排筋，上排筋为5根。225伸入支座，322，不伸入支座。下排筋 525，通长布置。五、 标注例如：KL73300×700 Y500×250 10100/200(2) 225 N418 -0.100425 625 4/2 625 4/2 625 4/2 425 425 225 425 300×700 N410 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。Y500×250 表示梁下加腋，宽500，高250。N418 表示梁腰中抗扭钢筋。10100/200(2) 225 表示箍筋和架立筋。-0.100 表示梁上皮标高。N2B12指梁的两个侧面共配2根12的受扭纵向筋腰筋，每侧各配一根. G2B12指梁的两个侧面共配置2根12的纵向构造筋腰筋，每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量根本方法 钢筋算量根本方法 第一章梁 第一节框架梁 一、首跨钢筋的计算 1、上部贯穿筋 上部贯穿筋上通长筋1长度通跨净跨长首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3端支座锚固值； 第二排为Ln/4端支座锚固值 3、下部钢筋 下部钢筋长度净跨长左右支座锚固值 注意：下部钢筋不管分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。 以上三类钢筋中均涉及到支座锚固问题，则，在软件中是如何实现03G101-1中关于支座锚固的判断呢. 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽Lae且0.5Hc5d，为直锚，取Ma*Lae，0.5Hc5d 。 钢筋的端支座锚固值支座宽Lae或0.5Hc5d，为弯锚，取Ma*Lae，支座宽度-保护层+15d 。 钢筋的中间支座锚固值Ma*Lae，0.5Hc5d 4、腰筋 构造钢筋：构造钢筋长度净跨长2×15d 抗扭钢筋：算法同贯穿钢筋 5、拉筋 拉筋长度梁宽2×保护层2×11.9d抗震弯钩值2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，则拉筋的根数箍筋根数/2×构造筋根数/2；如果给定了拉筋的布筋间距，则拉筋的根数布筋长度/布筋间距。 6、箍筋 箍筋长度梁宽2×保护层梁高-2×保护层2×11.9d8d 箍筋根数加密区长度/加密区间距+1×2非加密区长度/非加密区间距1+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，则，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。如以下图所示 7、吊筋 吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° 800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为Ln/3中间支座值Ln/3； 第二排为Ln/4中间支座值Ln/4 注意：当中间跨两端的支座负筋延伸长度之和该跨的净跨长时，其钢筋长度： 第一排为该跨净跨长Ln/3前中间支座值Ln/3后中间支座值； 第二排为该跨净跨长Ln/4前中间支座值Ln/4后中间支座值。 其他钢筋计算同首跨钢筋计算。 三、尾跨钢筋计算 类似首跨钢筋计算 四、悬臂跨钢筋计算 1、主筋 软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如以下图所示 这里，我们以2、5及6钢筋为例进展分析： 2钢筋悬臂上通筋通跨净跨长梁高次梁宽度钢筋距次梁侧50mm起弯4个保护层钢筋的斜段长下层钢筋锚固入梁支座锚固值 5钢筋上部下排钢筋Ln/4+支座宽+0.75L 6钢筋下部钢筋Ln-保护层+15d 2、箍筋 1、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面输入其端部尺寸即可。 2、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。 第二节其他梁 一、非框架梁 在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于： 1、 普通梁箍筋设置时不再区分加密区与非加密区的问题； 2、 下部纵筋锚入支座只需12d； 3、 上部纵筋锚入支座，不再考虑0.5Hc5d的判断值。 未尽解释请参考03G101-1说明。 二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3； 2、下部纵筋端支座锚固值处理同框架梁； 3、上部纵筋中第一排主筋端支座锚固长度支座宽度保护层梁高保护层Lae，第二排主筋锚固长度Lae； 4、梁中部筋伸至梁端部水平直锚，再横向弯折15d； 5、箍筋的加密围为0.2Ln11.5hb； 7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。 第二章剪力墙 在钢筋工程量计算中剪力墙是最难计算的构件，具体表达在： 1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系； 2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式； 3、剪力墙在立面上有各种洞口； 4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同； 5、墙柱有各种箍筋组合； 6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。 需要计算的工程量 . z.
