欢迎来到课桌文档! | 帮助中心 课桌文档-建筑工程资料库
课桌文档
全部分类
  • 党建之窗>
  • 感悟体会>
  • 百家争鸣>
  • 教育整顿>
  • 文笔提升>
  • 热门分类>
  • 计划总结>
  • 致辞演讲>
  • 在线阅读>
  • ImageVerifierCode 换一换
    首页 课桌文档 > 资源分类 > DOC文档下载

    染整工艺设计学实验教程.doc

    • 资源ID:18786       资源大小:102.15KB        全文页数:8页
    • 资源格式: DOC        下载积分:10金币
    快捷下载 游客一键下载
    会员登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要10金币
    邮箱/手机:
    温馨提示:
    用户名和密码都是您填写的邮箱或者手机号,方便查询和重复下载(系统自动生成)
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP免费专享

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    染整工艺设计学实验教程.doc

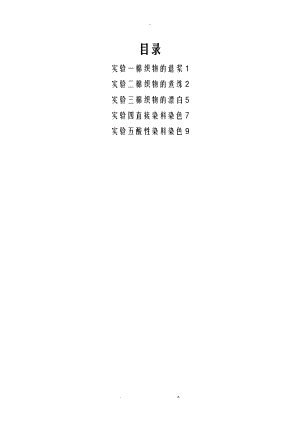

    -目录实验一棉织物的退浆1实验二棉织物的煮练2实验三棉织物的漂白5实验四直接染料染色7实验五酸性染料染色9. z.-实验一 棉织物的退浆一、 实验目的掌握棉织物碱退浆的工艺;掌握退浆率的测定方法。二、 实验原理退浆主要是为了去除坯布在织造过程中经纱所上的浆料,同时也能局部去除原棉上的天然杂质。目前棉织物所用浆料主要是淀粉浆或淀粉和PVA的混合浆,上浆率一般为5%10%。染整加工中一般要求退浆率到达80%以上。退浆可以采用酶退浆、碱退浆、酸退浆和氧化剂退浆。碱退浆是棉织物退浆的一种常用方法。碱可使淀粉浆、化学浆料PVA等发生一定程度的溶胀,使其由凝胶状态转化为溶胶状态,对纤维附着力降低,在经过充分水洗作用后,浆料脱离纤维,从而到达退浆的目的。该方法适用于大局部浆料的退浆。退浆率是评价退浆效果的有效方法。淀粉浆退浆率的测定有重量法、水解法和高氯酸法。二、实验容一碱退浆法1主要化学品氢氧化钠、润湿剂2实验处方氢氧化钠10g/L润湿剂12g/L温度100浴比1:50时间30min3实验步骤将纯棉坯布放入碱液中,加热至沸腾,处理时间为30min。然后取出,用热水洗60,在充分用冷水洗,最后挤干水,烘干,留作测定退浆率。二退浆率的测定重量法1主要仪器电子天平,烘箱,枯燥器2实验步骤将欲退浆的棉坯布置于105110烘箱中,烘至恒重,迅速取出织物,放入枯燥器中预先将硅胶烘干并冷却至室温,冷却至室温,准确称取重量W0。在坯布经过退浆后,挤干水,放入烘箱,在105110下烘至恒重,迅速取出织物,放入枯燥器中,冷却至室温,准确称取重量W1。按下式计算试样的退浆率%:附:试样重量氢氧化钠用量润湿剂用量溶液体积退浆率%实验二 棉织物的煮练一、 实验目的通过实验使学生了解煮练的一般方法,煮练效果的测试方法。二、 实验原理经退浆后的棉织物,纤维已经除去了大局部的浆料及局部天然杂质,但还存在棉蜡,果胶以及棉籽壳等杂质,必须通过烧碱煮练加以去除,以提高棉织物的吸湿性。毛效到达810cm/30min即可满足后续加工的需要。棉织物煮练在生产中分煮布锅煮练,汽蒸煮练和高温高压连续煮练三种形式。三、 实验容一煮练工艺实验1试样,药品和仪器:(1) 试样:退浆织物,重约10克,10×30cm(2) 药品:氢氧化钠LR,硅酸钠40°Be,肥皂,红油(3) 仪器:高温染色机2操作步骤试样用量对织物重用剂1234氢氧化钠60606060硅酸钠1肥皂1红油1(1) 处方温度100浴比1:30时间120min(2) 操作取退浆棉织物称重,根据处方计算氢氧化钠、助剂和水的用量,配制成煮练工作液。将织物在温水中浸湿,挤去水分,升温至沸,并保持沸煮120min。最后取出织物,先用90以上水洗2次,再用冷水冲洗至试样无碱性。晾干后留作煮练效果测定。二煮练效果测定煮练效果常以毛细管效应、剩余油蜡含量和白度来表示。煮练不当会损伤纤维素,可用煮练失重及织物强力变化来表示。1毛细管效应测定方法1目的:本实验的目的是掌握毛细管效应的测定方法,观察棉布煮练前后毛细管效应的变化。2原理:棉布的毛细管效应是衡量其润湿性能的指标之一,毛细管效应的上下影响到染整加工中渗透的好坏,对染整加工的质量及棉布的服用性能具有一定的意义。3主要仪器,药品和试样:仪器:毛细管效应仪一架,短玻棒四根,1000ml烧杯一只。药品:5g/l重铬酸钾溶液试样:煮练布30×5cm两块,未煮练布30×5cm两块4操作步骤将煮练与未煮练的布样裁成经向30cm,纬向5cm的布条各二块,在离一端1cm处沿纬向用铅笔作一条平行线,并在此末端沿纬向穿一根重约2克的短玻棒作重荷,毛细管测定仪安装在三个调整水平的螺丝钉1上,座盘3上放置盛液槽2,其上方设横架5,横架上有夹6个,垂直地装置着标尺4,在测定时,先将仪器调整至水平。在盛液槽中参加2000ml5g/l的重铬酸钾溶液,调节液面与标尺读数起点相齐为止。然后升高横梁,把试样布条用夹子6夹好,使其下端的铅笔线正好与标尺读数的零点对齐。将横梁连同标尺及试样布条一起下降,直到标尺读数起点刚与水平面相齐为止,记录经过5、10、20、30分钟和1小时后液体沿布面上升的情况,如液面上升参差不齐,读数取最低值,并取二条布条的平均值。2失重测定方法A 取退浆棉织物4块,每块约重2克,在21±1,65±2RH的条件放置8小时以上,然后在分析天平上准确称重。B 将已称重的试样置于4个100ml锥形瓶中,按处方配制练浴,按煮练工艺试验操作方法,沸煮2小时,取出试样,在90以上热水中洗3次。再以冷水冲洗至织物上无碱性,晾干,置于上述同样条件下放置8小时以上,重复在分析天平上准确称重。C 计算失重率W1W2/W1×100式中:W1练前试样重量 W2练后试样重量附:实验号实验药剂用量1234氢氧化钠硅酸钠肥皂红油毛效失重率白度实验三 棉织物的漂白一、 实验目的 掌握棉织物漂白的工艺;掌握棉织物漂白效果的测定方法;了解漂白对织物强力的影响。二、实验原理棉织物漂白的目的是去除天然色素,提高植物的白度,满足漂白织物和浅色织物加工的要求。棉织物常用次氯酸钠、双氧水及亚氯酸钠作为漂白剂,均是通过氧化反响,破坏色素的共轭体系,到达漂白的目的。三、实验容一次氯酸钠漂白1化学药剂及仪器酸度计、恒温水浴锅、次氯酸钠、磷酸、磷酸钠、硫酸、硫代硫酸钠、刚果红指示剂2处方有效氯g/L2pH10浴比1:30注:实验中,按商品次氯酸钠含有效氯10%不同pH值缓冲液组成700mL用剂用量mLpH值CH3PO40.5mol/LCNa3PO4)0.5mol/L35041967308392102524483步骤取经过退浆和煮练的棉织物33cm×40cm。按漂白处方配制工作液,水浴加热至30±2,投入织物,保温浸漂60min,取出织物,冷水冲洗,酸洗,冷水冲洗至无酸性,晾干,留作漂白效果的测试。4有效氯的测定次氯酸钠溶液中的有效成分以有效氯表示。有效氯含量测定常用碘量法。A 主要化学品硫代硫酸钠、碘化钾、冰醋酸、淀粉指示剂B 试剂配制硫代硫酸钠cNa2S2O30.1mol/L、醋酸cHAc6mol/L。10碘化钾溶液C 准确移取次氯酸钠漂液10mL,置于500mL容量瓶中,用蒸馏水稀释至刻度,摇匀。然后准确移取25mL,放入250mL三角瓶中,参加50mL蒸馏水、10mL10碘化钾溶液、10 mL cHAc6mol/L的醋酸溶液,放置暗处5min。然后用硫代硫酸钠cNa2S2O30.1mol/L溶液滴定析出的碘,在溶液变为微黄色时,参加3mL0.5淀粉指示剂,继续滴定至蓝色褪去即为终点半分钟不再呈现蓝色。记录所耗用硫代硫酸钠的量。作3个平行实验,取平均值。D 计算I2+2Na2S2O32NaI+ Na4S4O6NaOCl+2KI+H2ONaCl+I2+2KOHcNa2S2O3×VNa2S2O3V漂液×35.5有效氯g/LcNa2S2O3×VNa2S2O310÷500×25×35.5附:布重NaClO用量强力白度二双氧水漂白1主要仪器和化学品恒温水浴锅、酸度计双氧水、硅酸钠、润湿剂2处方和工艺条件*1*2双氧水100g/L5硅酸钠40°Beg/L7pH值10.511.0温度90浴比: 1:301:303步骤取经过退浆、煮练的棉布2块,每块重10g33cm×25cm。按处方分别配制漂浴,用稀氢氧化钠溶液调节pH值至规定围用酸度计测定。投入试样,在水浴中保温90浸漂1h。漂白完毕后取出试样,用蒸馏水洗净后晾干,留作白度及强力测定。附:#1#2#3布重双氧水( )用量硅酸钠( )用量强力白度实验四 直接染料染色一、 实验目的掌握直接染料染色的一般方法;掌握电解质和染色温度对直接染料上染的影响。二、实验原理直接染料能溶于水,染色方法简单,在含有食盐或元明粉的染浴中加热就能直接对所有天然纤维素纤维、粘胶纤维及真丝上染。 由于直接染料分子构造之间的差异较大,因而各直接染料染色性能不同。染料分子中含磺酸基较多的染料,对电解质较敏感,必须参加较多的食盐或元明粉,才能显著地提高上染百分率。 温度对直接染料上染百分率的影响较大。分子构造较复杂的染料,需在较高温度条件下才能提高上染百分率:分子构造较简单的染料在较低的温度条件下就可获得较高的上染百分率。 根据各染料染色性能的不同,实际染色时可以利用温度,电解质等染色条件来控制染料的上染。此外,减少浴比亦可提高上染百分率。 直接染料一般水洗牢度较差,有的日晒牢度亦差,有选择地对*些直接染料进展后处理,可在不同程度上改善其水洗或日晒牢度。通过本实验,学习直接染料染色根本方法和后处理方法,以及电解质,温度对染色效果的影响。三、实验容一电解质影响实验1主要仪器和染化料分光光度计、恒温水浴锅;硫酸钠氯化钠、平平加、直接染料2处方染化料123染料owf222氯化钠owf1020温度90,浴比1:50,时间:45min染色工艺曲线:90入染1/2食盐1/2食盐405015min15min15min冷水洗、烘干3步骤取染杯,按处方配制成染浴。取棉织物,用温水浸渍后,将织物挤干,待染液升温至40,将织物投入染浴,染杯上盖外表皿以防止染液蒸发。在染色开场15min升温至90,参加一半的氯化钠,在此温度下染15min;参加剩余的氯化钠,再染15min。染毕取出试样,用少量温水经几次倾倒洗涤。收集全部洗涤液和染色残液混合,冷却后倒入250mL容量瓶中,稀释至刻度。将试样晾干。二温度影响实验1主要仪器和染化料分光光度计、恒温水浴锅硫酸钠氯化钠、平平加;直接染料2处方染化料123染料owf222氯化钠owf101010温度室温6090浴比1:50 染色时间:45min3步骤染色工艺曲线及染色步骤同一。实验五 酸性染料染色 一、实验目的及原理酸性染料在水溶液中能电离成染料阴离子。根据染料染色性能的不同,可将酸性染料分成强酸性染料和弱酸性染料两大类。弱酸性染料主要用于羊毛和蚕丝染色,也可用于聚酰胺纤维的染色。强酸性染料一般只用于羊毛染色。 影响酸性染料对蛋白质纤维染色的因素很多,其中染浴pH值的变化对染料上染百分率和上染速率的影响较大,染浴酸性越强,上色越快,染液最终吸色越尽。但酸性过强,易造成染色不匀,手感也不好。 中性电解质对酸性染料染蛋白质纤维也有影响,而且由于蛋白质纤维本身的两性性质,以及染料分子构造的差异,使中性电解质在不同pH值的染浴中所起作用不同。染浴的pH值在蛋白质纤维等电点以下时,硫酸钠对强酸性染料有较明显的匀染作用,而当染浴的pH值在等电点以上时,纤维带负电荷,与直接染料染纤维素纤维一样,硫酸钠等中性电解质的参加对酸性染料的上染具有促染作用。本实验要求掌握酸性染料染羊毛和蚕丝的根本方法,并了解染浴的pH值和中性电解质对染色效果的影响。二、实验容一不同pH值的染色工艺实验1主要仪器和染化料分光光度计、酸度计硫酸、醋酸;酸性染料2处方工程强酸性浴弱酸性浴酸性染料owf%22浓硫酸owf%2冰醋酸owf%4浴比1:50pH值2.43.045染色工艺曲线:3步骤按处方配制染液。染浴升温至40,将已经在温水中润湿的羊毛织物挤干后投入染浴中开场染色。100入染40室温60min冷水洗、烘干2/min染浴以2/min的速度升温至100,保温染60min,染色后取出试样,用冷水洗、烘干。. z.

    注意事项

    本文(染整工艺设计学实验教程.doc)为本站会员(夺命阿水)主动上传,课桌文档仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知课桌文档(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    备案号:宁ICP备20000045号-1

    经营许可证:宁B2-20210002

    宁公网安备 64010402000986号

    课桌文档
    收起
    展开
